Les frais d’expéditions sont gratuits pour les 2 forfaits « Plan version PDF » et « 5 copies de plan + PDF ». Pour des ajouts tels de copies additionnelles ou devis de construction, des frais peuvent s’appliquer.
Rosalie (6008)
Plan de semi-détaché à étage, 2 à 3 chambres, 2 s. de bain, style victorien, belle fenestration, garde-manger

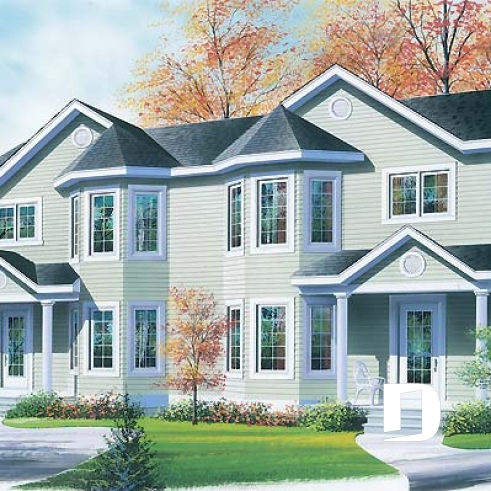

Vue avant - MODÈLE DE BASE

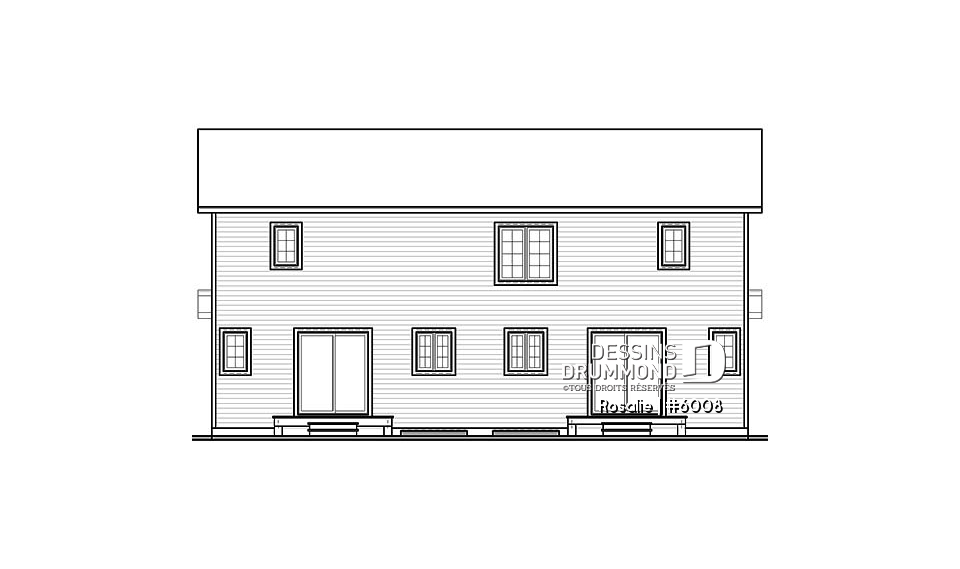

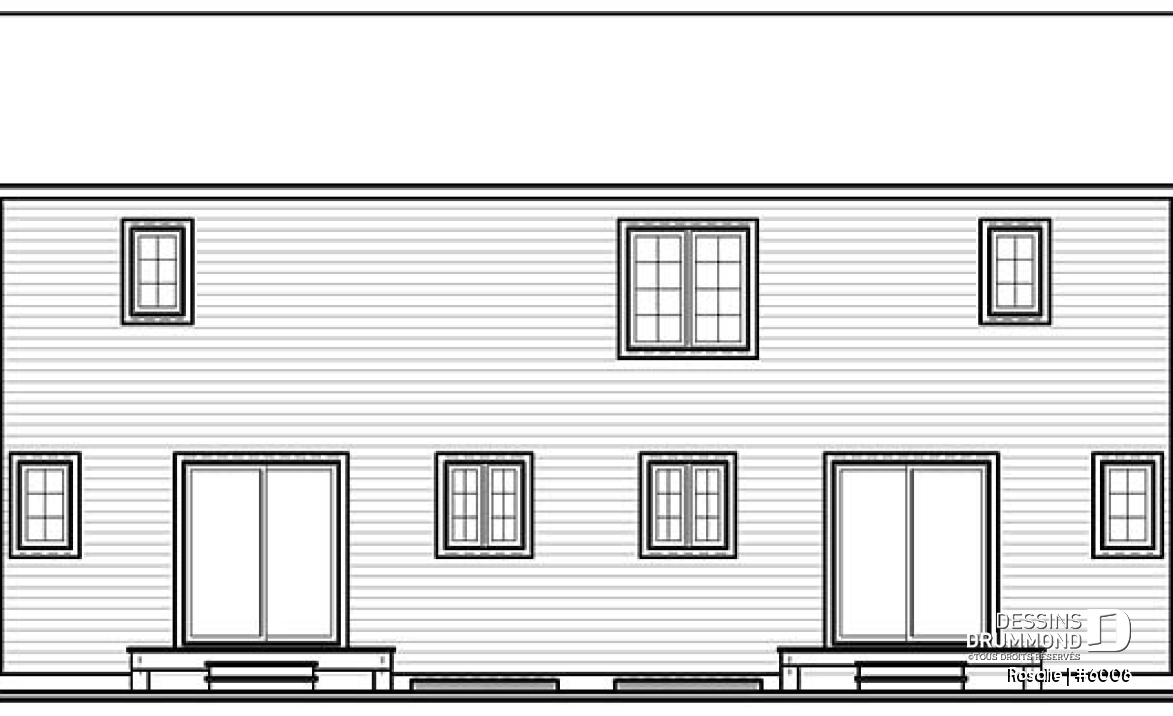

Élévation arrière
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

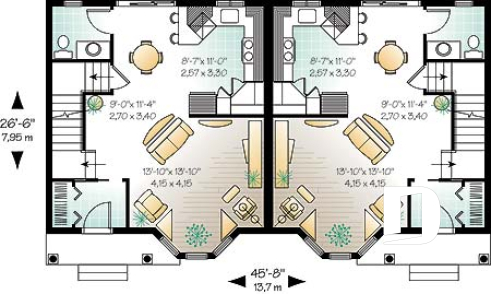

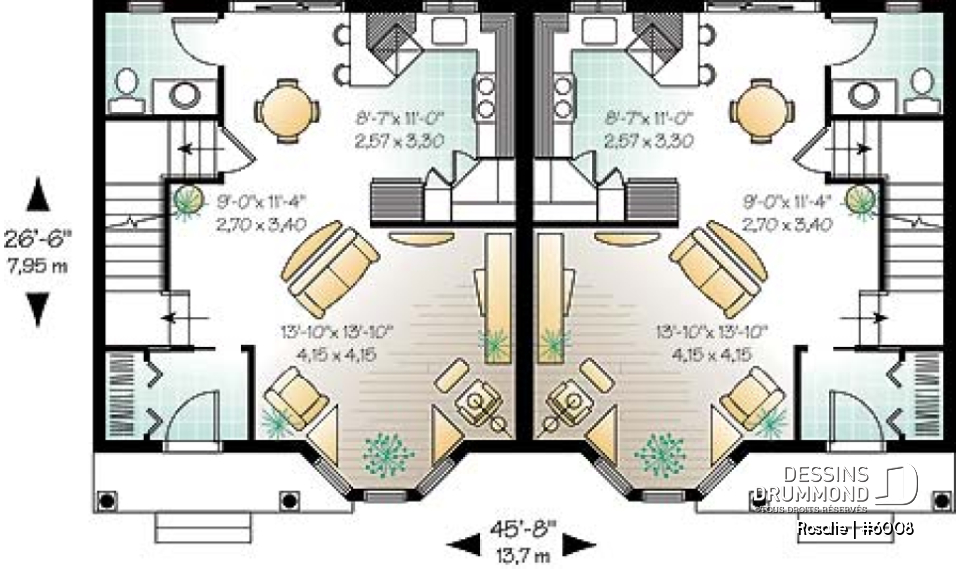

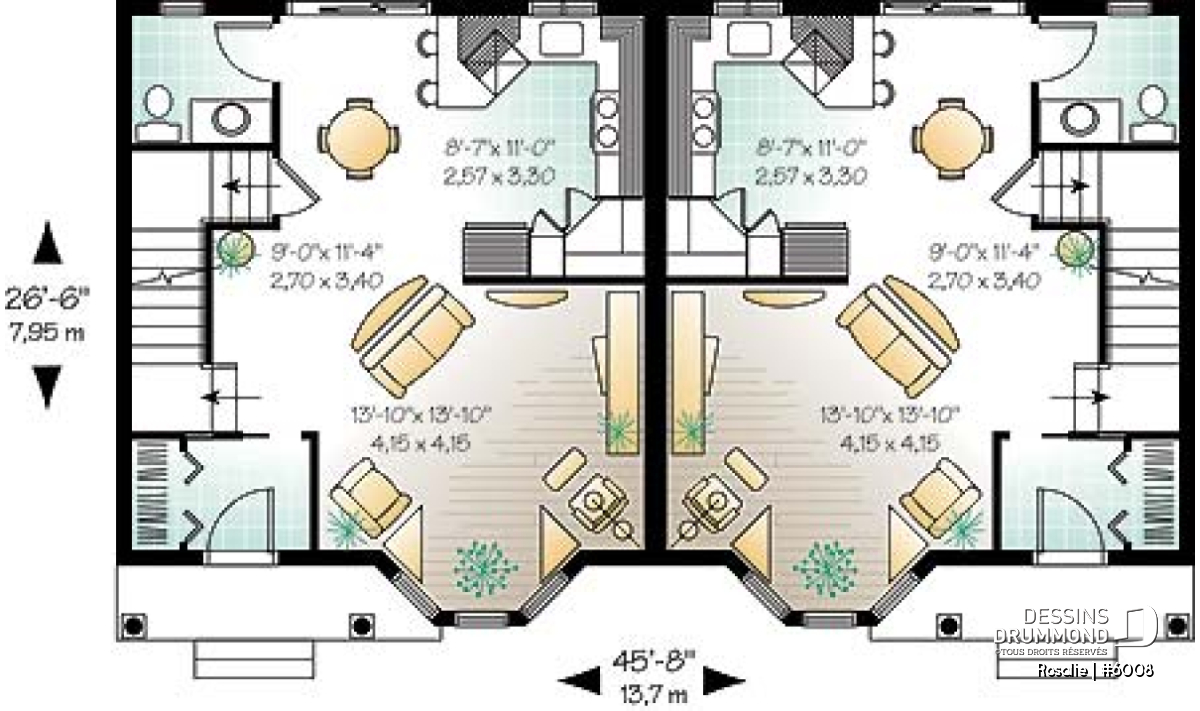

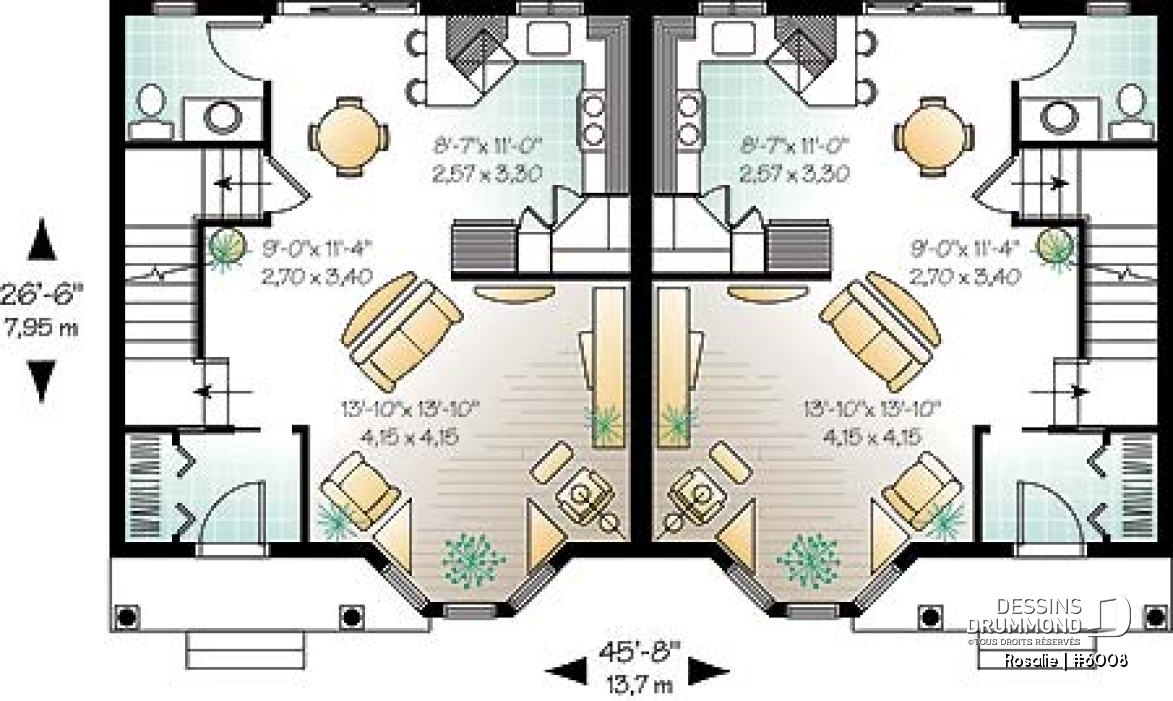

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Demie salle de bain ou coin toilette | 5'10" x 5'4" | ~ 8'0" | ||
| Cuisine | 7'7" x 11'0" | ~ 8'0" | ||
| Garde-manger | 0'0" x 0'0" | N/D | ||
| Garde-manger | 0'0" x 0'0" | N/D | ||
| Garde-manger | 0'0" x 0'0" | N/D | ||
| Garde-manger | 0'0" x 0'0" | N/D | ||
| Garde-manger | 3'4" x 3'4" | N/D | ||
| Salle à manger | 7'10" x 11'4" | ~ 8'0" | ||
| Salle de séjour | 14'0" x 13'0" | ~ 8'0" | ||
| Entrée ou vestibule | 5'3" x 4'4" | ~ 8'0" | ||
| Garde-robe | 2'0" x 4'4" | ~ 8'0" | ||
| Perron abrité | 13'8" x 3'0" | N/D | ||
| Terrasse | 10'0" x 10'0" | N/D | ||
| Cuisine | 7'7" x 11'0" | ~ 8'0" | ||
| Garde-manger | 3'4" x 3'4" | N/D | ||
| Demie salle de bain ou coin toilette | 5'10" x 5'4" | ~ 8'0" | ||
| Entrée ou vestibule | 5'3" x 4'4" | ~ 8'0" | ||
| Garde-robe | 2'0" x 4'4" | ~ 8'0" | ||
| Perron abrité | 13'8" x 3'0" | N/D | ||
| Salle à manger | 7'10" x 11'4" | ~ 8'0" | ||
| Salle de séjour | 14'0" x 13'0" | ~ 8'0" | ||
| Terrasse | 10'0" x 10'0" | N/D | ||

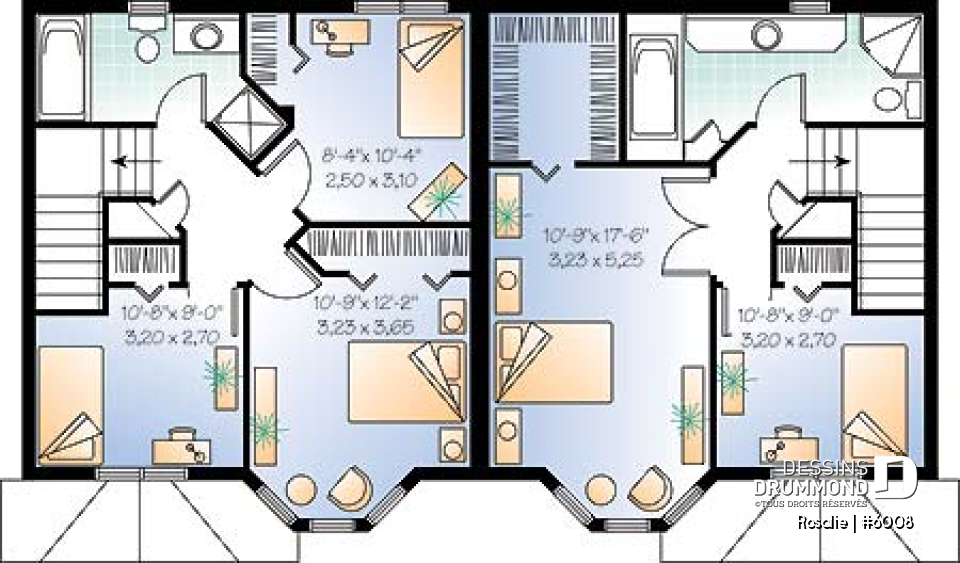

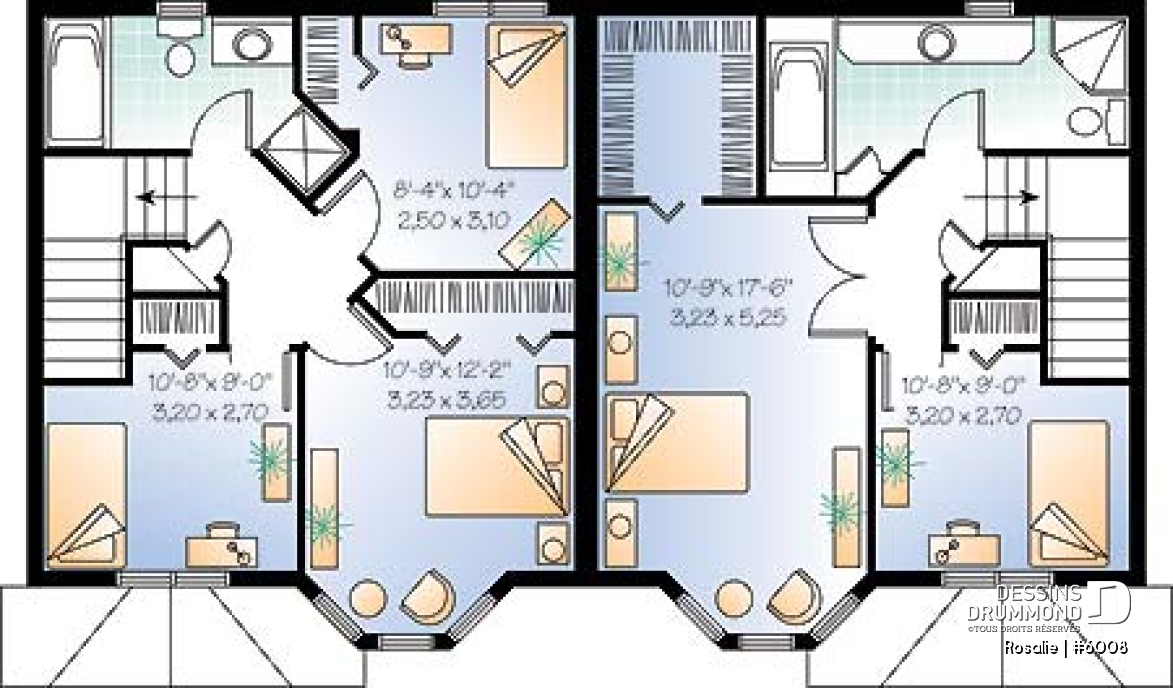

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Chambre à coucher | 10'8" x 9'0" | ~ 8'0" | ||
| Garde-robe | 3'8" x 2'0" | ~ 8'0" | ||
| Chambre à coucher | 10'9" x 17'6" | ~ 8'0" | ||
| Garde-robe | 8'4" x 2'0" | ~ 8'0" | ||
| Chambre à coucher | 10'8" x 9'0" | ~ 8'0" | ||
| Garde-robe | 3'8" x 2'0" | ~ 8'0" | ||
| Lingerie | 3'6" x 1'8" | ~ 8'0" | ||
| Chambre à coucher | 10'9" x 17'6" | ~ 8'0" | ||
| Walk-in | 6'6" x 7'4" | ~ 8'0" | ||
| Chambre à coucher | 10'8" x 9'0" | ~ 8'0" | ||
| Garde-robe | 3'8" x 2'0" | ~ 8'0" | ||
| Lingerie | 3'6" x 1'8" | ~ 8'0" | ||
| Salle de bain complète | 14'7" x 7'4" | ~ 8'0" | ||
| Salle de bain complète | 10'7" x 5'2" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 2252 pi2 |
| Rez-de-chaussée | 1126 pi2 |
| Étage | 1126 pi2 |
| Largeur | 45'8" |
| Profondeur | 26'6" |
| Hauteur dessus fondations au faite | 25'5" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménageable i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle flottante, Vide sanitaire, Dalle monolithique |
| Code Entrepreneur | MB |
Spécifications sur les pièces
| Chambre(s) | 2, 3 |
| Salle(s) de bain complète(s) | 1 |
| Demi Salle(s) de Bain | 1 |
| Type de garage | - |
| Espace boni aménageable | - i |
| Rangement boni | - i |
Spécifications des unités
Description
Chaque logement (1126 p.c., 101.34 m.c.): Rez-de-chaussée: Vestibule fermé avec garde-robe, cuisine avec comptoir-lunch et garde-manger, salle à manger, salle familiale, salle d'eau. Étage: 2 ou 3 chambres avec salle de bain. Les deux options sont incluses au plan. Sous-sol non fini à aménager. Autres types de fondation disponibles.
Autres informations utiles sur ce plan
Description complète
Plan de jumelée à étage, de style contemporain, avec 2 ou 3 chambres
.
Éléments distinctifs
Plan de maison jumelée à étage, avec option de 2 ou 3 chambres.
Cuisine avec garde-manger.
Salle d'eau au rez-de-chaussée.
Vestibule fermé avec garde-robe.
Fenestration abondante aux salles de séjour et à la chambre des parents.
Grande garde-robe "walk-in" à la chambre des parents, de l'option 2 chambres.
Sous-sol à aménager.
Autres types de fondation disponibles avec tous nos plans.
Particularité(s) du plan
Garde-manger, Vue paronamique, Comptoir-lunch, Walk-in ch. maîtres, Vestibule
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
20 Mars 2011
bibi
bonjour,
je me demandais s'il serait possible de ne faire qu'un seul grand sous-sol avec se type de maison reliant ainsi les 2 propriétés pour en faire une grande salle ou encore de mettre une porte sur le mur pour créer ainsi un lien malgré le mur assez épais? je m'y connais vraiment pas en maison et je me demandais si cela était possible
22 Mars 2011
Service à la clientele
Chèr(e) Bibi,
Merci de votre intérêt pour Dessins Drummond.
Il n'est pas possible de retirer le mur de séparation au sous-sol ni de mettre une porte entre les deux unités. La raison est que ce mur est un mur coupe-feu et que si on l'enlève, le plan ne sera plus conforme aux normes du code du batiment. Il en va de même pour ajouter une porte entre les deux.
Pour toute autre question, n'hésitez pas à me recontacter ou à contacter l'Agence Dessins Drummond de votre région. Nous nous ferons un plaisir de vous répondre.
Bien à vous,
Doreen, Service à la clientèle
06 Octobre 2010
Esmeralda quixada
Bonjour,
Je suis très intéressée sur ce plan. Par contre la ville ne me permet pas de construire une semi-détachée sur mon terrain. Est-ce que ce plan pourrait être modifié pour que le mur mitoyen soit en bois pour que ce plan soit transformé en Bi-génération.
Merci Beaucoup
07 Octobre 2010
Service à la clientele
Chère madame Quixada,
Merci de votre intérêt pour Dessins Drummond.
Il est effectivement possible de modifier le plan pour le convertir en bi-génération, mais on doit garder le mur coupe-feu pour séparer les unités et une si une porte est ajoutée dans ce mur, elle devra être coupe-feu également.
Pour toute autre question, n'hésitez pas à me recontacter. Je me ferai un plaisir de vous répondre.
Bien à vous,
Doreen, Service à la clientèle
