Colechester (3040)
Plan de maison bi-génération, 1 et 2 chambres selon l'unité, entrées séparées, buanderie, vestibule

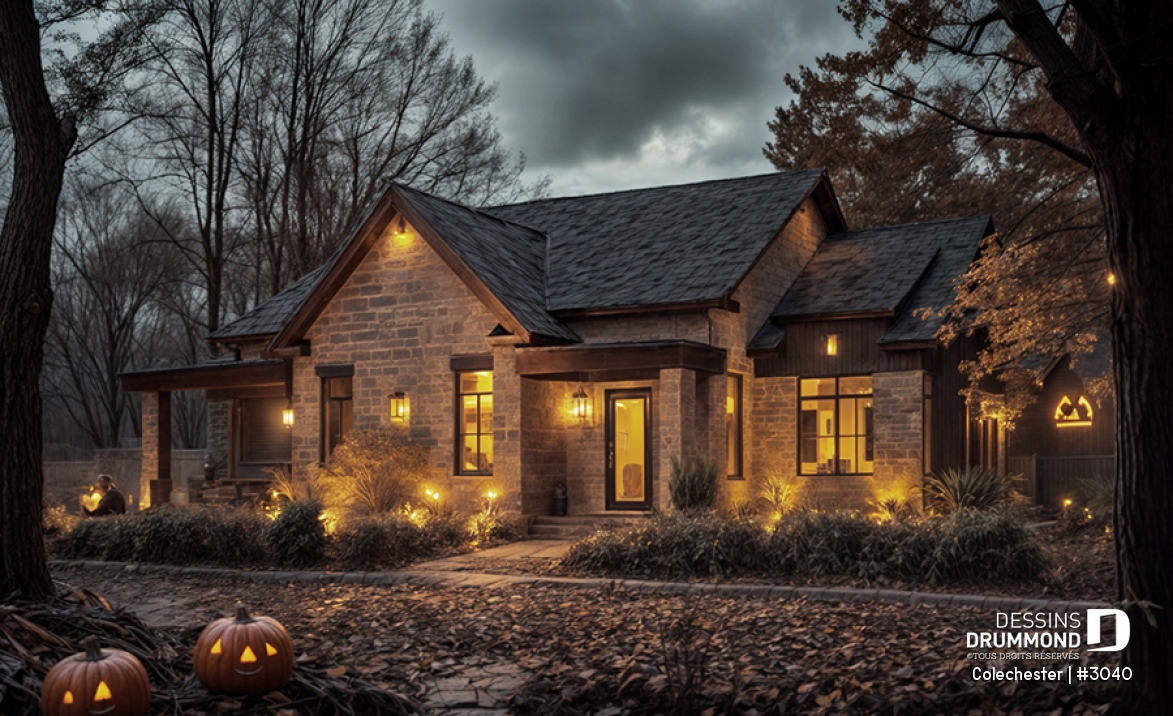

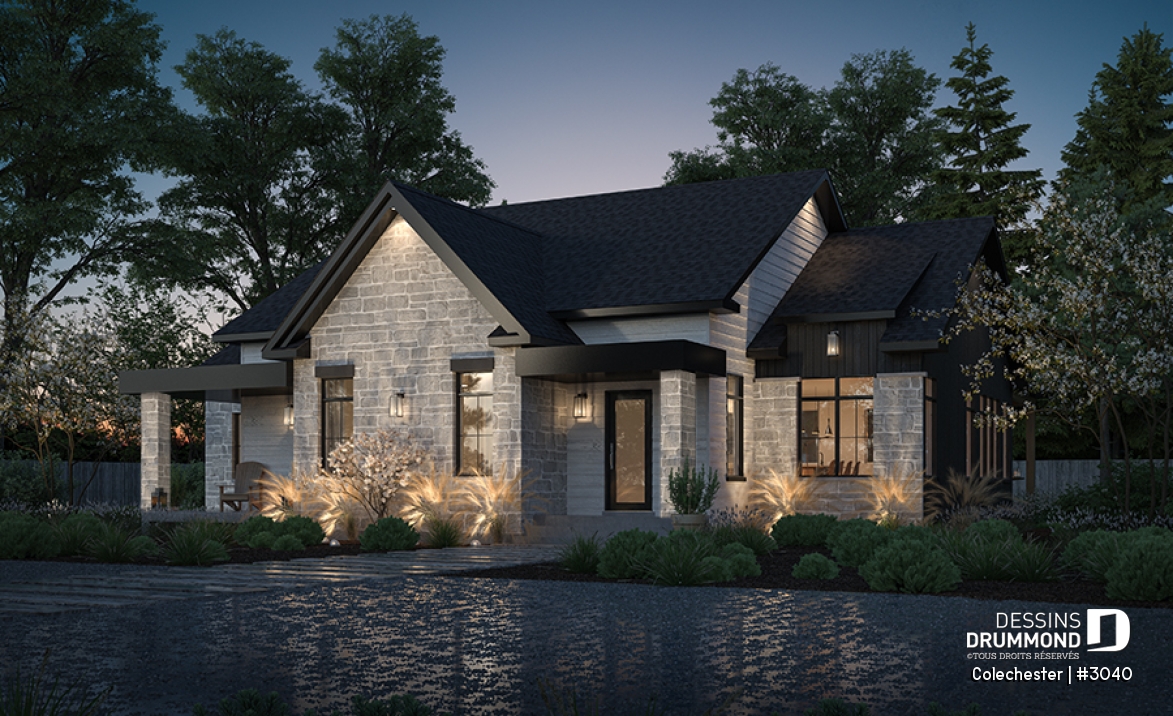

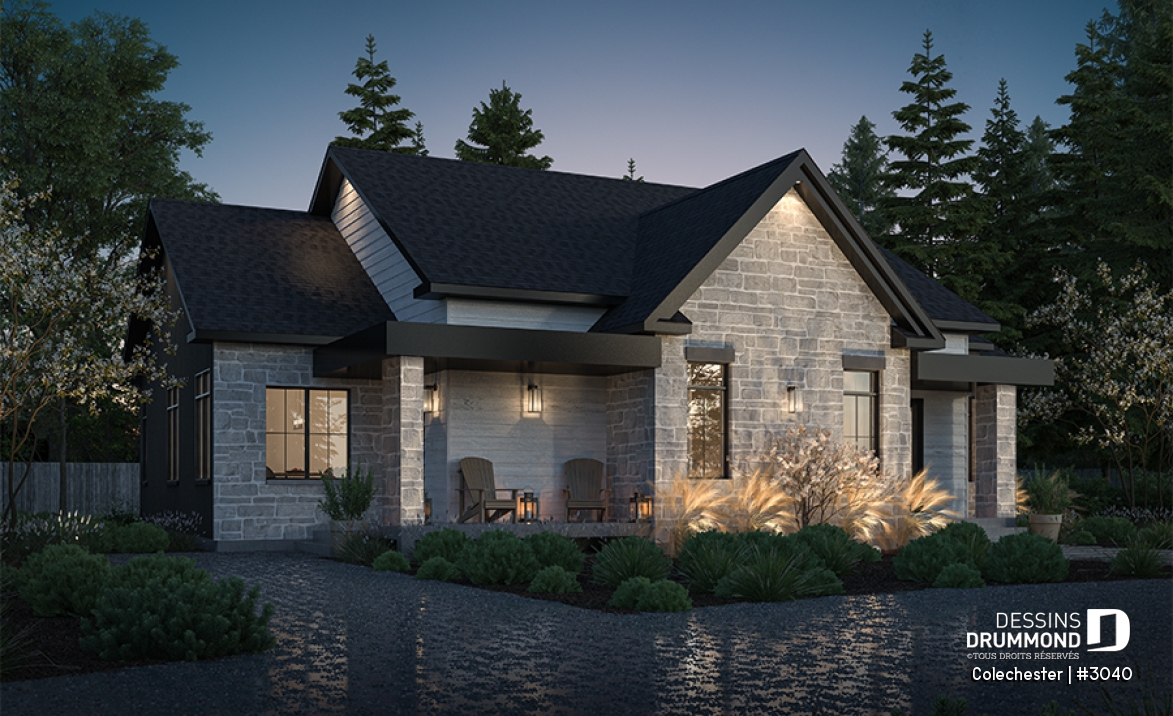

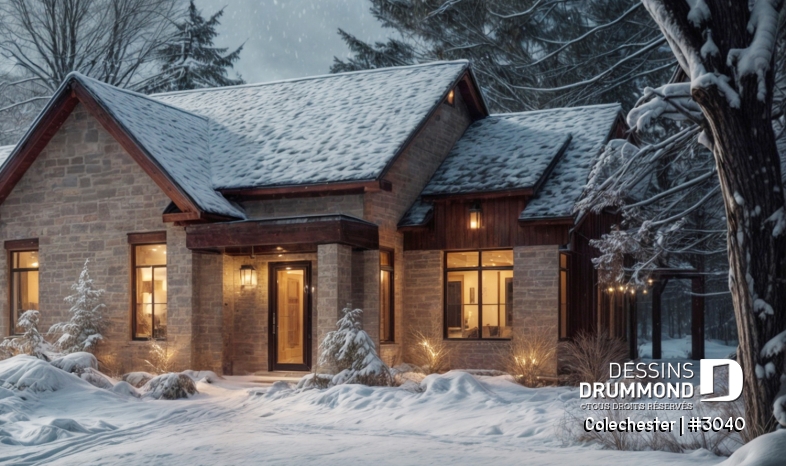

Vue avant - MODÈLE DE BASE

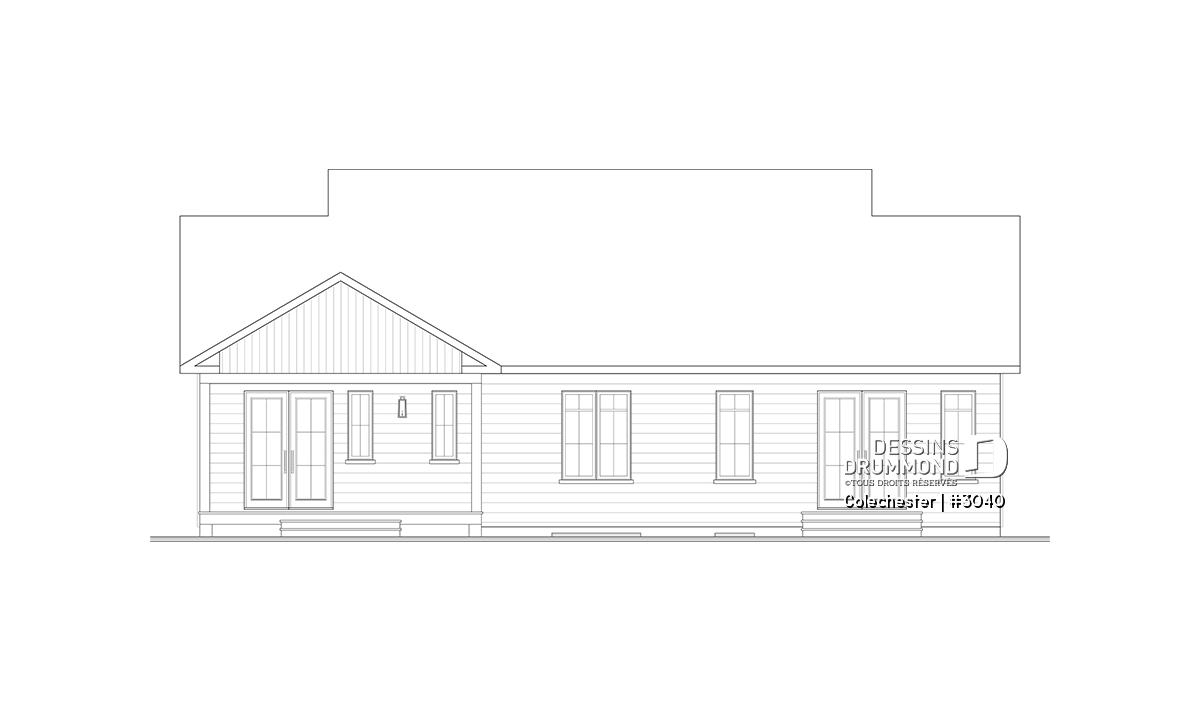

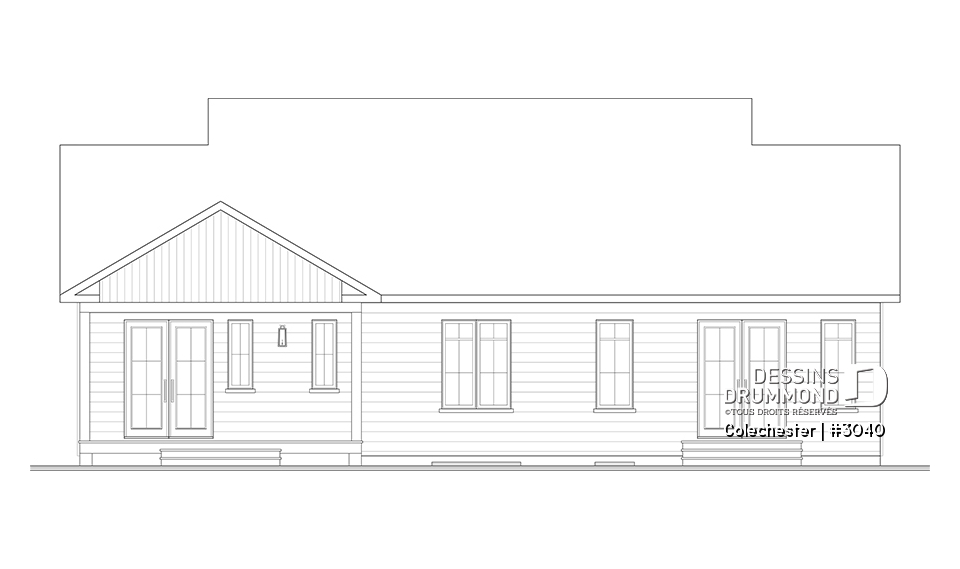

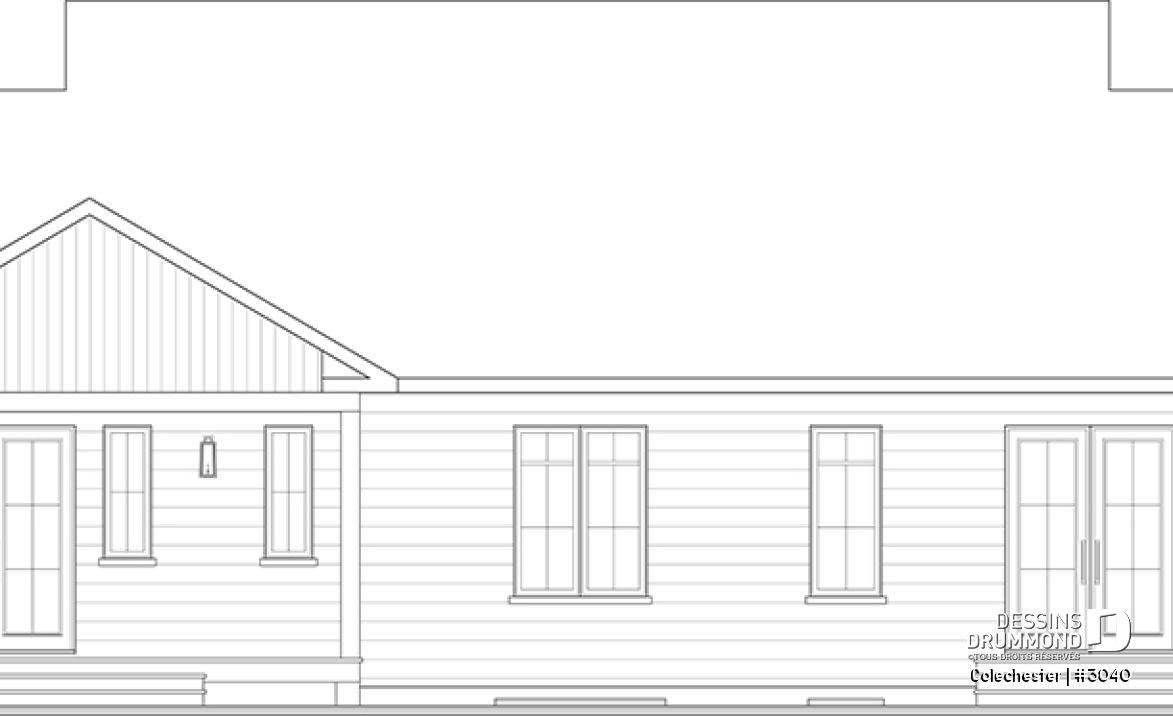

Élévation arrière

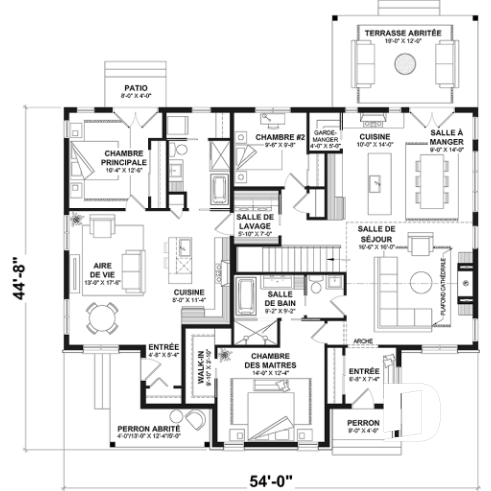

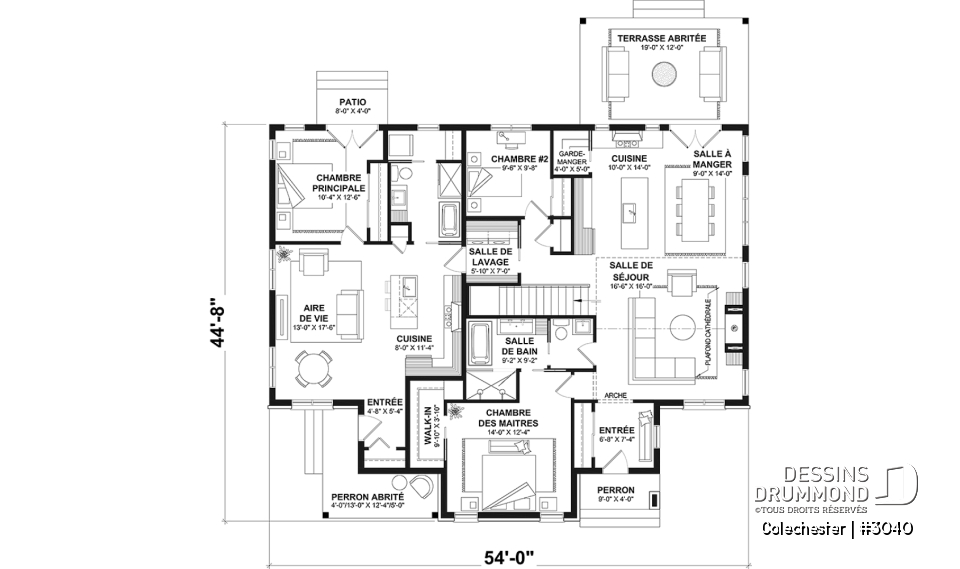

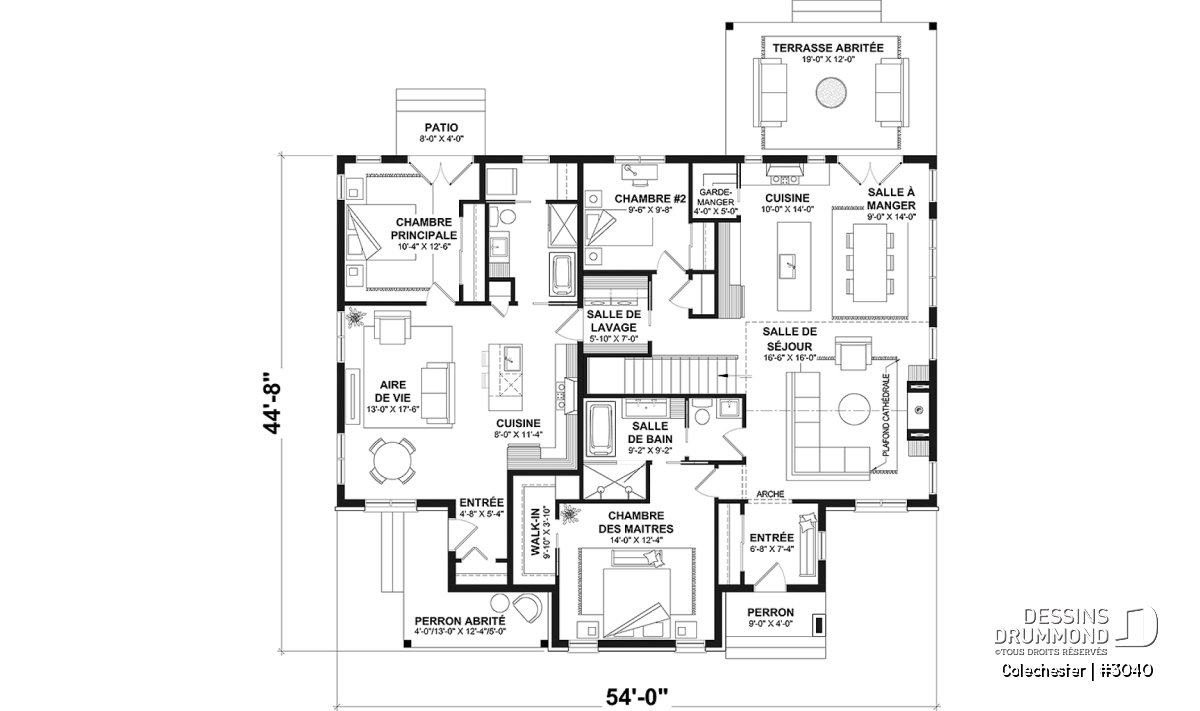

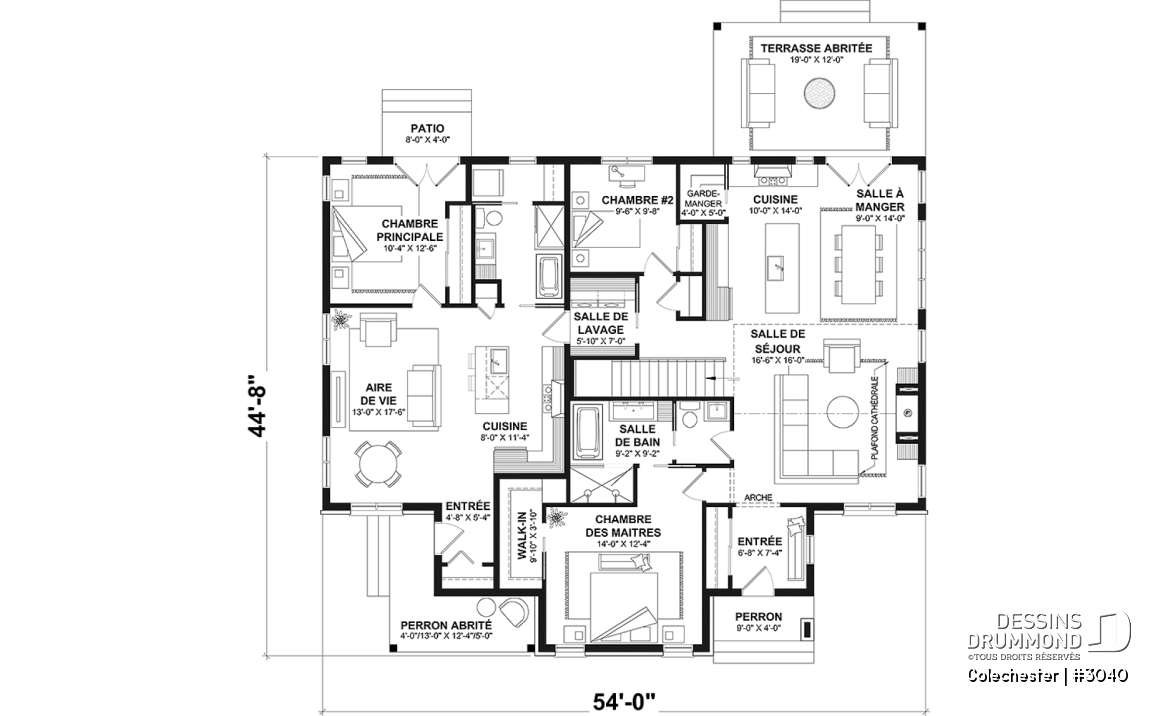

Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds
| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Cuisine/dinette | 9'0" x 15'0" | ~ 8'0" | ||
| Cuisine/salle à manger | 19'0" x 14'4" | ~ 8'0" | ||
| Salle de séjour | 13'6" x 15'0" | ~ 8'0" | ||
| Salle de séjour | 13'0" x 16'0" | ~ 8'6" | ||
| Entrée ou vestibule | 4'10" x 9'3" | ~ 8'0" | ||
| Garde-robe | 2'0" x 8'8" | ~ 8'0" | ||
| Entrée ou vestibule | 5'4" x 7'8" | ~ 8'0" | ||
| Garde-robe | 2'0" x 6'2" | ~ 8'0" | ||
| Salle de bain complète | 5'8" x 8'4" | ~ 8'0" | ||
| Salle de bain complète | 10'8" x 8'8" | ~ 8'0" | ||
| Chambre à coucher | 12'0" x 12'8" | ~ 8'0" | ||
| Garde-robe | 9'2" x 2'0" | ~ 8'0" | ||
| Chambre à coucher | 13'8" x 11'0" | ~ 8'0" | ||
| Garde-robe | 2'0" x 11'0" | ~ 8'0" | ||
| Chambre à coucher | 10'0" x 12'4" | ~ 8'0" | ||
| Garde-robe | 4'4" x 2'0" | ~ 8'0" | ||
| Buanderie | 5'8" x 3'0" | ~ 8'0" | ||
| Rangement | 1'0" x 7'10" | ~ 8'0" | ||
| Perron | 8'0" x 3'8" | N/D | ||
| Terrasse | 8'0" x 4'0" | N/D | ||
| Terrasse | 8'0" x 4'0" | N/D | ||
| Perron | 3'8" x 6'10" | N/D | ||
Estimation
Spécifications générales
| Surface aménagée totale | 2020 pi2 |
| Rez-de-chaussée | 2020 pi2 |
| Largeur | 54'0" |
| Profondeur | 42'0" |
| Hauteur dessus fondations au faite | 22'3" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Moitié sous-sol / Moitié vide sanitaire i |
| Code Entrepreneur | MB |
Spécifications sur les pièces
| Chambre(s) | 2, 3 |
| Salle(s) de bain complète(s) | 1 |
| Demi Salle(s) de Bain | - |
| Type de garage | - |
| Espace boni aménageable | - i |
| Rangement boni | - i |
Spécifications des unités
Description
Rez-de-chaussée: Logement famille ( 1210 pi2 ): Vestibule, cuisine-dînette, salle à manger, salle de séjour, deux chambres et salle de bain. Logement grand-parents ( 810 pi2 ): Vestibule, cuisine-dînette-salle de séjour, chambre, salle de bain et coin buanderie.
Autres informations utiles sur ce plan
Description complète
Plain-pied bi-générationnel, avec 1 et 2 chambres
Réalisé à partir du bien aimé modèle no.2157 ce plain-pied bi-générationnel en conserve l’aspect extérieur tout en lui additionnant un logement pour parents ou grand-parents fort intéressant. Entrons donc sans plus tarder.

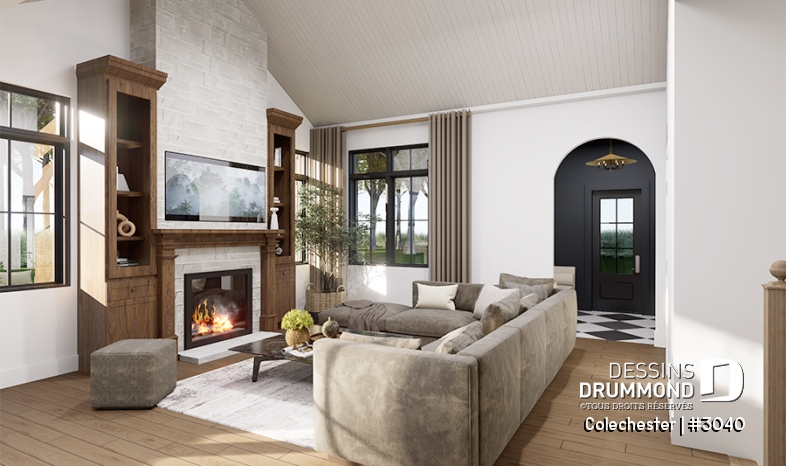

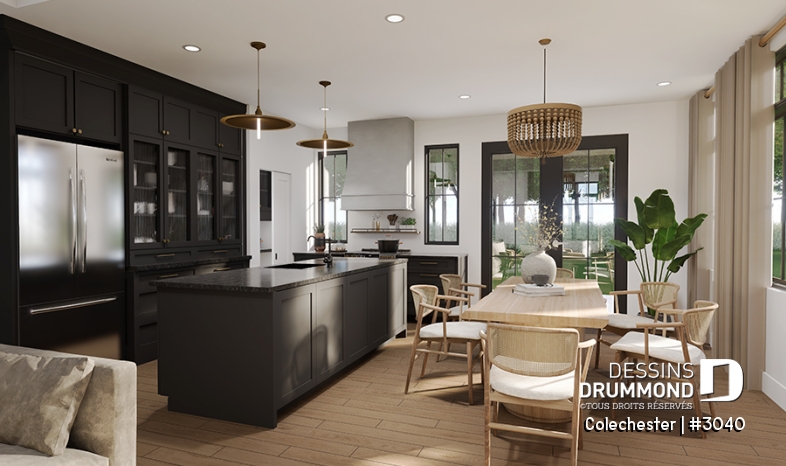

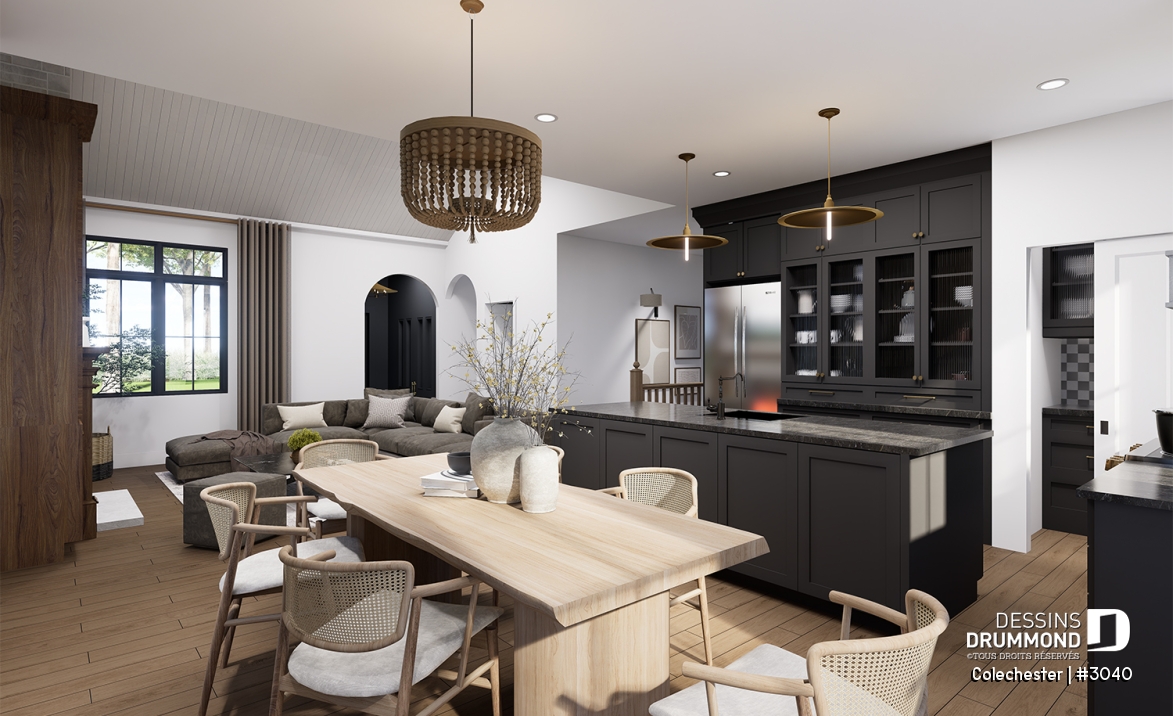

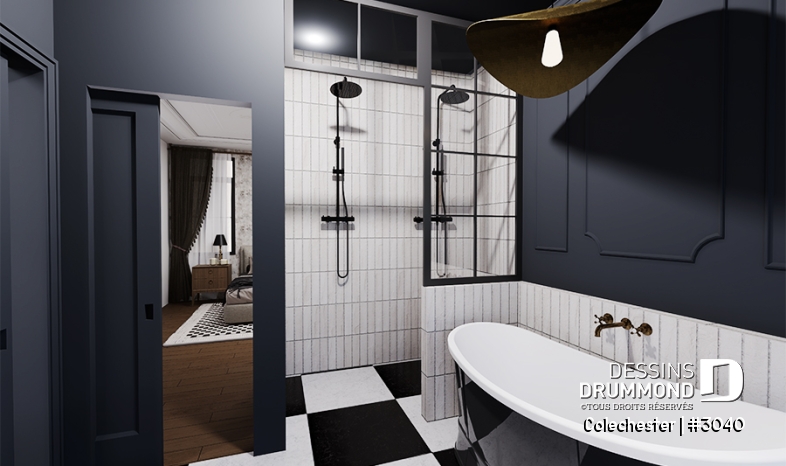

D’entrée, côté famille et côté parents, chacun y trouve son compte avec un vestibule fermé qui sera fort apprécié en saison froide. Côté parents ou grand-parents, un secteur activités entièrement aménagé sur l’arrière favorisera les sorties côté jardin alors qu’une chambre, de belles dimensions et dotée d’une large garde-robe, s’avèrera tout à fait adéquate pour deux personnes. Ici, on doit mentionner la présence d’une salle de bain sécuritaire, d’un rangement mural et d’un coin buanderie attenant à la porte donnant accès au logement famille. Ce dernier n’est d’ailleurs pas en reste en proposant une salle de séjour fort attrayante car à la fois abaissée et agrémentée d’un foyer bien centré, sans oublier, un secteur salle à manger-cuisine à angle, deux belles chambres et un salle de bain complète avec bain, vanité et douche en coin.
Éléments distinctifs
Vestibule prévu à chaque entrée. Salle de séjour abaissée côté famille et agrémentée d'un foyer. Garde-robes attrayantes aux 2 entrées et aux 2 chambres des maîtres.
Particularité(s) du plan
Foyer, Comptoir-lunch, Salle de lavage au rez-de-chaussée, Salon en contrebas, Évier double, Bain et douche séparés, Vestibule, Salon en contrebas
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
15 Mars 2012
Éric Gauthier
J'aimerais savoir ce que signifie dans "type de fondation: moitié sous-sol moitié vide sanitaire"
merci
15 Mars 2012
Service à la clientele
Bonjour M. Gauthier et merci d'avoir pris le temps de nous écrire.

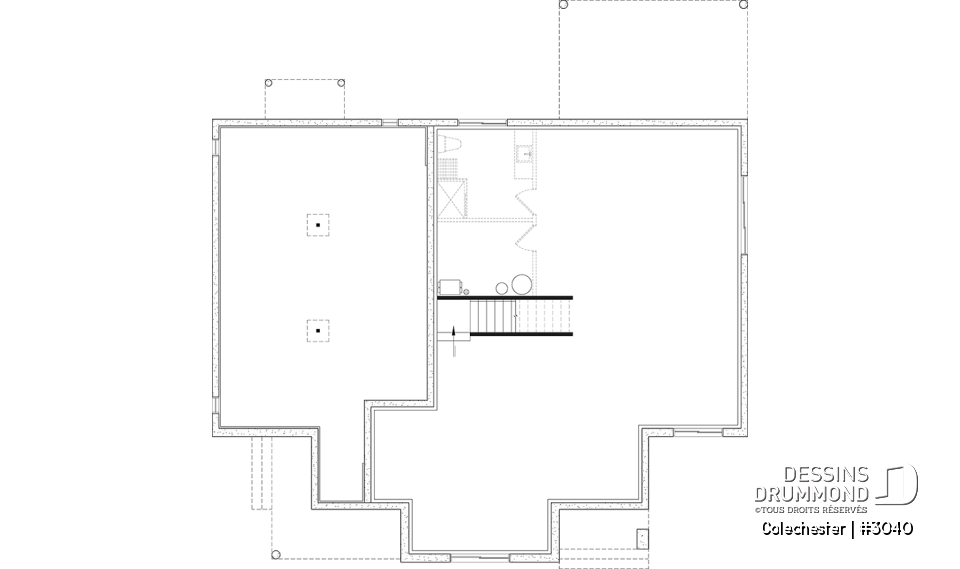

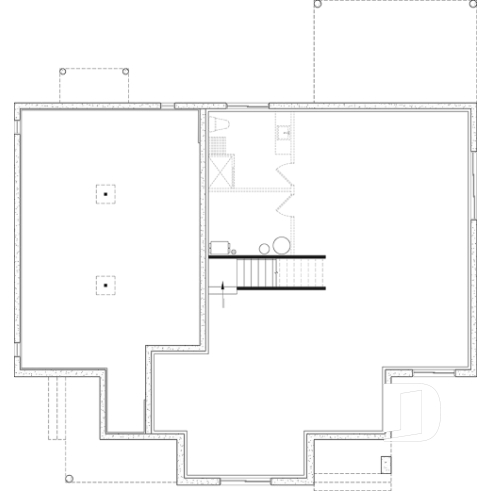

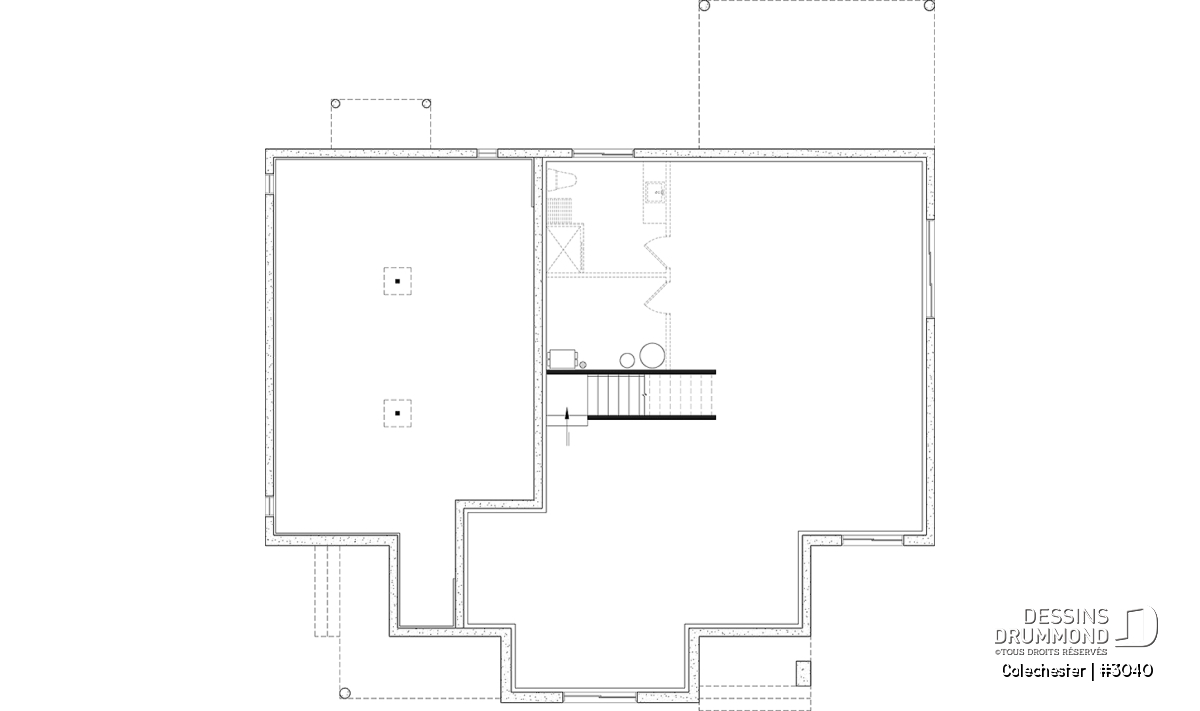

Étant-donné que ce plan est pour un multi-logements, le plus grand côté (à la droite) a un escalier pour descendre au sous-sol qui a un plafond de 8'.
Le plus petit logement à gauche n'a pas l?espace nécessaire pour un escalier et donc, afin de baiser les coûts au niveau de la quantité de béton requis, c'est un vide sanitaire avec un plafond de 5' qui est prévu.
Si vous désirez un sous-sol à pleine grandeur de cette maison, c'est une modification qui peut être commandé sur votre plan.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deborah
