Hamilton (3038)
Plan de triplex, 2 chambres, 1 salle de bain, buanderie, cuisine avec îlot, rangement

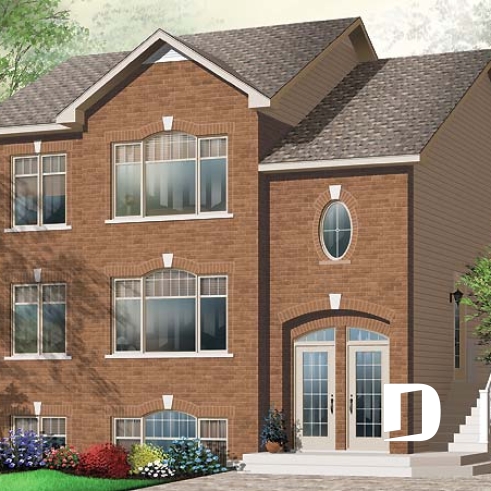

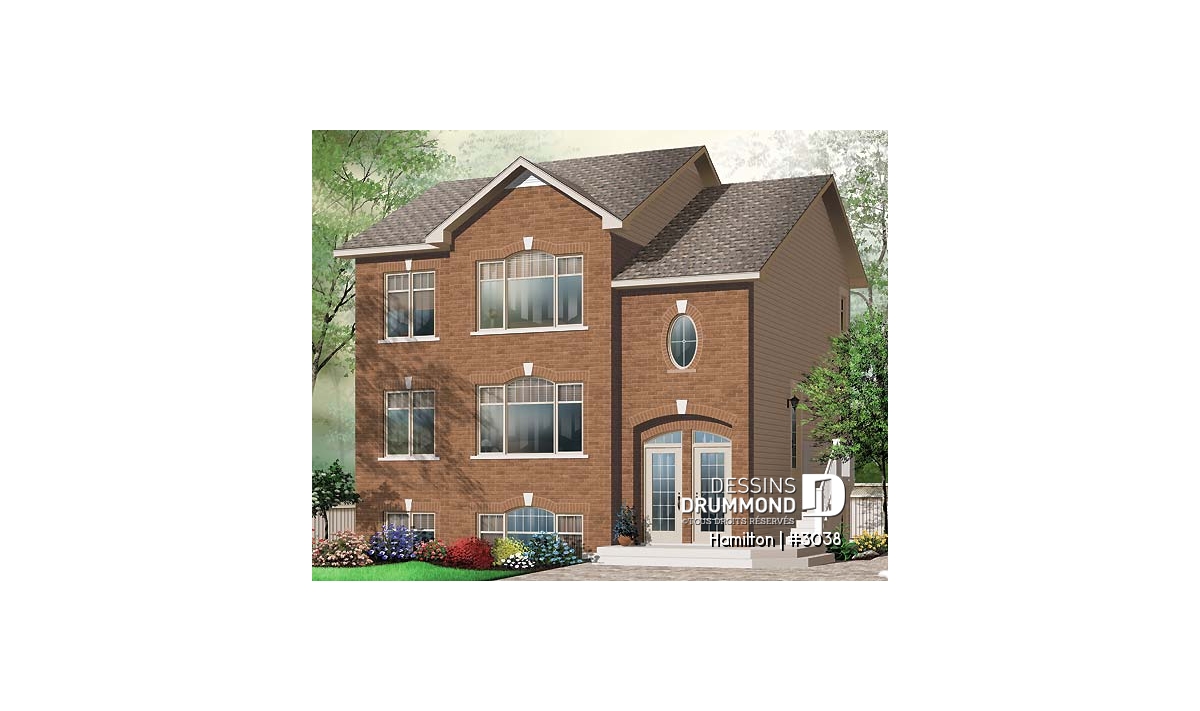

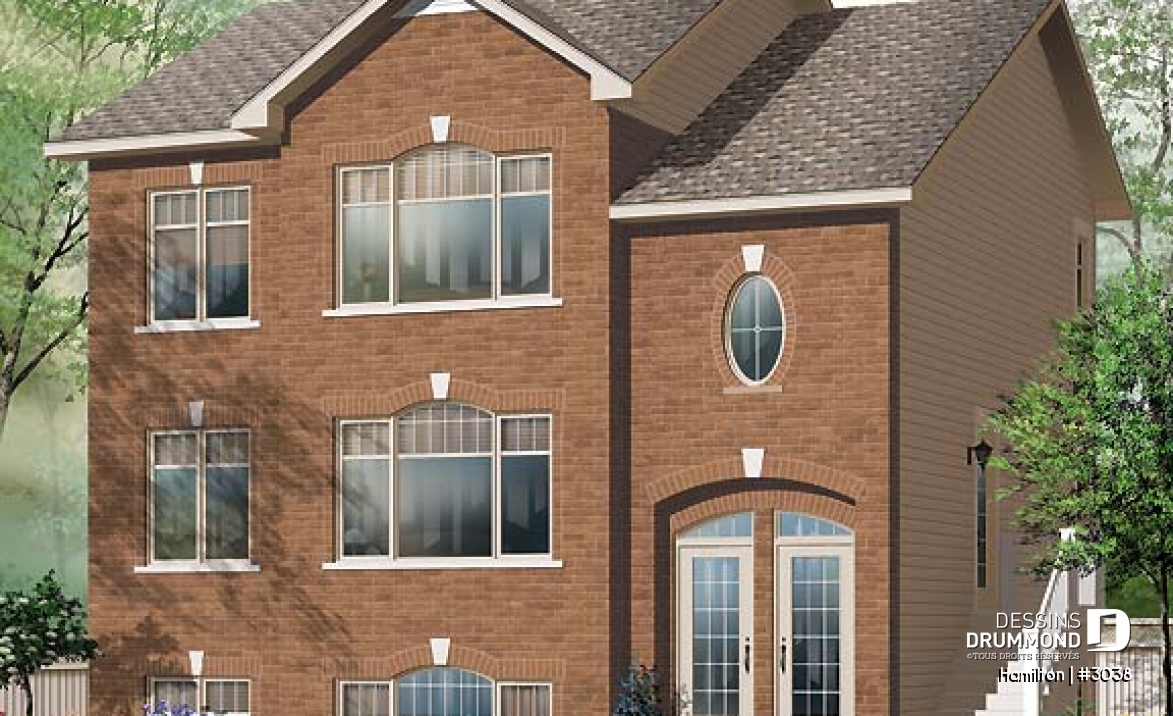

Vue avant - MODÈLE DE BASE

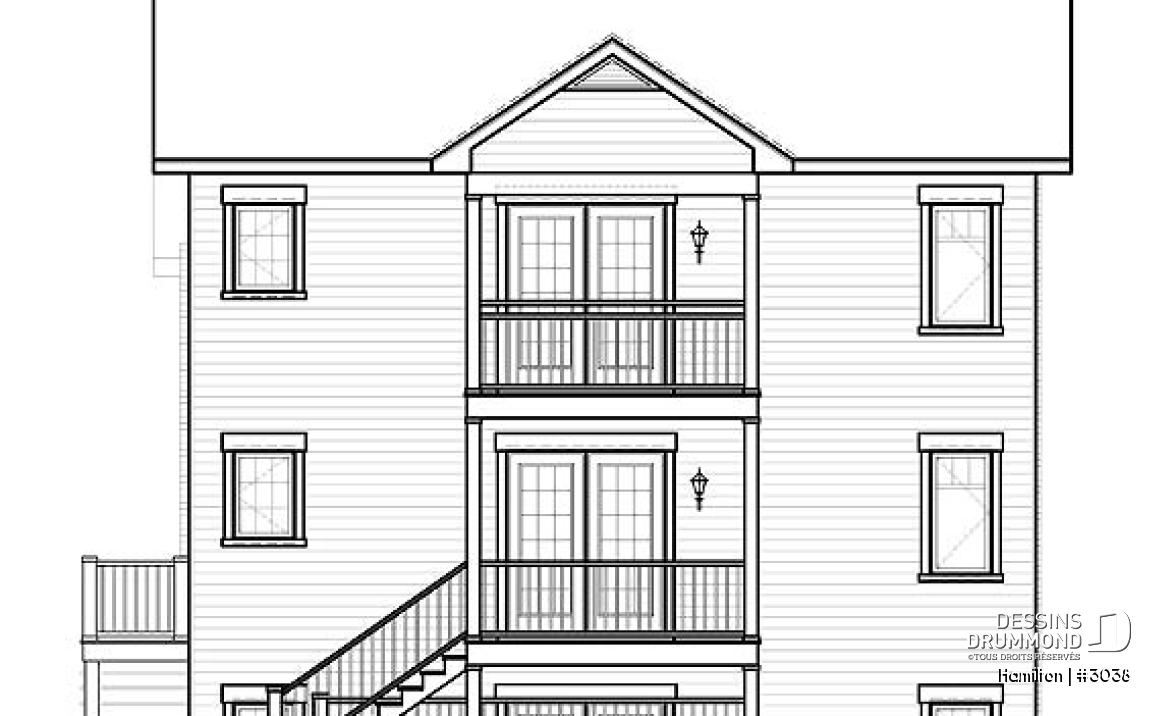

Élévation arrière
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

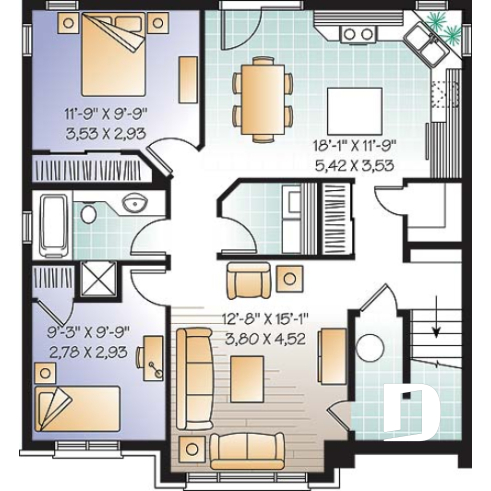

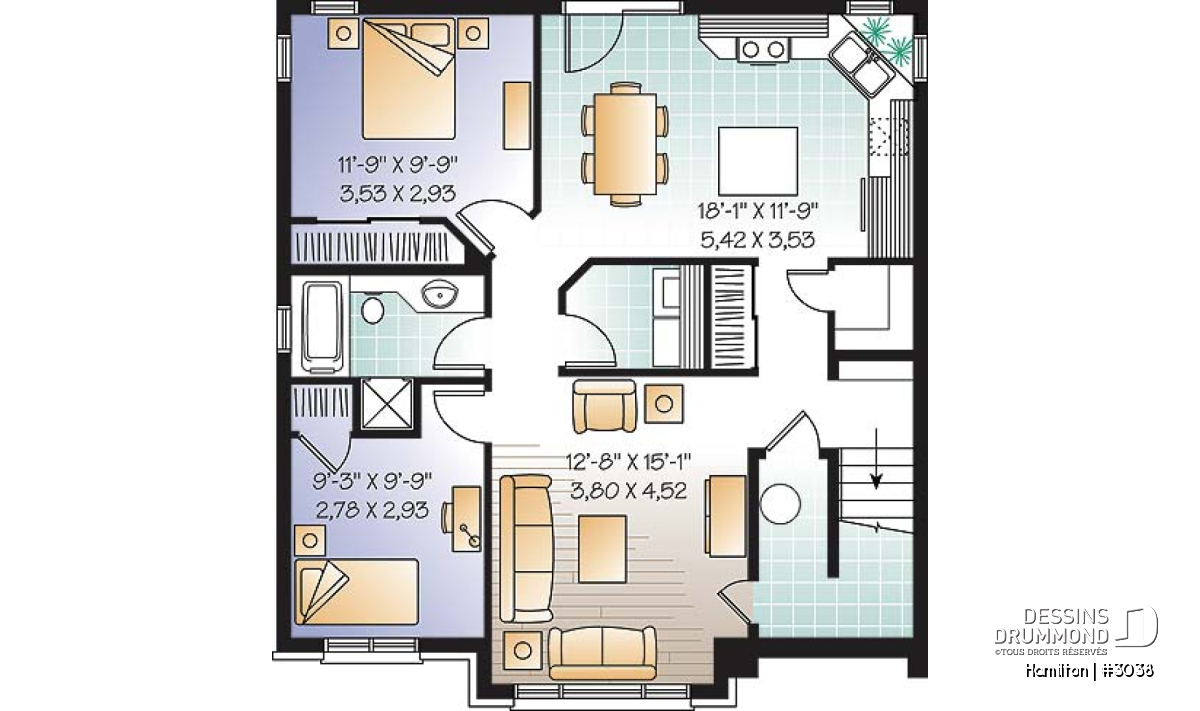

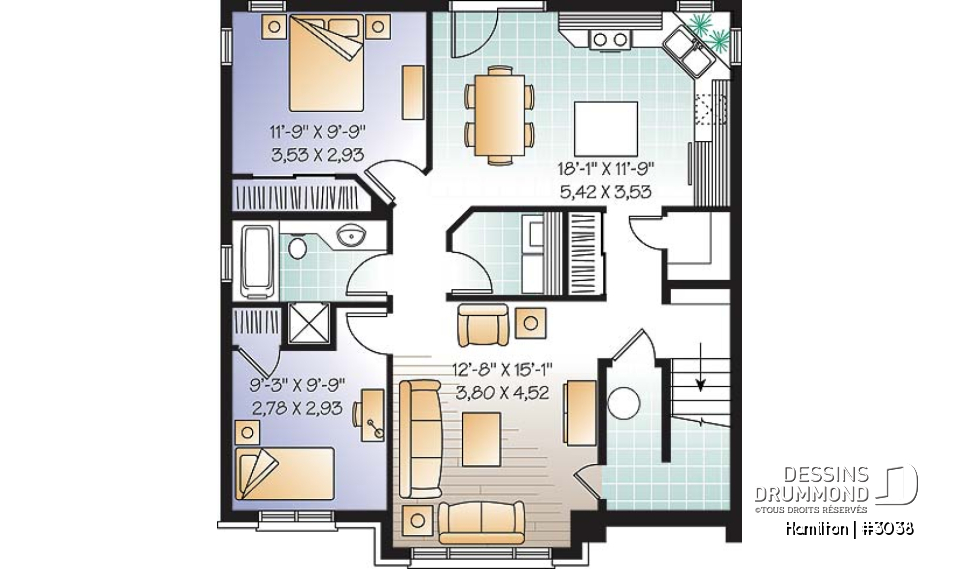

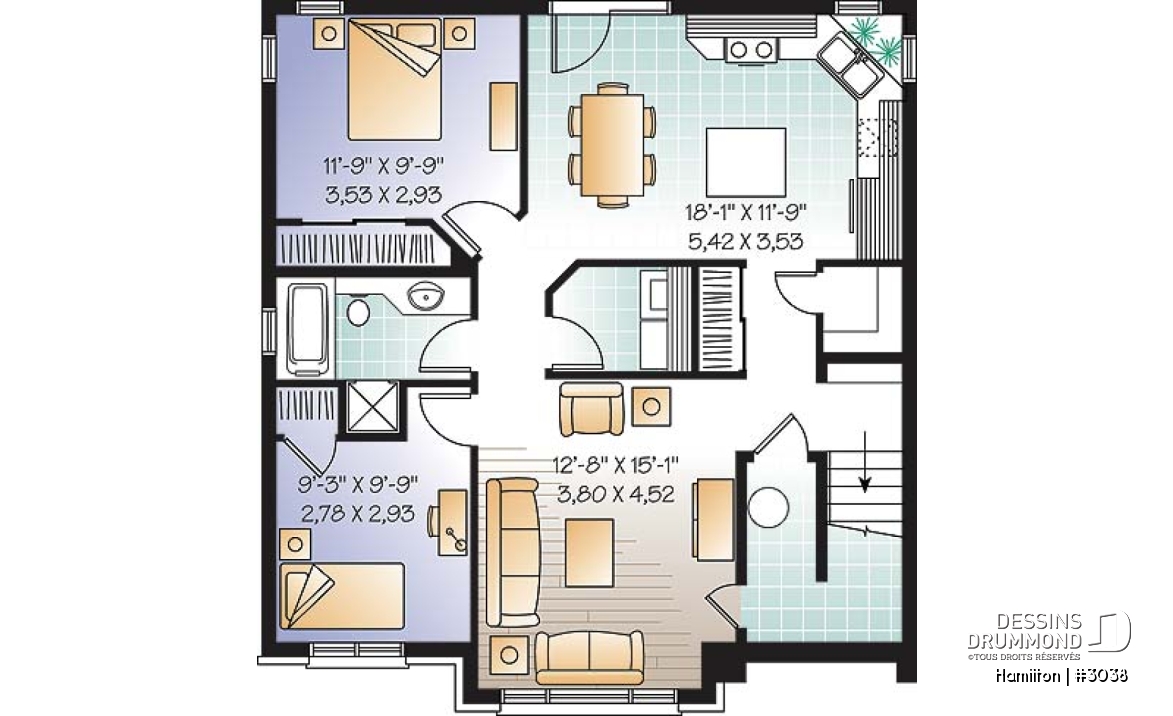

| Sous-sol | ||||
| Pièces | Dimensions | Plafond | ||
| Cuisine/salle à manger | 18'1" x 11'9" | ~ 8'0" | ||
| Garde-manger | 2'0" x 1'4" | N/D | ||
| Chambre à coucher | 11'9" x 9'9" | ~ 8'0" | ||
| Garde-robe | 8'3" x 2'0" | ~ 8'0" | ||
| Lingerie | 0'0" x 0'0" | N/D | ||
| Salle de bain complète | 9'7" x 5'2" | ~ 8'0" | ||
| Chambre à coucher | 9'3" x 9'9" | ~ 8'0" | ||
| Garde-robe | 2'10" x 2'4" | ~ 8'0" | ||
| Buanderie | 6'10" x 5'2" | ~ 8'0" | ||
| Rangement | 3'8" x 4'2" | ~ 8'0" | ||
| Terrasse abritée | 9'8" x 7'4" | N/D | ||
| Salle de séjour | 12'8" x 15'1" | ~ 8'0" | ||
| Entrée ou vestibule | 7'10" x 3'6" | ~ 8'0" | ||
| Garde-robe | 2'0" x 5'2" | ~ 8'0" | ||

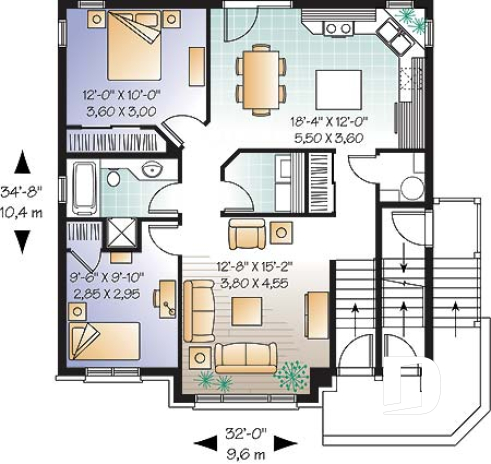

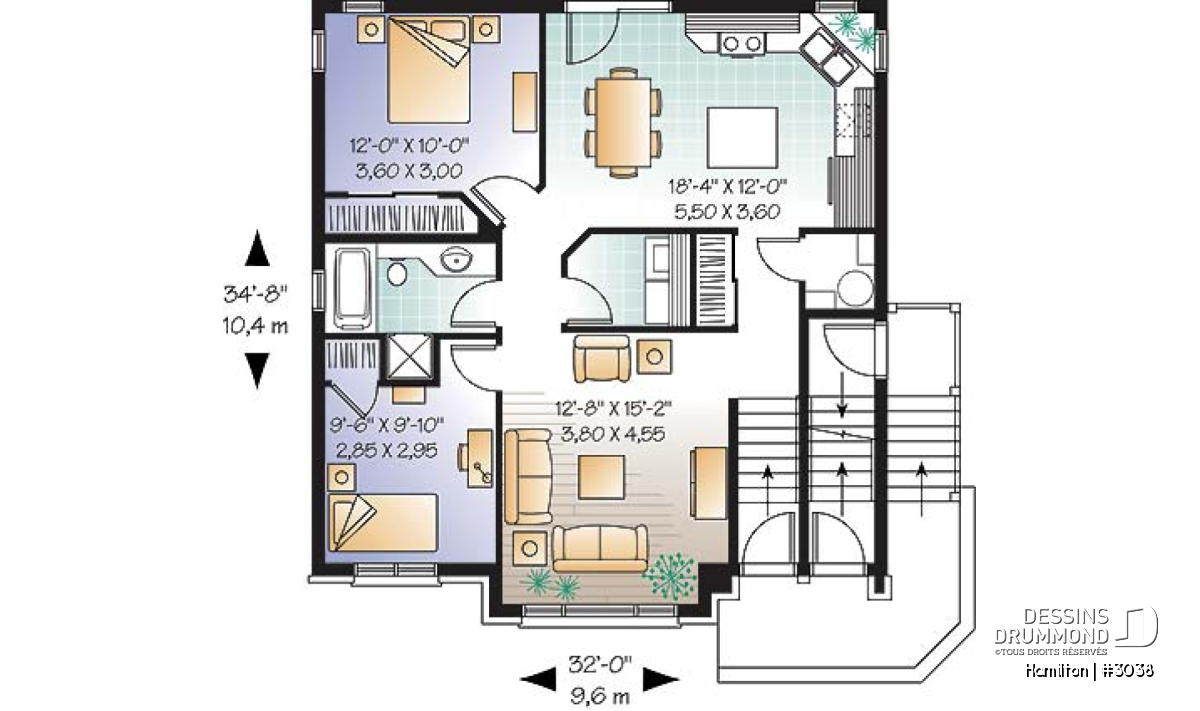

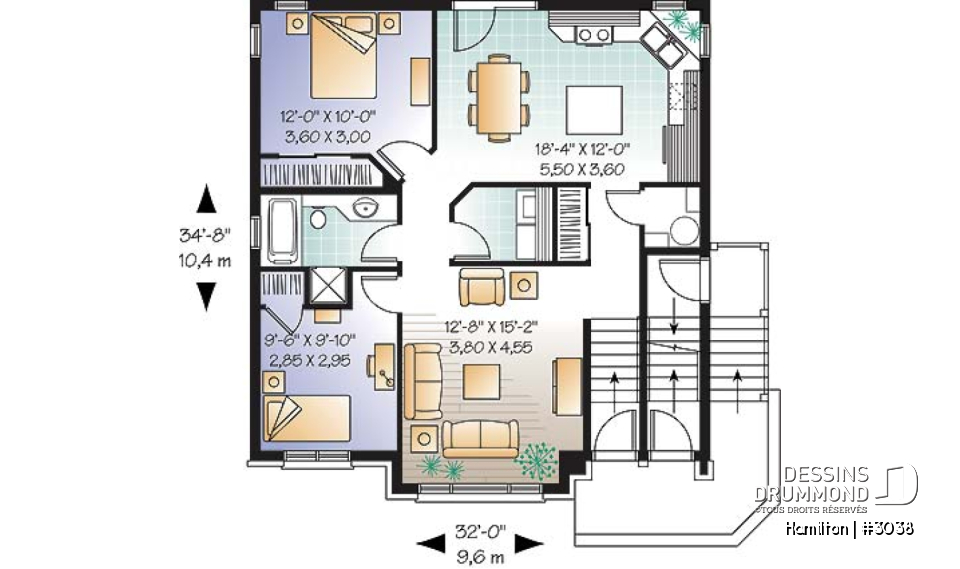

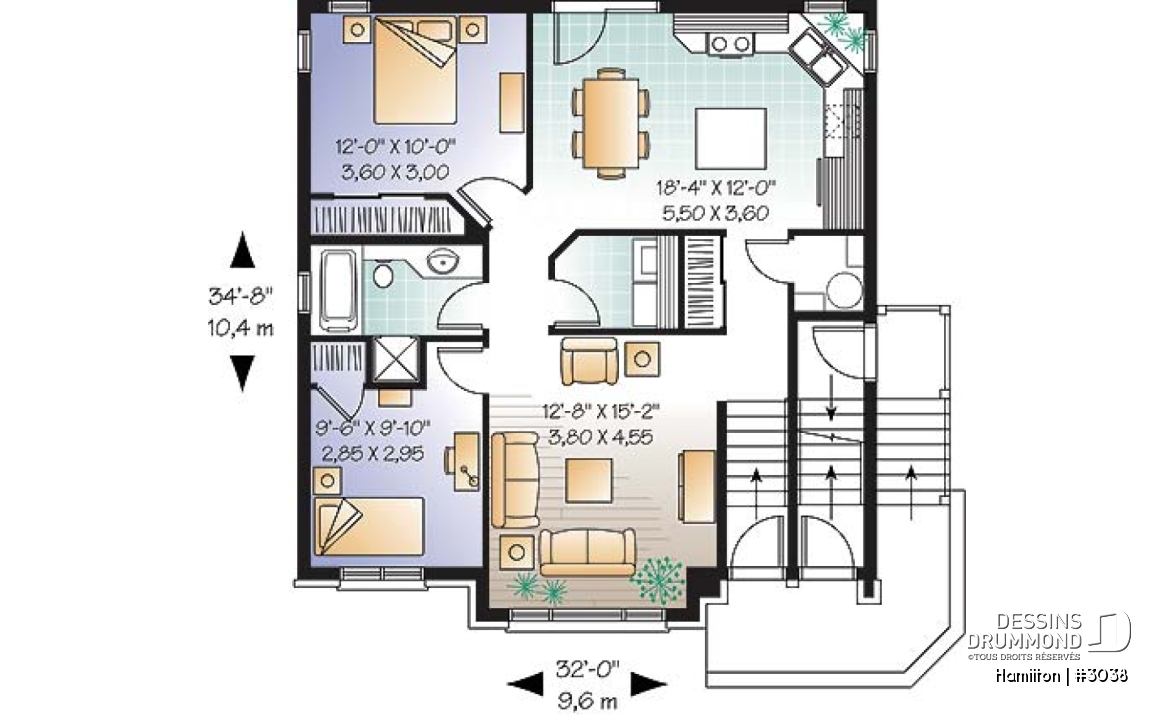

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Cuisine/salle à manger | 18'4" x 12'0" | ~ 8'0" | ||
| Garde-manger | 2'0" x 1'4" | N/D | ||
| Chambre à coucher | 12'0" x 10'0" | ~ 8'0" | ||
| Garde-robe | 8'6" x 2'0" | ~ 8'0" | ||
| Chambre à coucher | 9'6" x 9'10" | ~ 8'0" | ||
| Garde-robe | 3'1" x 2'4" | ~ 8'0" | ||
| Salle de bain complète | 9'6" x 5'0" | ~ 8'0" | ||
| Buanderie | 6'10" x 5'2" | ~ 8'0" | ||
| Salle de séjour | 12'8" x 15'2" | ~ 8'0" | ||
| Rangement | 3'11" x 4'2" | ~ 8'0" | ||
| Terrasse abritée | 11'0" x 8'0" | N/D | ||
| Entrée ou vestibule | 3'11" x 3'8" | ~ 8'0" | ||
| Garde-robe | 2'0" x 5'2" | ~ 8'0" | ||
| Perron | 13'6" x 4'0" | N/D | ||

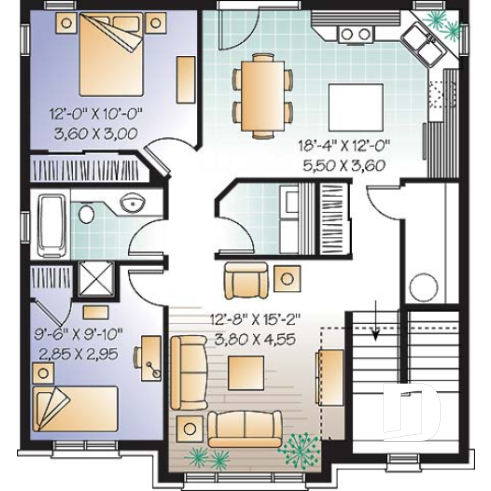

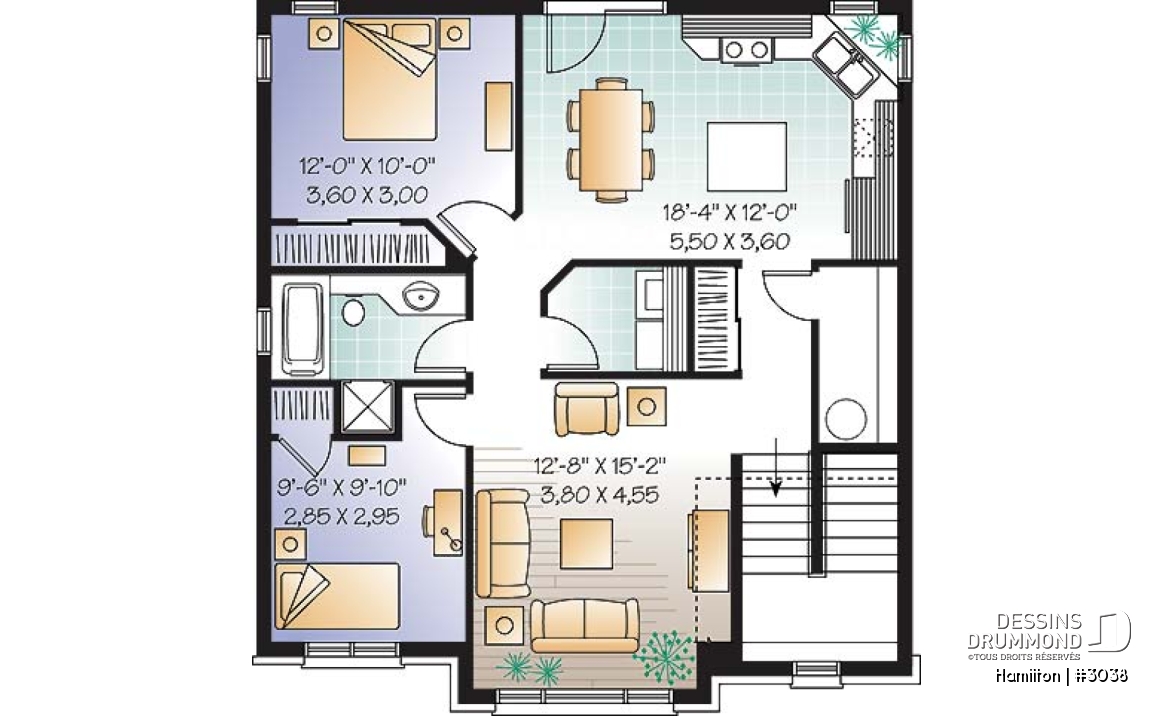

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Cuisine/salle à manger | 18'4" x 12'0" | ~ 8'0" | ||
| Garde-manger | 2'0" x 1'4" | N/D | ||
| Chambre à coucher | 12'0" x 10'0" | ~ 8'0" | ||
| Garde-robe | 8'6" x 2'0" | ~ 8'0" | ||
| Salle de bain complète | 9'6" x 5'0" | ~ 8'0" | ||
| Chambre à coucher | 9'6" x 9'10" | ~ 8'0" | ||
| Garde-robe | 3'1" x 2'4" | ~ 8'0" | ||
| Buanderie | 6'10" x 5'2" | ~ 8'0" | ||
| Rangement | 3'11" x 8'8" | ~ 8'0" | ||
| Terrasse abritée | 11'0" x 8'0" | N/D | ||
| Entrée ou vestibule | 3'11" x 3'8" | ~ 8'0" | ||
| Garde-robe | 2'0" x 5'2" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 3136 pi2 |
| Sous-sol | 1065 pi2 |
| Rez-de-chaussée | 996 pi2 |
| Étage | 1075 pi2 |
| Largeur | 32'0" |
| Profondeur | 34'8" |
| Hauteur dessus fondations au faite | 32'8" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménagé i |
| Code Entrepreneur | MD |
Spécifications sur les pièces
| Chambre(s) | 2 |
| Salle(s) de bain complète(s) | 1 |
| Demi Salle(s) de Bain | - |
| Type de garage | - |
| Espace boni aménageable | - i |
| Rangement boni | - i |
Spécifications des unités
Description
Rez-de-chaussée: Logement 1: Salle de séjour, deux chambres, salle de bain, espace buanderie, cuisine, salle à manger et rangement. Étage: Logement 2: Salle de séjour, deux chambres, salle de bain, espace buanderie, cuisine, salle à manger et rangement. Sous-sol: Logement 3: Salle de séjour, deux chambres, salle de bain, espace buanderie, cuisine, salle à manger et rangement.
Autres informations utiles sur ce plan
Description complète
Plan de triplex convoité pour son superbe aménagement intérieur
Comme si souvent demandé à ce temps-ci de l’année, voici un tout nouveau modèle de triplex qui saura certes combler les attentes de certains entrepreneurs. Ainsi, et comme son nom le dit, celui-ci suggère trois logements similaires aménagés sur deux étages et un demi sous-sol.
Chaque logement possède son entrée privée et propose une bonne garde-robe d’entrée ainsi qu’un rangement supplémentaire attenant. On retrouve, à l’intérieur de chacun, une salle de séjour de beau format, une cuisine avec fenêtrage en coin et îlot central groupée à un espace salle à manger, deux chambres de bonnes dimensions, une salle de bain complète avec douche indépendante et bien intégrée, sans oublier un volume central permettant de loger une buanderie. Non perceptible sur les plans de planchers, ce triplex propose une terrasse de 11 pi. x 8 pi. à chacun des logements.
Vous êtes intéressés par ce genre d’habitation, rendez-vous sur le site internet dessinsdrummond.com et cliquez sur le titre ou l’image appropriée et vous serez agréablement surpris de constater la diversité de modèles offerts. Qu’il s’agisse de bi-générations, duplex, triplex ou semi-détachés, vous devriez être en mesure de trouver le plan de multifamiliale tant convoité. Allez, bonne navigation !
Éléments distinctifs
Terrasse abritée à l'arrière et pour chaque logement. Buanderie, douche indépendante et rangement aussi à chaque logement.
Particularité(s) du plan
Ilôt, Vue paronamique, Bain et douche séparés
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
29 Août 2013
parent jean-luc
,model de plans pour des 6 logement
29 Août 2013
Service à la clientele
Bonjour M. Parent,
Merci pour l'intérêt que vous avez démontré au niveau de nos plans.
J'estime que vous voulez construire votre multi-logements au Québec, et c'est là le problème au niveau des 6 logements. Étant-donné que nous devons respecter les normes provinciales qui oblige un sceau d'architecte sur tout plan qui dépasse 3 228 pieds carrés, nous ne pouvons rendre ce genre plan disponible au Québec.
Si vous avez prévus la construction dans une autre province, il n y a pas de problème, les plans de ce genre pourraient vous être disponible en consultant le site anglais pour des exemples.
N'hésitez pas de communiquer avec moi si vous avez d'autres questions ou commentaires.
Bien à vous
