Providence 5 (3284-CIG1)
Plan de plain-pied champêtre, 3 chambres, garage double latéral, buanderie, foyer, plafond à 9 pieds
Conception : Dessins Drummond / Boucherville

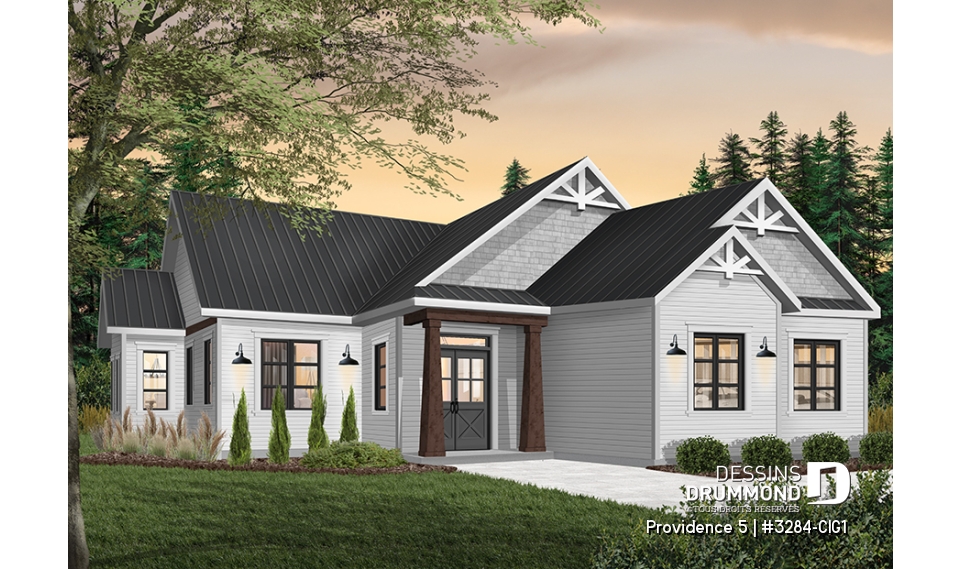

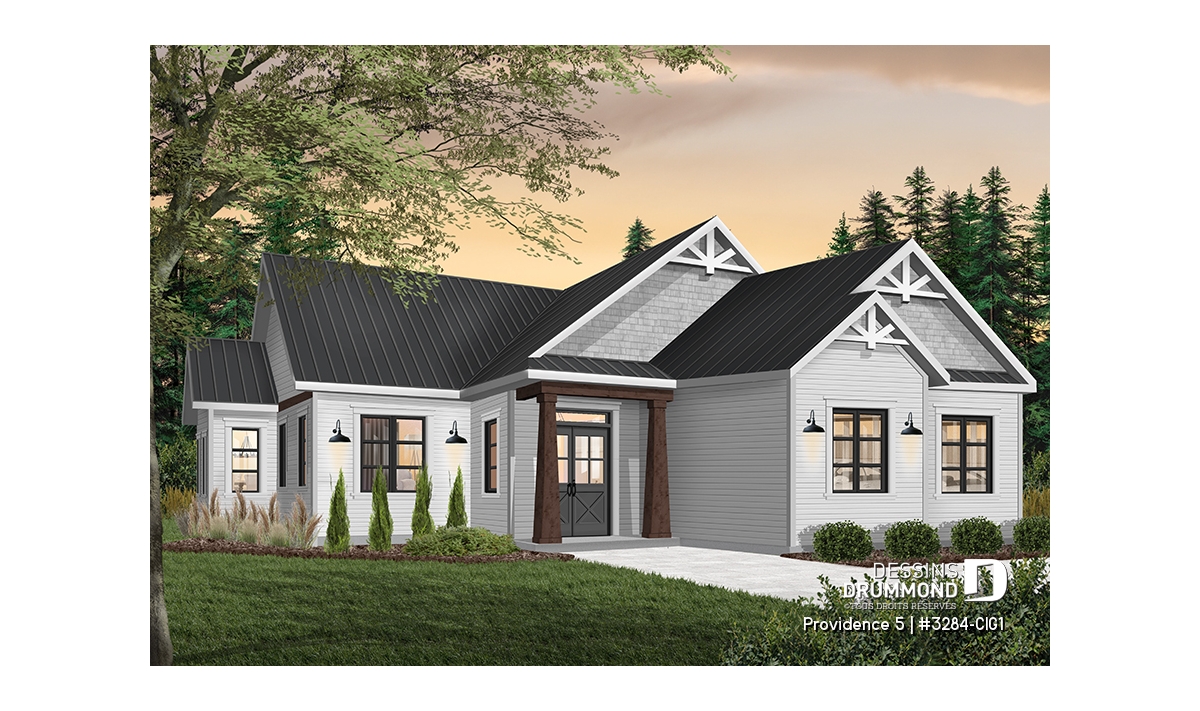

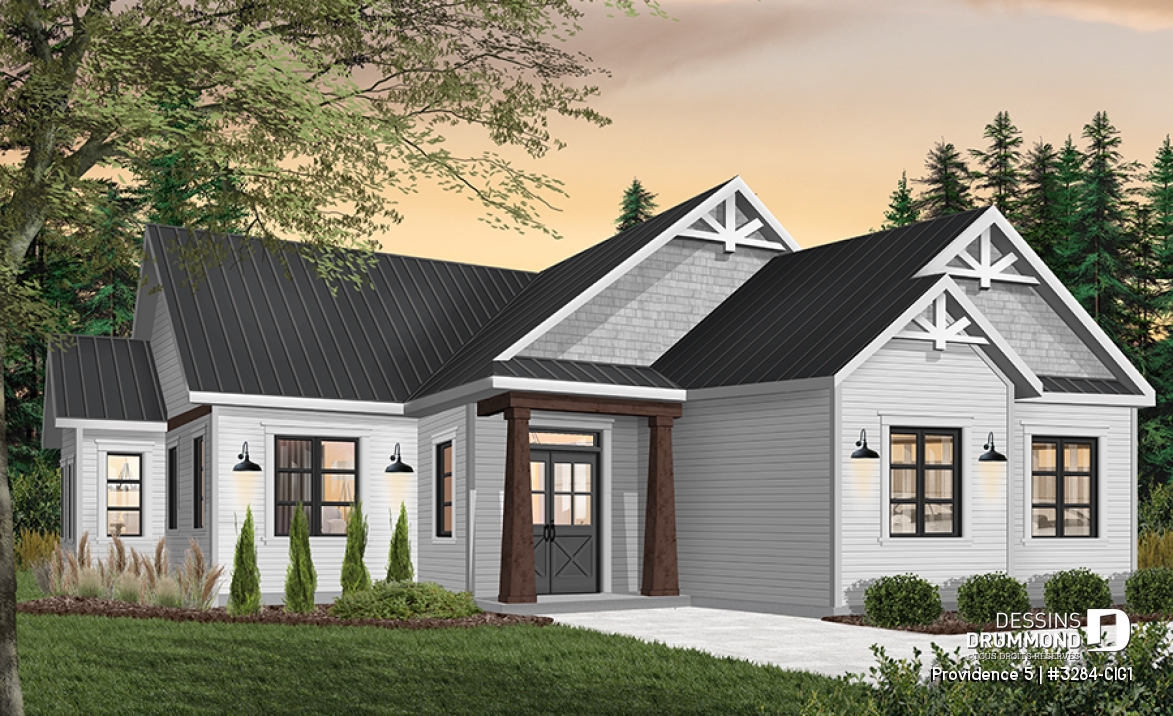

Version couleur no. 2 - Vue avant

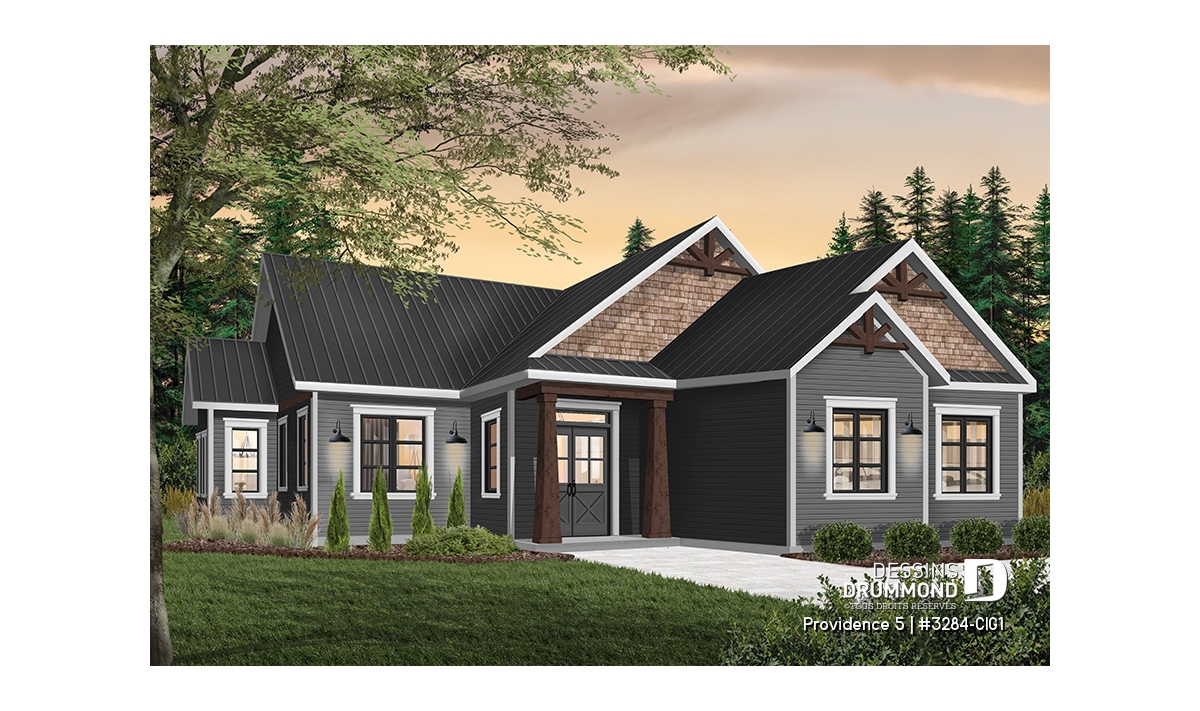

Vue avant - MODÈLE DE BASE

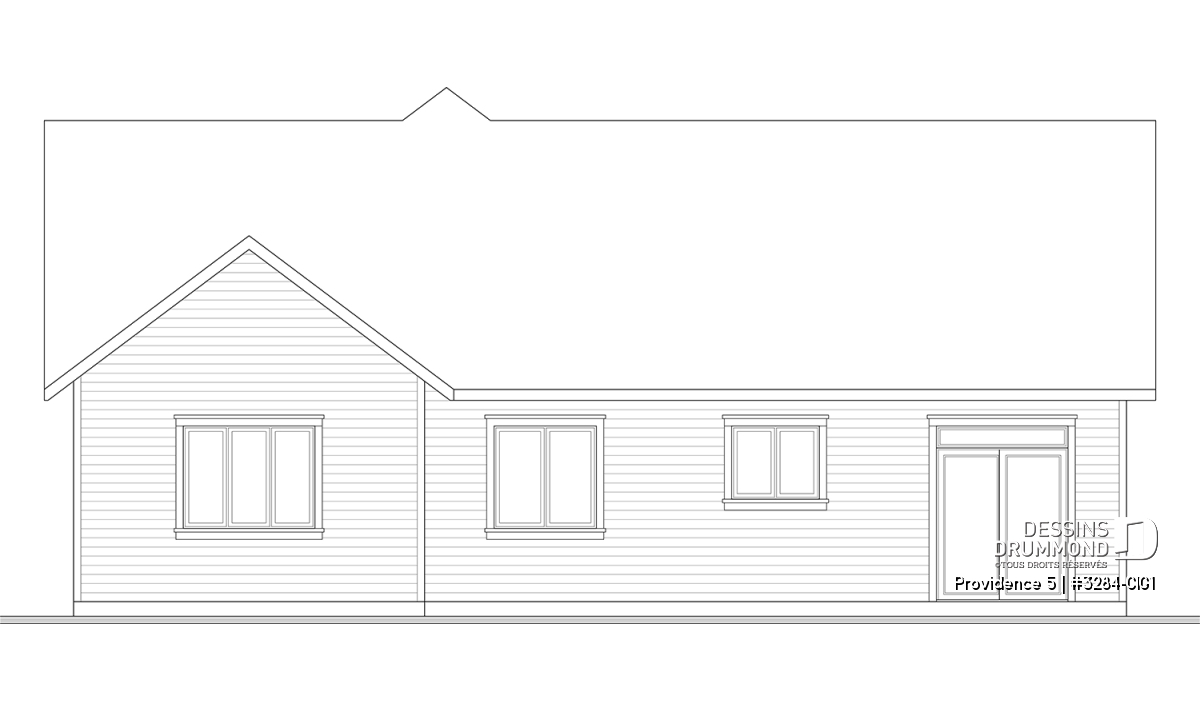

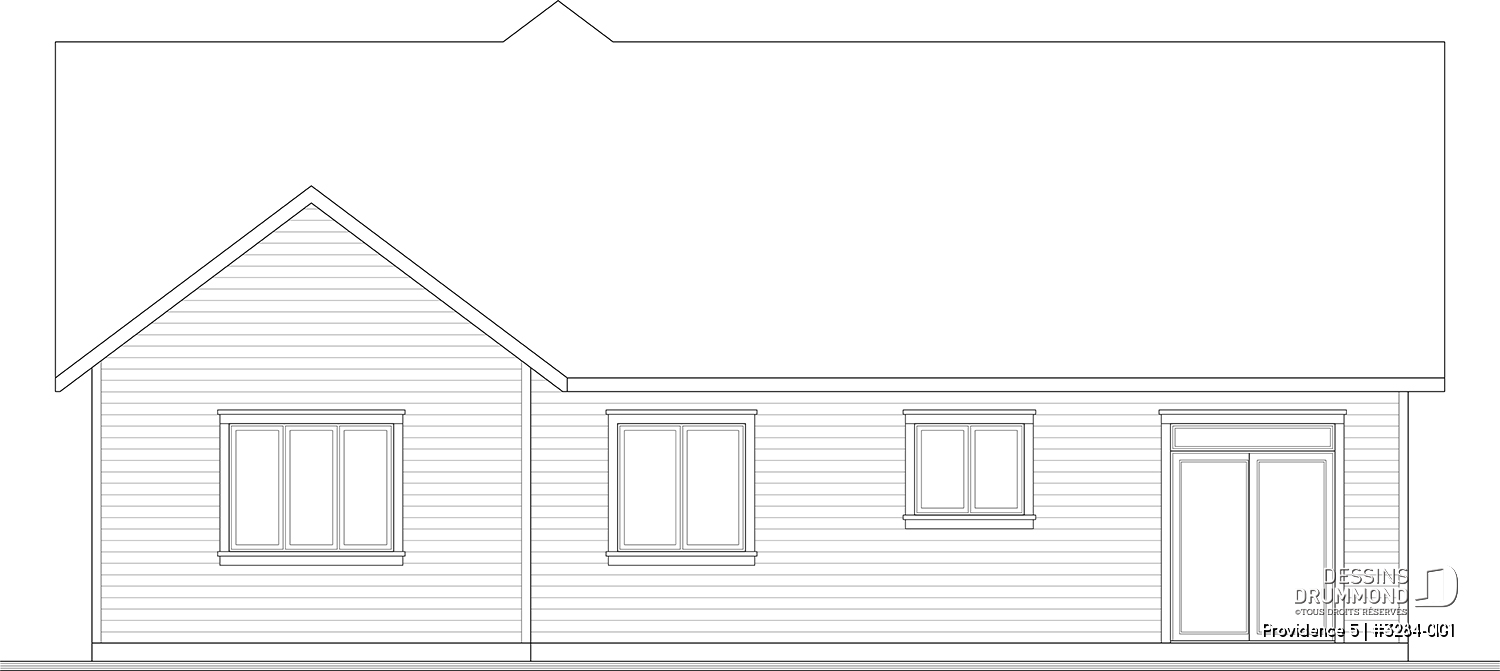

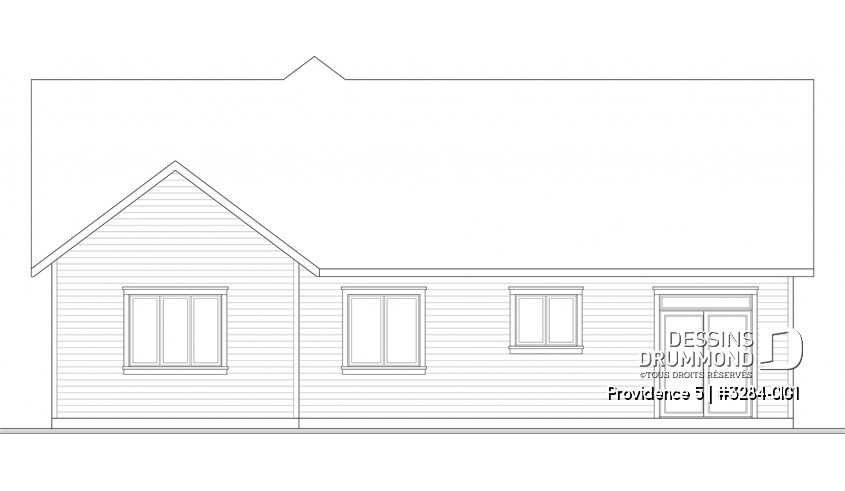

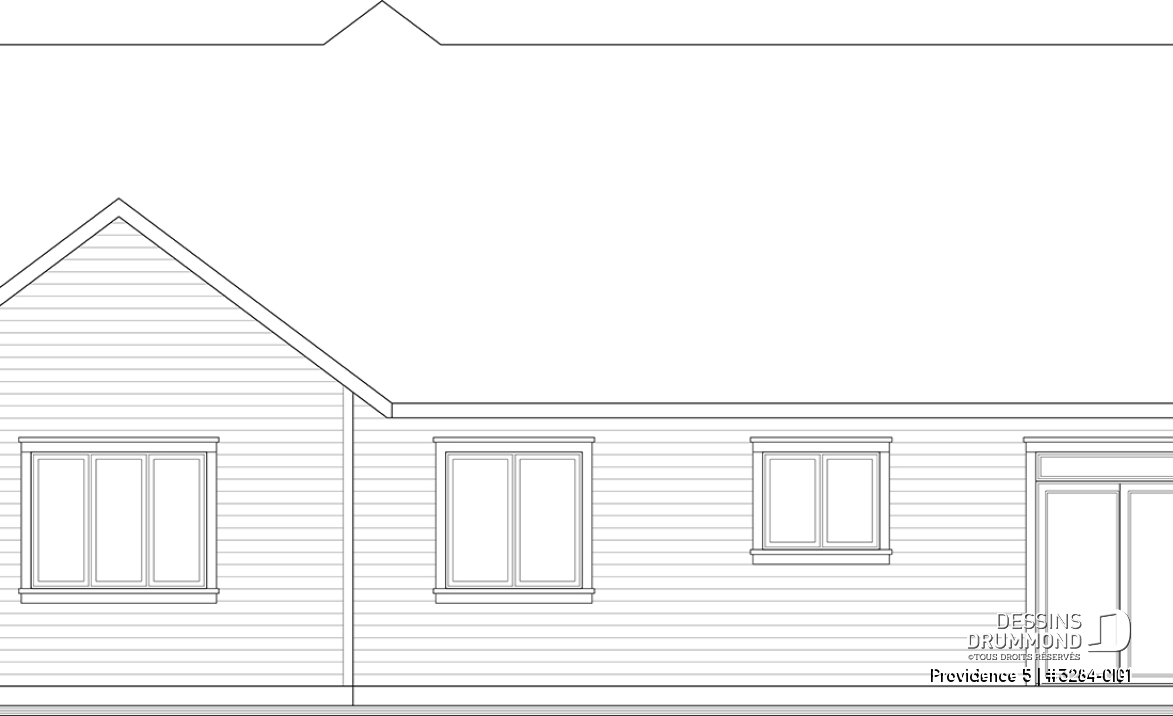

Élévation arrière

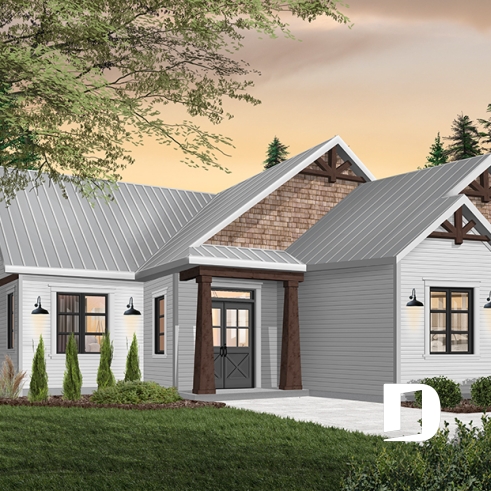

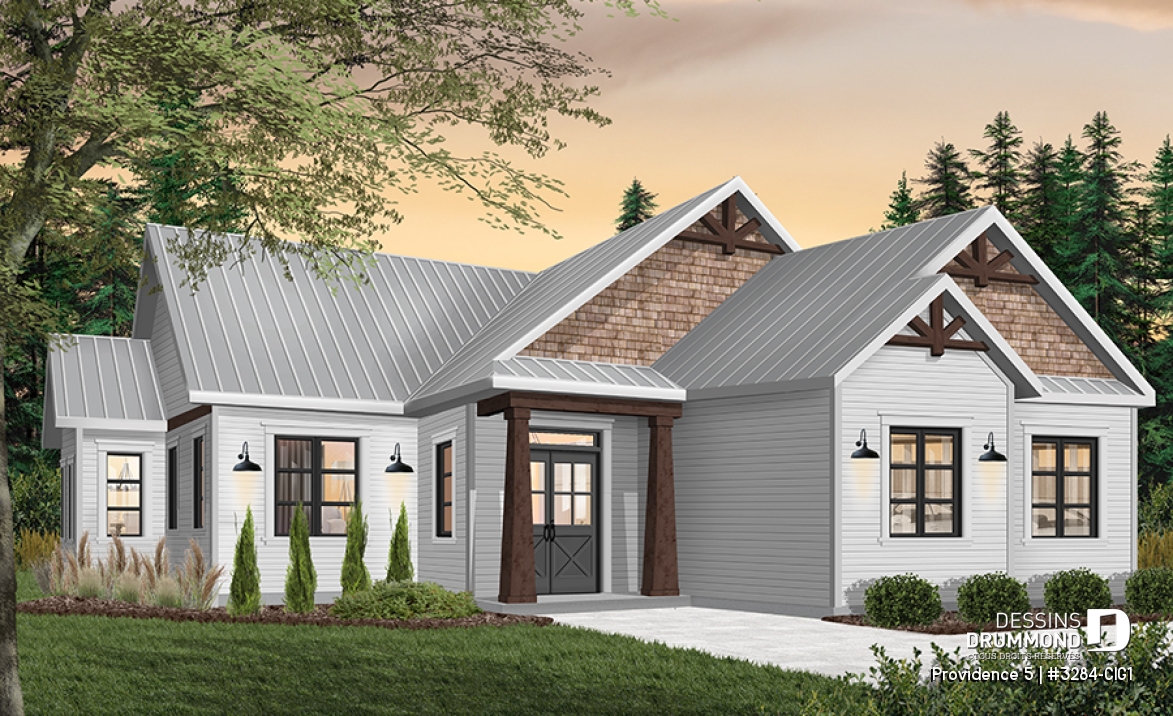

Version couleur no. 1 - Vue avant

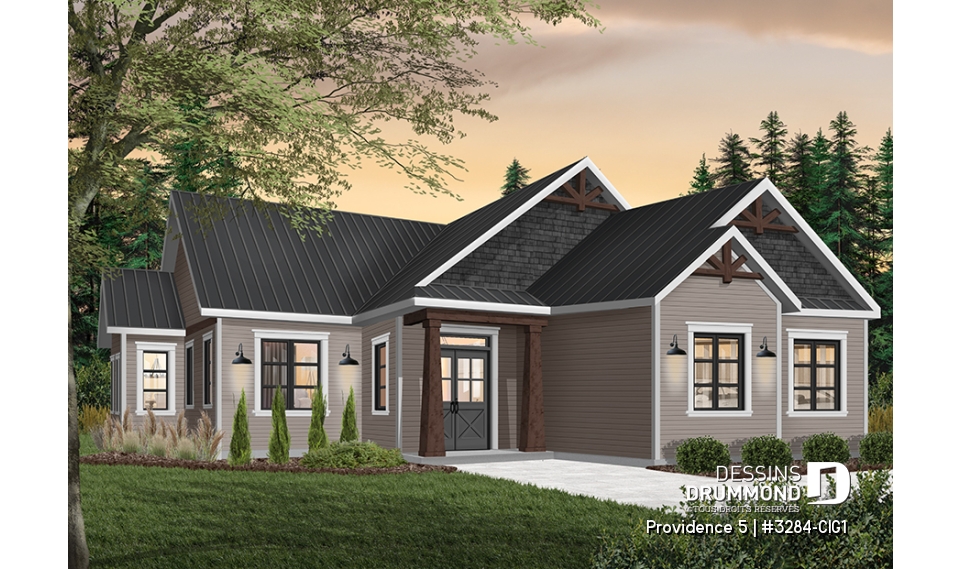

Version couleur no. 3 - Vue avant
Version couleur no. 4 - Vue avant

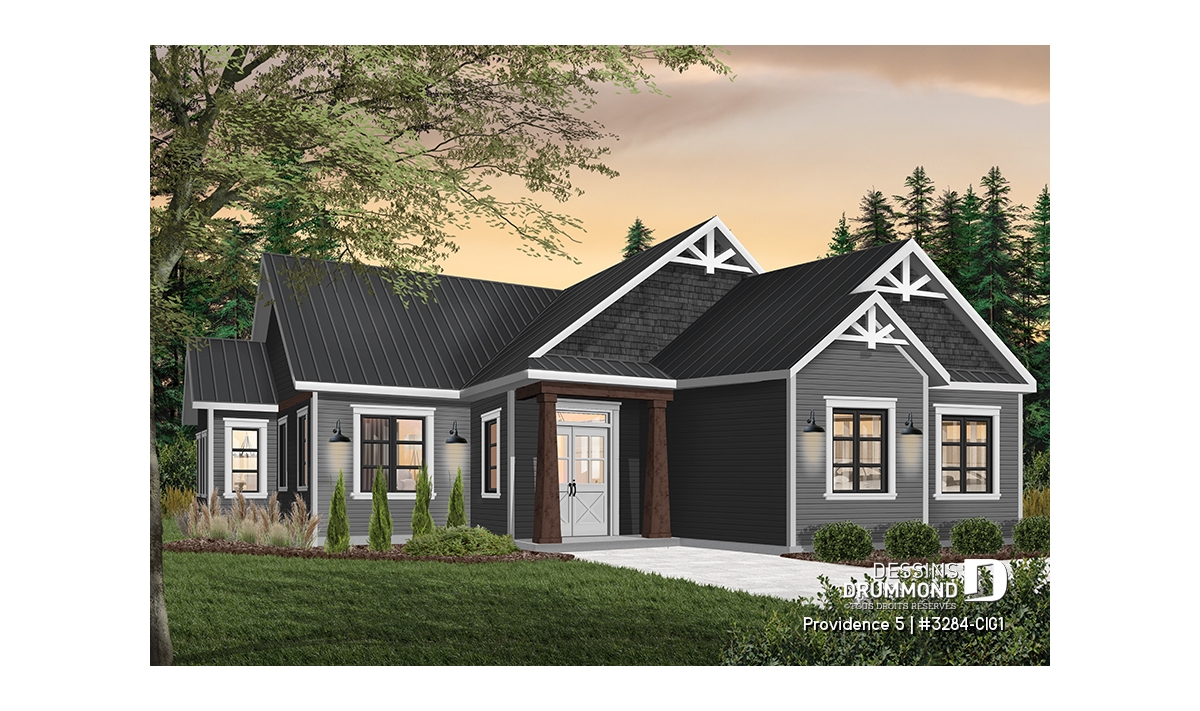

Version couleur no. 5 - Vue avant

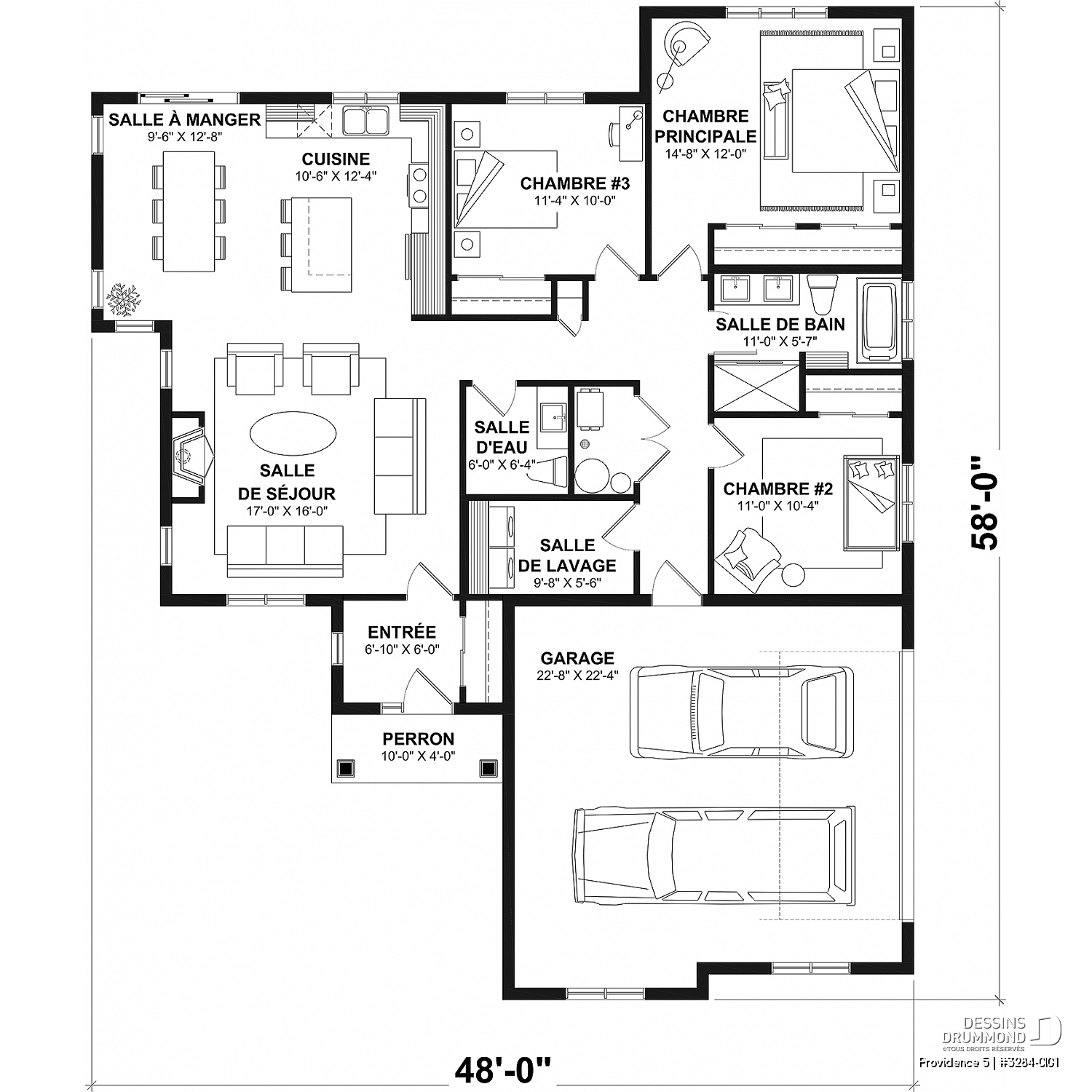

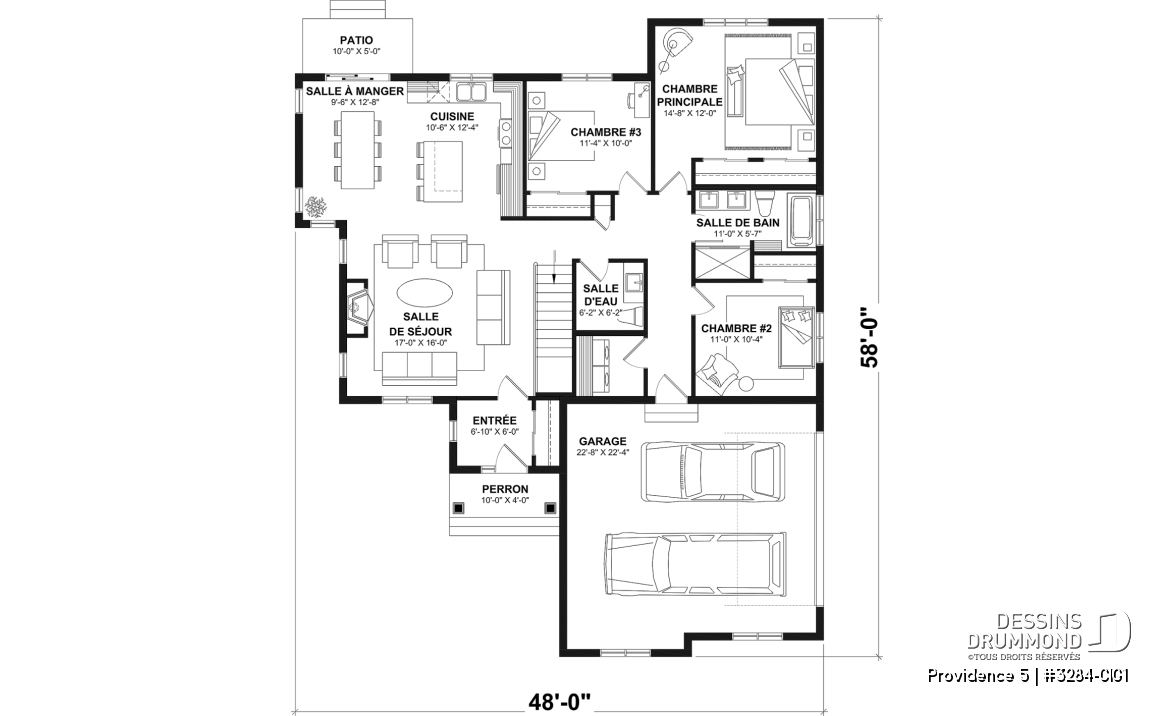

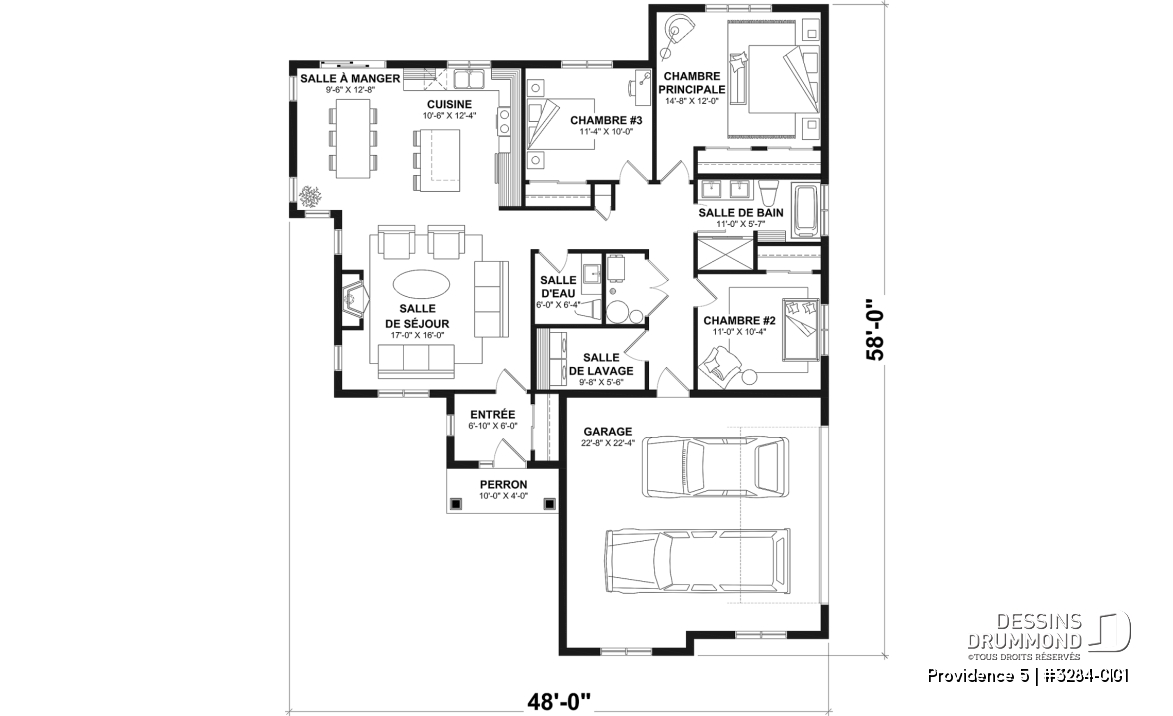

Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

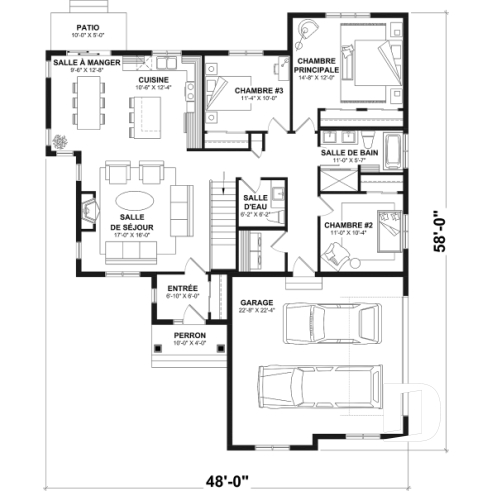

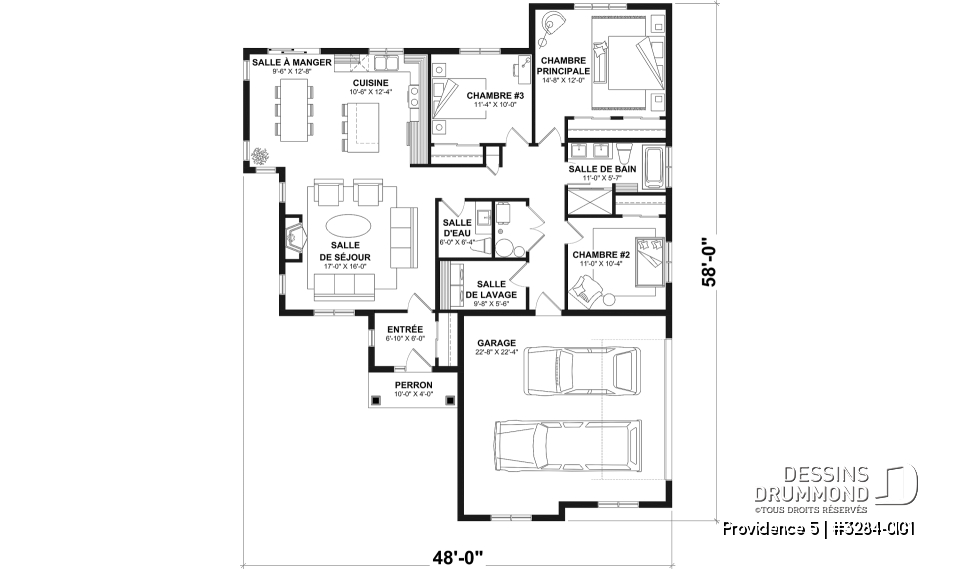

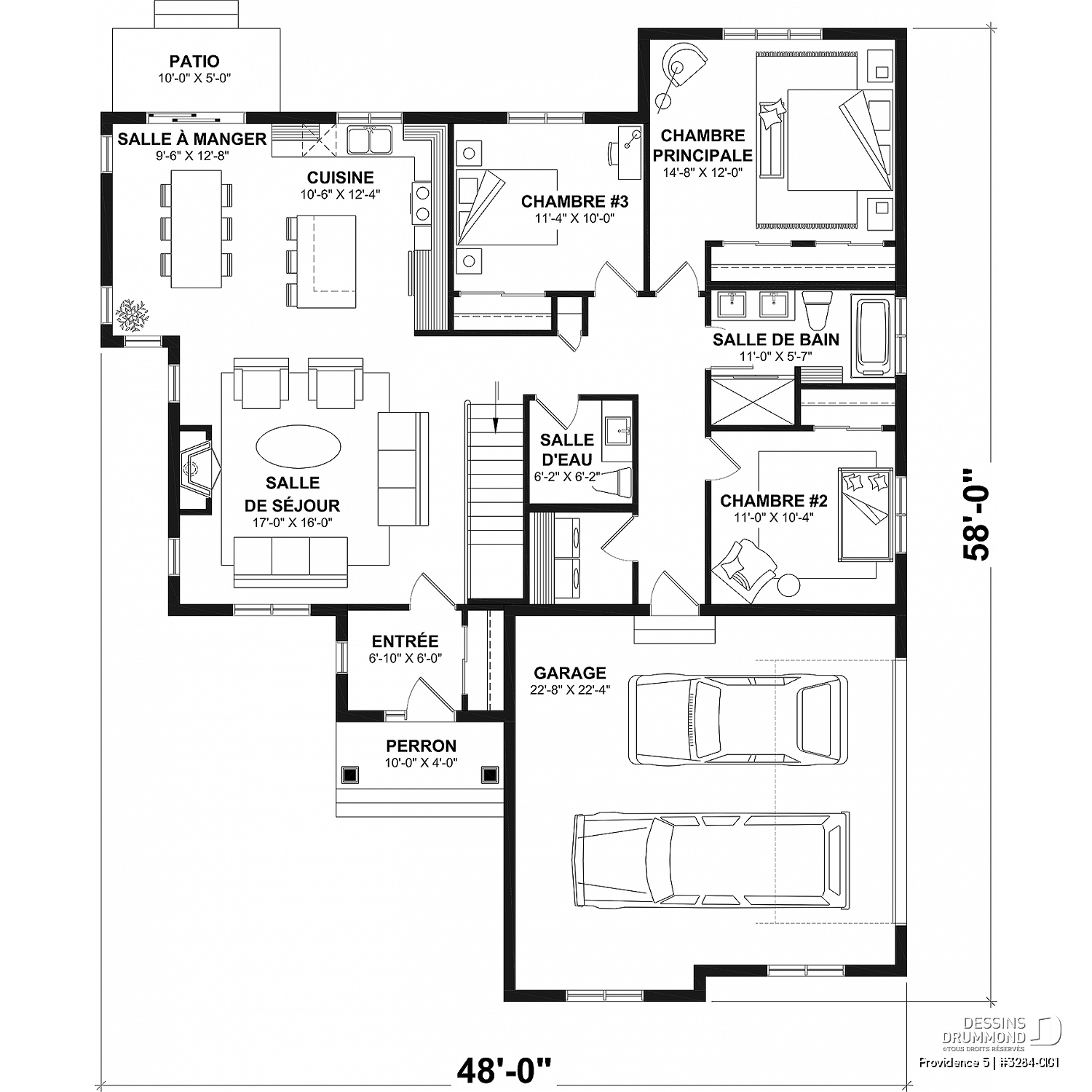

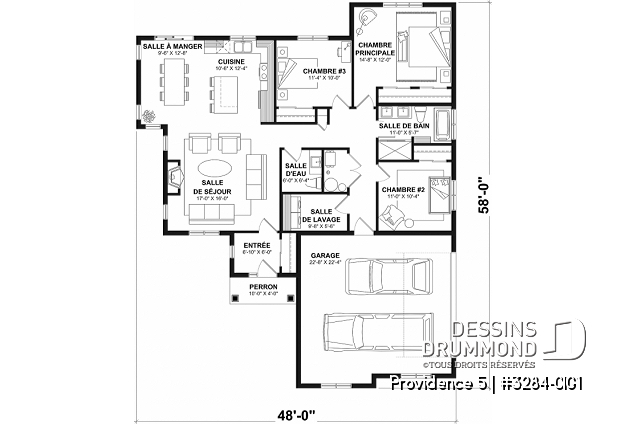

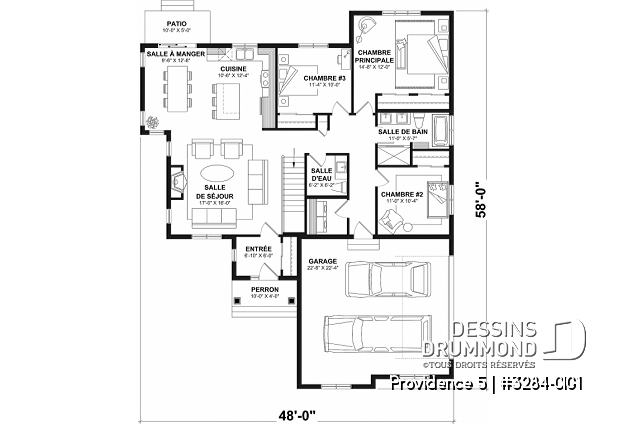

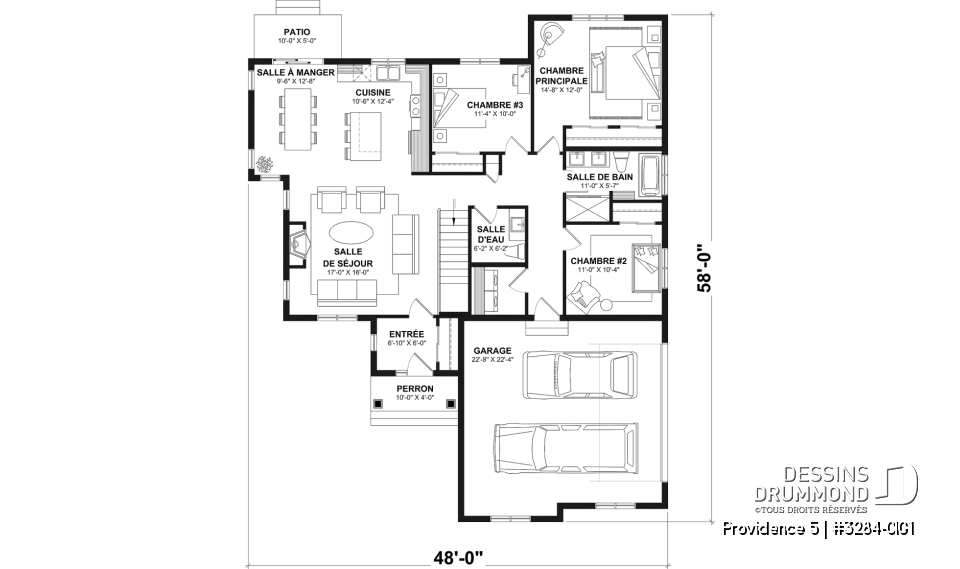

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Garage | 22'9" x 22'4" | ~ 9'4" | ||
| Chambre à coucher | 14'9" x 12'0" | ~ 9'0" | ||
| Garde-robe | 11'0" x 2'0" | ~ 9'0" | ||
| Chambre à coucher | 11'0" x 10'4" | ~ 9'0" | ||
| Garde-robe | 5'8" x 2'0" | ~ 9'0" | ||
| Garde-robe | 5'9" x 2'0" | ~ 9'0" | ||
| Garde-robe | 5'8" x 2'0" | ~ 9'0" | ||
| Chambre à coucher | 11'4" x 10'0" | ~ 9'0" | ||
| Garde-robe | 5'9" x 2'0" | ~ 9'0" | ||
| Cuisine | 10'0" x 12'8" | ~ 9'0" | ||
| Salle à manger | 10'0" x 12'8" | ~ 9'0" | ||
| Salle de séjour | 17'0" x 16'0" | ~ 9'0" | ||
| Entrée ou vestibule | 6'10" x 6'0" | ~ 9'0" | ||
| Douche | 2'0" x 6'0" | ~ 9'0" | ||
| Garde-robe | 2'0" x 6'0" | ~ 9'0" | ||
| Salle de bain complète | 11'0" x 6'0" | ~ 9'0" | ||
| Coin toilette/lavabo | 6'0" x 6'0" | ~ 9'0" | ||
| Lingerie | 1'6" x 2'0" | ~ 9'0" | ||
| Rangement | 3'4" x 6'0" | ~ 9'0" | ||
| Buanderie | 9'6" x 5'8" | ~ 9'0" | ||
| Perron abrité | 10'0" x 4'0" | N/D | ||
Estimation
Spécifications générales
| Surface aménagée totale | 1525 pi2 |
| Rez-de-chaussée | 1525 pi2 |
| Largeur | 48'0" |
| Profondeur | 58'0" |
| Hauteur dessus fondations au faite | 21'11" |
| Murs extérieurs | 2 X 6 |

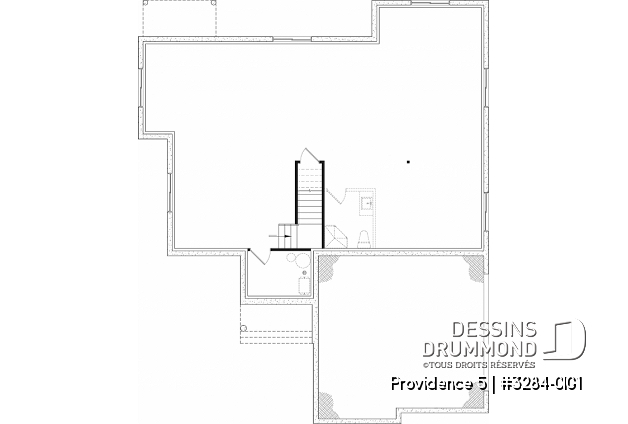

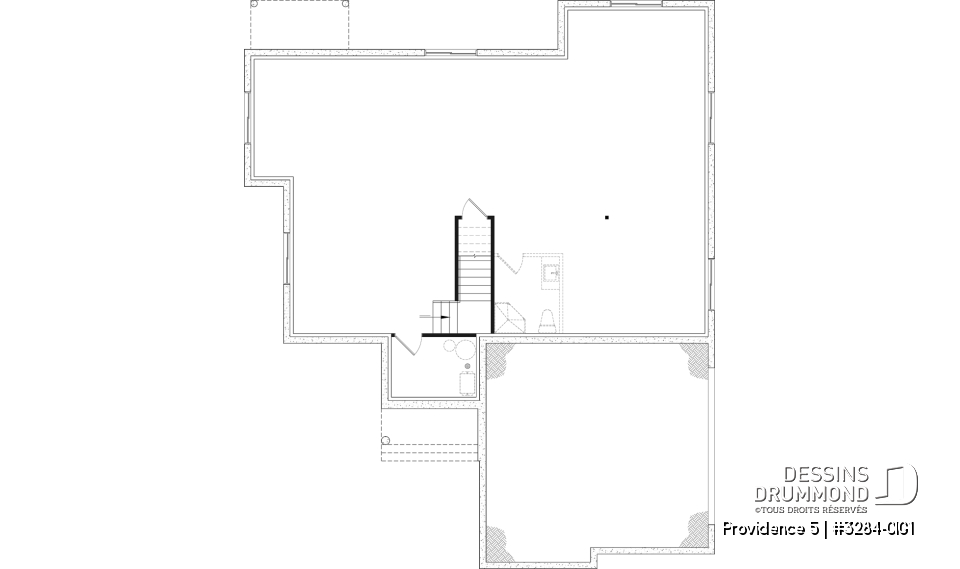

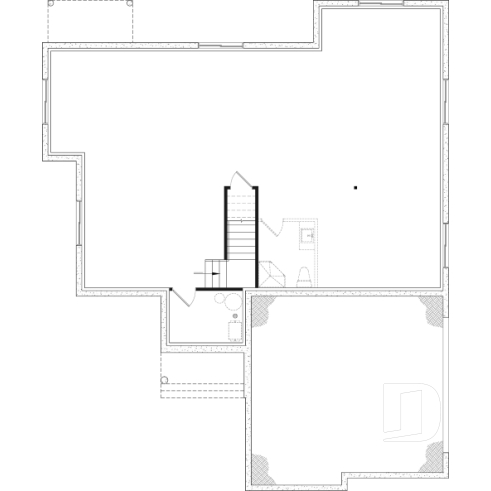

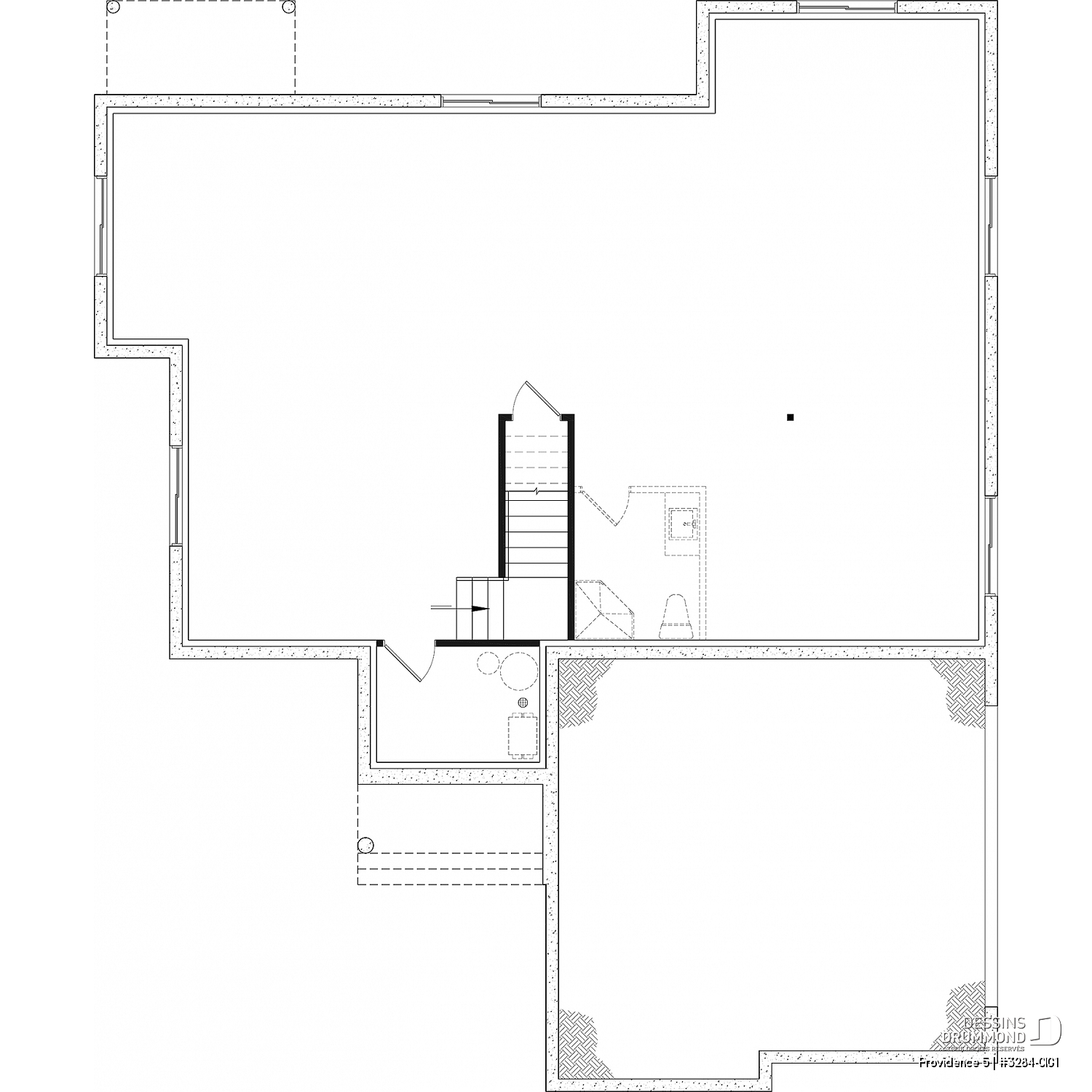

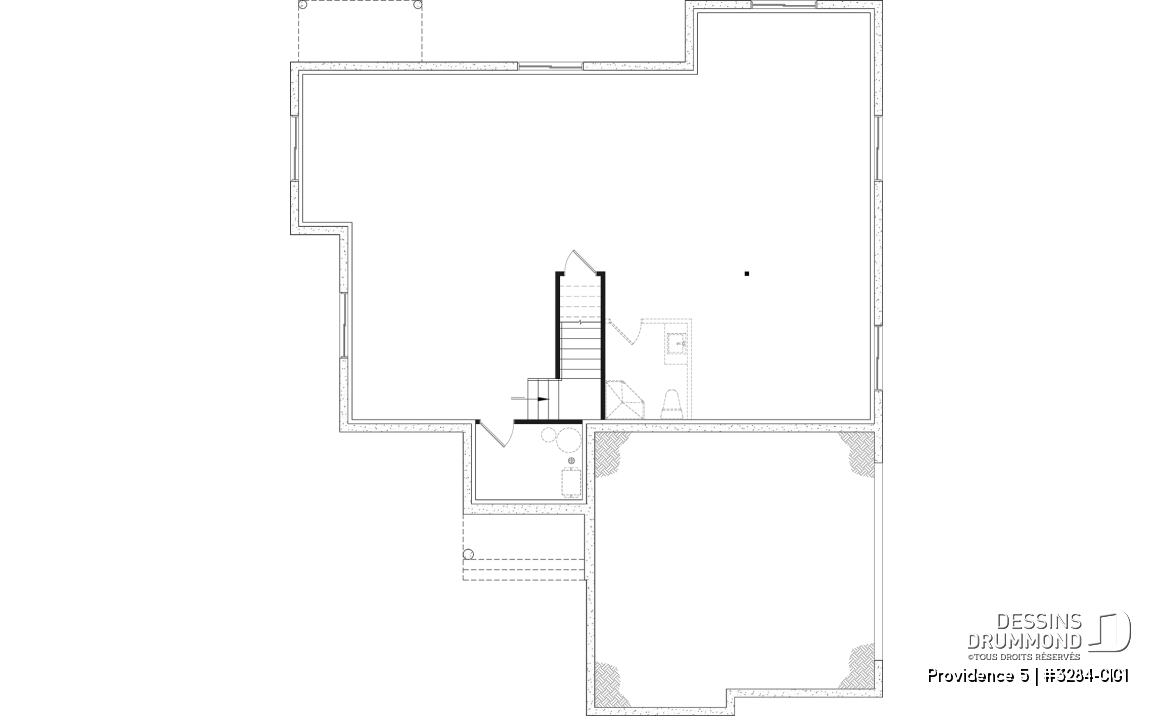

| Type de fondation incluse au plan | Dalle flottante , Sous-sol aménageable i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Vide sanitaire, Dalle monolithique |
| Conception par le bureau de | Boucherville (Montérégie) |
| Code Entrepreneur | D |
Spécifications sur les pièces
Description
Rez-de-chaussée: Vestibule, salle de séjour, salle à dîner, cuisine, 3 chambres, salle de bain complète, salle d'eau, rangement et buanderie. Garage double latéral. Dalle flottante. Autres options de fondation disponibles.
Autres informations utiles sur ce plan
Description complète
Plan de maison pour terrain étroit avec garage double latéral, et plafond à 9 pieds!
En réponse à une demande croissante pour des modèles d’allure champêtre et rustique à la fois, exposant des poutres de bois décoratives en façade, nous vous proposons ici une version pour terrain étroit du modèle de base de cette nouvelle collection de plans de maison de style Craftsman, offrant 3 chambres. Cette variante propose donc tous les plafonds à 9’ de hauteur et un garage double avec entrée latérale, le tout totalisant 48’ de largeur.
Ce modèle comporte aussi un plancher à aire ouverte à la salle de séjour, salle à dîner et cuisine. Cuisiner et jaser avec ses invités tout en écoutant crépiter le feu à la salle de séjour et sirotant un verre de rouge, c'est toujours tendance! De plus, le grand îlot à la cuisine favorisera la communication avec vos invités ou l’aide aux études tout en préparant le souper! Beaucoup de lumière naturelle dans l’espace salle à dîner et cuisine.
Les trois chambres de bon format se partagent une salle de bain complète avec double vanité, bain et grande douche séparés, ainsi qu’une autre salle d’eau fort pratique pour les matins occupés!
Élément à noter : une pièce buanderie et un grand rangement sont localisés près de l’accès du garage.
Pour ce modèle-ci, nous vous proposons une version maison pour terrain étroit avec garage double latéral, mais notez que d’autres versions sans garage et avec garage frontal sont également disponibles.
De plus, ce plan inclut une dalle flottante, mais d’autres options de fondation sont disponibles .
Il est possible d’effectuer des modifications au plancher de ce plan, via notre service de modification de plan en ligne, ou dans l’une de nos [url=http://www.dessinsdrummond.com/agences.html]22 agences régionales au Québec[/url
Éléments distinctifs
Maison champêtre rustique avec poutres décoratives exposées.
Modèle idéal pour terrain étroit et en coin de rue.
Vestibule avec garde-robe.
Plancher à aire ouverte avec foyer central.
Grand îlot à la cuisine.
Trois chambres se partagent une salle de bain complète avec bain et douche séparés, et une salle de douche.
Buanderie localisée près de l'entrée du garage.
Garage double avec accès direct à la maison.
Dalle flottante prévu comme fondation, mais plusieurs autres options sont disponibles.
Particularité(s) du plan
Ilôt, Plafond à plus de 8', Foyer, Salle de lavage au rez-de-chaussée, Garage latéral, Vestibule, Aire ouverte, Bain et douche séparés, Évier double
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
