Lombardo (3233)
Grand plan de plain-pied, 3 chambres, garage double, terrasse abritée, foyer, grande buanderie, suite parents

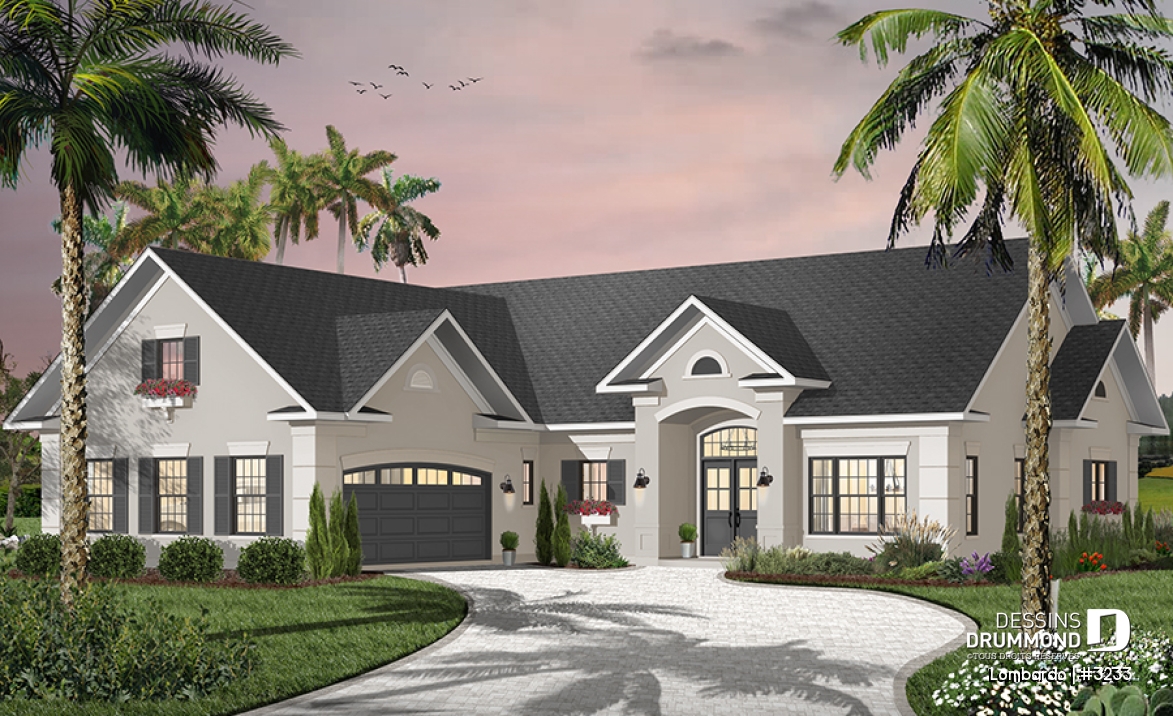

Vue avant - MODÈLE DE BASE

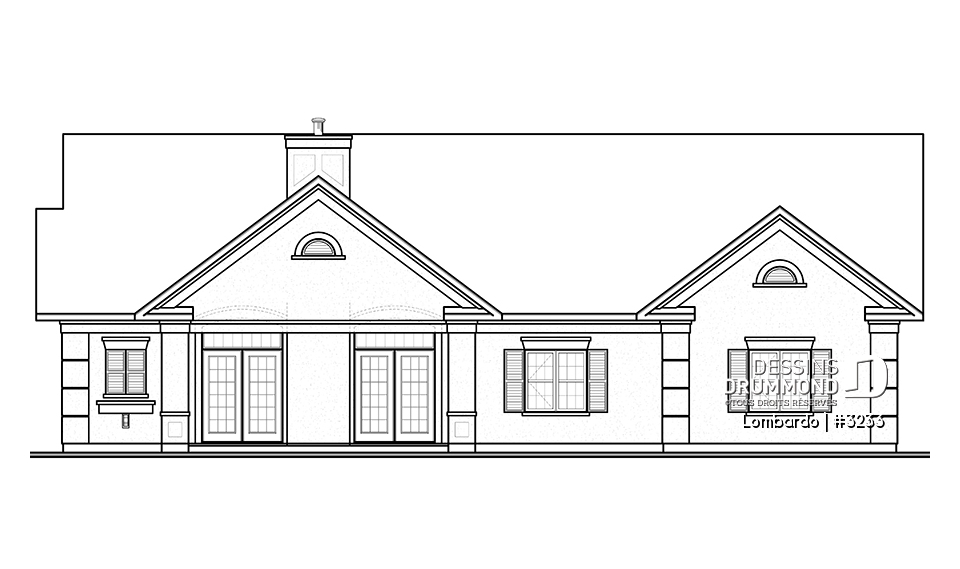

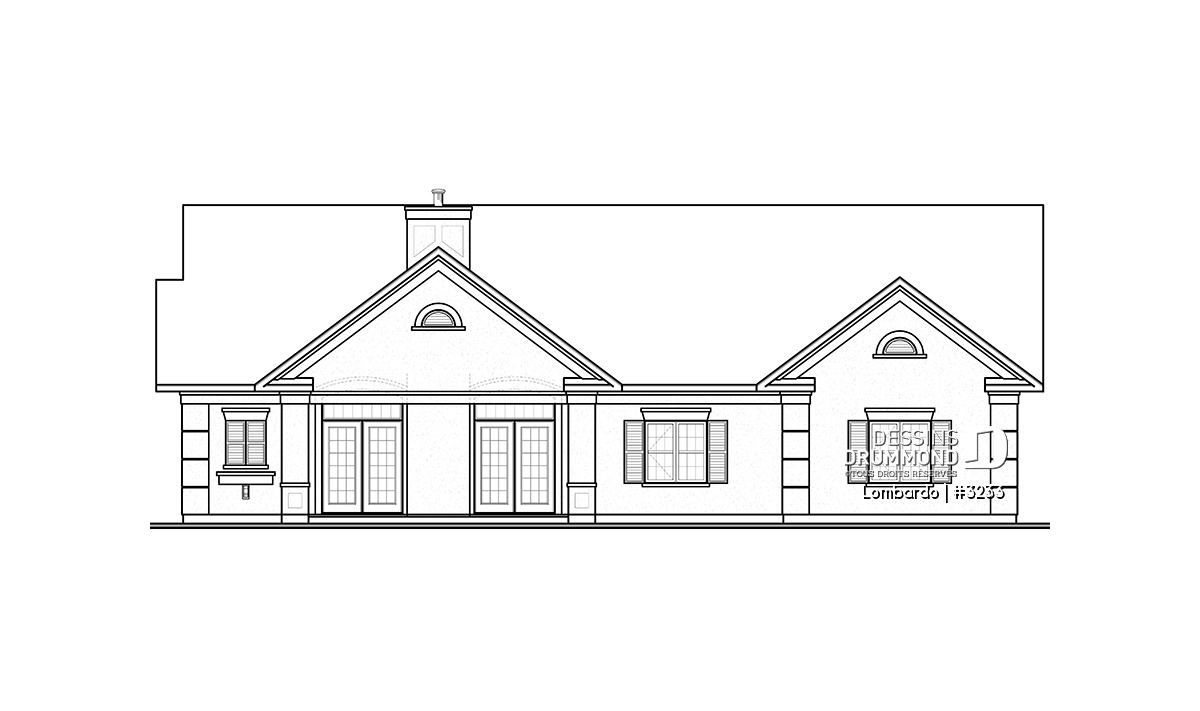

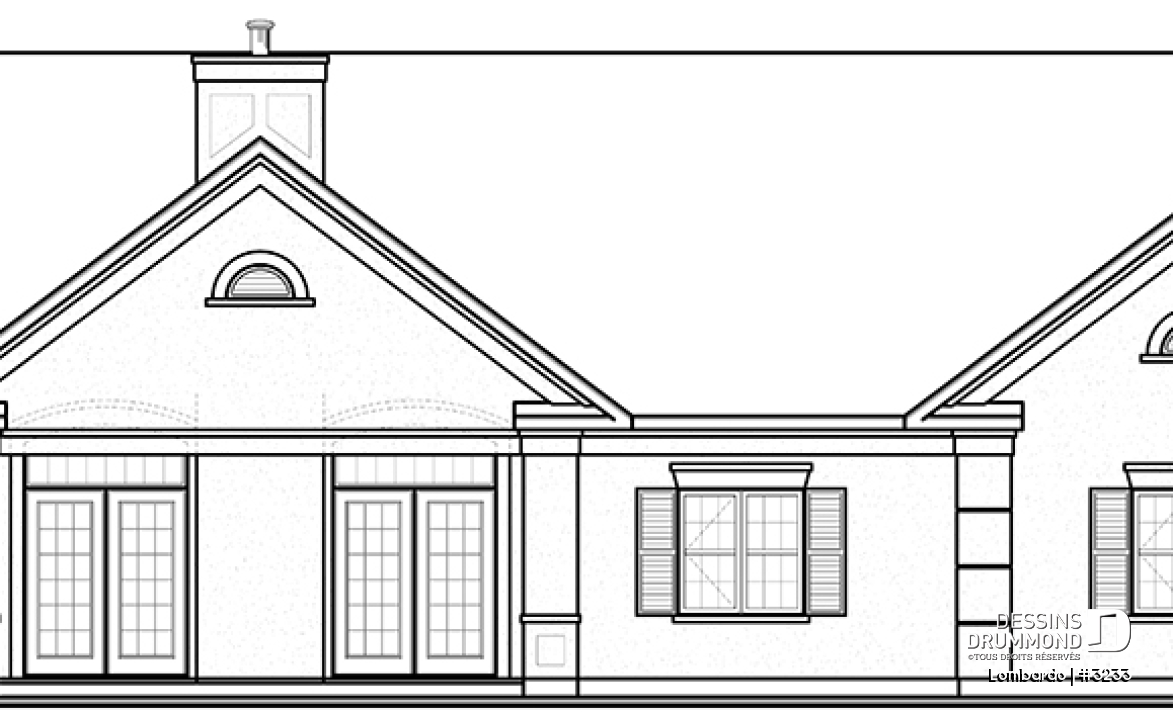

Élévation arrière

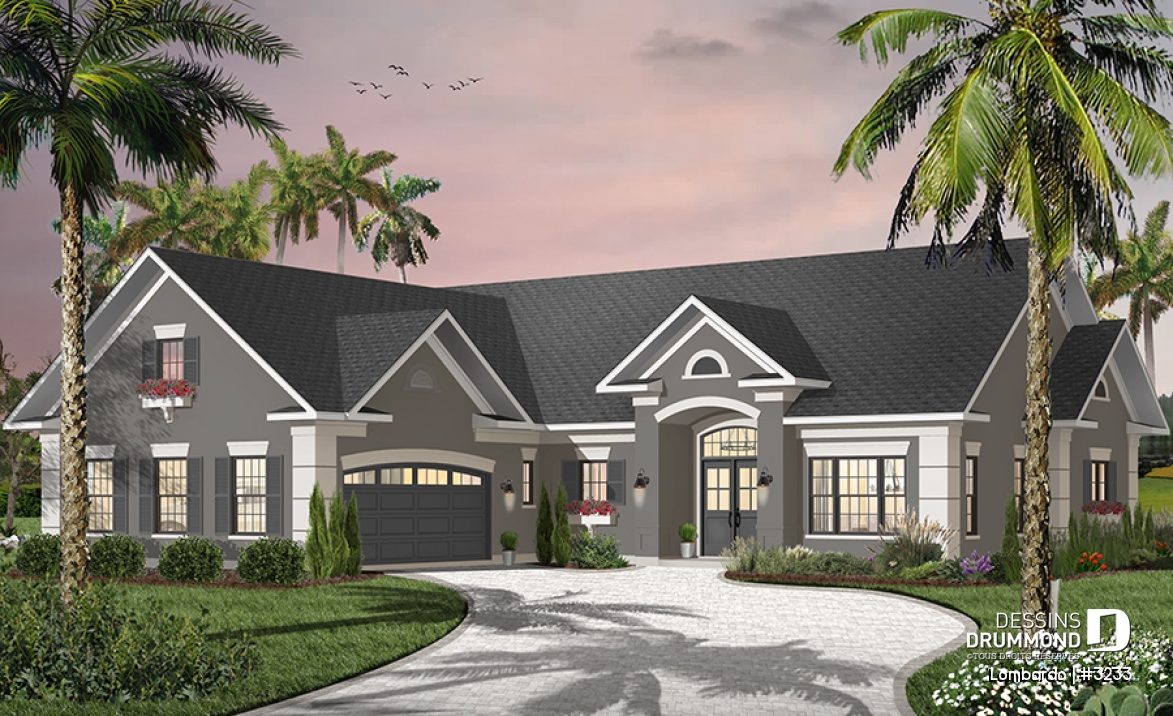

Version couleur no. 1 - Vue avant
Version couleur no. 2 - Vue avant

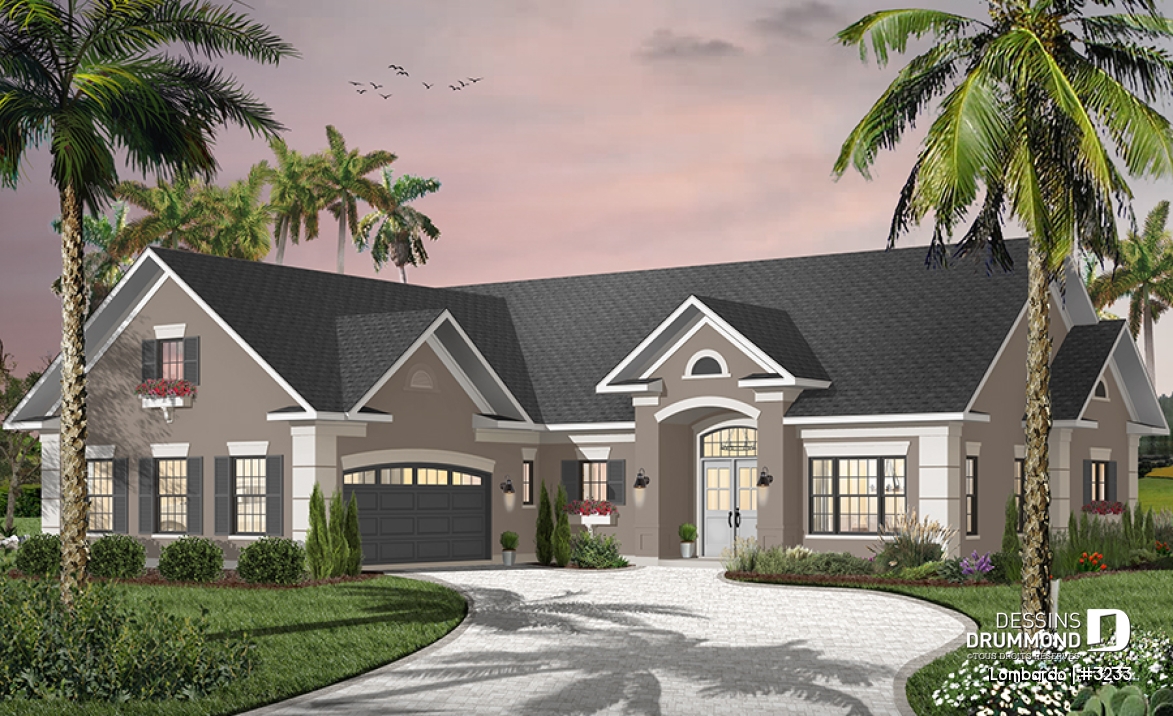

Version couleur no. 3 - Vue avant

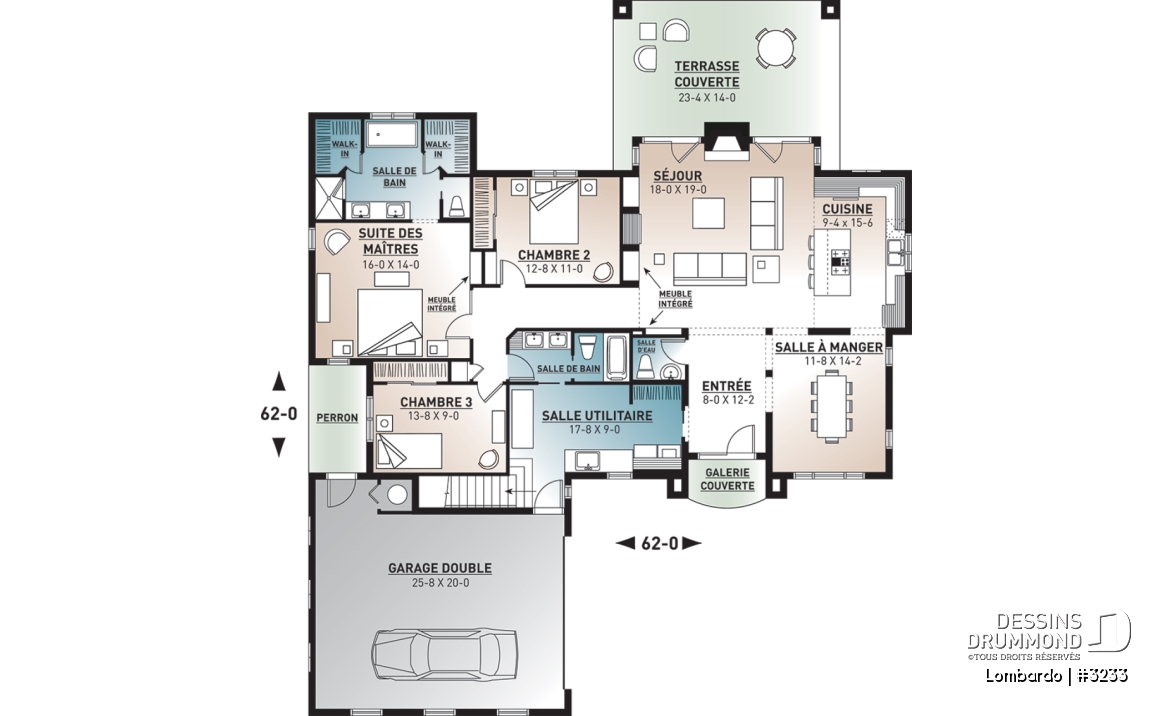

Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

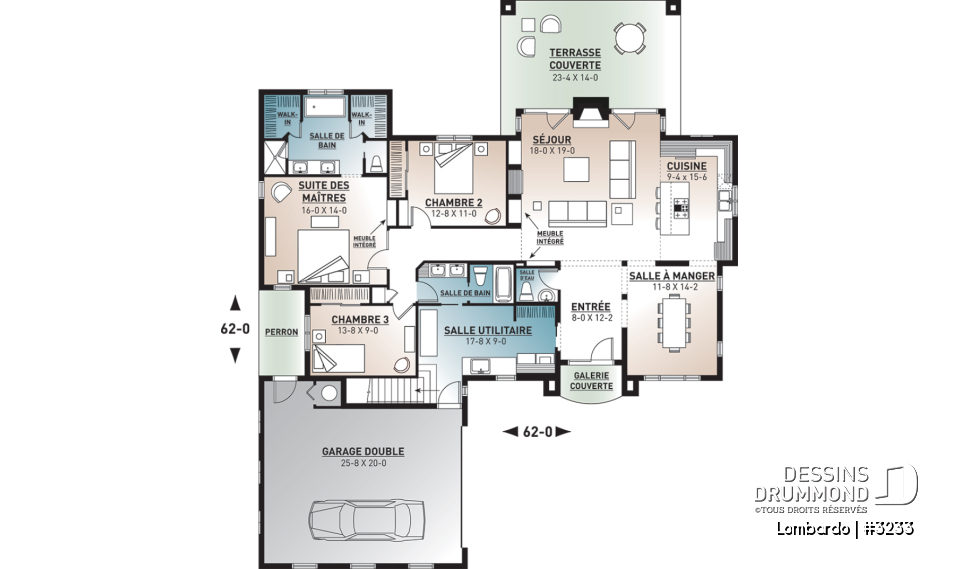

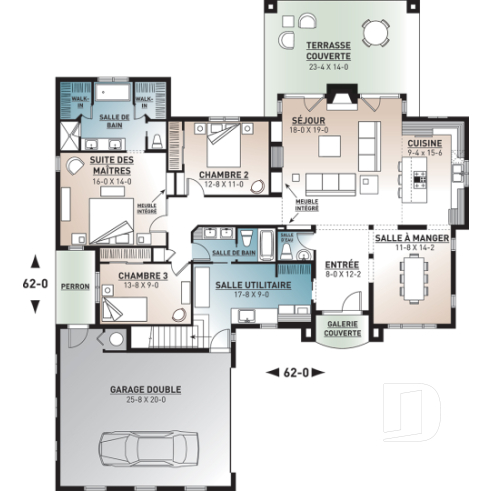

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Cuisine | 9'4" x 15'6" | ~ 9'2" | ||
| Garde-manger | 2'0" x 2'0" | N/D | ||
| Salle à manger | 11'8" x 14'2" | ~ 9'2" | ||
| Salle de séjour | 18'0" x 19'0" | ~ 10'6" | ||
| Entrée ou vestibule | 8'0" x 12'2" | ~ 10'6" | ||
| Salle de bain complète | 12'4" x 5'0" | ~ 9'2" | ||
| Suite des maîtres | 16'0" x 14'0" | ~ 9'2" | ||
| Salle de bain complète | 16'0" x 10'4" | ~ 9'2" | ||
| Walk-in | 4'9" x 5'7" | ~ 9'2" | ||
| Walk-in | 4'9" x 5'7" | ~ 9'2" | ||
| Chambre à coucher | 12'8" x 11'0" | ~ 9'2" | ||
| Garde-robe | 2'0" x 7'2" | ~ 9'2" | ||
| Chambre à coucher | 13'8" x 9'0" | ~ 9'2" | ||
| Garde-robe | 7'8" x 2'0" | ~ 9'2" | ||
| Garage | 25'8" x 20'0" | ~ 8'6" | ||
| Salle utilitaire (buanderie +) | 17'8" x 9'0" | ~ 9'2" | ||
| Lingerie | 2'0" x 2'0" | ~ 9'2" | ||
| Rangement | 3'3" x 3'4" | ~ 8'6" | ||
| Perron abrité | 8'0" x 4'0" | N/D | ||
| Terrasse abritée | 23'4" x 14'0" | N/D | ||
| Demie salle de bain ou coin toilette | 5'4" x 4'4" | ~ 9'0" | ||

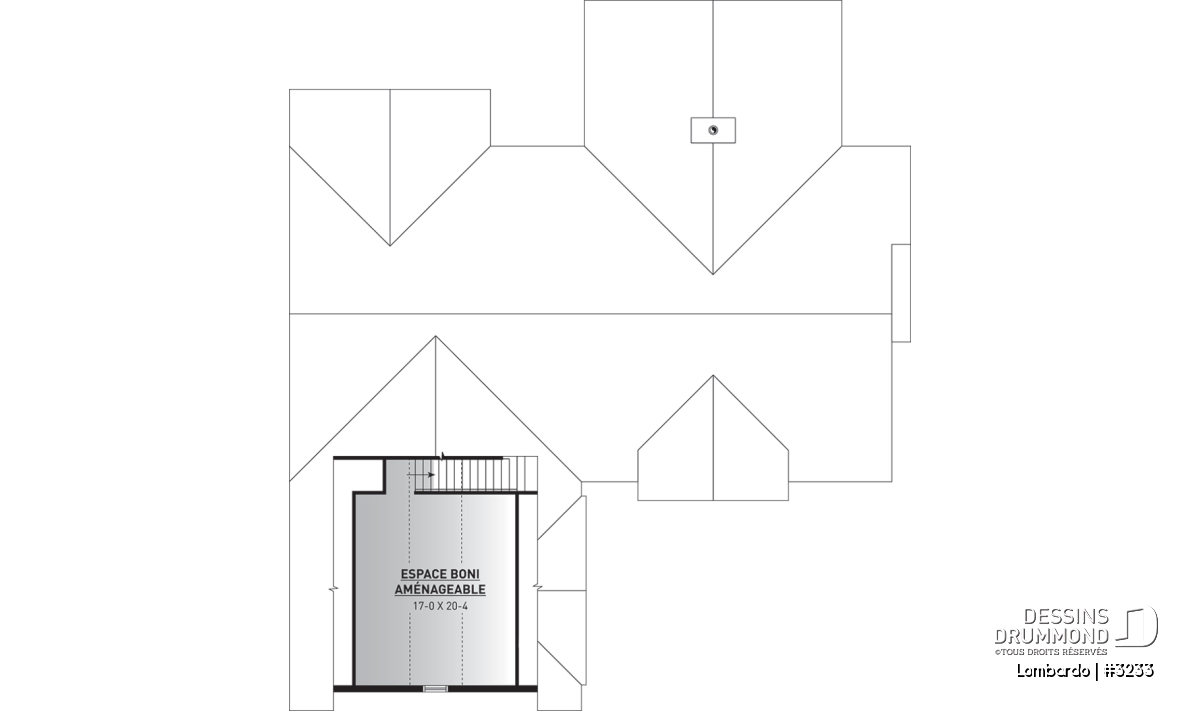

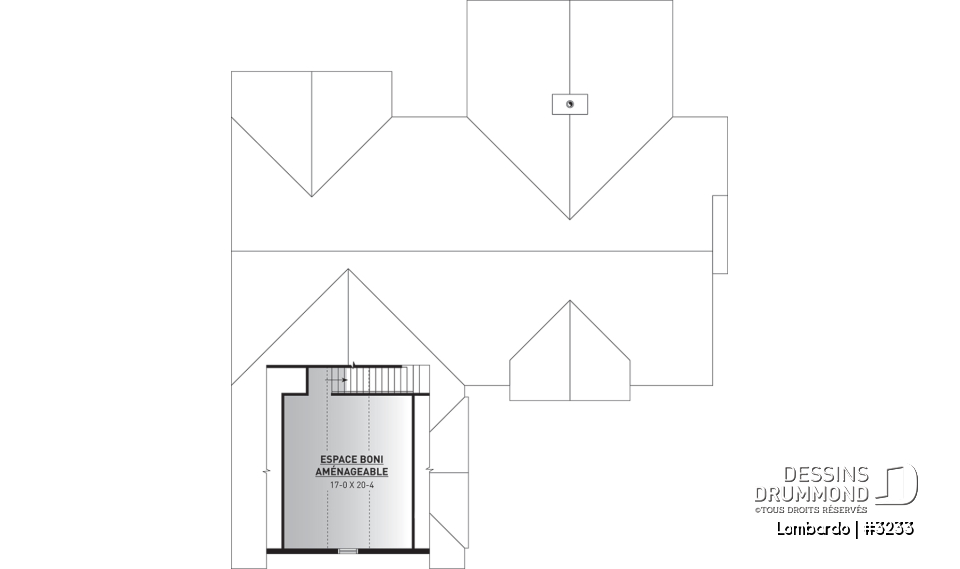

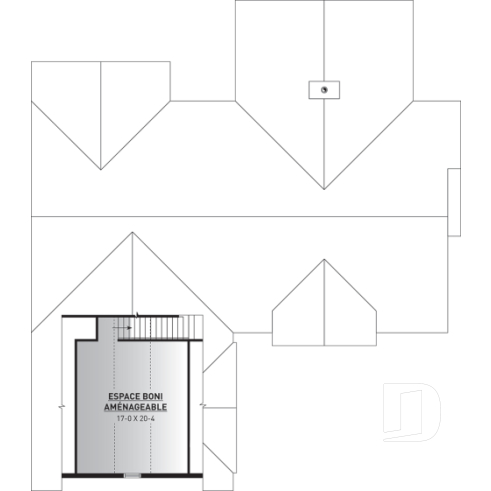

| Espace boni | ||||
| Pièces | Dimensions | Plafond | ||
| Espace boni aménageable | 17'0" x 20'4" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 2080 pi2 |
| Rez-de-chaussée | 2080 pi2 |
| Espace boni | 0 pi2 |
| Largeur | 62'0" |
| Profondeur | 62'0" |
| Hauteur dessus fondations au faite | 23'1" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Dalle monolithique i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Sous-sol aménageable, Dalle flottante, Vide sanitaire |
| Code Entrepreneur | E |
Spécifications sur les pièces
Description
Rez-de-chaussée: Plafond à 9'. Entrée, salle à manger, cuisine-dînette, salle de séjour, trois chambres dont une suite chambre des maîtres avec salle de bain privée, autre salle de bain, coin toilette, salle utilitaire, garage double avec espace rangement au-dessus.
Autres informations utiles sur ce plan
Description complète
Grand plan de plain-pied avec garage double et suite des parents
.
Éléments distinctifs
Plafond à 9 pi partout et augmenté à plus de 10 pi à l'entrée et la salle de séjour. Belle organisation intérieure avec partage de la salle de séjour et de l'espace cuisine-dînette, quelques built-in et un porche aménagé à l'arrière. Sans oublier, un espace rangement, au-dessus du garage, accessible à partir de la salle utilitaire.
Particularité(s) du plan
Plafond à plus de 8', Espace boni aménageable, Meuble(s) encastré(s), Terrasse abritée, Garage latéral, Ilôt, Foyer, Suite des maîtres au rdc, Salle de lavage au rez-de-chaussée, Walk-in double ch. maîtres, Bain et douche séparés, Évier double
Style(s) architectural du plan
Ranch, Vacances, bordure de lac, Floride, Américain, Méditerranéen, Européen, En forme de L
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
08 Septembre 2019
Mathieu Labrosse
La superficie est bien pour le plancher du rez de chaussée et ne comprend pas le sous-sol?
09 Septembre 2019
Marie-France Roger
Bonjour,
oui, le rez-de-chaussée est au total 2080 pi. carrés. Il y a une pièce boni de 433 pi.carrés non inclus dans le 2080. Le garage de 602 pi.carrés n'est pas non plus inclus dans le 2080 pi.carrés.
Merci et laissez moi savoir si vous avez d'autres questions!
Marie
20 Octobre 2014
Christian
bonjour j aimerais savoir si il y a une version sans garage
20 Octobre 2014
Service à la clientèle
Bonjour et merci d'avoir pris let temps de nous écrire.
Il nous fera plaisir de vous faire parvenir un estimée gratuit pour ce plan sans garage dans les deux jours ouvrables qui suivent la recéption de cette demande en ligne.
N'hésitez pas de me relancer si je peux vous assister davantage.
Bien à vous
Deb
23 Mai 2011
michel cousineau
est ce possible d'avoir une estimation des cout de construction pour fondation et structure seulement?
25 Mai 2011
Service à la clientele
Cher monsieur Cousineau,
Merci de votre intérêt envers Dessins Drummond.
Le coût de construction indiqué comprend tout, sauf le terrain, les taxes et les connexions aux services de la ville. Les fondations et le coffrage sont donc inclus dans les coûts. Les coûts de construction sont des moyennes provinciales qui peuvent varier de 10 à 30% selon la région et la saison de construction.
Nous ne pouvons cependant pas vous fournir les coûts pour la fondation et la structure seulement. Vous devrez vous adresser à un entrepreneur en construction dans votre région pour obtenir une estimation pour la fondation et la structure.
Si vous avez d'autres questions, vous pouvez me recontacter ou contacter l'Agence Dessins Drummond de votre région. Nous nous ferons un plaisir de vous répondre.
Bien à vous,
France, Service à la clientèle
27 Novembre 2010
Noel; Bourdeau
Est-ce que la salle de séjour en arrière est compris dans l'aire vivable?
Le 433 pieds boni c'est quoi?
La pièce au-dessus du garage est-elle une option?
29 Novembre 2010
Service à la clientele
Cher monsieur Bourdeau,
Merci de votre intérêt pour Dessins Drummond.
Par salle de séjour, si vous entendez l'espace qui est situé derrière le foyer, non, il n'est pas inclus dans la surface habitable puisqu'il s'agit en fait d'une galerie couverte. Le 433 pieds carrés boni est la surface de la pièce située au dessus du garage qui fait partie intégrante du plan.
Pour toute autre question, n'hésitez pas à me recontacter ou à contacter l'Agence Dessins Drummond de votre région. Nous nous ferons un plaisir de vous répondre.
Bien à vous,
Doreen, Service à la clientèle
