Dambroise (3224)
Plan de maison plain-pied, 3 à 4 chambres, garage double, plafond 9', bureau, buanderie, superbe cuisine

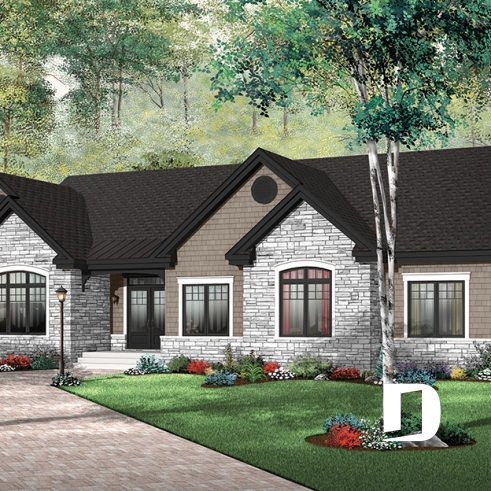

Version couleur no. 3 - Vue avant

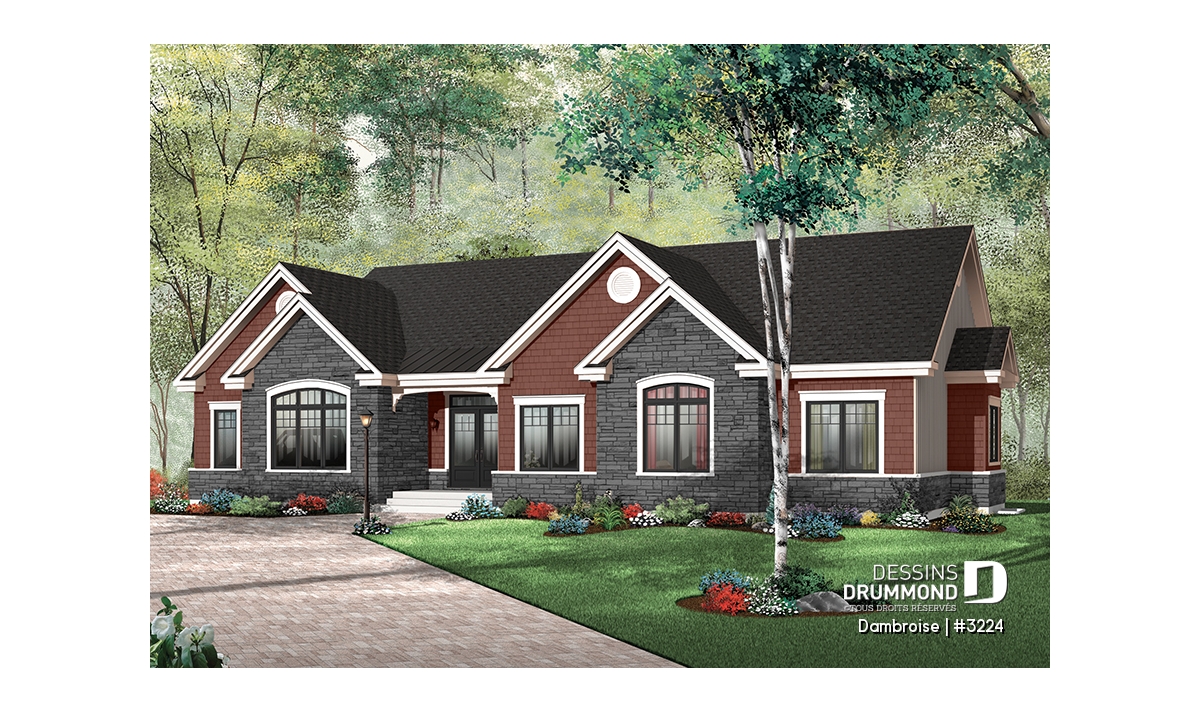

Vue avant - MODÈLE DE BASE

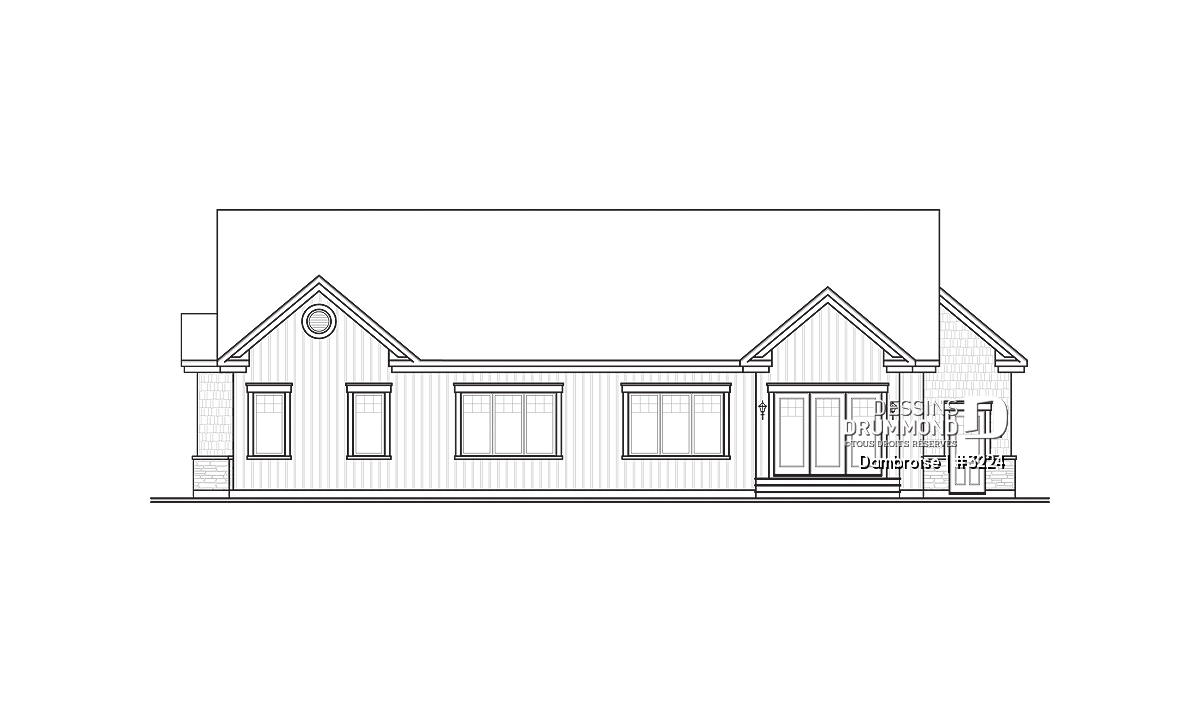

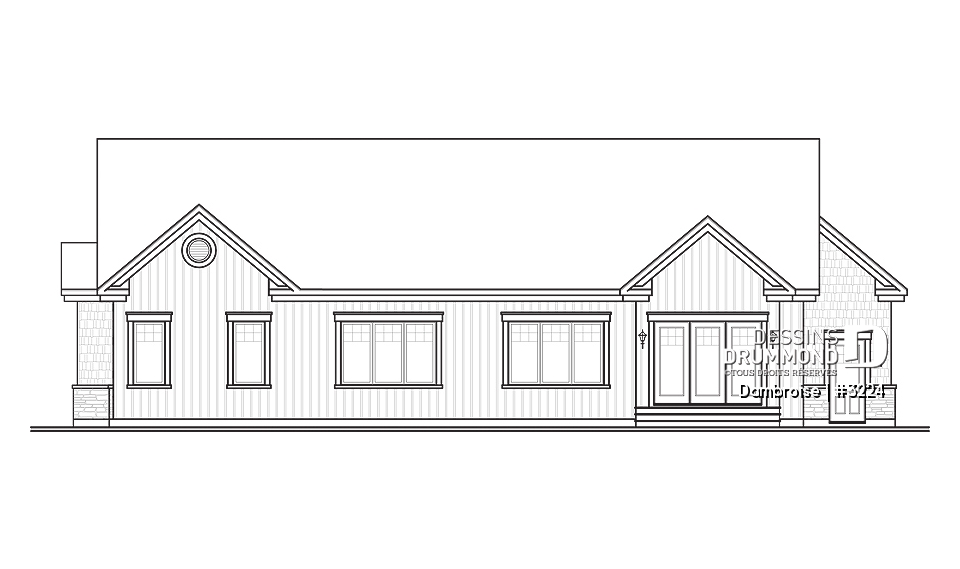

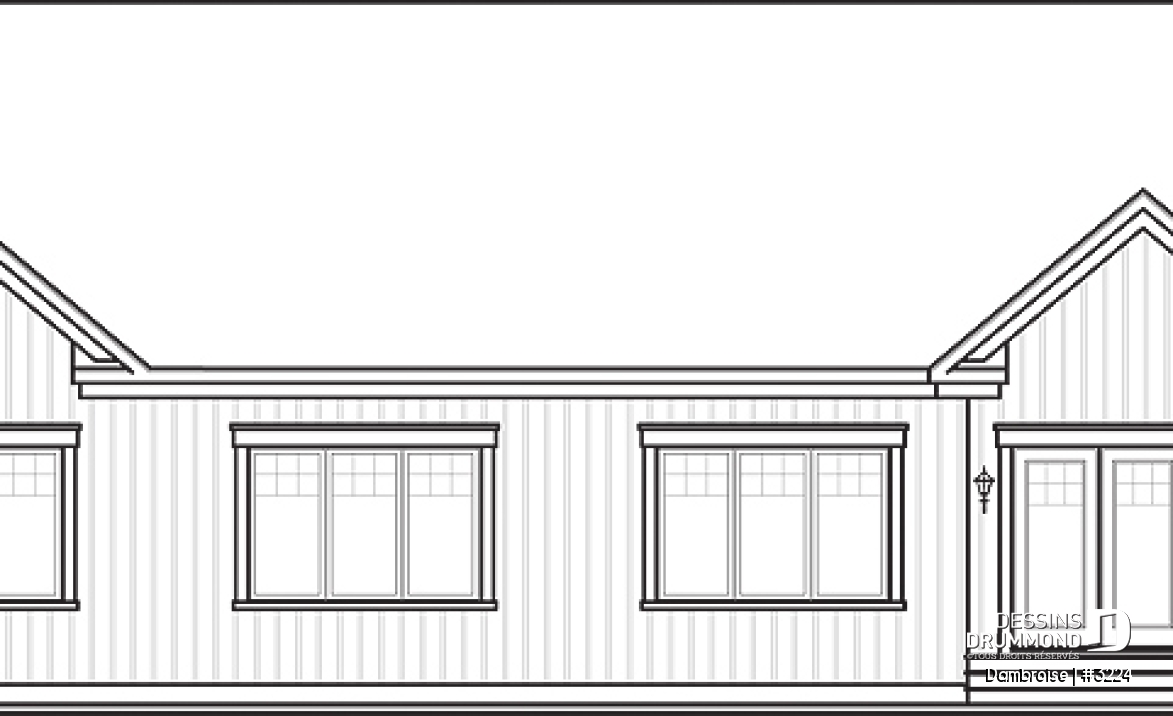

Élévation arrière

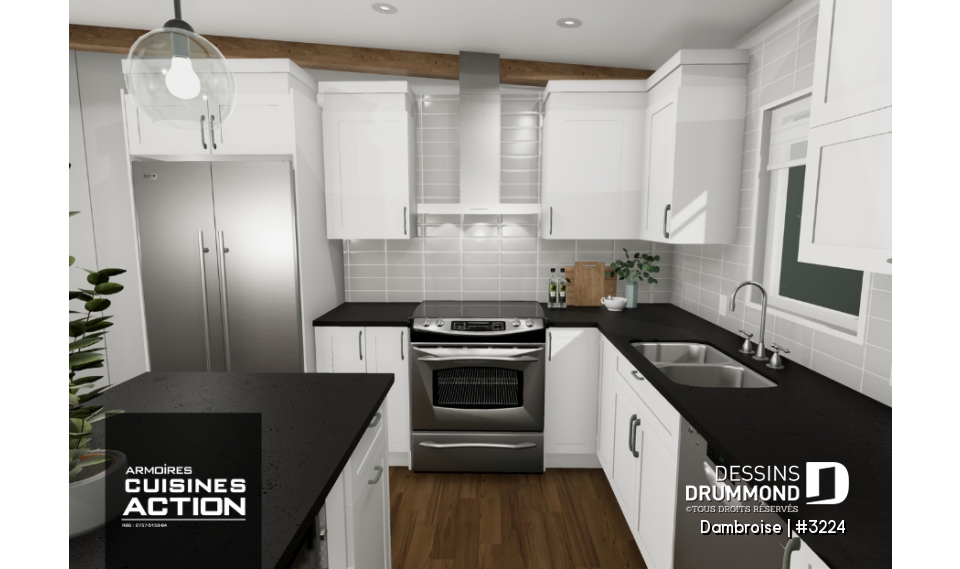

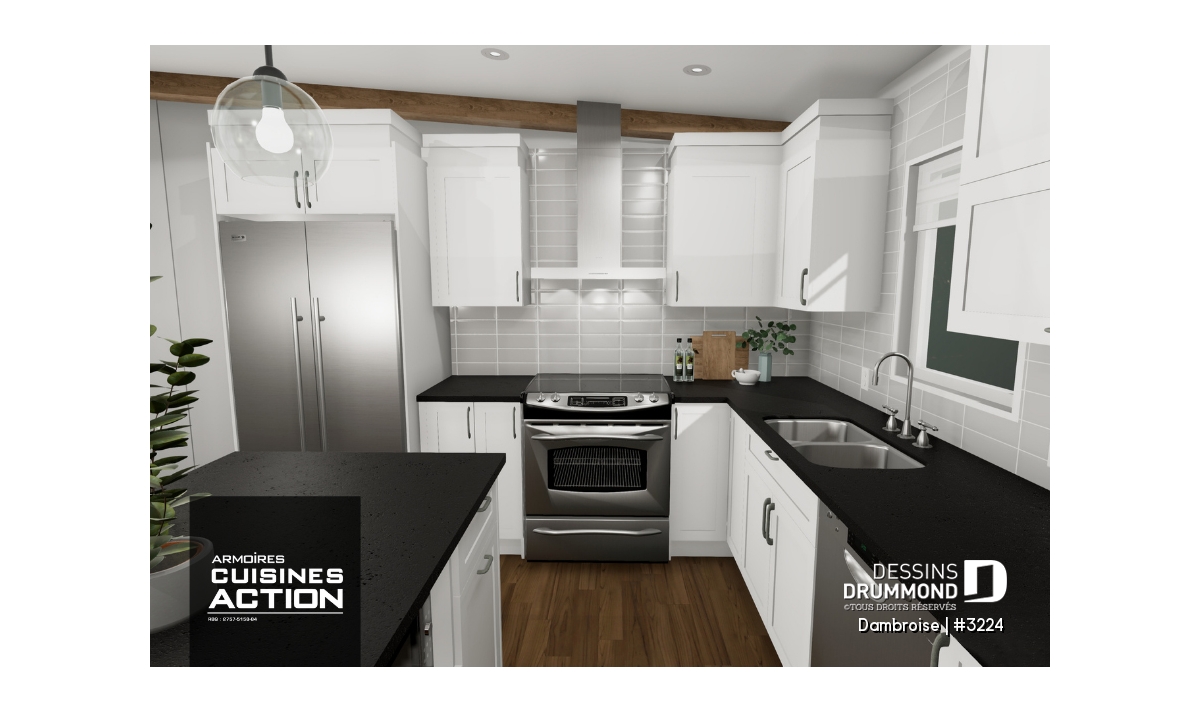

Vue intérieure
Version couleur no. 1 - Vue avant

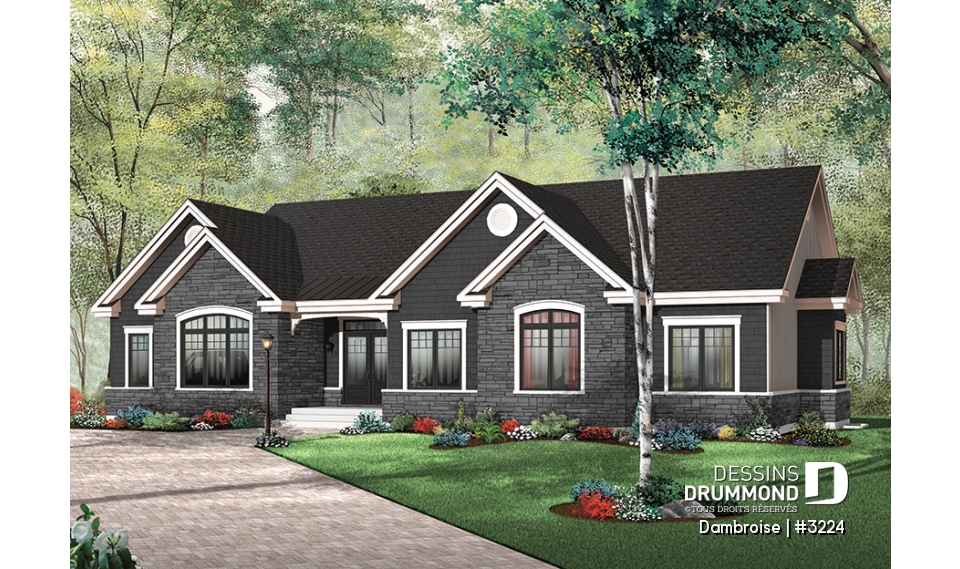

Version couleur no. 2 - Vue avant

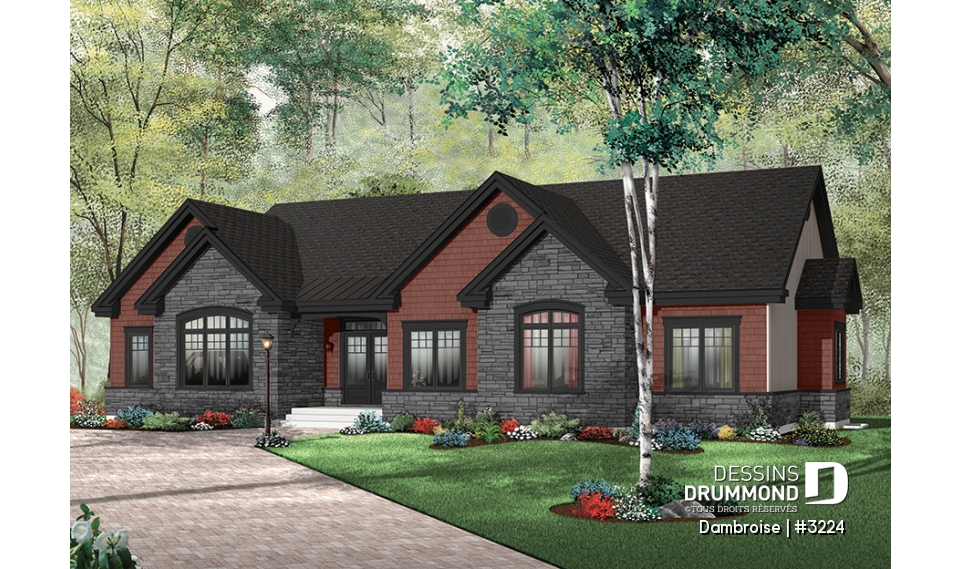

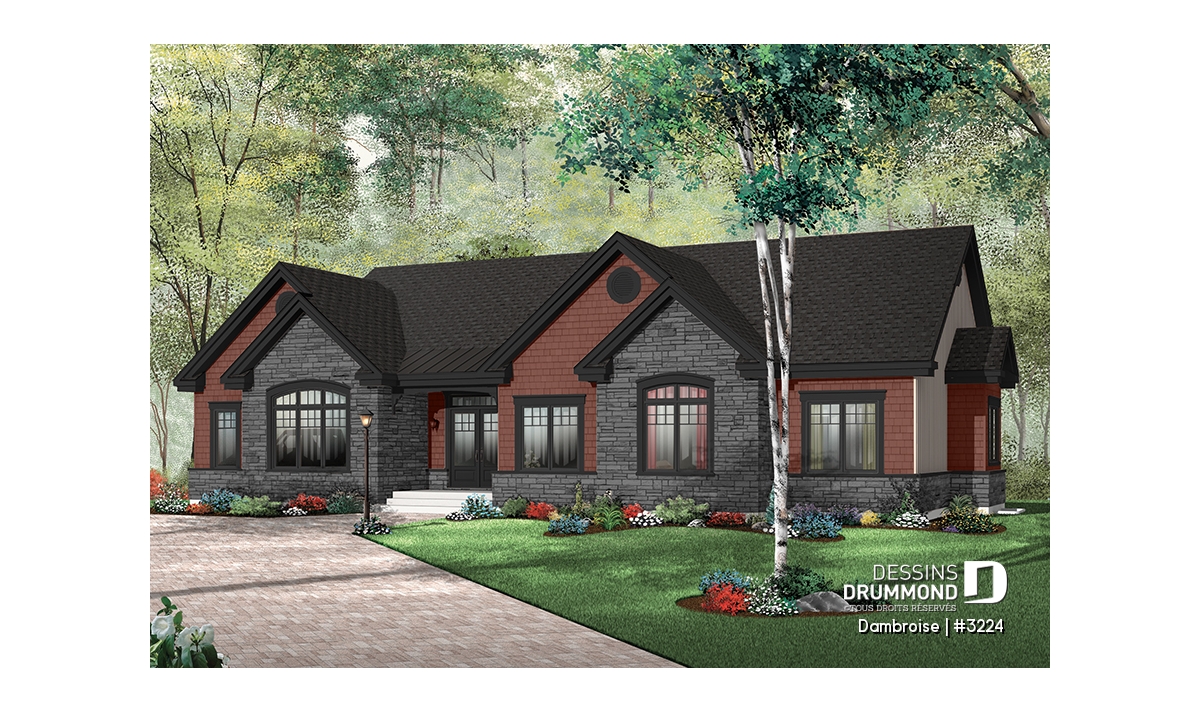

Version couleur no. 4 - Vue avant

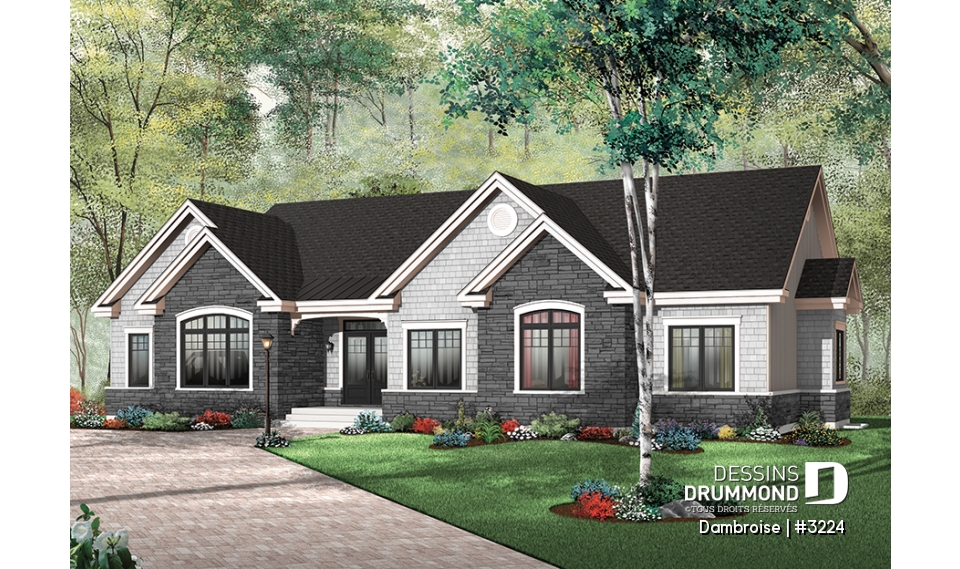

Version couleur no. 5 - Vue avant

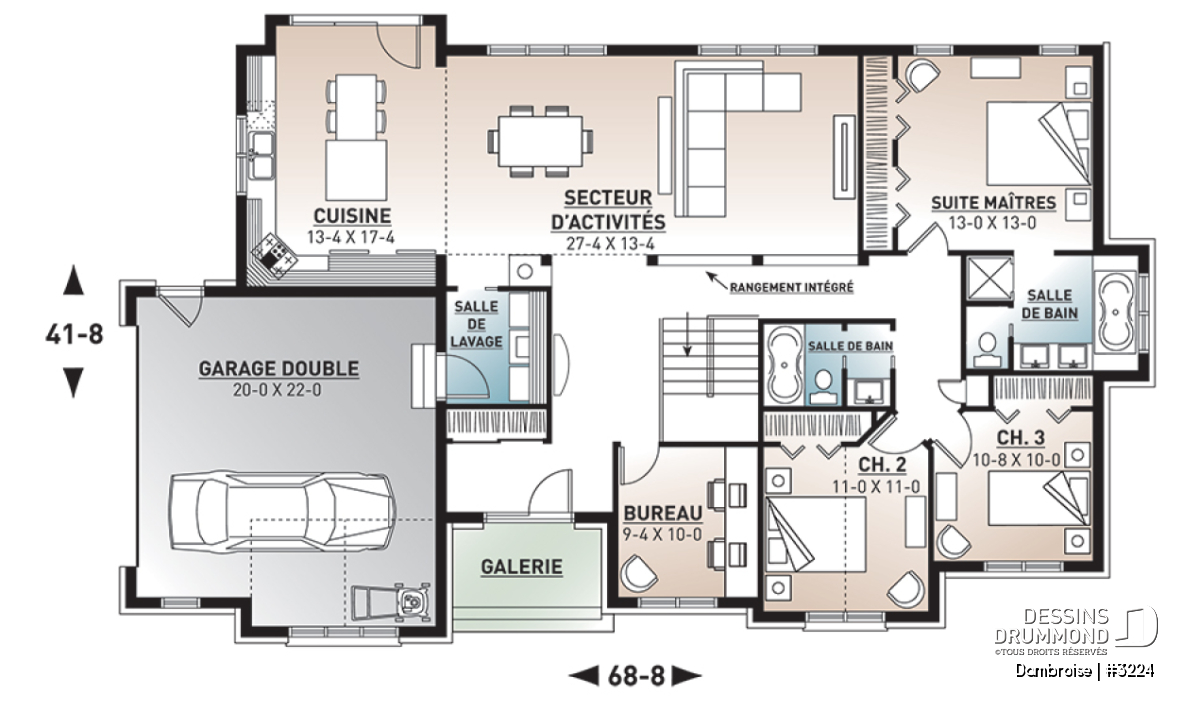

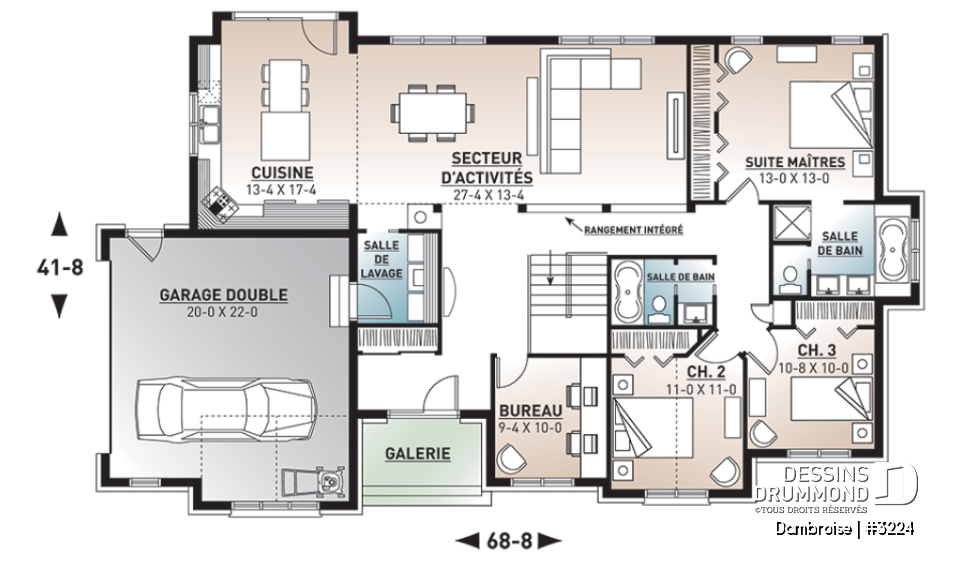

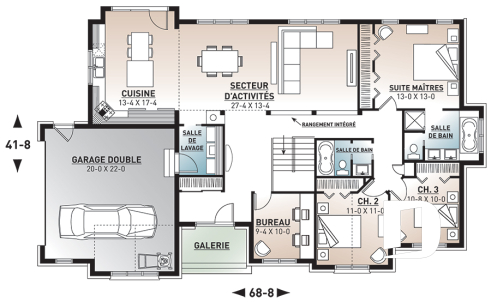

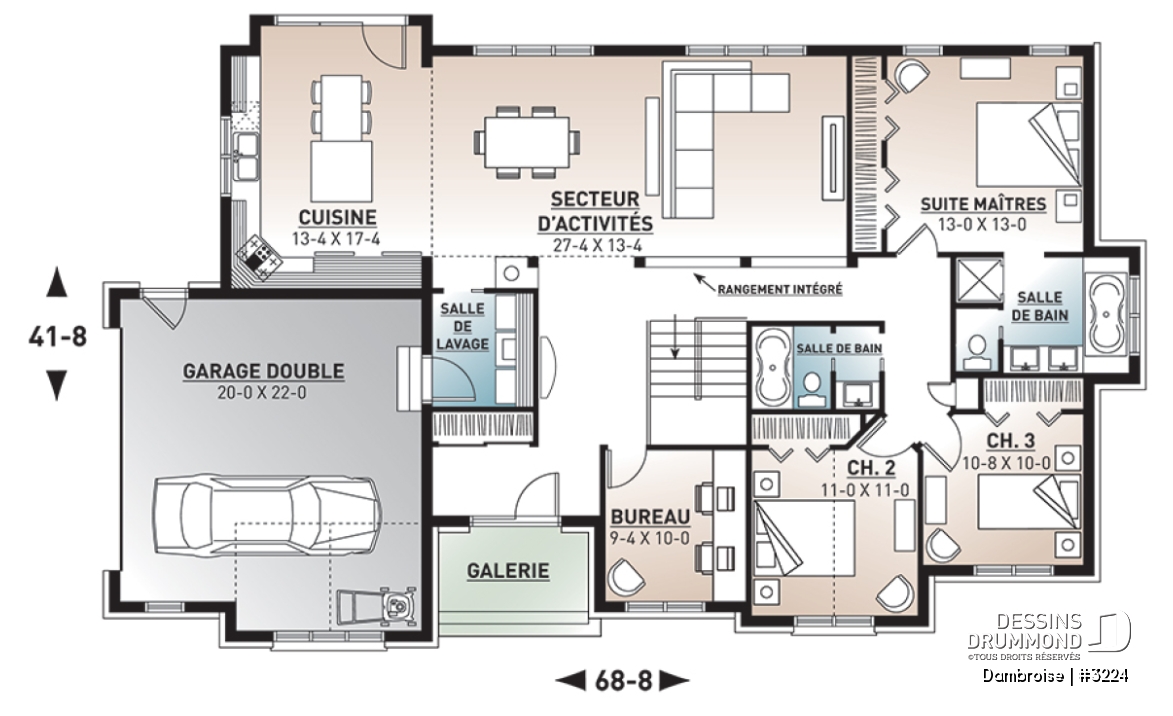

Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds
| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Cuisine | 13'4" x 17'4" | ~ 9'0" | ||
| Salle à manger | 27'4" x 13'4" | ~ 14'3" | ||
| Entrée ou vestibule | 11'0" x 4'6" | ~ 9'0" | ||
| Salle de bain complète | 8'6" x 5'6" | ~ 9'0" | ||
| Suite des maîtres | 13'0" x 13'0" | ~ 9'0" | ||
| Chambre à coucher | 11'0" x 11'0" | ~ 9'0" | ||
| Chambre à coucher | 10'8" x 10'0" | ~ 9'0" | ||
| Lingerie | 1'6" x 2'0" | ~ 9'0" | ||
| Garage | 20'0" x 22'0" | ~ 12'3" | ||
| Perron | 12'0" x 6'0" | N/D | ||
| Patio | 9'4" x 10'0" | N/D | ||
| Vestiaire | 6'8" x 7'6" | ~ 9'0" | ||
| Bureau à domicile | 9'4" x 10'0" | ~ 9'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 1883 pi2 |
| Rez-de-chaussée | 1883 pi2 |
| Largeur | 68'8" |
| Profondeur | 41'8" |
| Hauteur dessus fondations au faite | 23'4" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménageable i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle flottante, Vide sanitaire, Dalle monolithique |
| Code Entrepreneur | E |
Spécifications sur les pièces

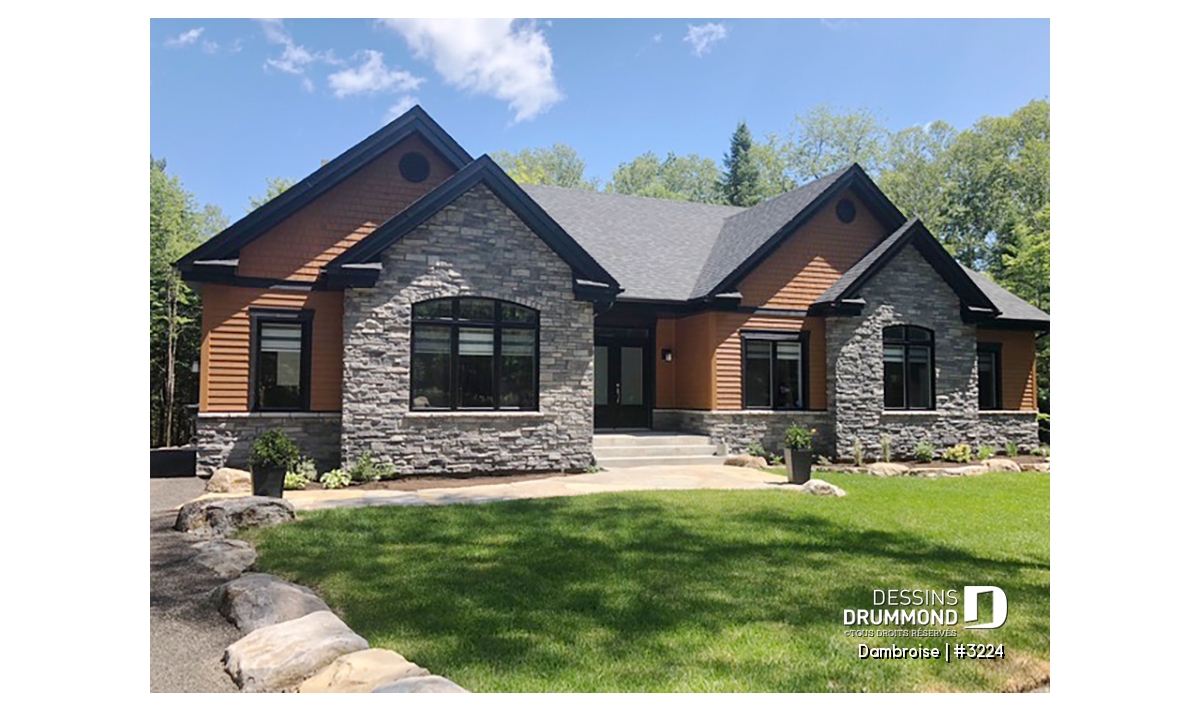

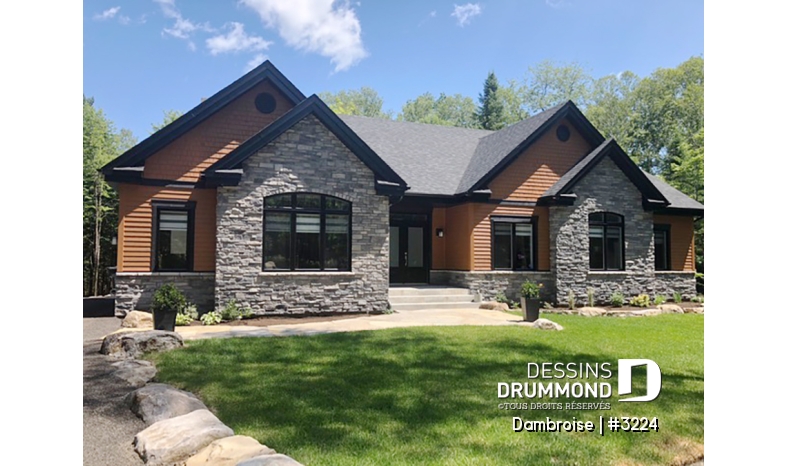

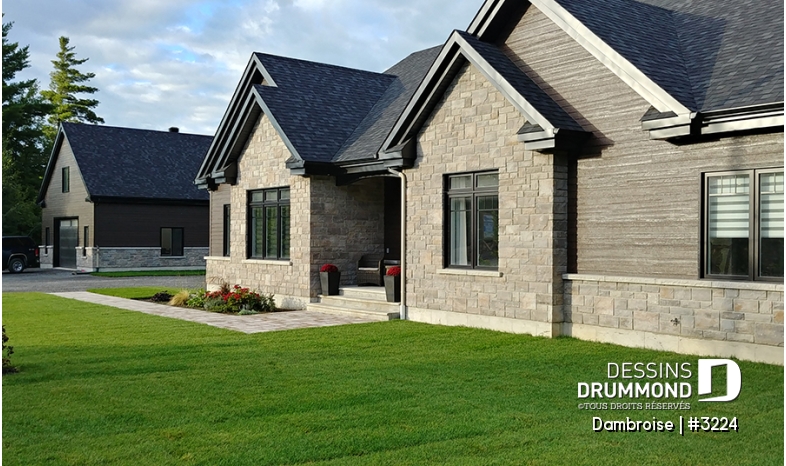

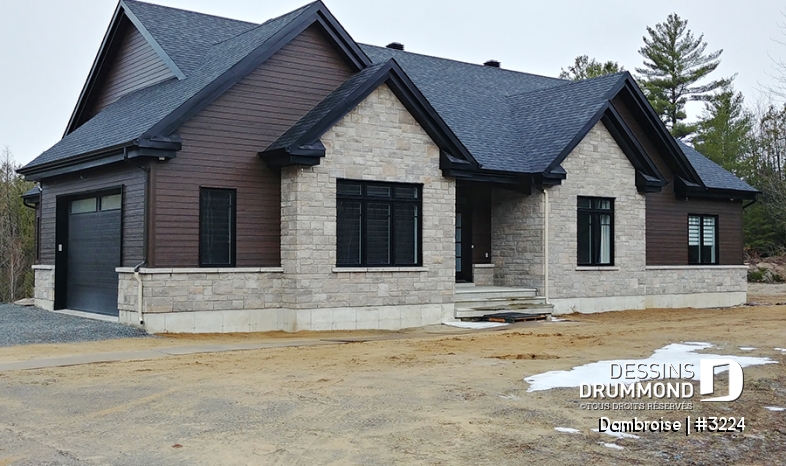

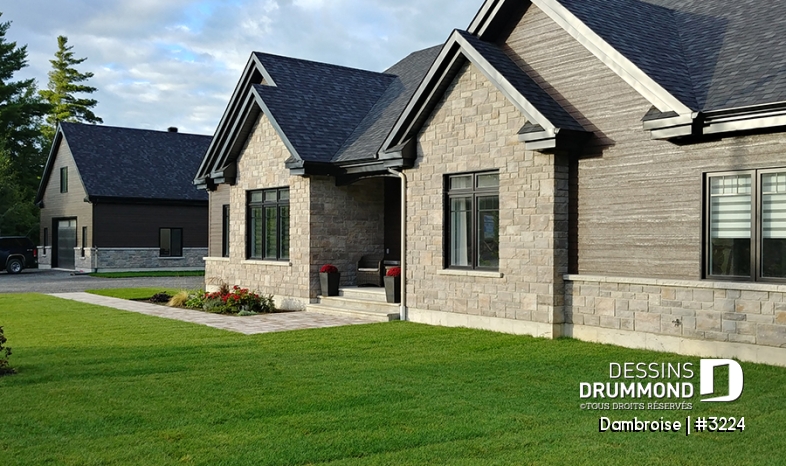

Vue avant
Note: Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent.

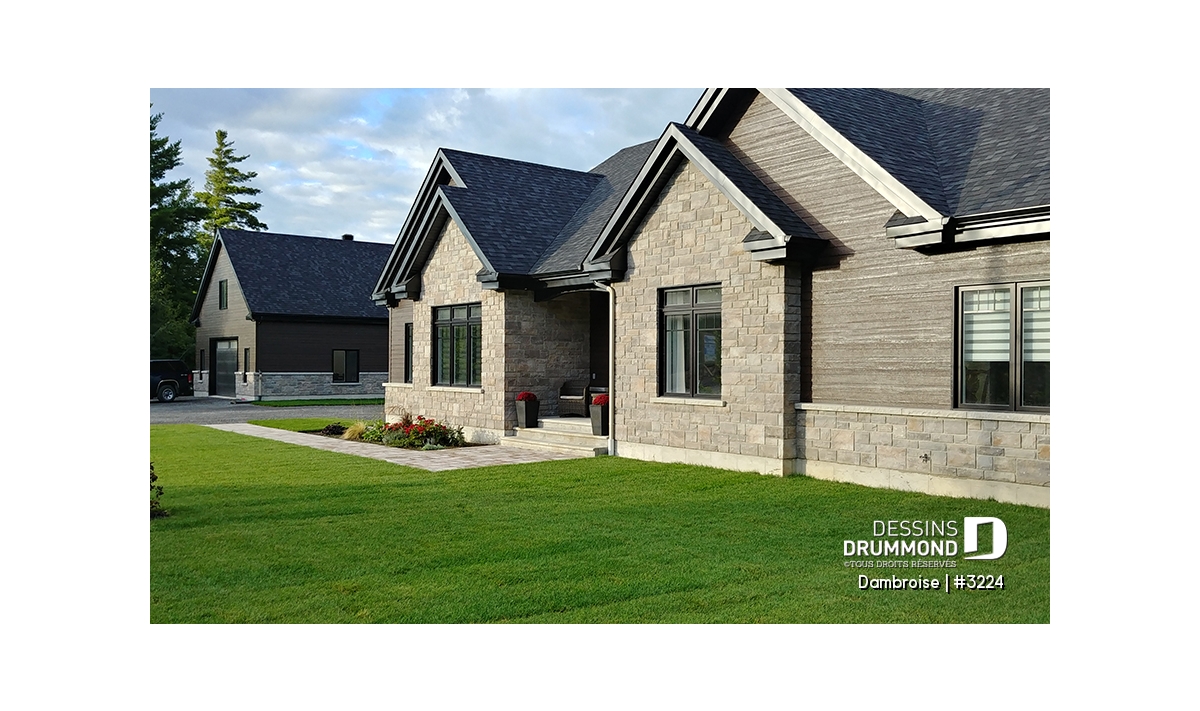

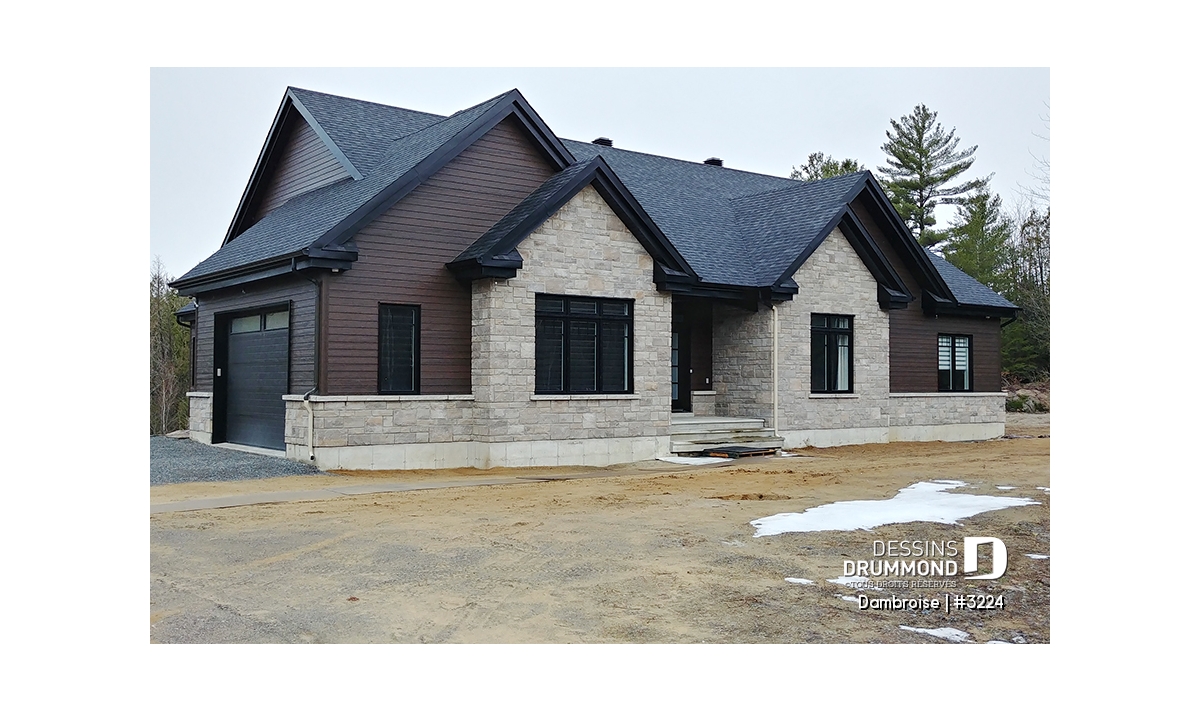

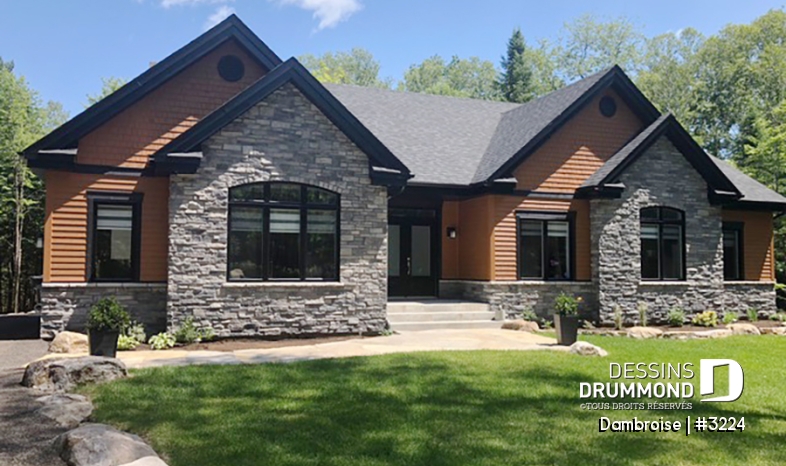

Vue avant
Note: Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent.

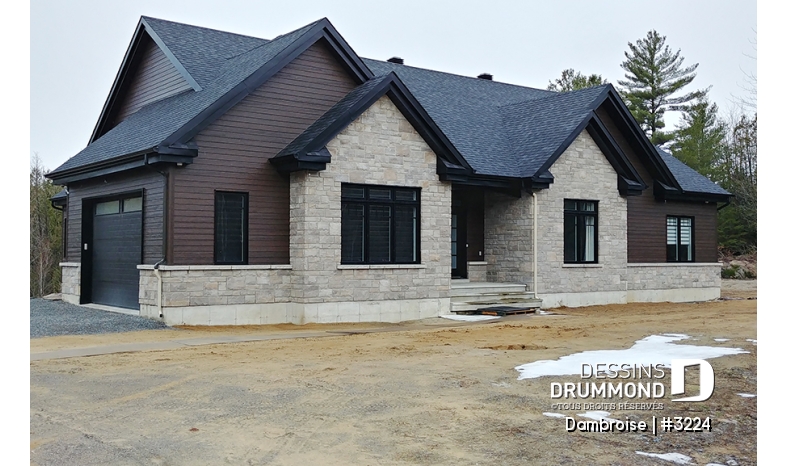

Vue avant
Note: Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent.

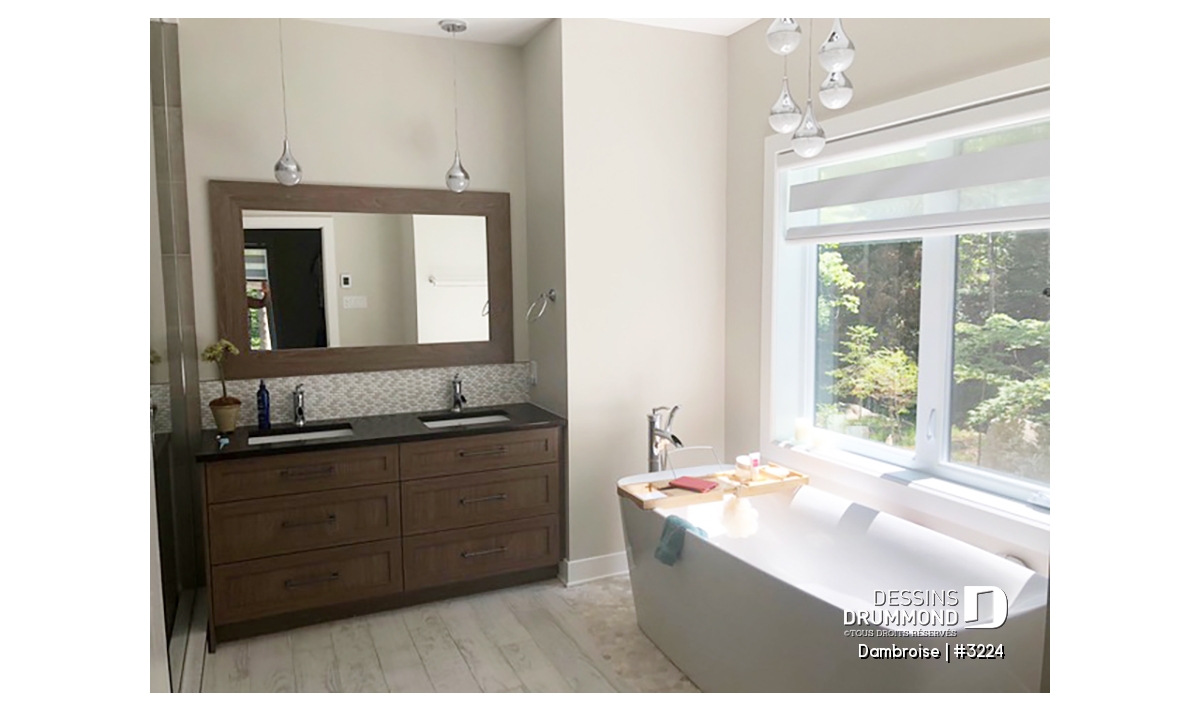

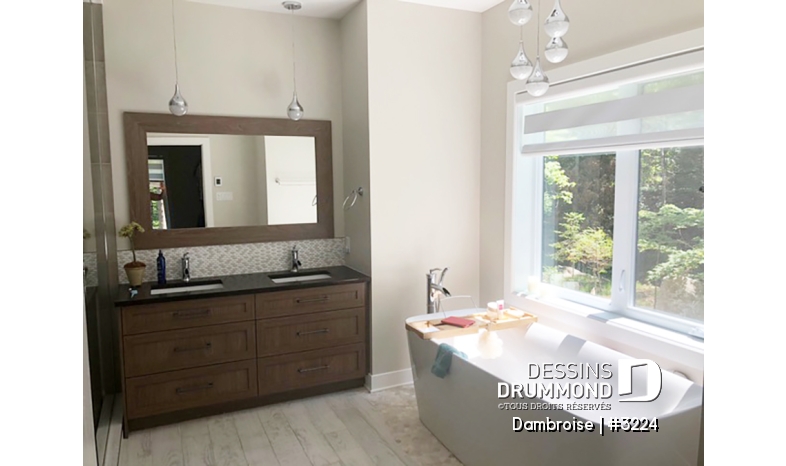

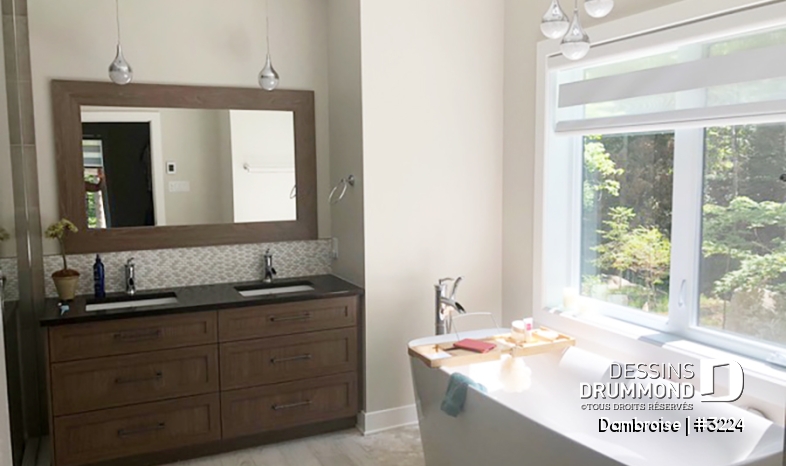

Salle de bain
Note: Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent.

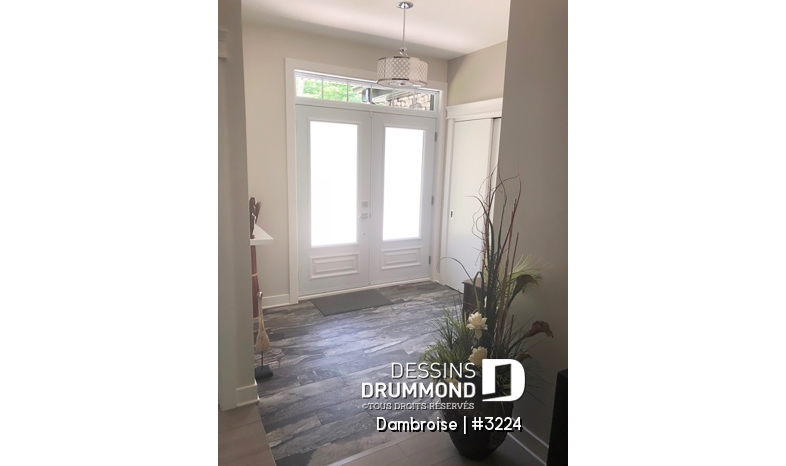

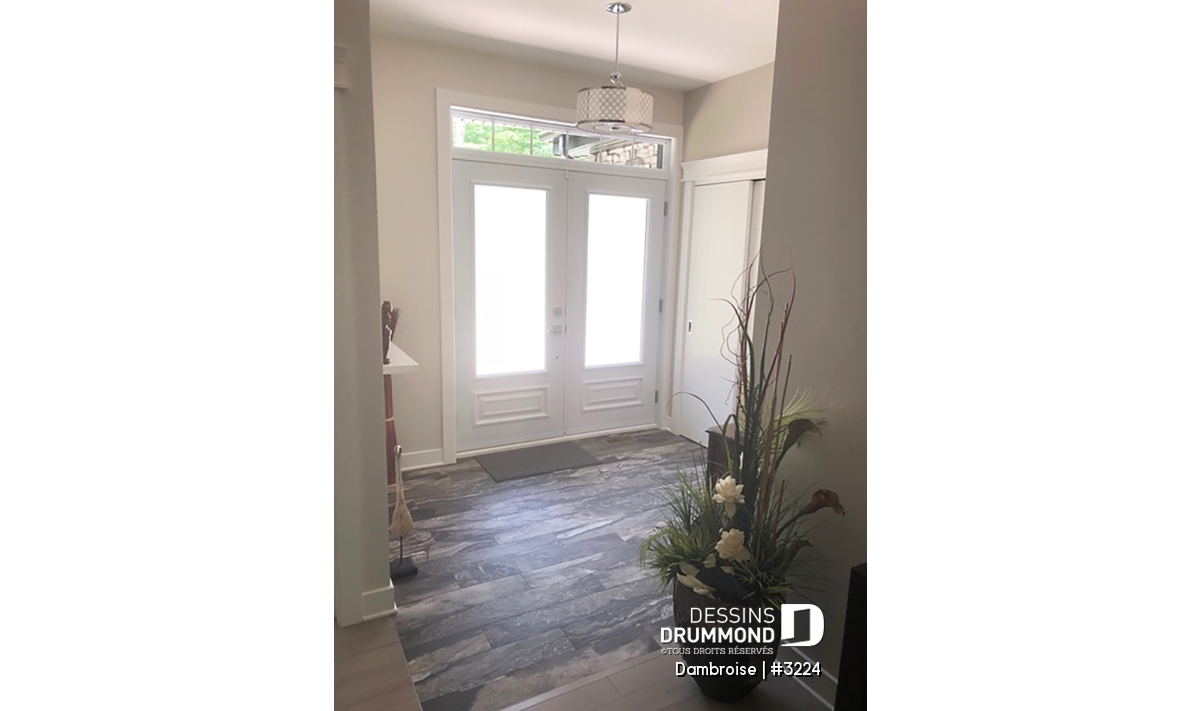

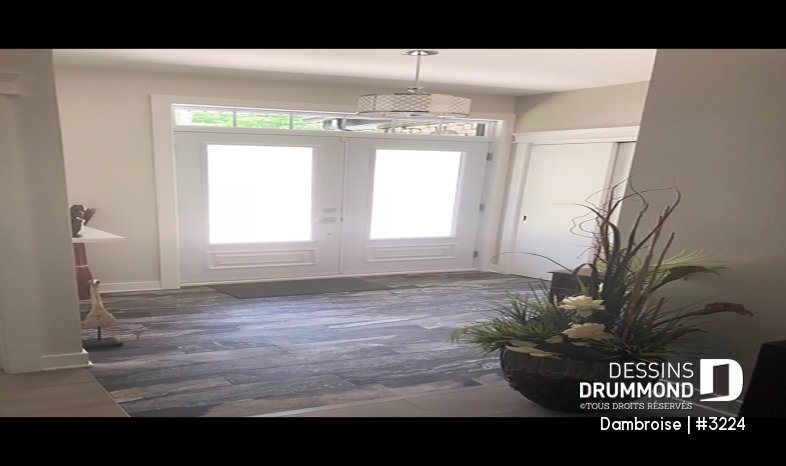

Entrée ou vestibule
Note: Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent.

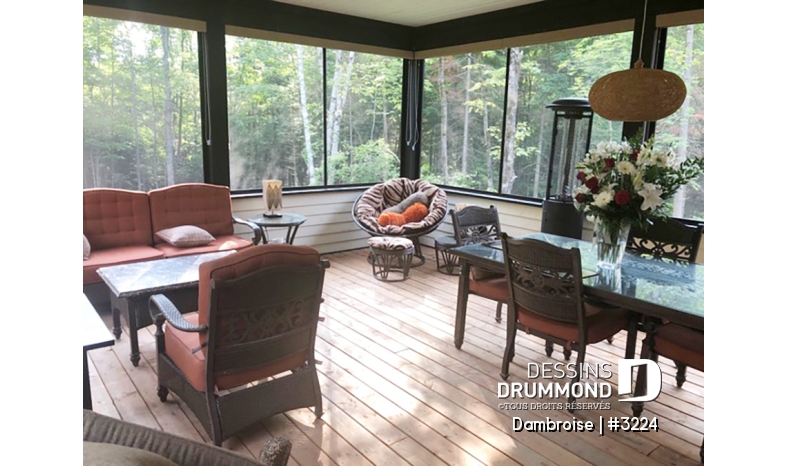

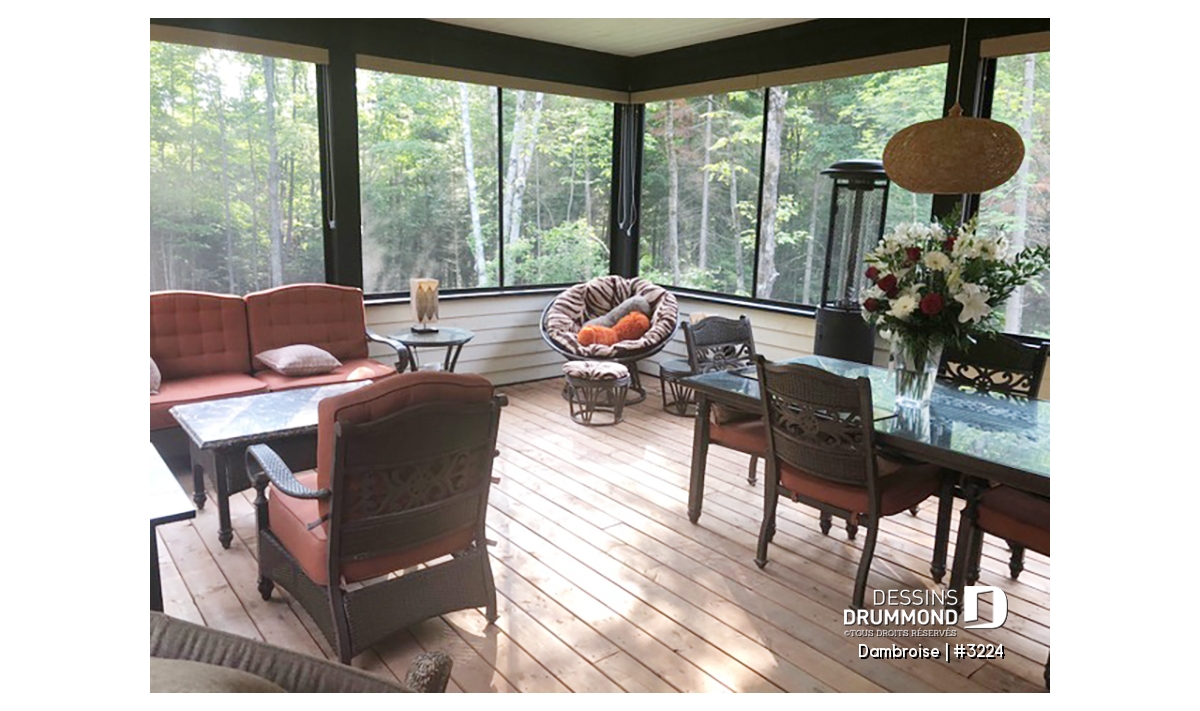

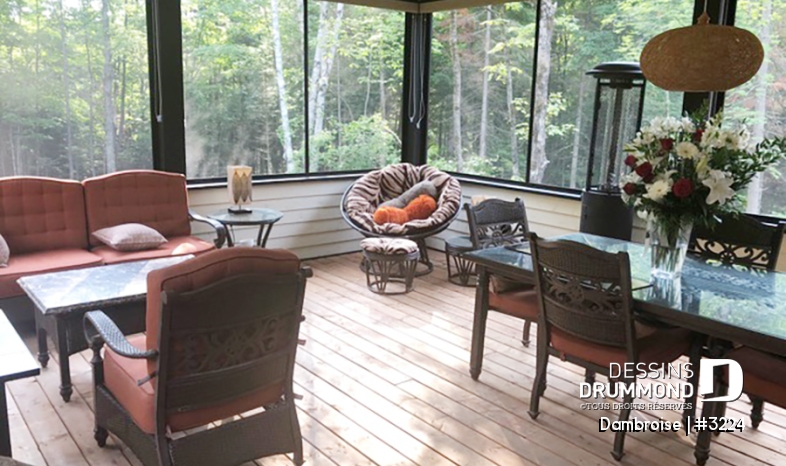

Balcon moustiquaire
Note: Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent.

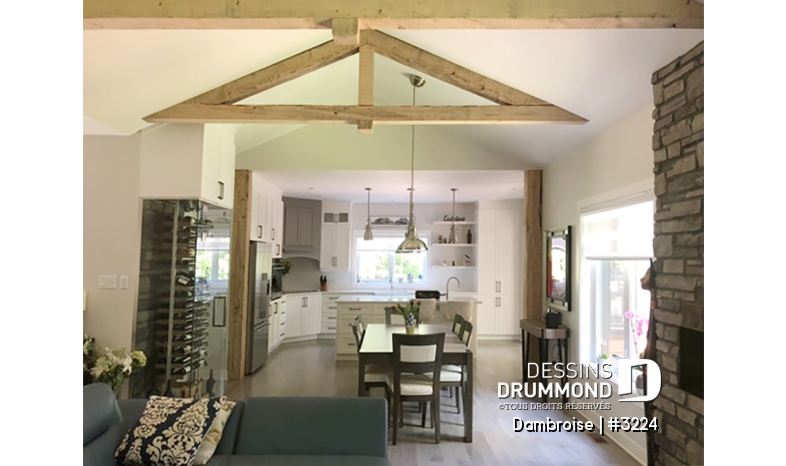

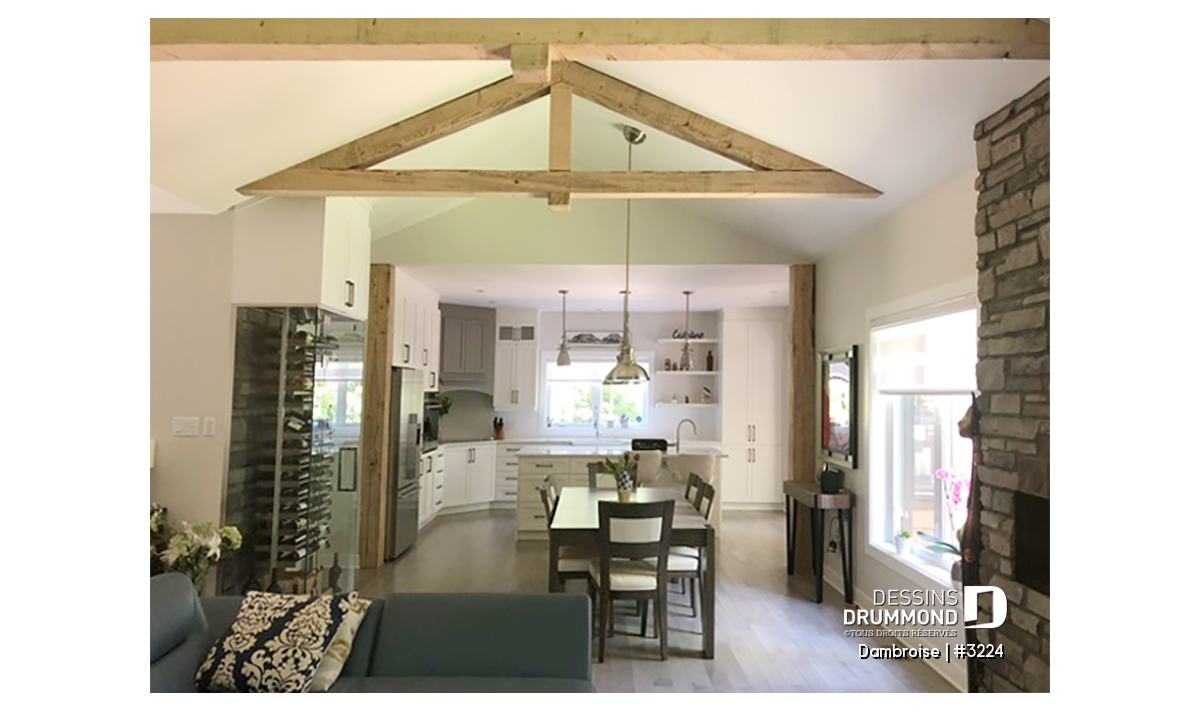

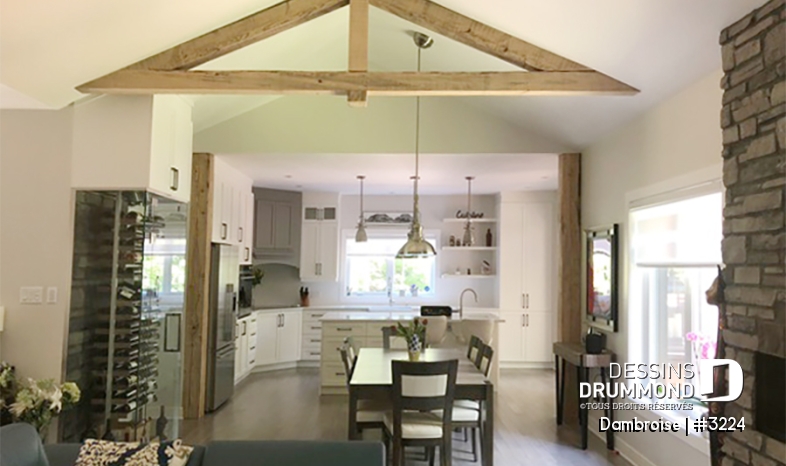

Salle de séjour
Note: Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent.

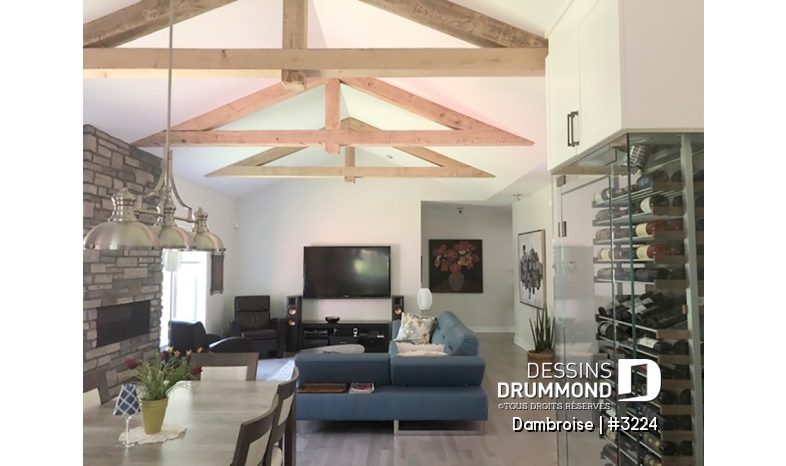

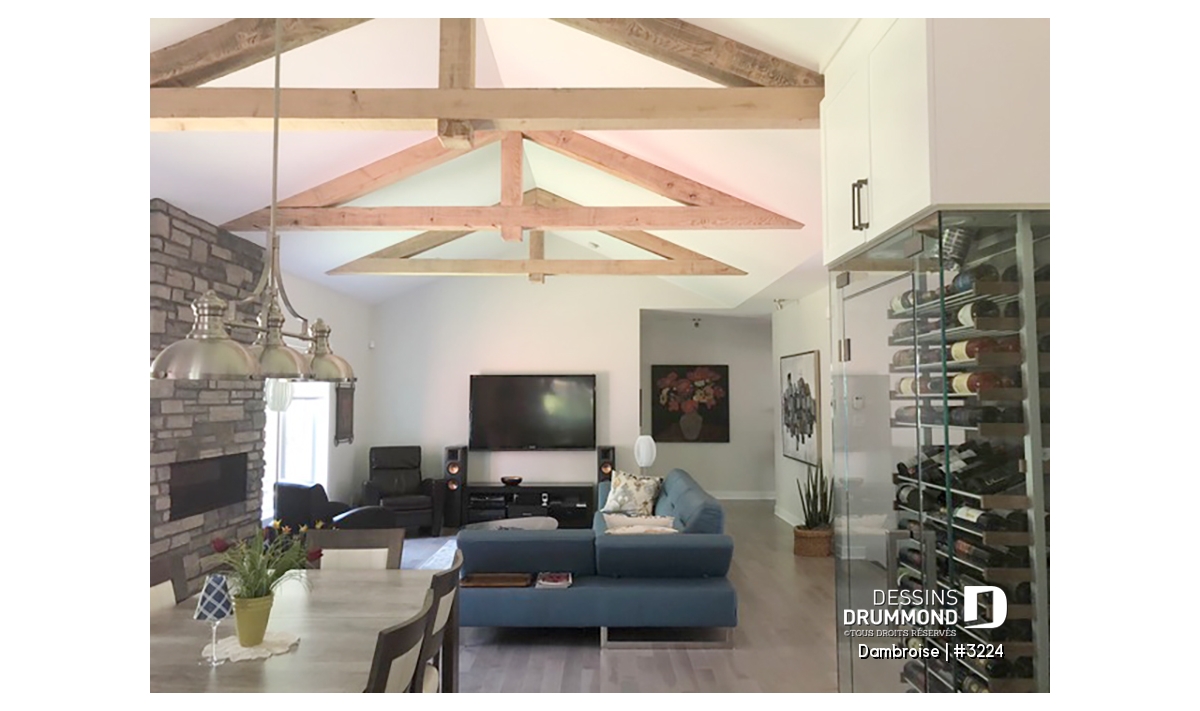

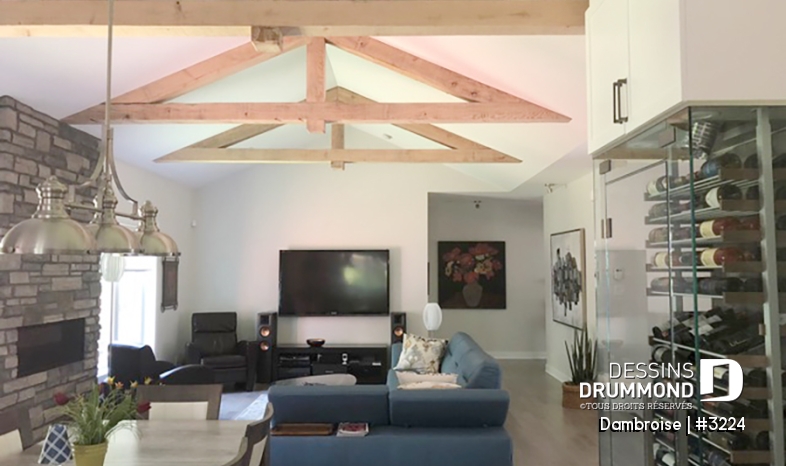

Secteur activité
Note: Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent.
Description
Rez-de-chaussée. Plafond à 9'. Entrée avec garde-robe, bureau ou quatrième chambre, deux chambres secondaires, salle de bain, suite chambre des maîtres avec salle de bain privée, salle de séjour jumelée à la salle à manger, cuisine avec îlot de travail et comptoir-lunch intégré, buanderie. Garage double. Sous-sol aménageable, d'autres types de fondation sont disponibles pour la majorité des plans Dessins Drummond.
Autres informations utiles sur ce plan
Description complète
Plan de plain-pied style Ranch, 3 à 4 chambres et garage double latéral (de côté).
.
Éléments distinctifs
Plan de maison de style ranch américain.
3 chambres, dont une grande chambre des parents avec salle de bain privative.
Grande buanderie près de la cuisine.
Plafond à 9 pi sur tout le rez-de-chaussée et cathédrale un versant pour la salle à manger et la salle de séjour avec pointe à plus de 14 pieds.
Bel espace dînette intégré à une cuisine fort bien organisée et tout en lumière.
Possibilité de quatre chambres avec la conversion du bureau.
Secteur activité avec superbe vue sur l'arrière.
Comptoir bricolage bien intégré au garage double (accès latéral).
Sous-sol non fini, à aménager éventuellement.
Particularité(s) du plan
Plafond cathédral, Salle de lavage au rez-de-chaussée, Garage latéral, Bureau / Salle étude, Comptoir-lunch, Ilôt, Vue paronamique, Aire ouverte, Plafond à plus de 8', Terrasse abritée, Suite des maîtres au rdc, Bain et douche séparés, Évier double
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
16 Novembre 2018
Mélissa Champagne
Bonjour,
Entre la buanderie et la salle à manger sur le plan, il y a un rectangle avec un cercle à l'intérieur et un petit carré noir. Qu'est-ce que c'est?
Dans le salon, est-ce qu'il y a un mur complet derrière les fauteuils ou une colonne?
Merci
19 Novembre 2018
Jessica
Bonjour Mélissa,
Ce que vous voyez qui est dans le rectangle est au fait la continuité d'un petit mur nain qui est à même la colonne. Cette espace est en gypse et est comme un petit meuble. Il a été fait pour bien finir la série de colonnes.
Les colonnes quand à elle, sont accompagnées d'un mur nain d'environ 3'-0'' en hauteur. Donc, tu corridor on voit très bien dans le salon et salle à manger.
J'espère que ça vous aidera dans votre compréhension!
Salutations,
Jessica
29 Mars 2017
Mario Filion
Bonjour,
Entre la buanderie et la salle à manger sur le plan, il y a un rectangle avec un cercle à l'intérieur et un petit carré noir. Qu'est-ce que c'est?
10 Octobre 2013
Aurélie
Bonjour,
Est-ce possible de retirer le garage afin que celui-ci occupe l'espace du sous-sol et remplacer la petite SDB par une salle d'eau / salle de lavage?
Le cout de construction en serait-il réduit?
Merci.
10 Octobre 2013
Service à la clientele
Bonjour et merci d'avoir pris le temps de nous écrire.
Nous avons un réseau d'agences à travers le Québec et c'est notre équipe pour votre région qui se fera plaisir de vous renseigner au sujet de la personalisation de ce plan.
Bien à vous
Deborah
27 Septembre 2011
joel
Bonjour
Serait-ce possible d'avoir le plan complet (façade,derrière et intérieur) inversé ?
Merci
27 Septembre 2011
Service à la clientele
Bonjour monsieur Branchaud,
Merci de votre intérêt pour Dessins Drummond.
Nos plans peuvent être inversés de façon à faire apparaître ce qui est à gauche à droite. L'image est inversée selon un axe vertical. Vous pouvez visualiser le résultat en cliquant sur le bouton "Inverser ce plan" plus haut sur cette page, à droite, dans la fiche technique du plan. Vous pouvez aussi commander des plans standards avec cette option.
Pour que la façade devienne l'arrière, il n'y a pas d'option spéciale à commander. Il suffit d'orienter, de retourner les feuilles du plan dans le bons sens pour visualiser le résultats.
Si vous avez d'autres questions, n'hésitez pas à communiquer à nouveau avec moi.
Cordialement,
France, Service à la clientèle
