Monceau 3 (2977-16)
Plan de garage simple, une voiture, style champêtre avec rangement boni et plafond en pente à l'étage.

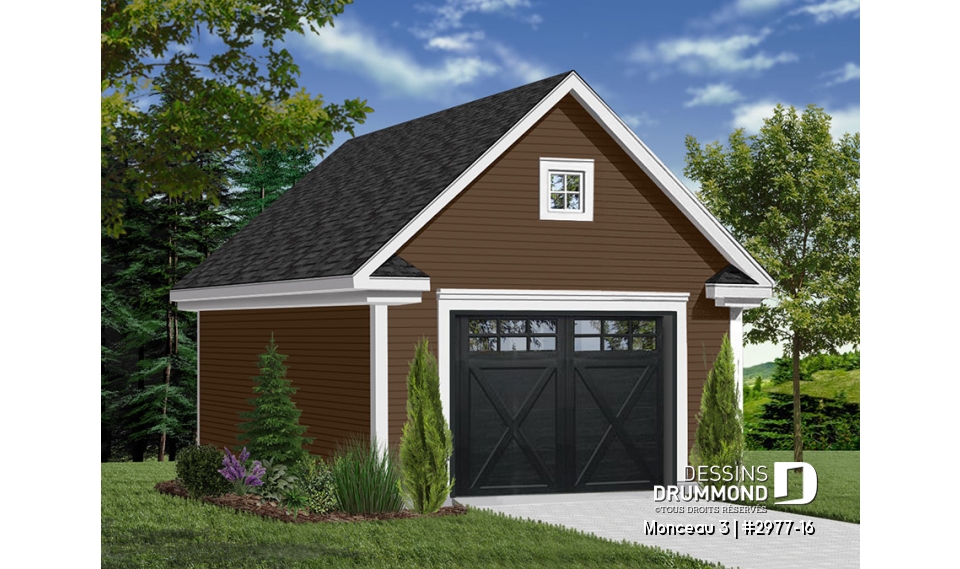

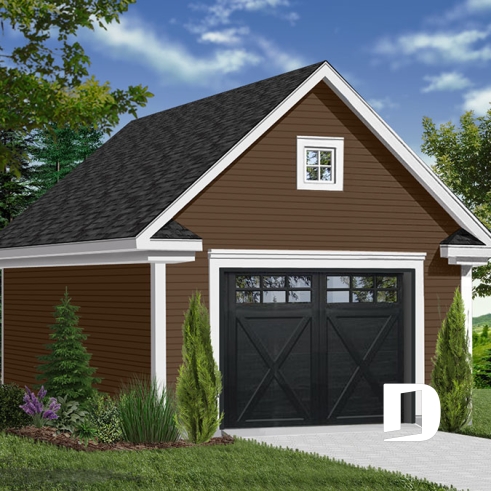

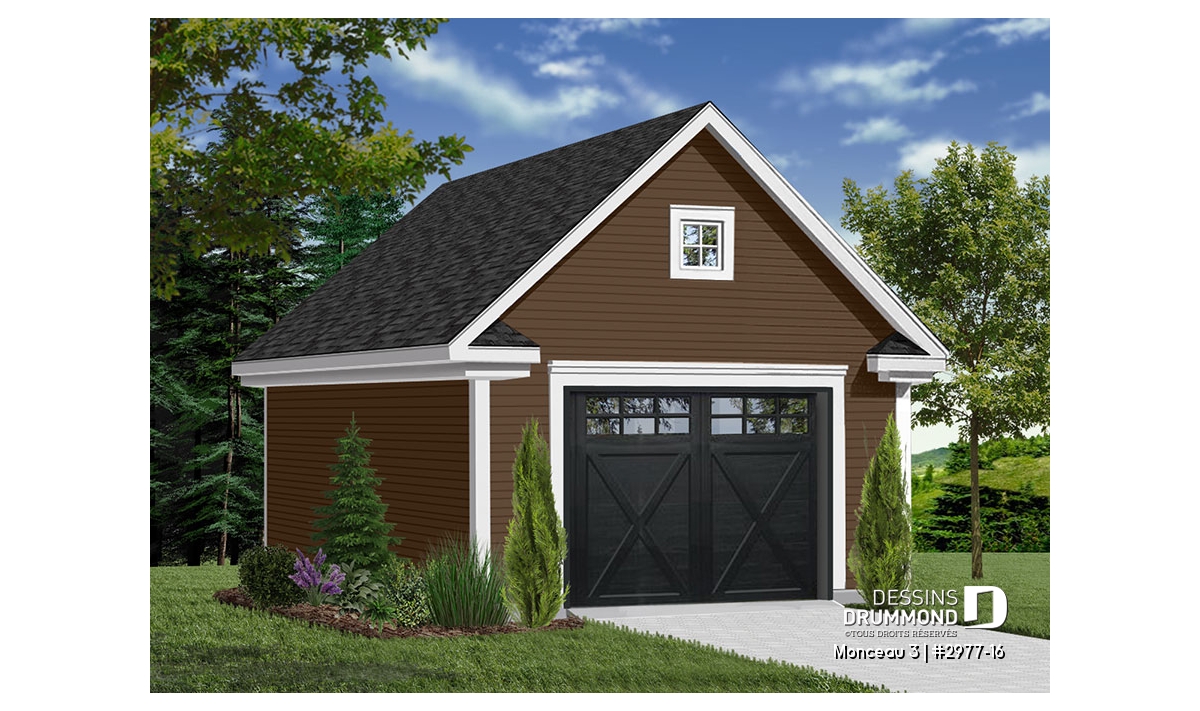

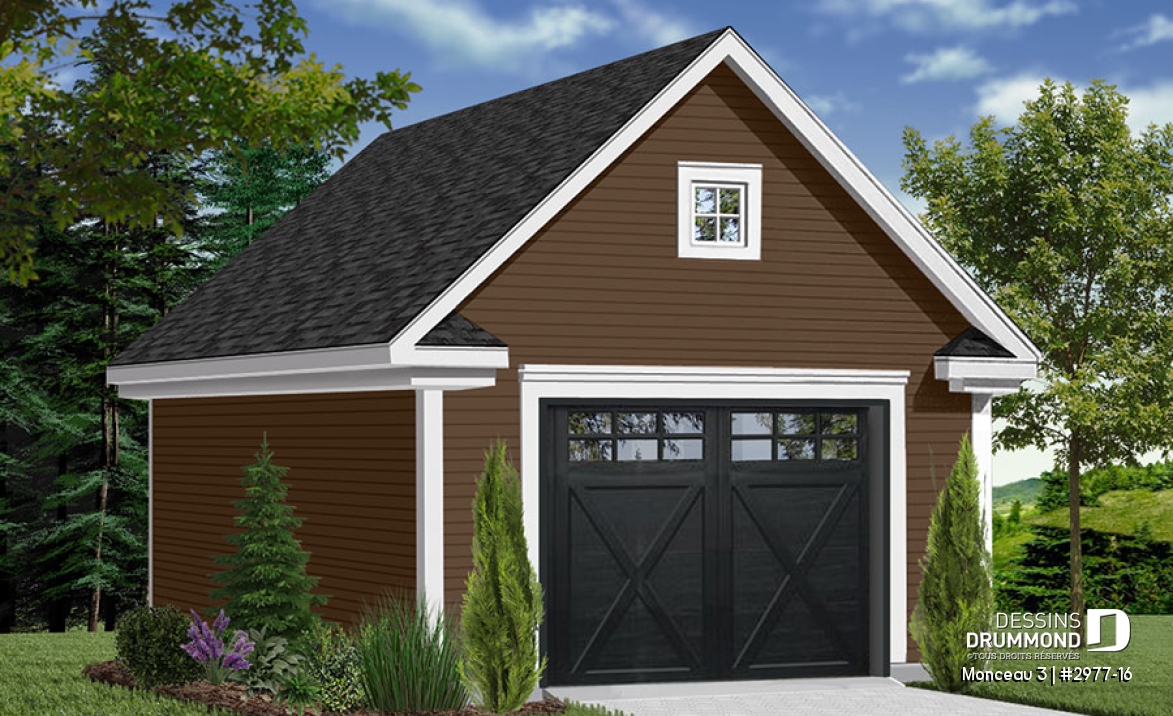

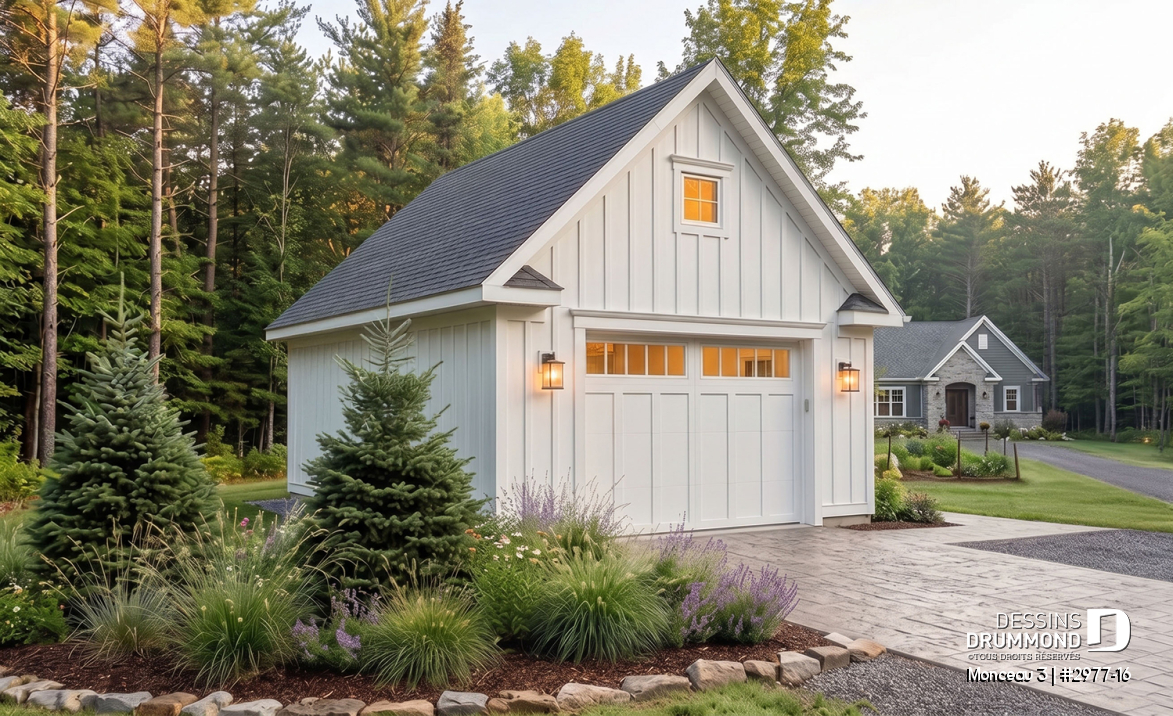

Vue avant - MODÈLE DE BASE

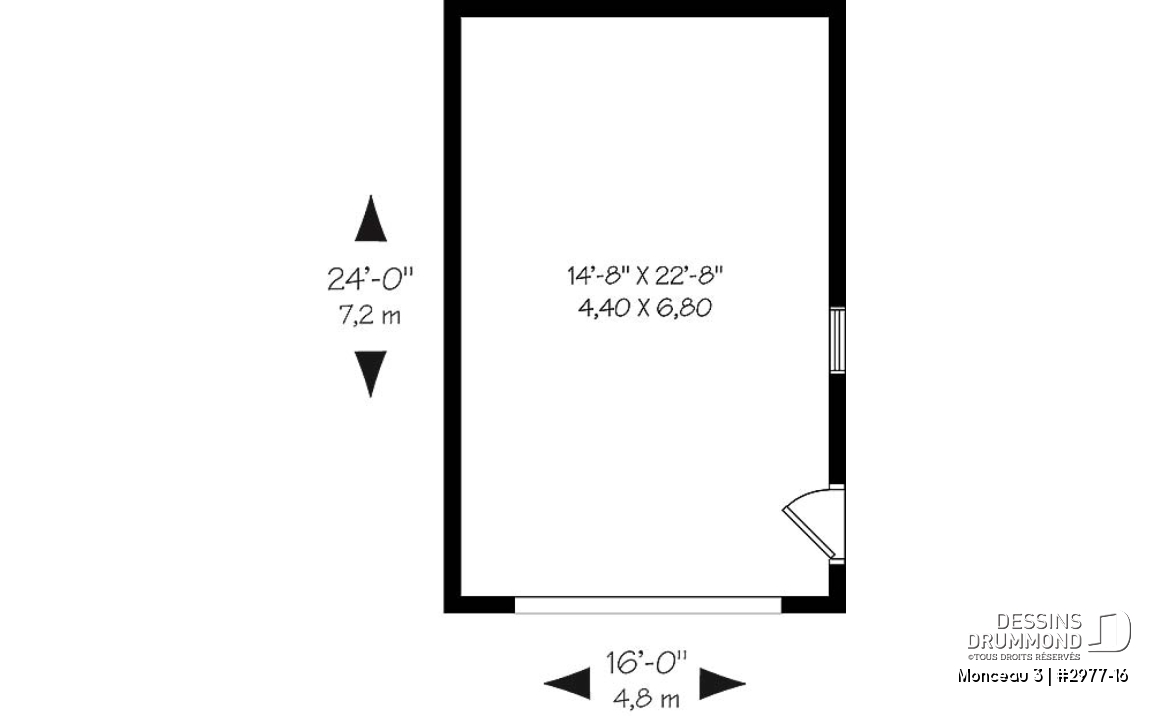

Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

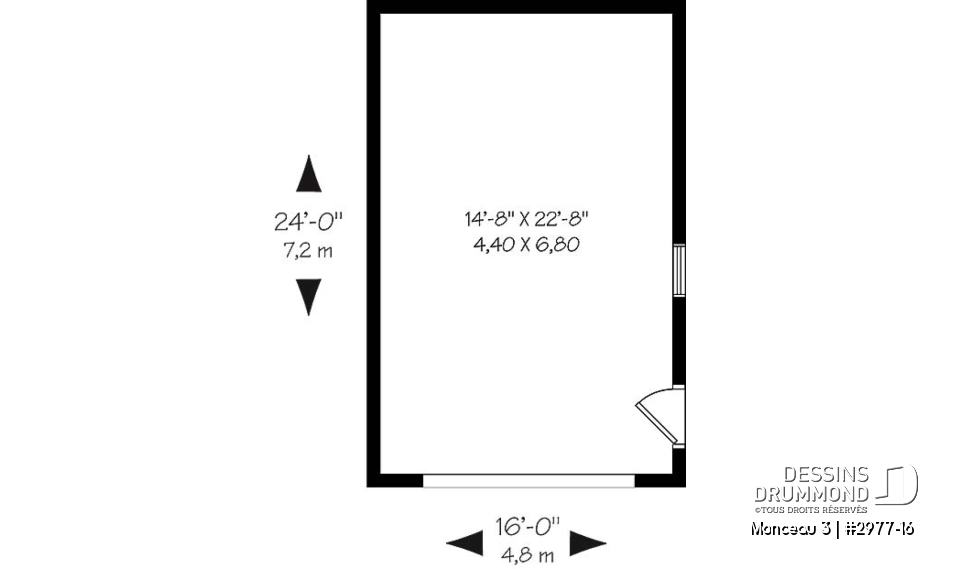

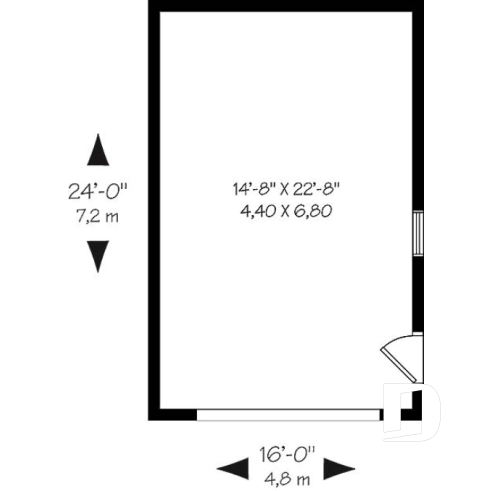

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Garage | 24'0" x 16'0" | ~ 8'0" | ||

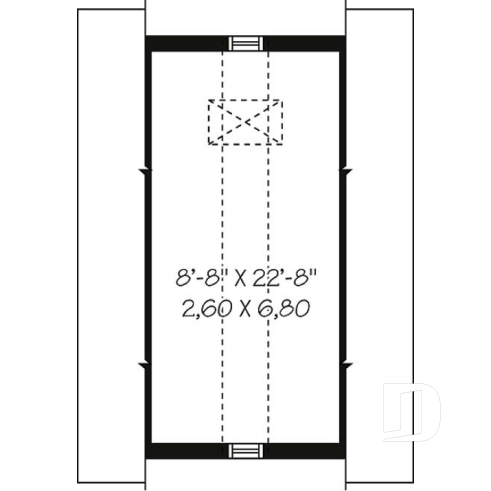

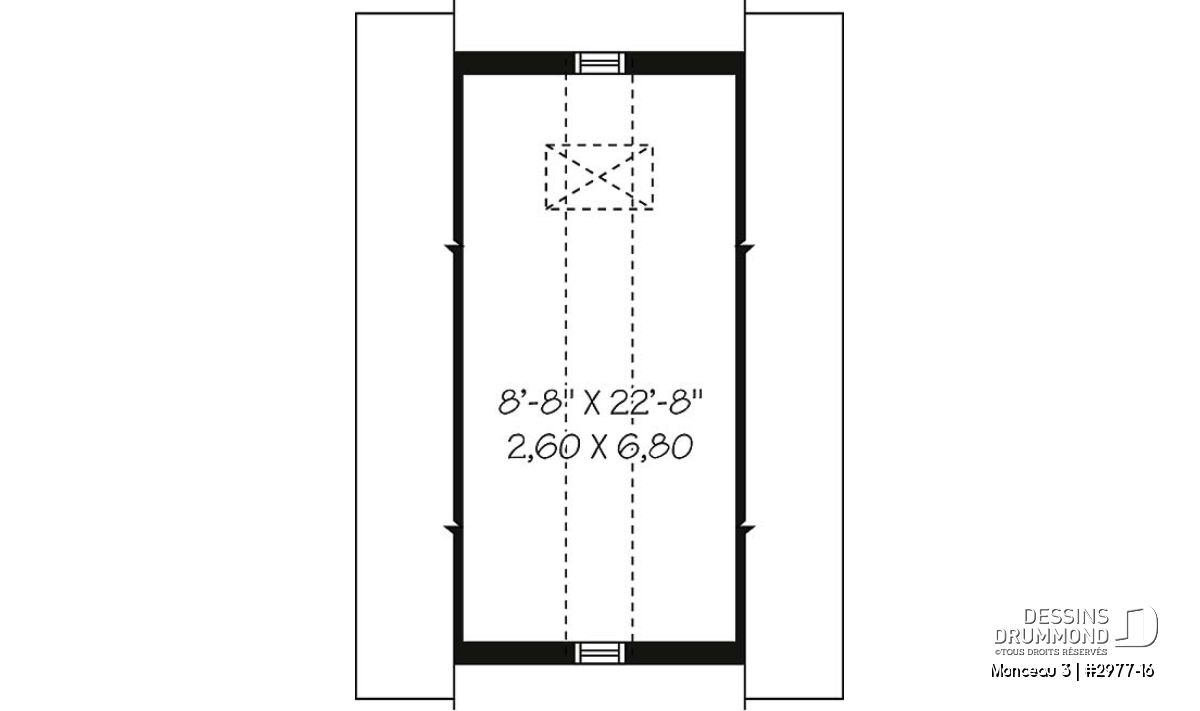

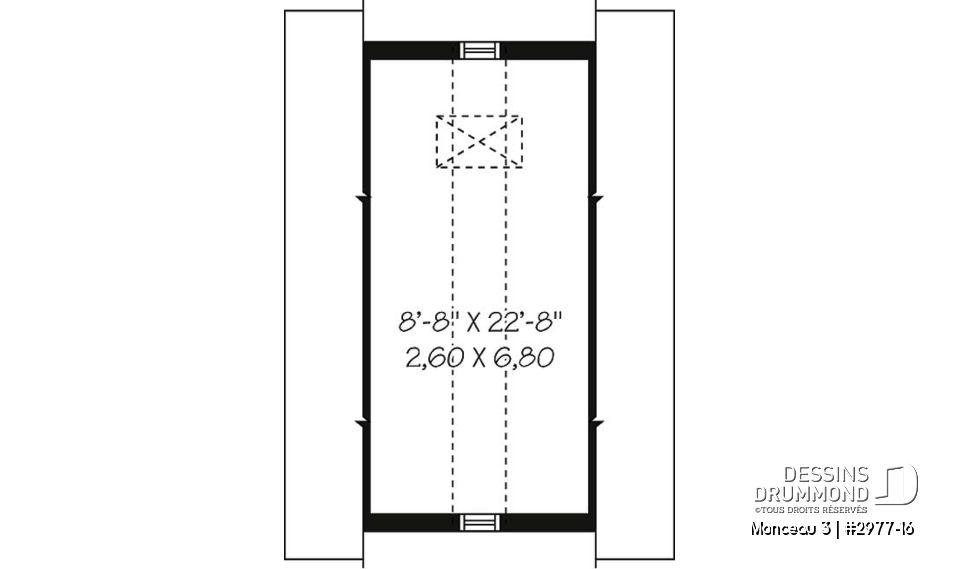

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Rangement | 8'8" x 22'8" | ~ 6'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 656 pi2 |
| Rez-de-chaussée | 384 pi2 |
| Étage | 272 pi2 |
| Largeur | 16'0" |
| Profondeur | 24'0" |
| Hauteur dessus fondations au faite | 18'2" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Dalle flottante i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle monolithique |
| Code Entrepreneur | G1B |
Spécifications sur les pièces
Description
Plan de garage une voiture avec espace rangement à l'étage.
Autres informations utiles sur ce plan
Description complète
Plan de garage simple avec rangement boni à l'étage
.
Éléments distinctifs
Espace storage à l'étage de 272 p.c. (24,48 sq.m.)
Moulures décoratives
Plafond en pente.
NOTE IMPORTANTE:
Dessins Drummond vous conseille, avant de placer votre commande, de vérifier auprès de votre municipalité, les restrictions se rattachant à l’ajout d’un garage détaché sur un terrain, car nos plans ne sont ni remboursables ni échangeables. Plusieurs municipalités permettent l’ajout d’un garage détaché, mais imposent à celui-ci un format maximal. Le fait de vous enquérir de telles informations vous permettra de mieux cibler le format de garage possible à aménager.
Particularité(s) du plan
Plafond en pente
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
AVANT DE PLACER VOTRE COMMANDE, il est de votre responsabilité de faire les vérifications nécessaires auprès de votre municipalité concernant les restrictions se rattachant à l’ajout d’un garage détaché sur un terrain, car NOS PLANS NE SONT NI REMBOURSABLES ET NI ÉCHANGEABLES. Plusieurs municipalités permettent l’ajout d’un garage détaché, mais imposent à celui-ci un format maximal. Le fait de vous enquérir de telles informations vous permettra de mieux cibler le format de garage possible à aménager.
Questions et commentaires
22 Octobre 2015
Eric Beauchemin
Bonjour,
J'aimerais connaître la hauteur totale à partir des fondations jusqu'au faîte.
Merci et bonne journée,
Eric
22 Octobre 2015
Service à la clientèle
Bonjour monsieur Beauchemin,
Au fait, la hauteur du dessus de la fondation au faîte est de 18'-2''.
J'espère que ça vous aidera dans vos démarches!
Jessica
800-567-1413 x 109
30 Avril 2015
Jean-Marc Piché
Bonjour, j'aimerais connaître la largeur et la hauteur de l'ouverture de la porte de garage. Est-ce possible d'avoir une hauteur de huit pieds? Ce garage serait utilisé pour garer mon tracteur qui fait 7 pieds de haut hors tout.
Merci de votre attention et bonne journée!
30 Avril 2015
Service à la clientèle
Bonjour Mr. Piché,
La porte de garage est de 10' large x 7' de haut.
Oui, Il est possible de mettre la porte a 8'-0" par contre il faudra augmenter la hauteur des plafonds de 1'-0" pour avoir une hauteur intérieur de 9'-0" min.
SVP me revenir si vous souhaitez avoir une estimation gratuite pour la modification de votre plan à vos besoins.
Merci,
Marie-France
10 Novembre 2014
Dave Bouffard
Bonjour,
Quelle est la hauteur du plafond à l'intérieur (au rez de chaussé et à l'étage) ?
Merci
Dave Bouffard
10 Novembre 2014
Service à la clientèle
Bonjour M. Bouffard et merci d'avoir pris le temps de nous écrire.
La hauteur du plafond au rez-de-chaussé est 8' et à l'étage c'est 6' entre les lignes poitillées.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deb
09 Octobre 2014
Denis Barrette
Bonjour
J'aimerais avoir la mesure du toit excédant de chaque côté pour le model W-2977-16
Merci!
10 Novembre 2014
Service à la clientèle
Bonjour et merci pour votre intérêt au niveau de ce plan.
Le toit excédant mesure 18" de chaque côté, avant et arrière pour ce modèle.
N'hésitez pas de me relancer si je peux vous assister davantage
Bien à vous
Deb
13 Mai 2014
Martineau
Ref plan 2977-16, quelle est la hauteur des murs extérieure sous le faîte afin de savoir s'il est possible d'annexer un abri auto sur le côté? Quel est le prix si on a besoin d'une seule copie de plan?
13 Mai 2014
Service à la clientèle
Bonjour M. Martineau et merci d'avoir pris le temps de nous écrire.
La hauteur du dessus de la fondation au dessous du toit est environ 8'4".
Nous ne vendons pas des copies unique pour l'achat préliminaire vous devez donc faire l'achat minimum de trois copies. Si toutefois vous avez besoin de copies additionnels à la suite vous pouvez les procurer au coût de 25$ chaque plus les frais d'expédition.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deborah
