Les frais d’expéditions sont gratuits pour les 2 forfaits « Plan version PDF » et « 5 copies de plan + PDF ». Pour des ajouts tels de copies additionnelles ou devis de construction, des frais peuvent s’appliquer.
Capitelle 3 (2989-24)
Grand garage double de 324 pi2 d'espace boni aménageable

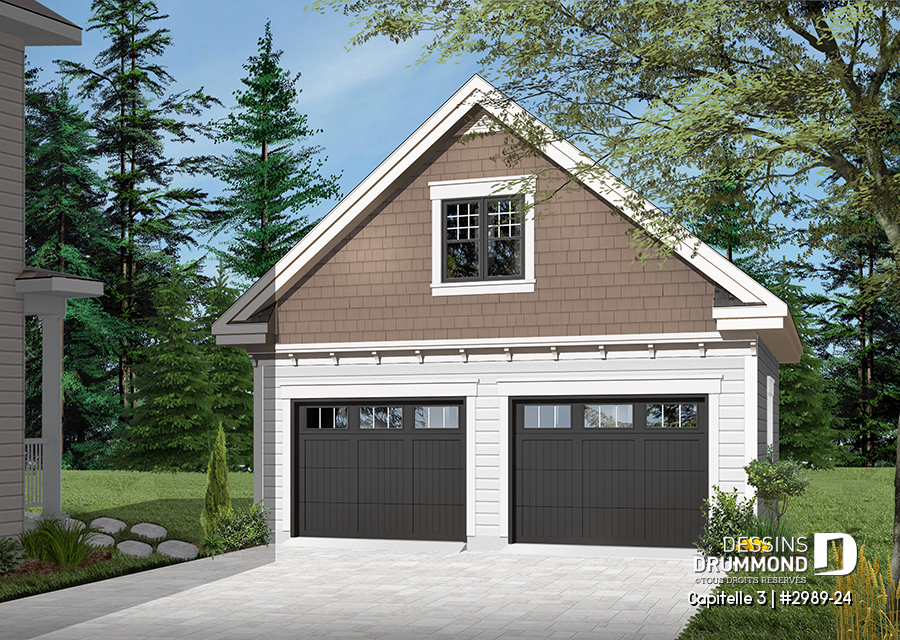

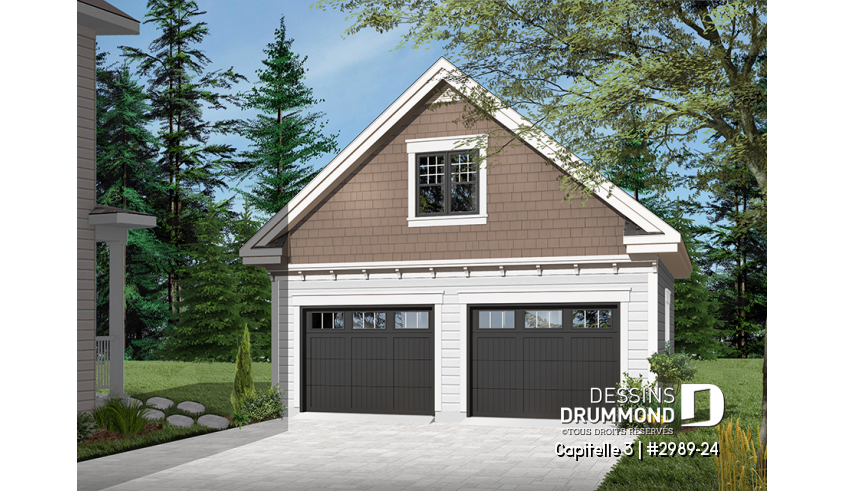

Version couleur no. 1 - Vue avant

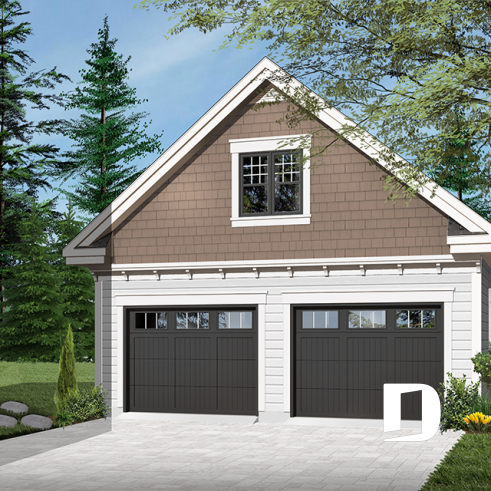

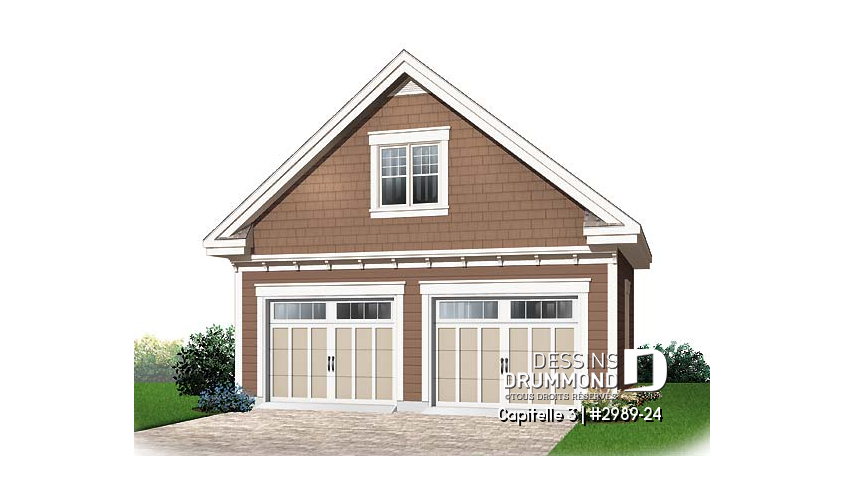

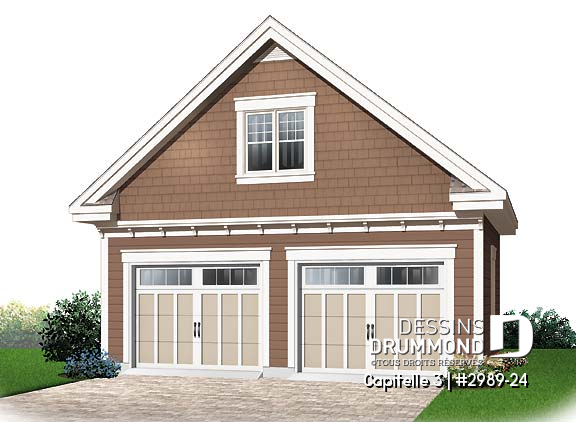

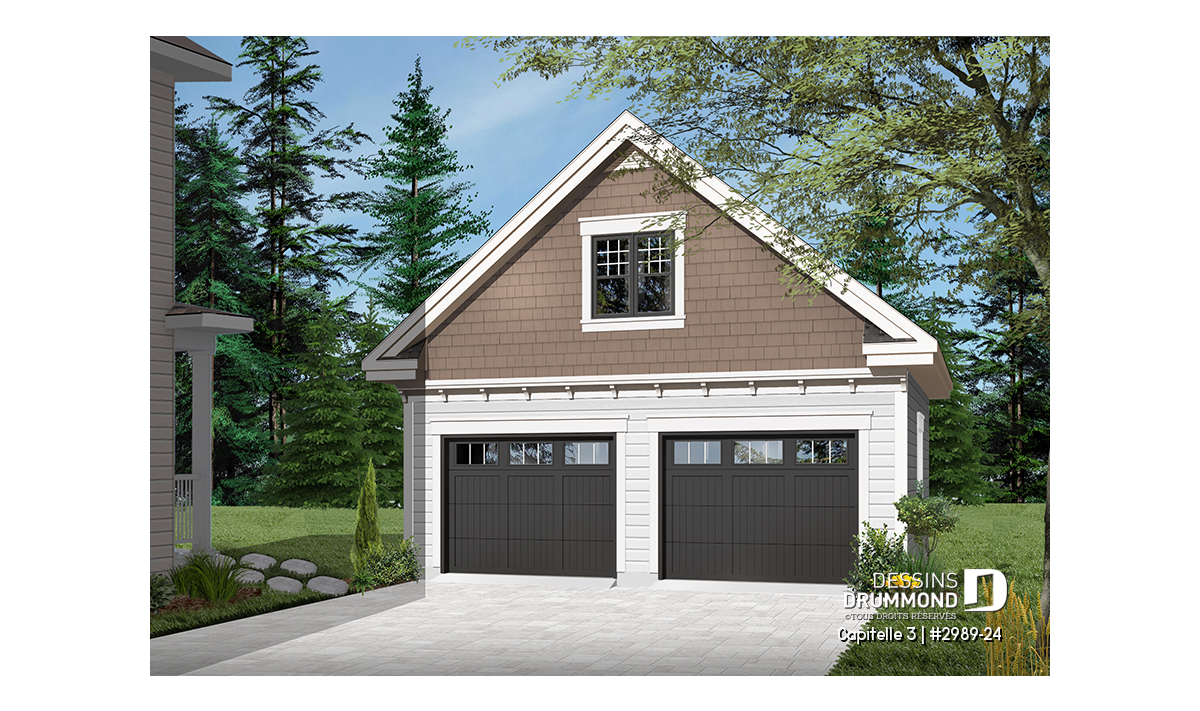

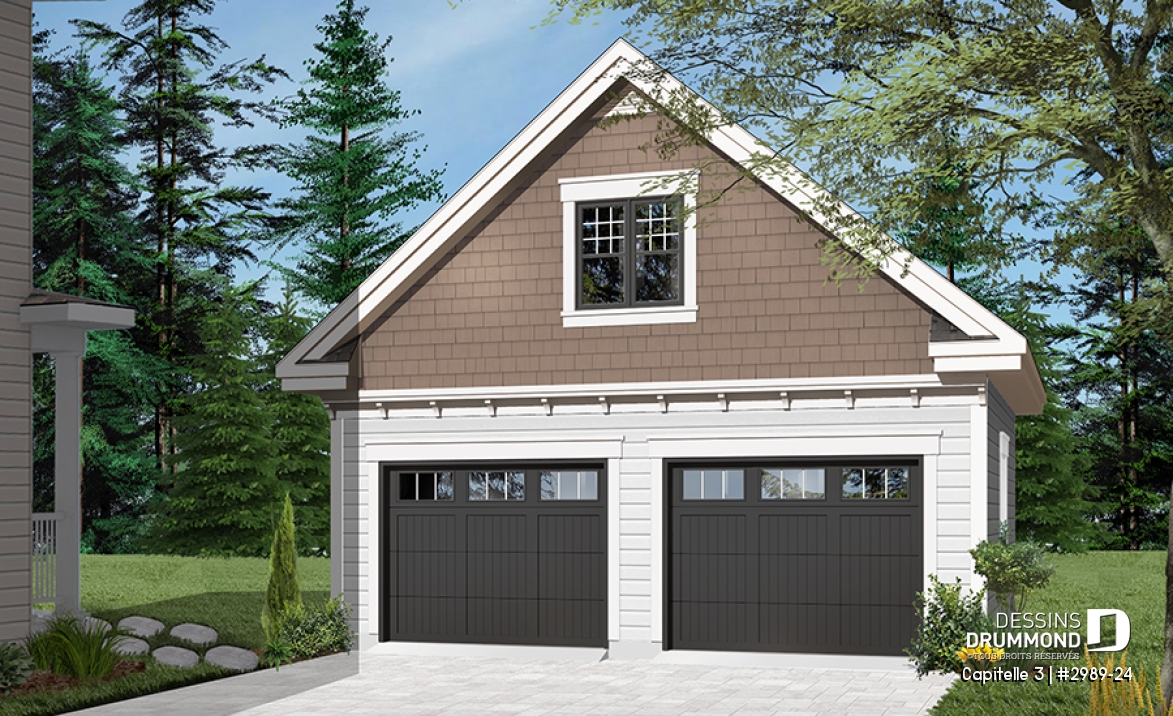

Vue avant - MODÈLE DE BASE

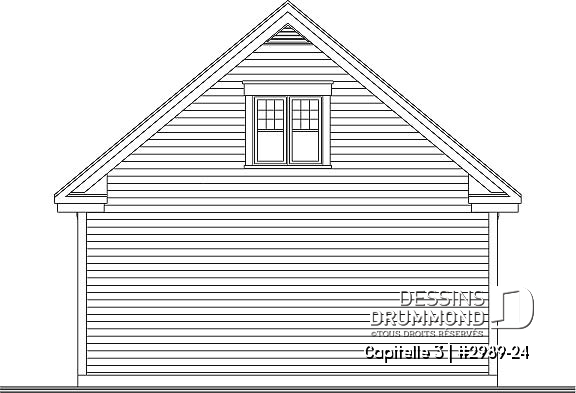

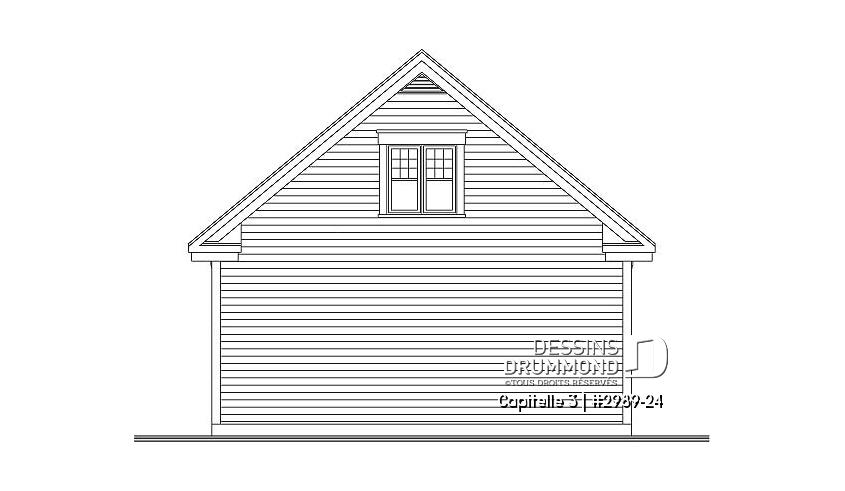

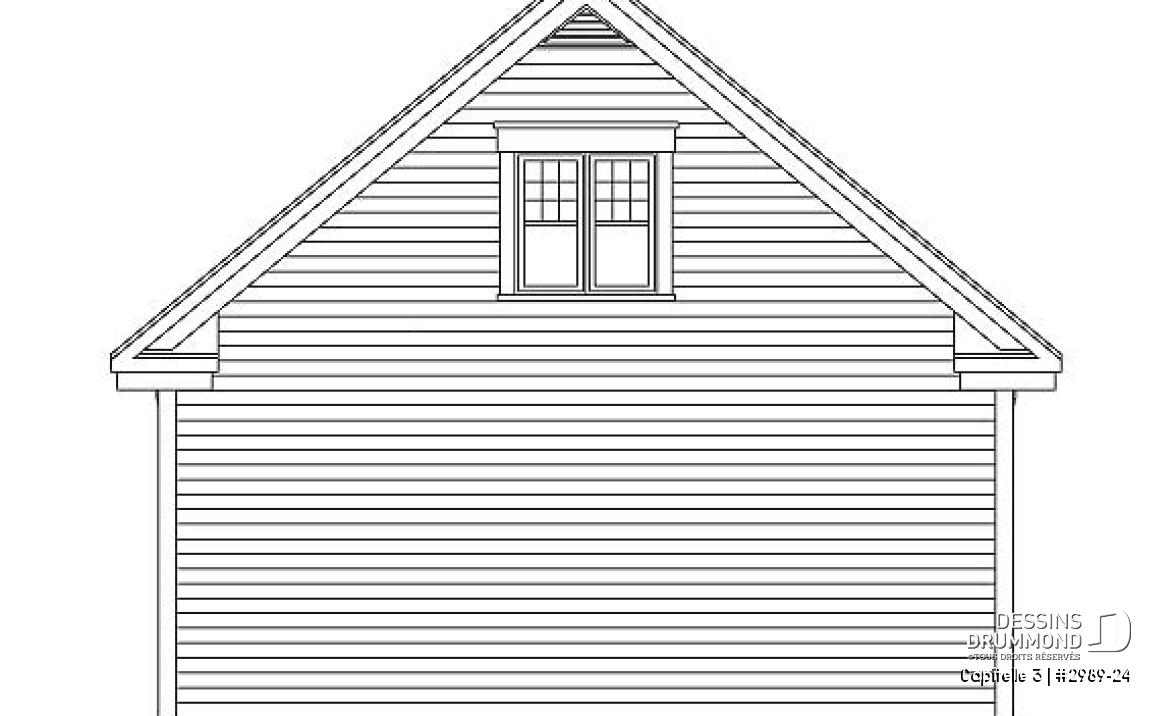

Élévation arrière

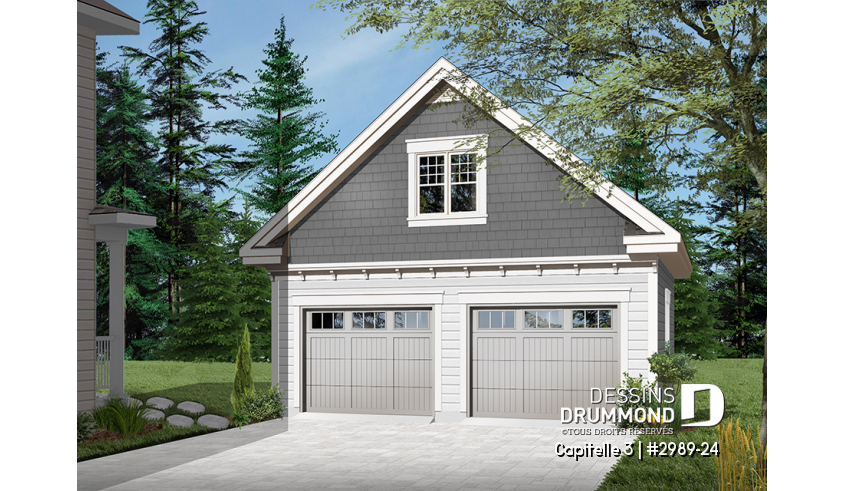

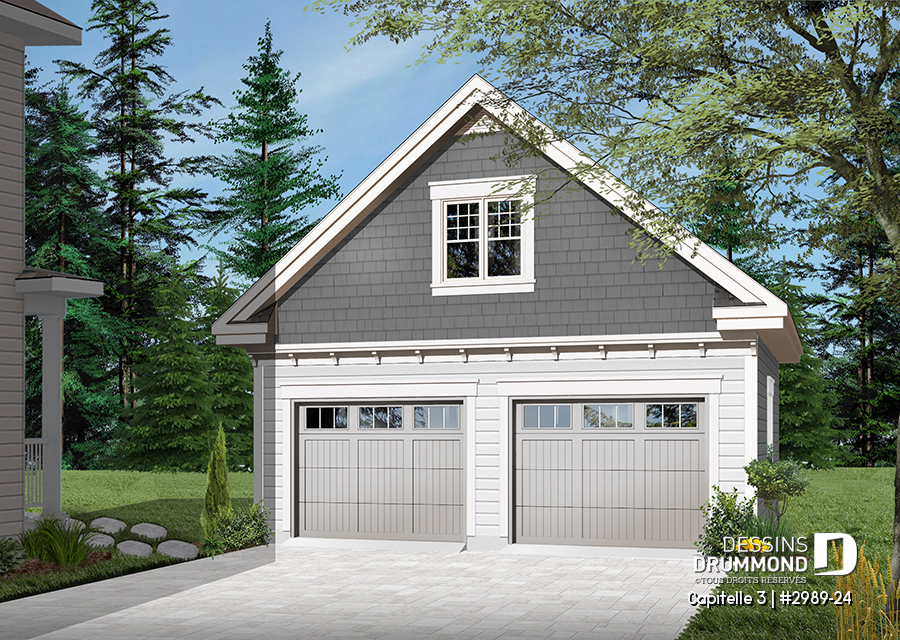

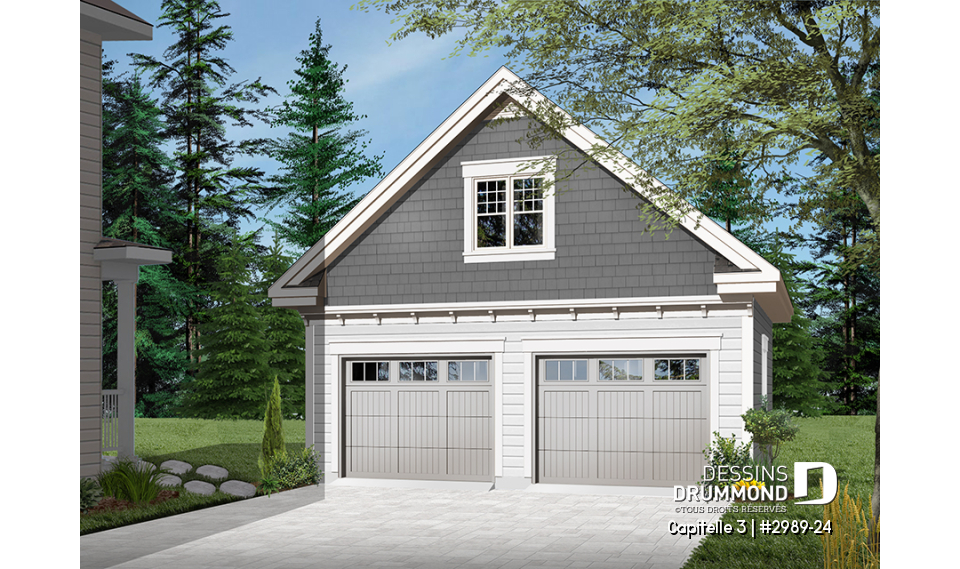

Version couleur no. 2 - Vue avant

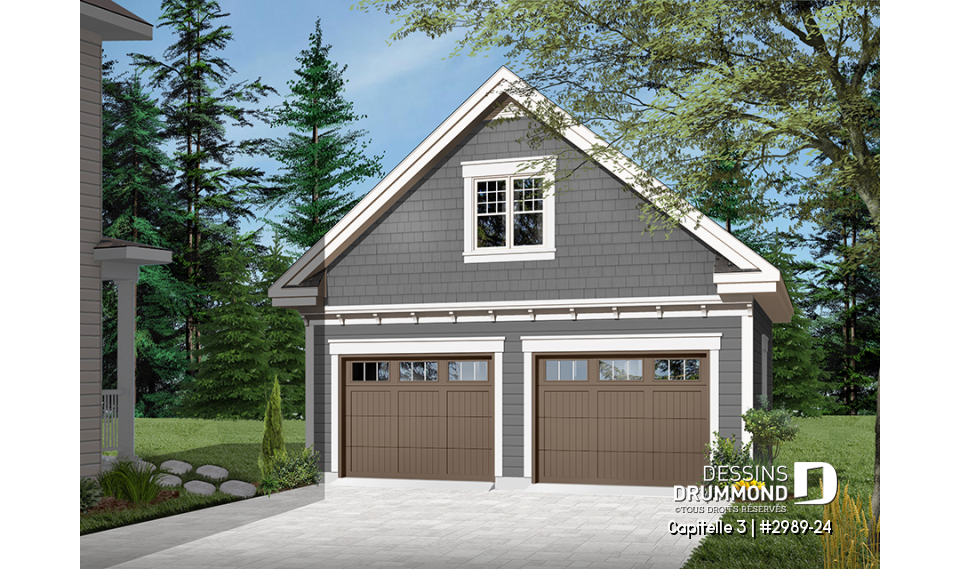

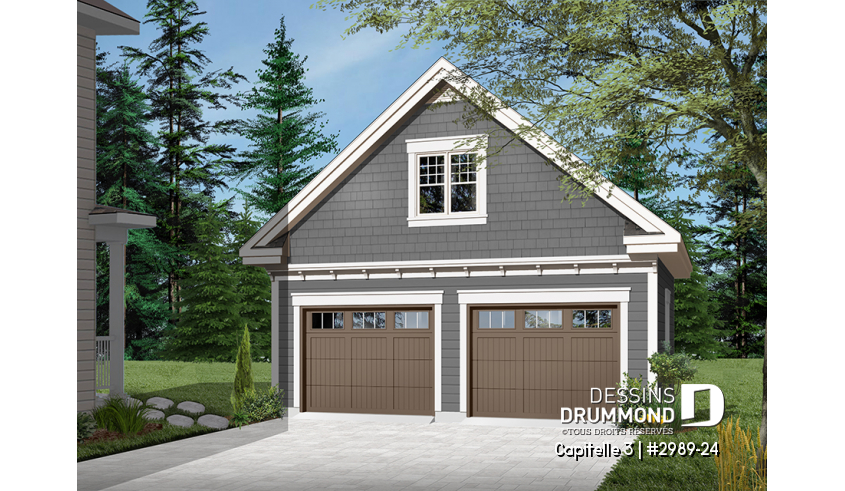

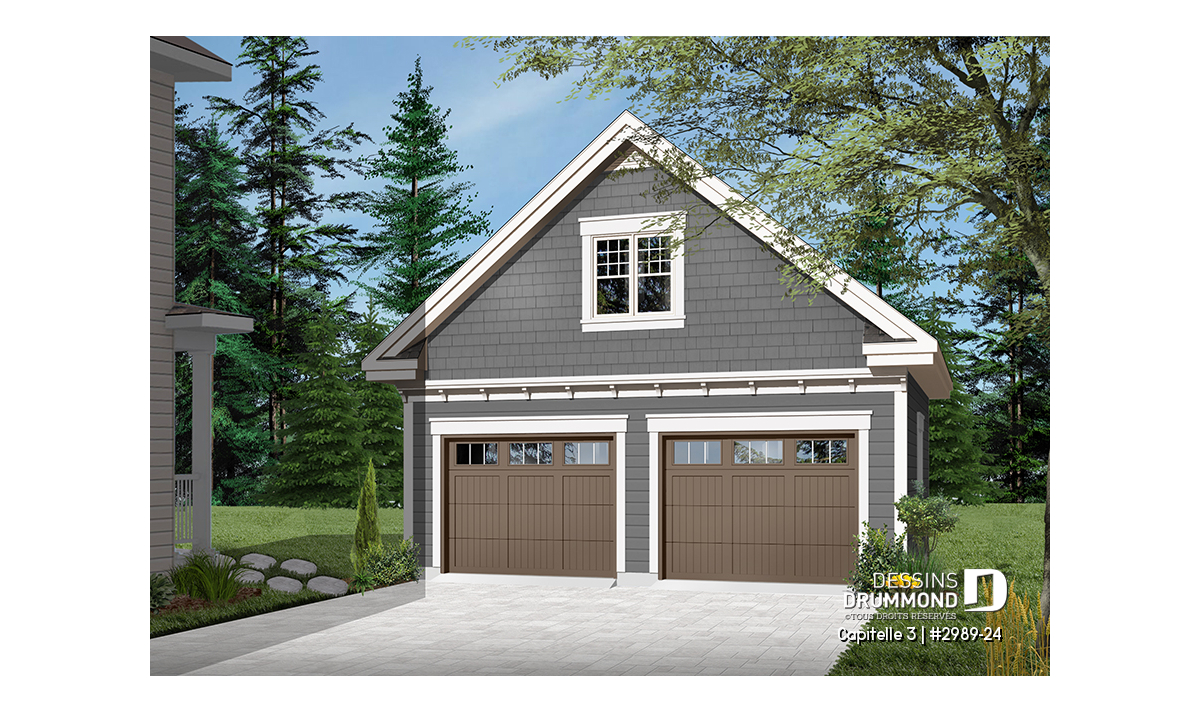

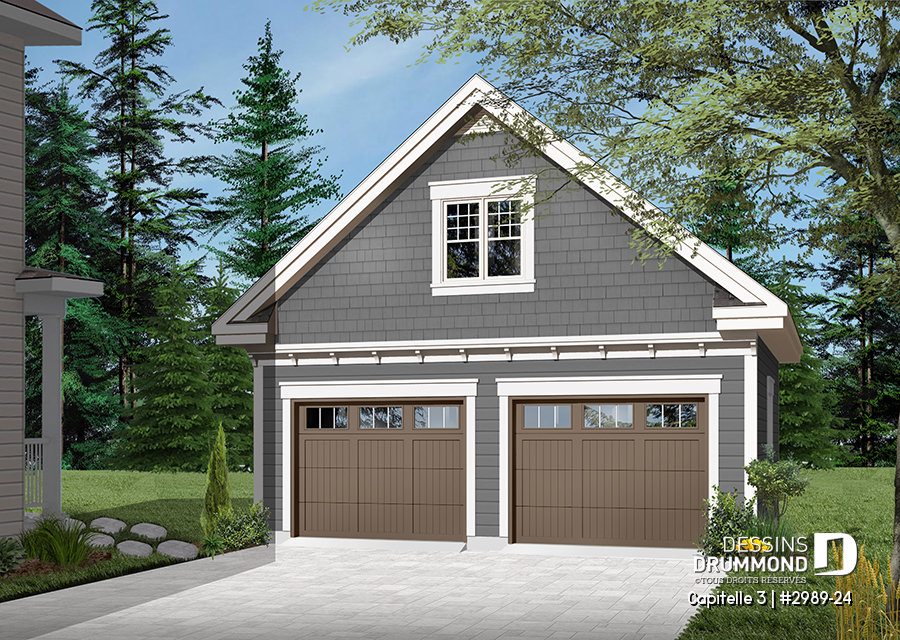

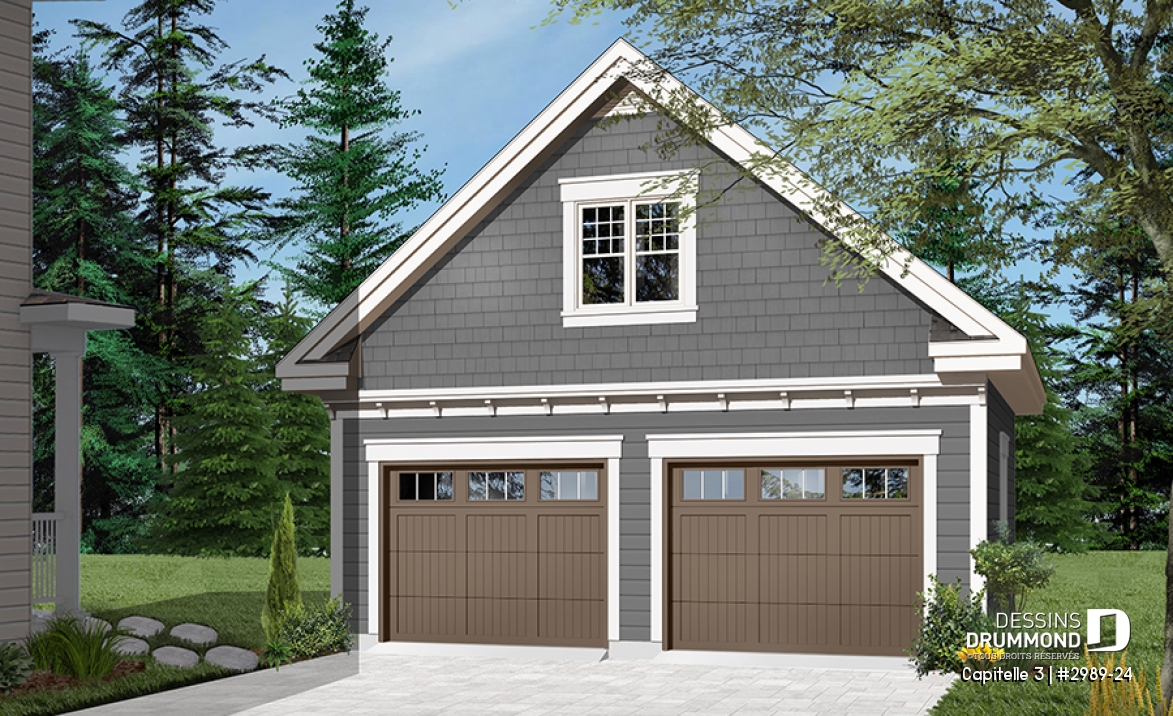

Version couleur no. 3 - Vue avant

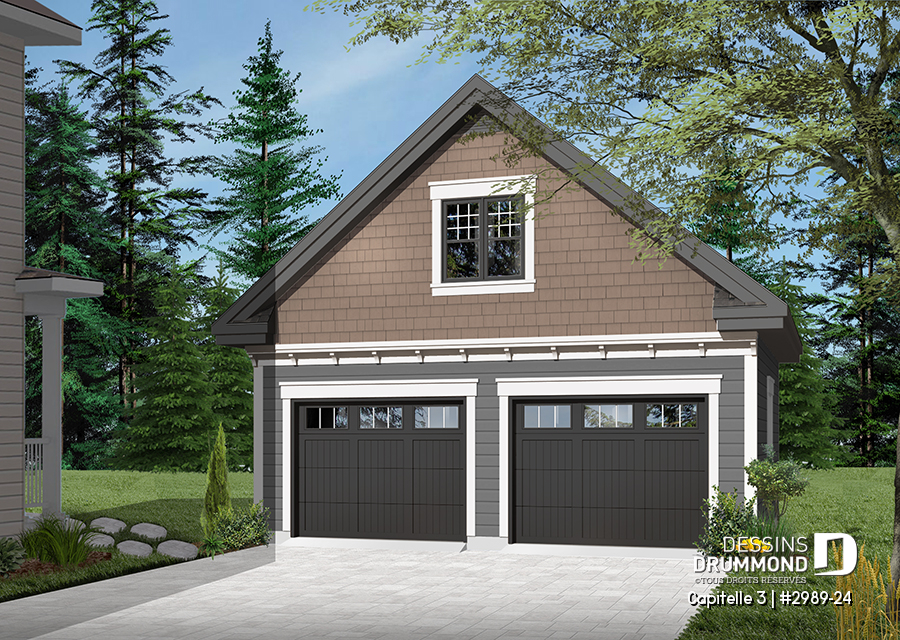

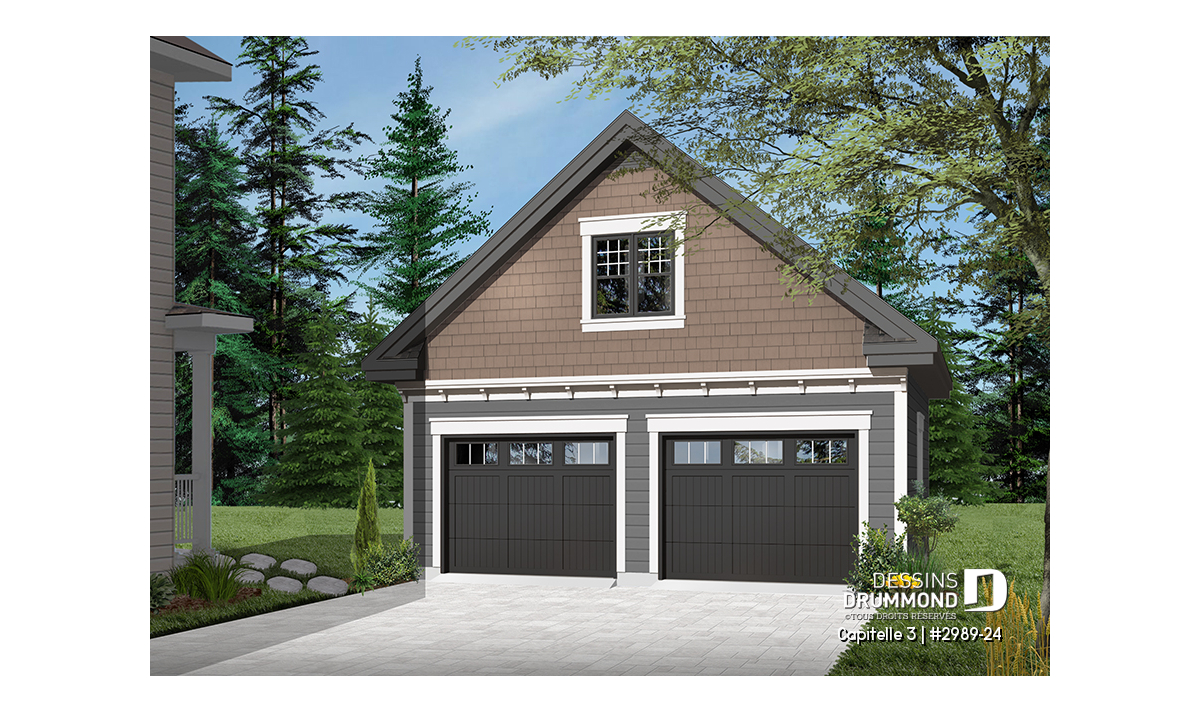

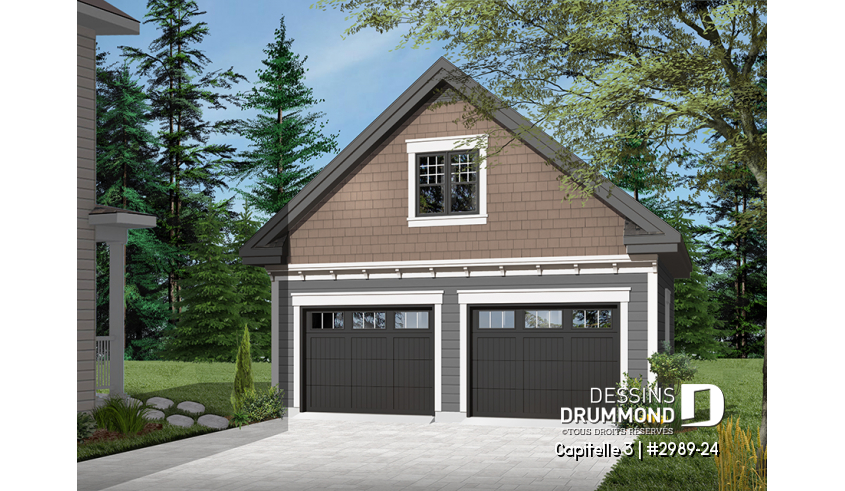

Version couleur no. 4 - Vue avant

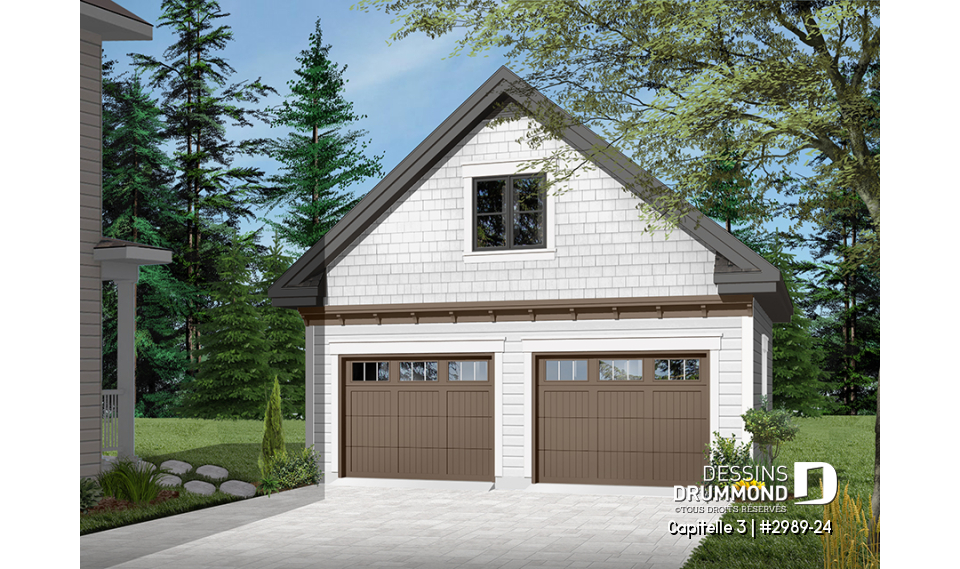

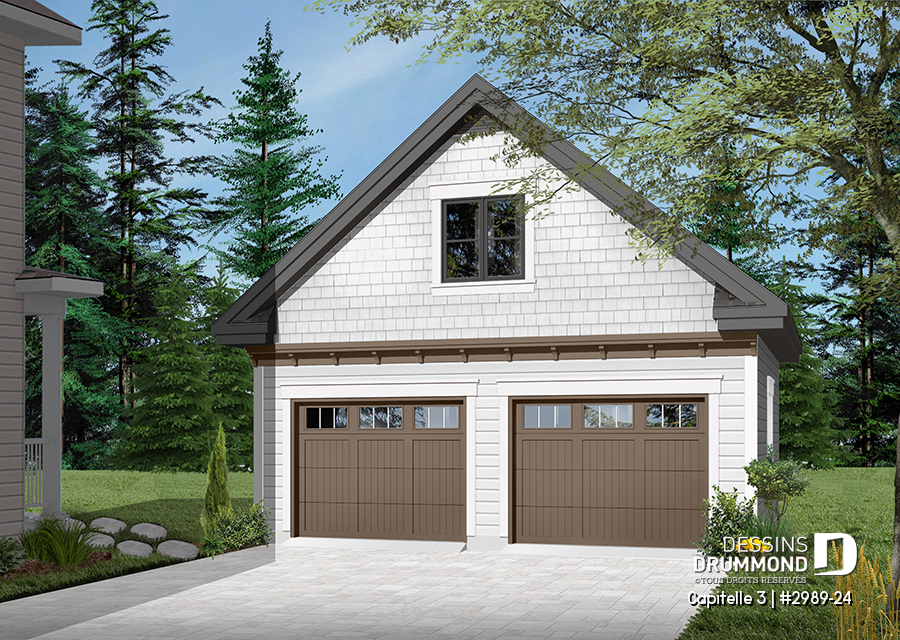

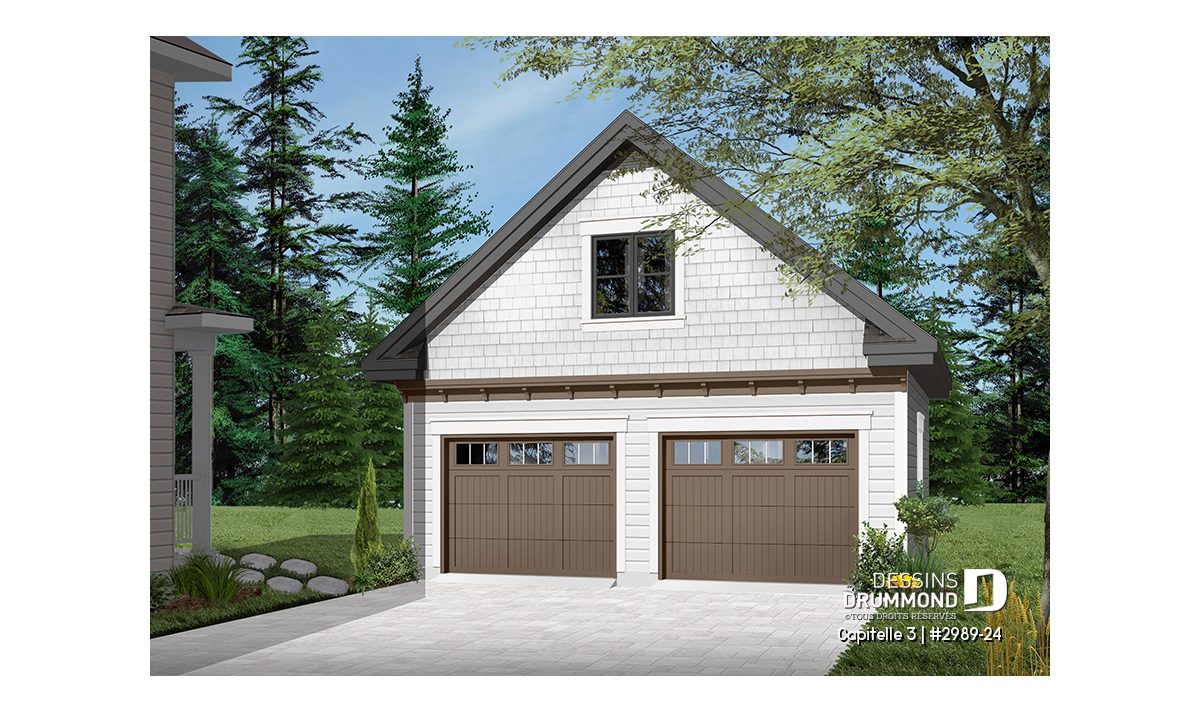

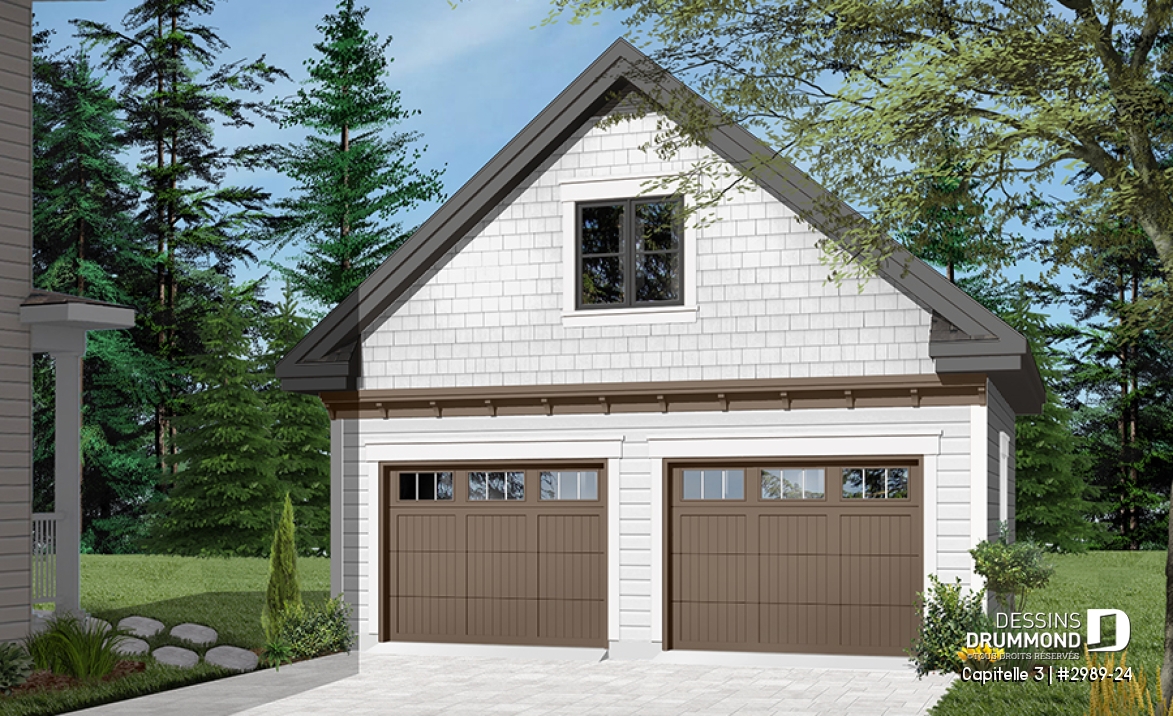

Version couleur no. 5 - Vue avant

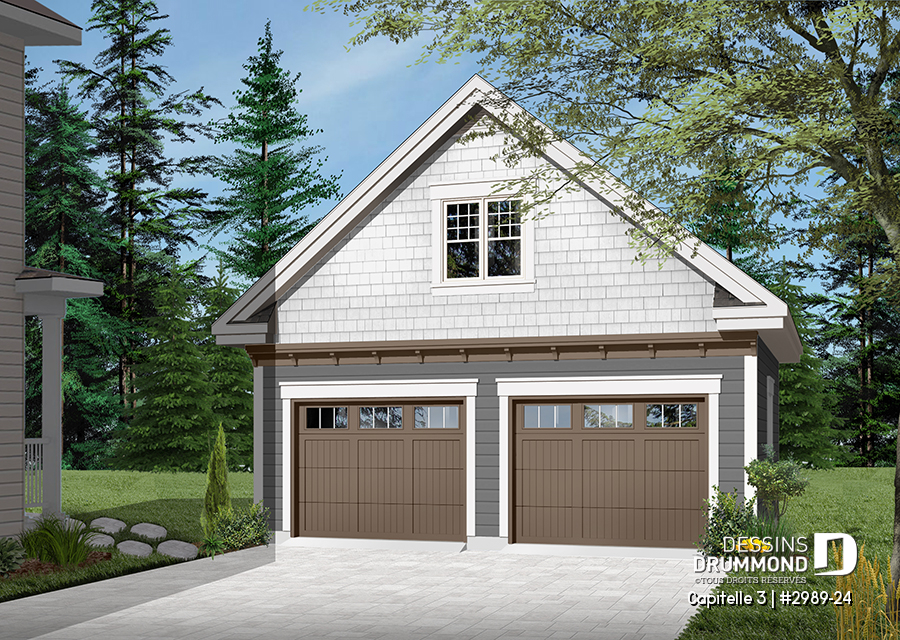

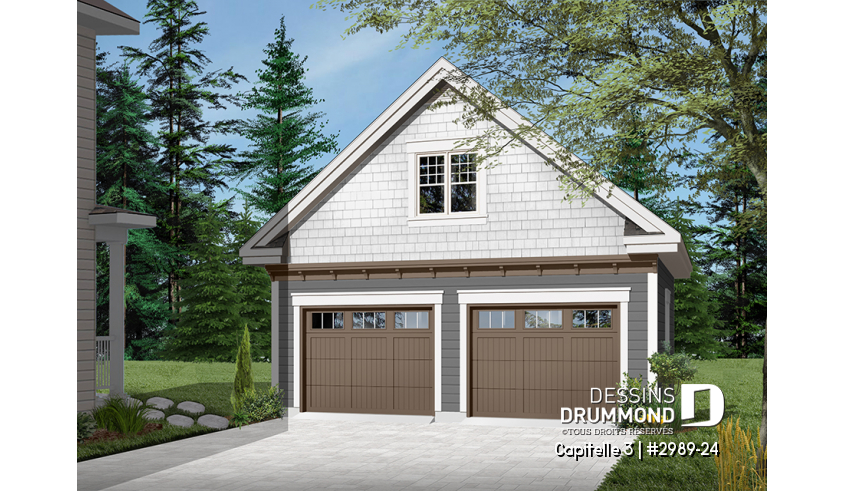

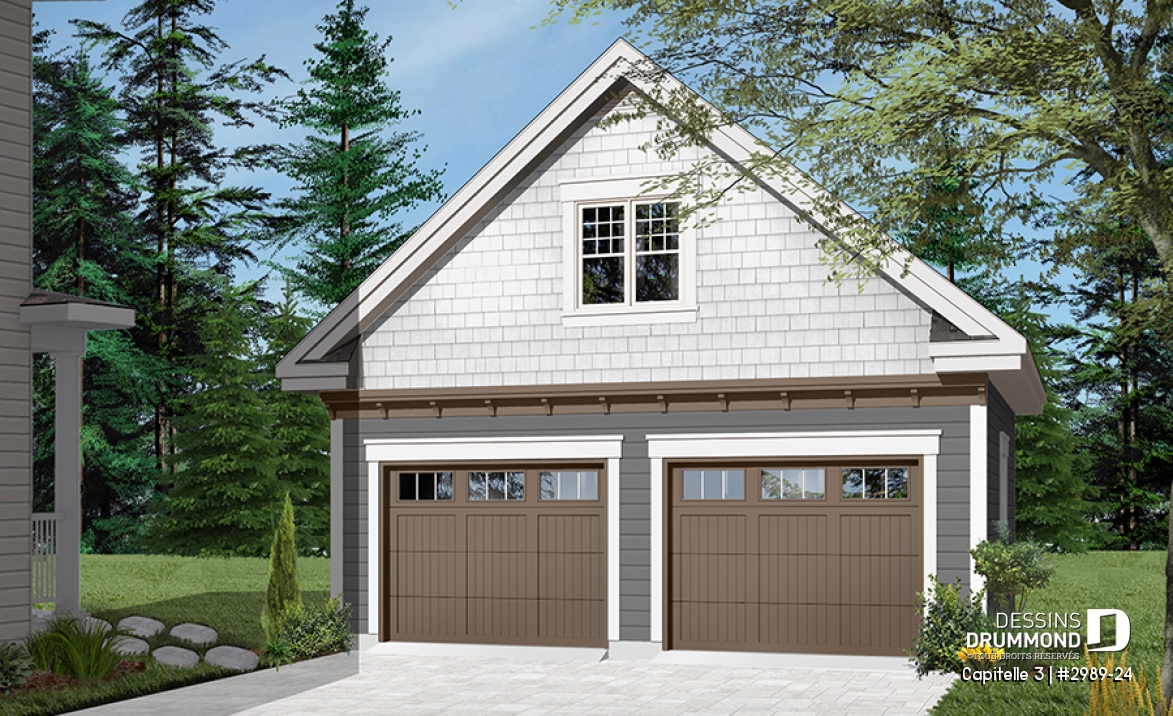

Version couleur no. 6 - Vue avant

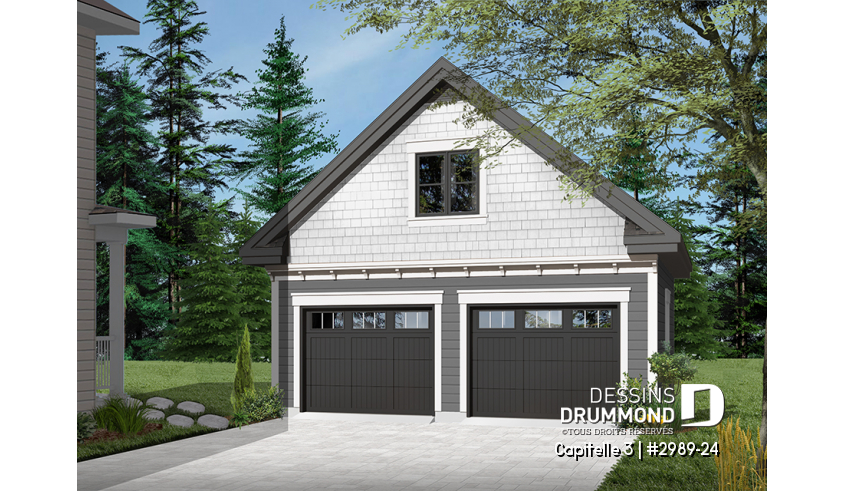

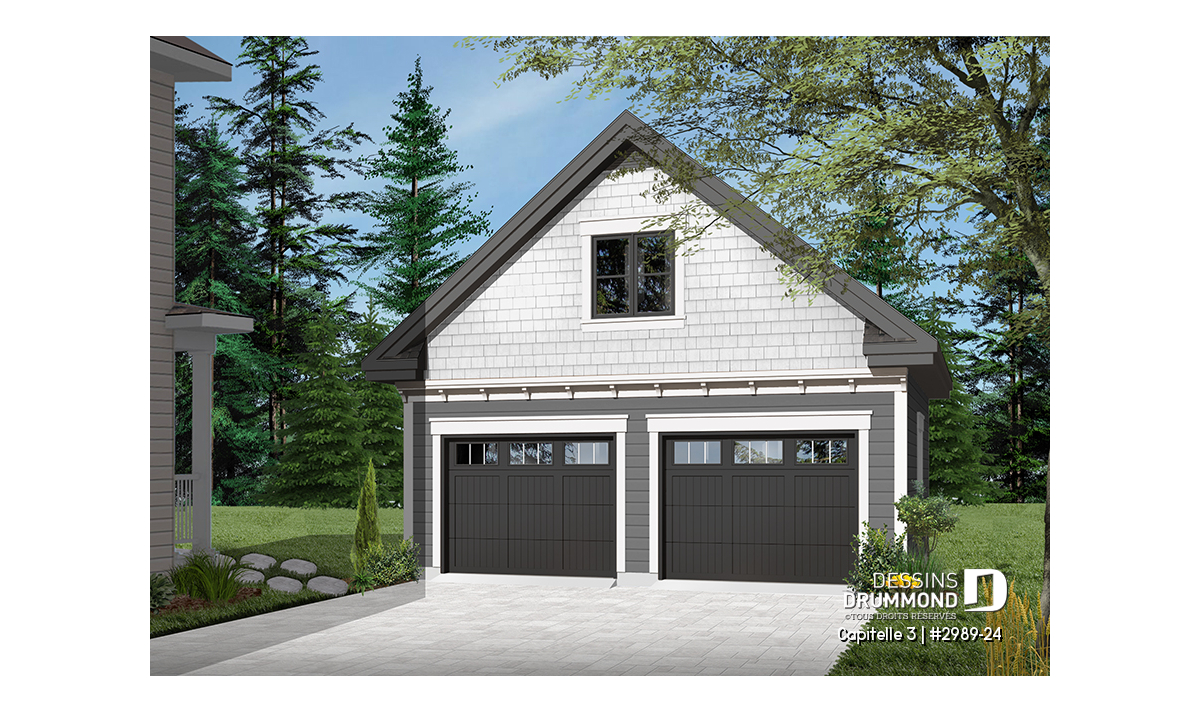

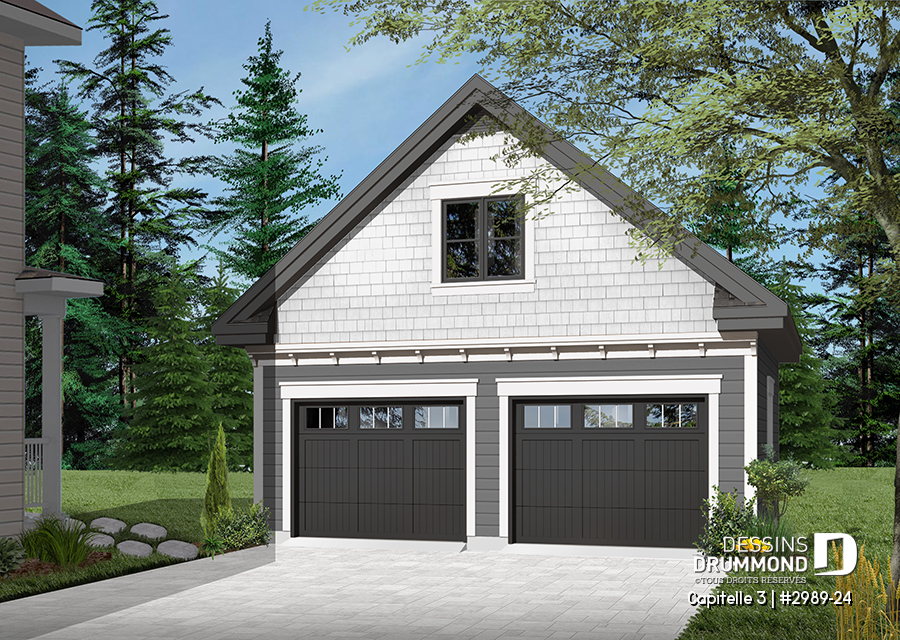

Version couleur no. 7 - Vue avant

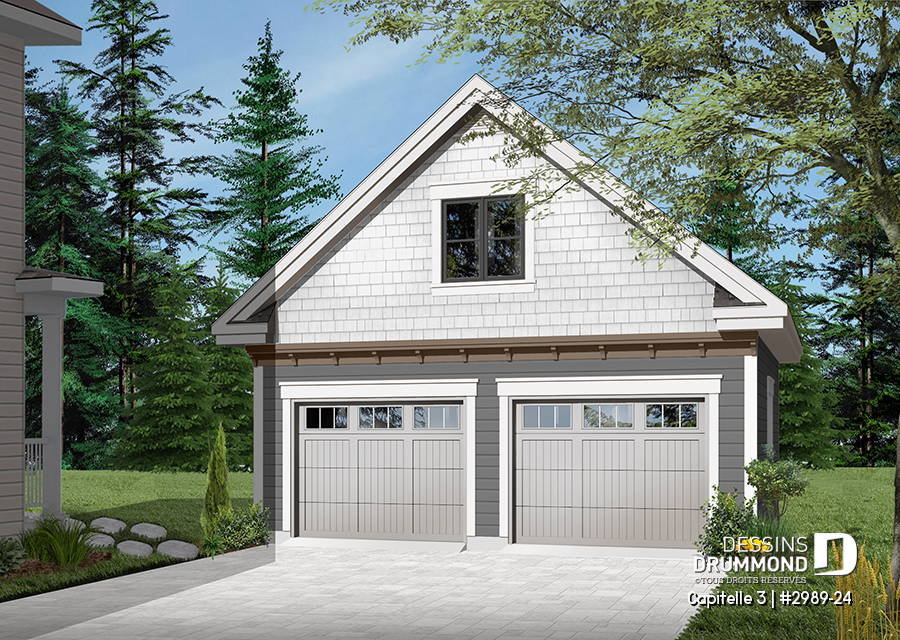

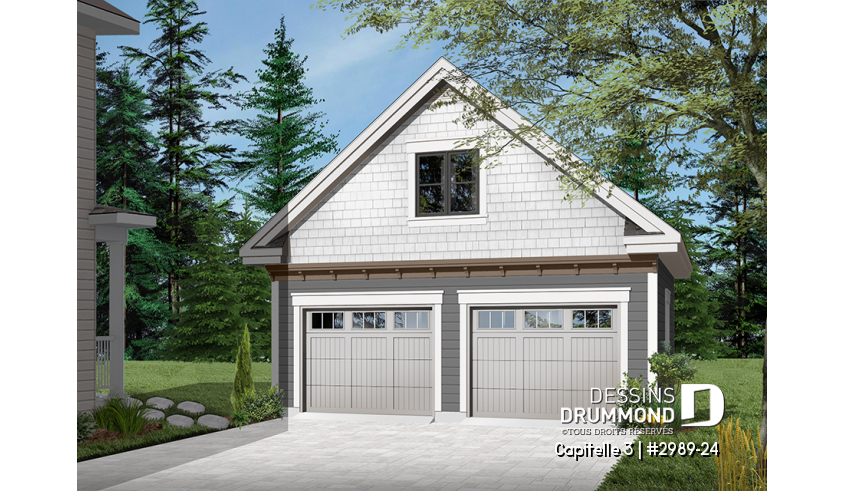

Version couleur no. 8 - Vue avant
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

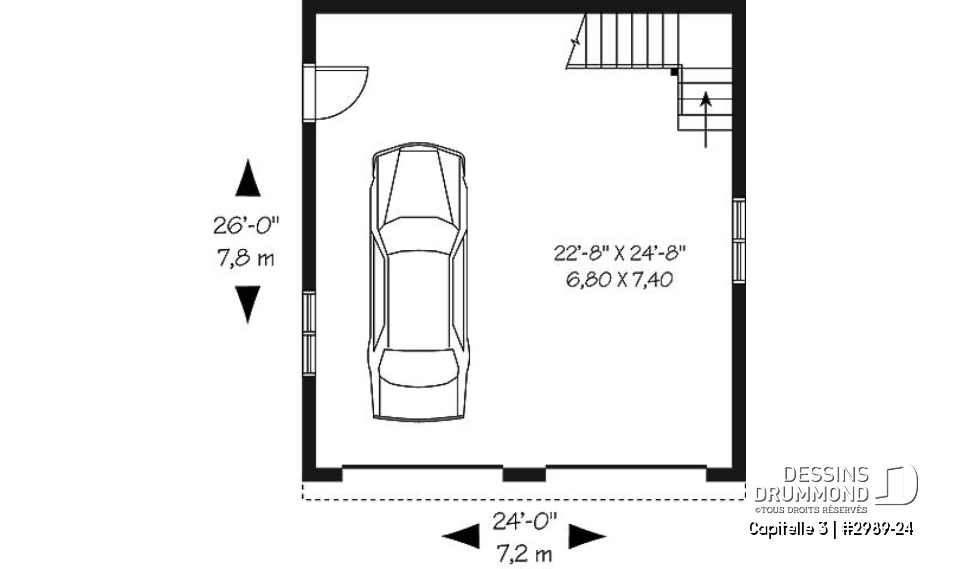

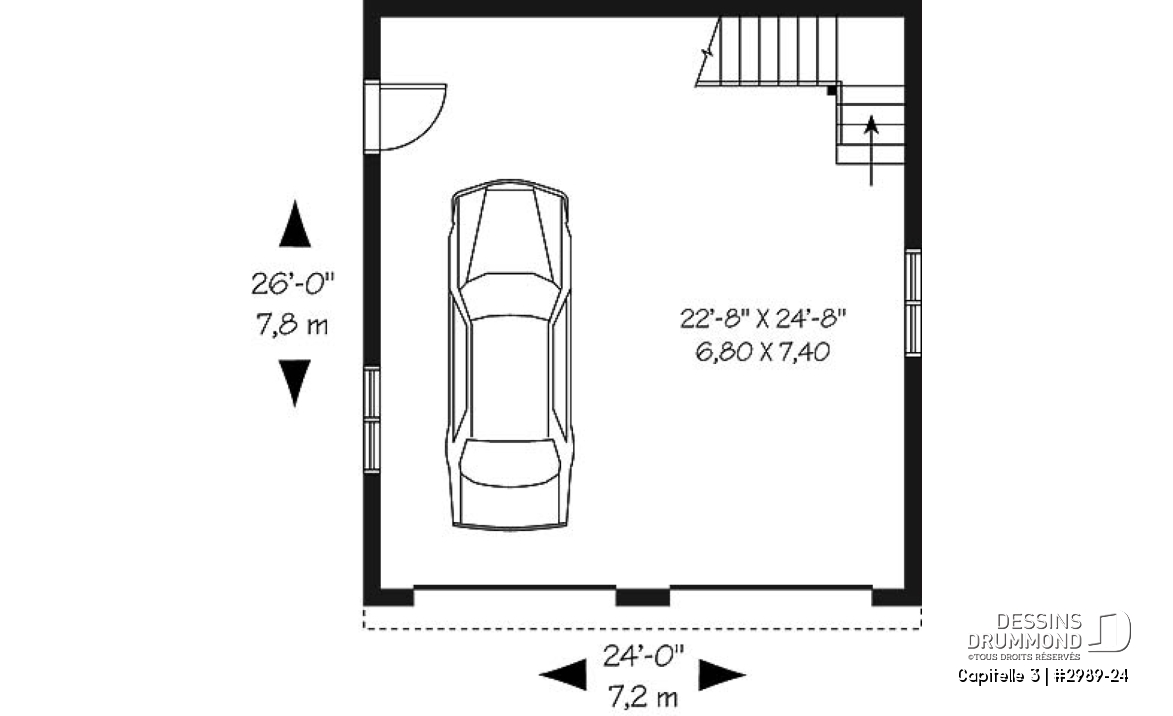

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Garage | 22'8" x 24'8" | ~ 9'4" | ||

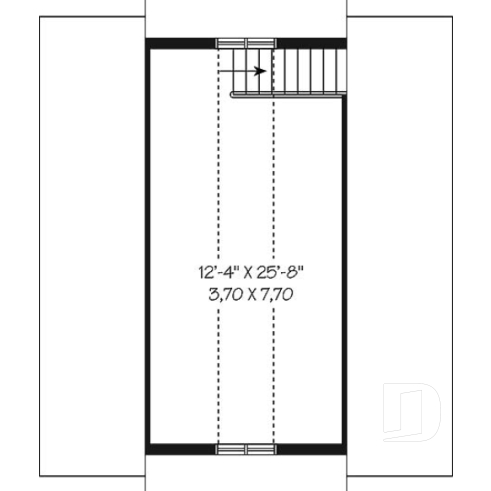

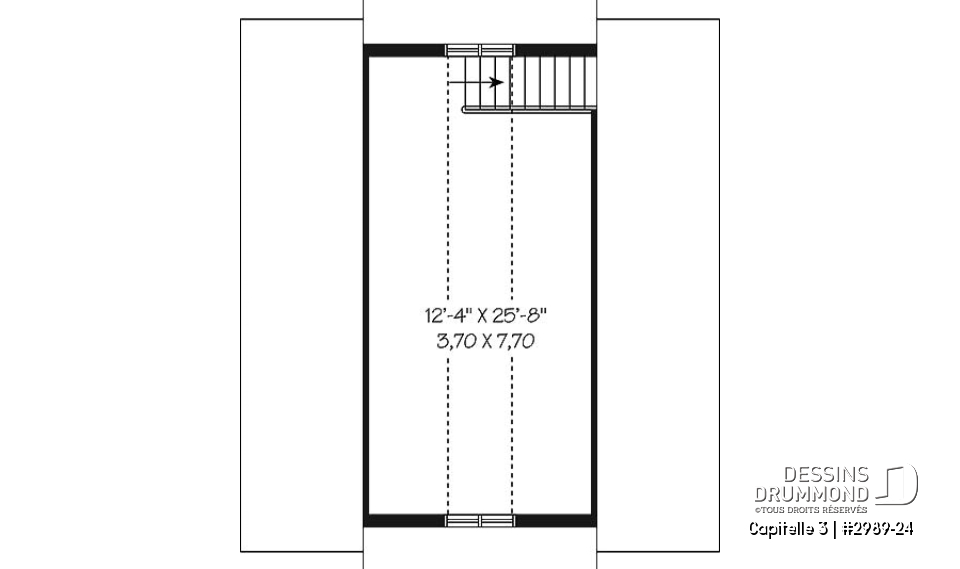

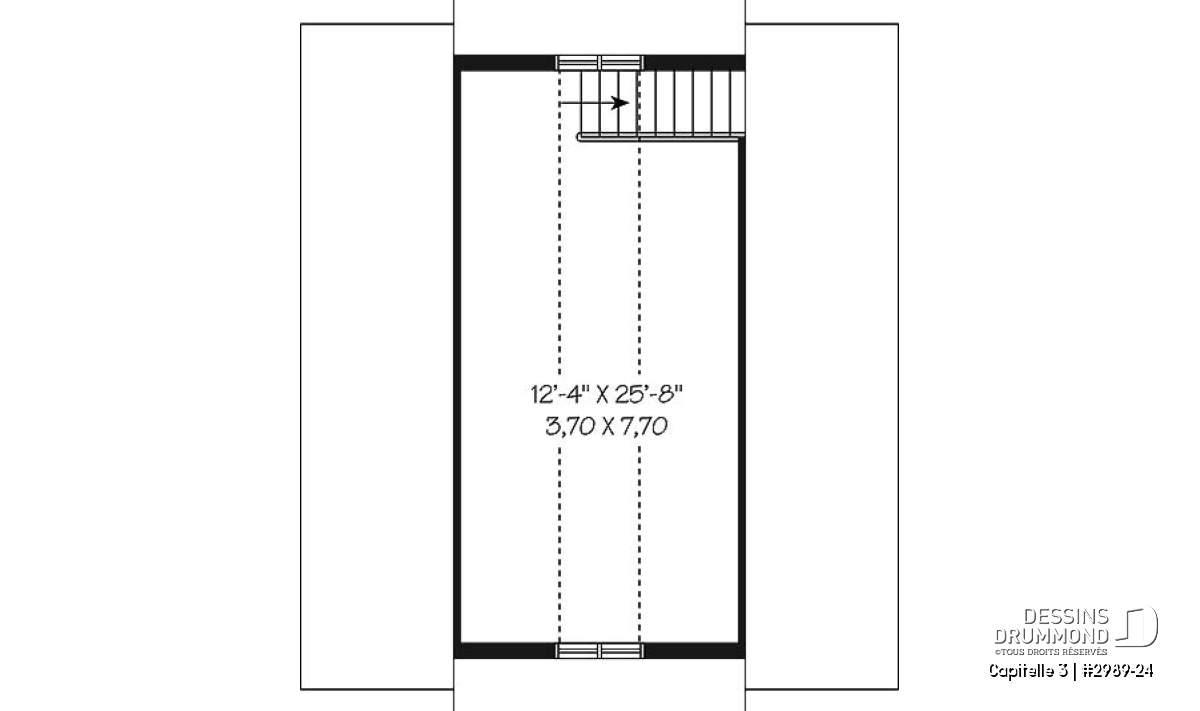

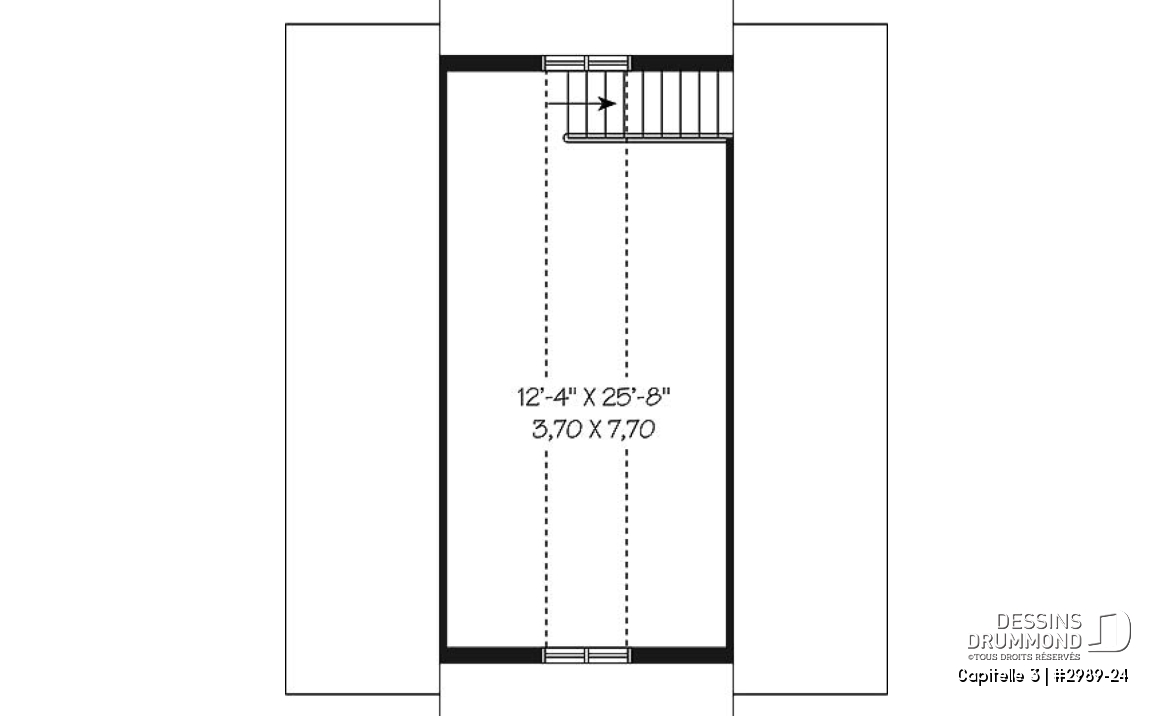

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Rangement | 12'4" x 25'8" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 948 pi2 |
| Rez-de-chaussée | 624 pi2 |
| Étage | 324 pi2 |
| Largeur | 24'0" |
| Profondeur | 26'0" |
| Hauteur dessus fondations au faite | 21'6" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Dalle flottante i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle monolithique |
| Code Entrepreneur | G2B |
Spécifications sur les pièces
Description
Autres informations utiles sur ce plan
Description complète
Plan de garage double avec espace boni à l'étage
.
Éléments distinctifs
Espace rangement de 324 p.c. ( 30,10 m.c. ) à l'étage
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
AVANT DE PLACER VOTRE COMMANDE, il est de votre responsabilité de faire les vérifications nécessaires auprès de votre municipalité concernant les restrictions se rattachant à l’ajout d’un garage détaché sur un terrain, car NOS PLANS NE SONT NI REMBOURSABLES ET NI ÉCHANGEABLES. Plusieurs municipalités permettent l’ajout d’un garage détaché, mais imposent à celui-ci un format maximal. Le fait de vous enquérir de telles informations vous permettra de mieux cibler le format de garage possible à aménager.
Questions et commentaires
03 Mars 2015
Pascal Paquet
Bonjour, quel est la hauteur des portes de garage dans le plan W2989-24? Est-il possible de mettre des portes de 8 pieds de haut?
Merci. Pascal.
03 Mars 2015
Service à la clientèle
Bonjour M. Paquet et merci pour votre intérêt au niveau de ce plan.
Les portes de garage mésurent 9' de large et le standard 7' de haut.
Si vous voulez faire les changements au plan pour des portes 8' de haut c'est notre équipe technique en agence qui se fera plaisir de vous renseigner et je vous invite de communiquer directement avec eux.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deb
22 Septembre 2014
Martin
Bonjour,
Quel est la hauteur du plafond au premier étage?
Merci,
Martin
22 Septembre 2014
Service à la clientèle
Bonjour et merci d'avoir pris le temps de nous écrire.
La hauteur du plafond au rez-de-chaussé est 9'4"
N'hésitez pas de me relancer si je peux vous assister davantage.
Bien à vous
Deborah
26 Août 2014
christian garceau
est que ce modele existe sans espace habitabble et une pente moins haute et le prix approximatif
26 Août 2014
Service à la clientèle
Bonjour M. Garceau et merci pour votre intérêt au niveau de ce plan.
Ce plan peut être modifier pour conformer à vos besoins et c'est notre agence la plus près de vous qui se fera plaisir de vous renseinger à ce sujet.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deb
04 Mars 2014
Robert Major
Je vois qu'il n'y a pas de poteaux ou de poutre maîtresse pour soutenir le plancher de l'étage. Comment cela se fait-il?
Merci de votre attention.
06 Mars 2014
Service à la clientèle
Bonjour M. Major et merci d'avoir pris le temps de nous écrire
Le plancher de l'étage est intégré avec les fermes de toit, ce sont des fermes habitables.
Pour ce qui est de la partie où est-ce qu'il y a l'escalier, il y a une structure renforcée situé au debut de l'escalier en haut qui part du mur extérieur arrière et vient s'accrocher a un ferme habitable renforcé. Les solives sont installées de gauche à droite, de chaque coté de la structure renforcée jusqu'au mur extérieur ou structure renforcée(coté escalier).
Vous avez bien sure de la structure renforcée tout le tour du puit d'escalier ansi qu'un poteau au coin de celle-ci pour supporter ces structures.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deborah
11 Février 2014
M Bergeron
Bonjour, dans le coût de construction des garages, les garages sont-il considéré isolé ou non ?
Merci de votre temps.
11 Février 2014
Service à la clientèle
Bonjour M. Bergeron et merci pour votre intérêt au niveau de ce plan.
Le coût des matériaux inclue de l'isolation R20 pour les murs et R31 - R40 pour le plafond.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deborah
