Meslay (3439)
Plan de maison udgétaire, à étage, 3 grandes chambres, garage simple avec accès au sous-sol

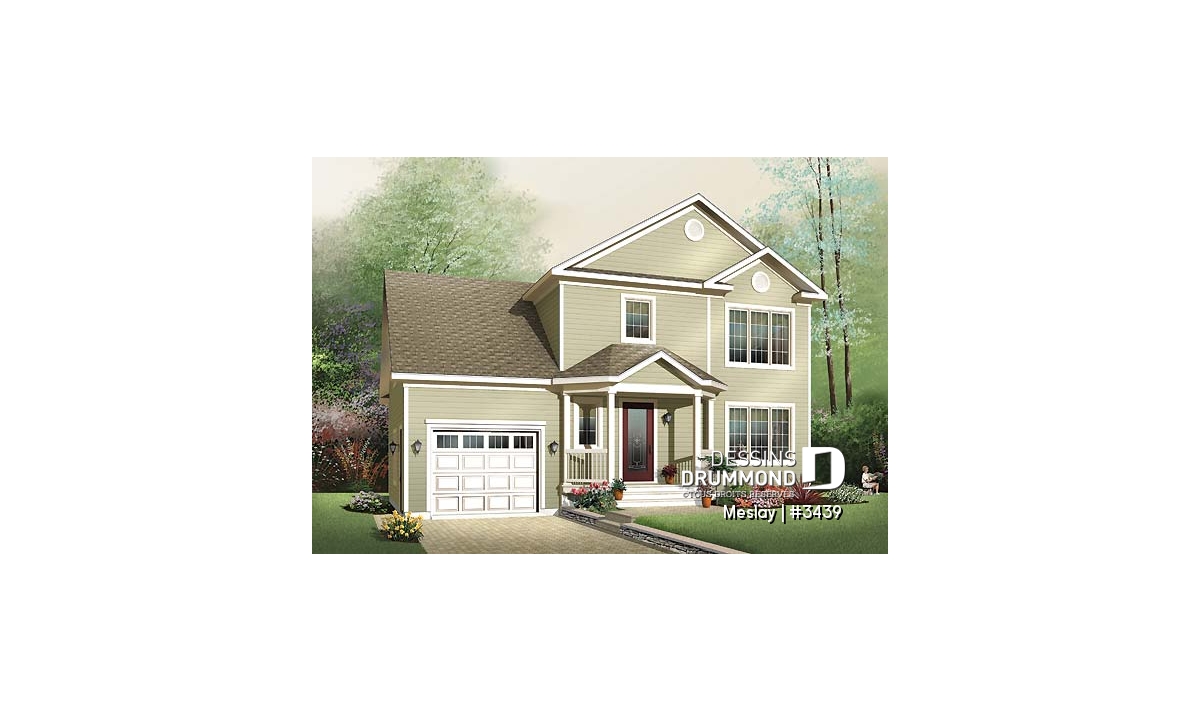

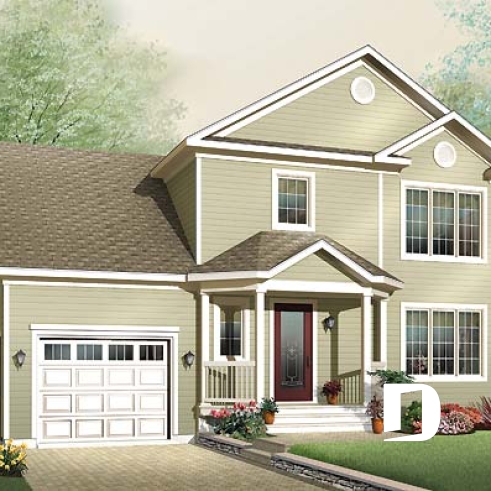

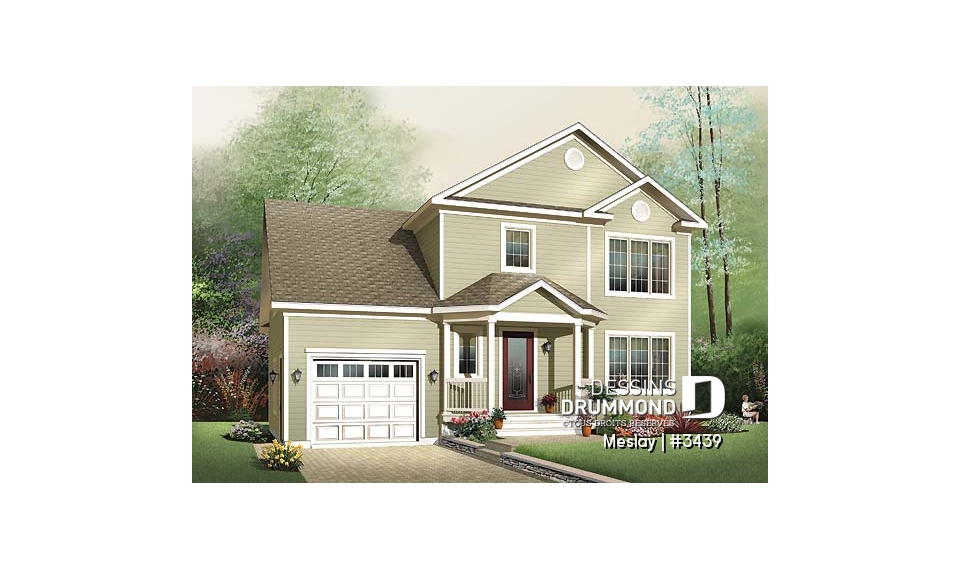

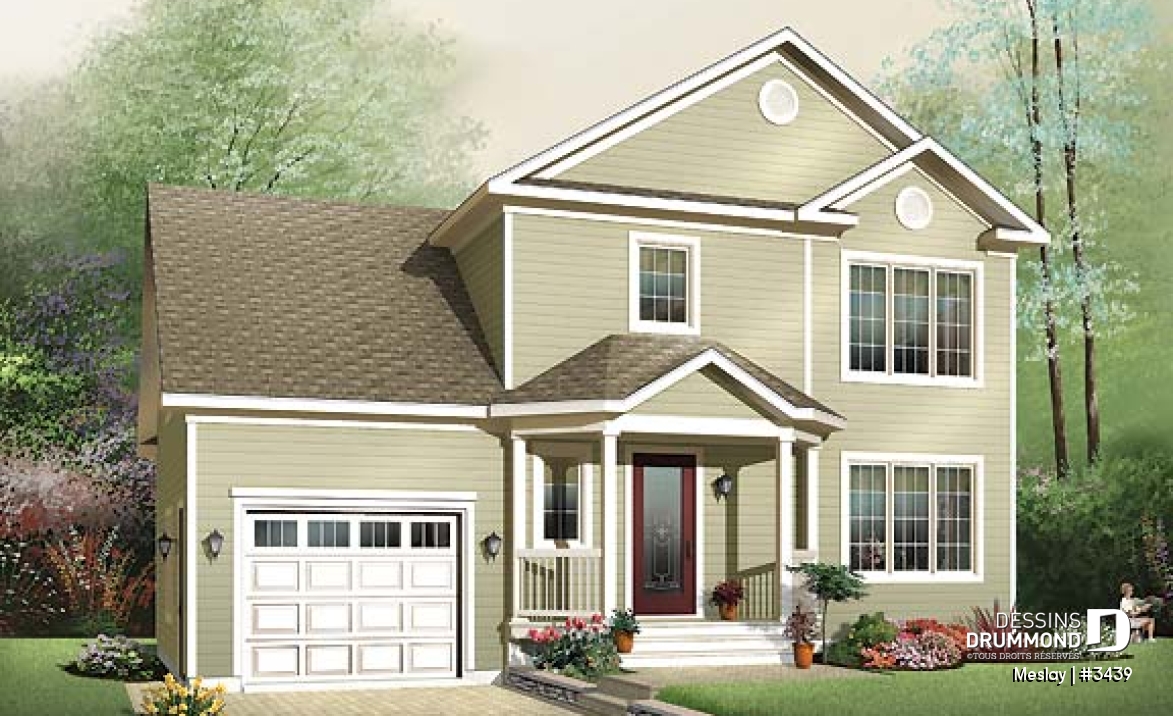

Vue avant - MODÈLE DE BASE

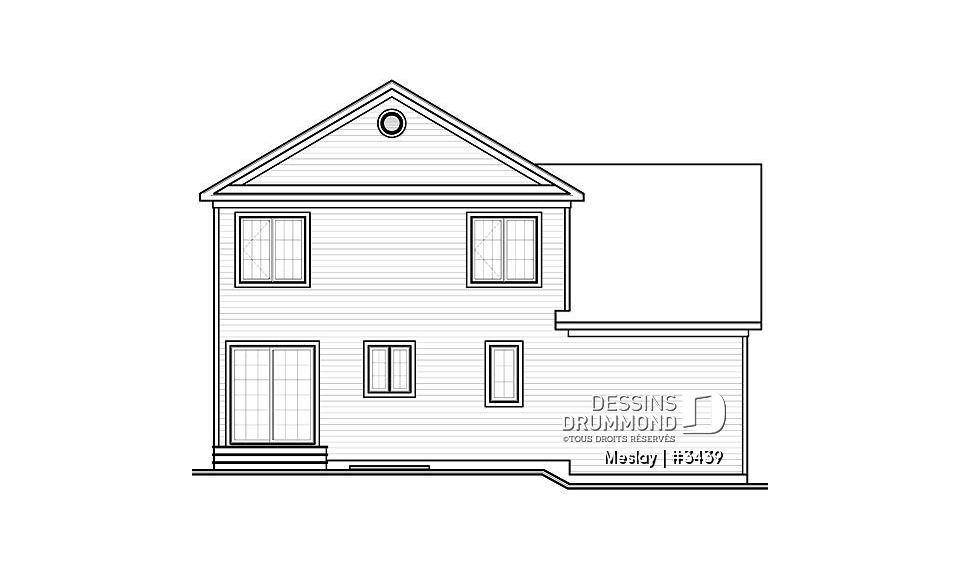

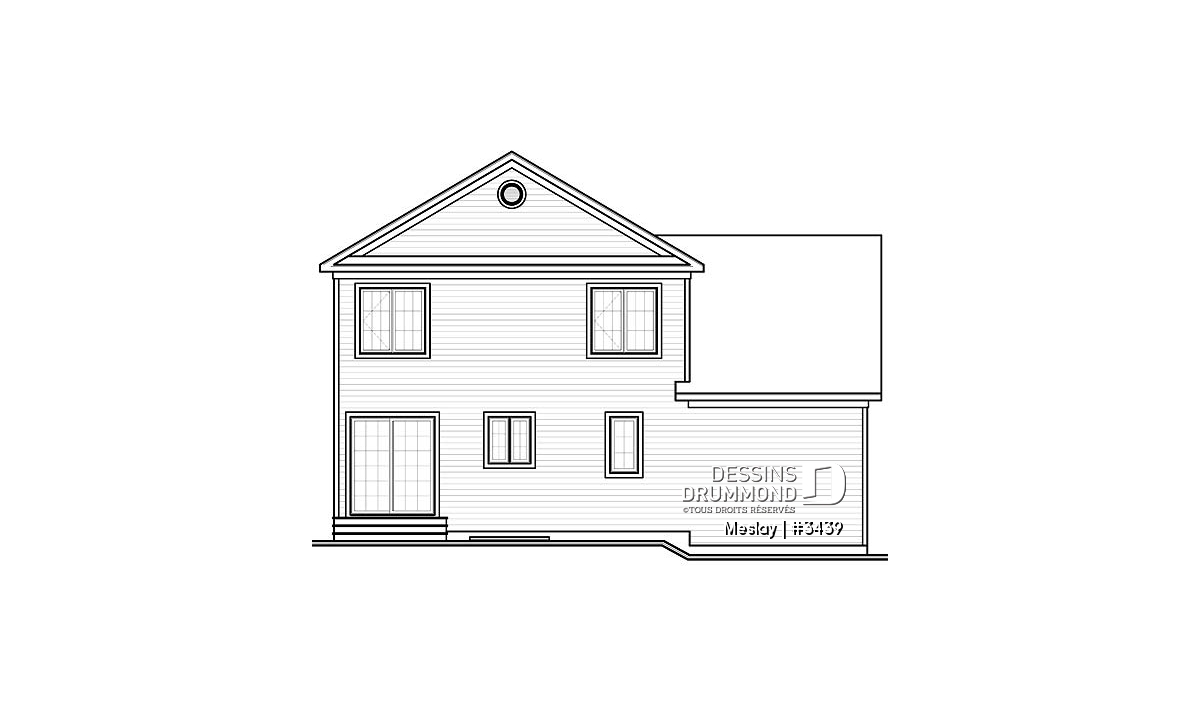

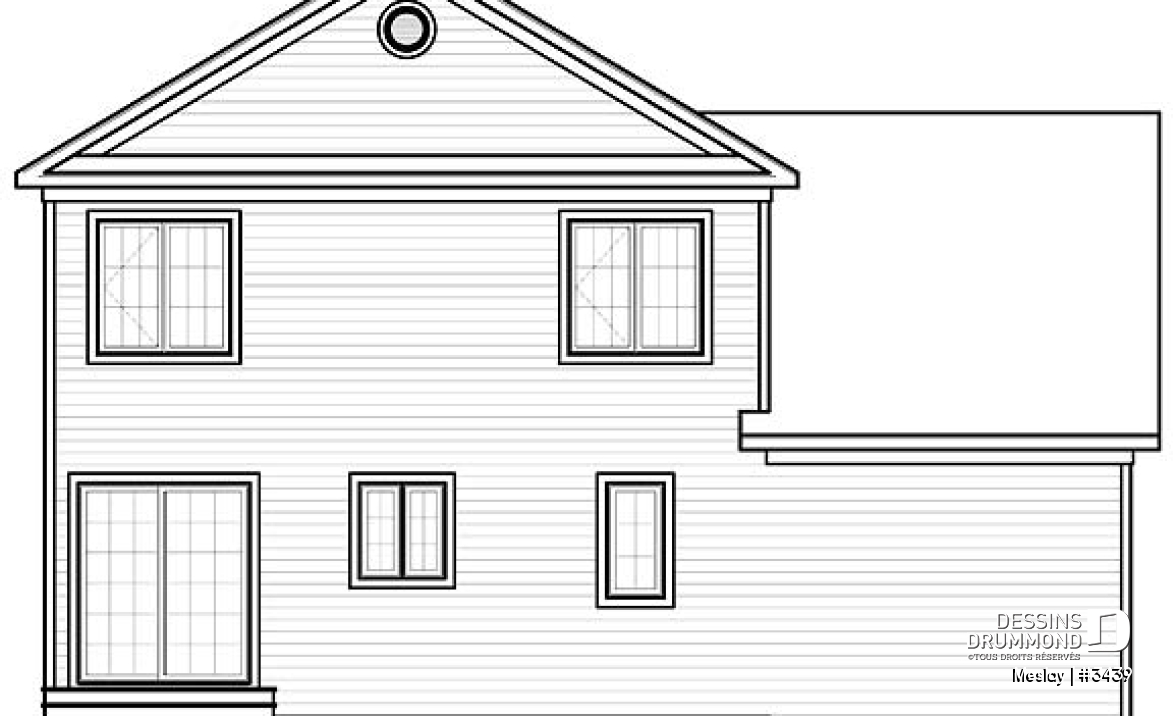

Élévation arrière

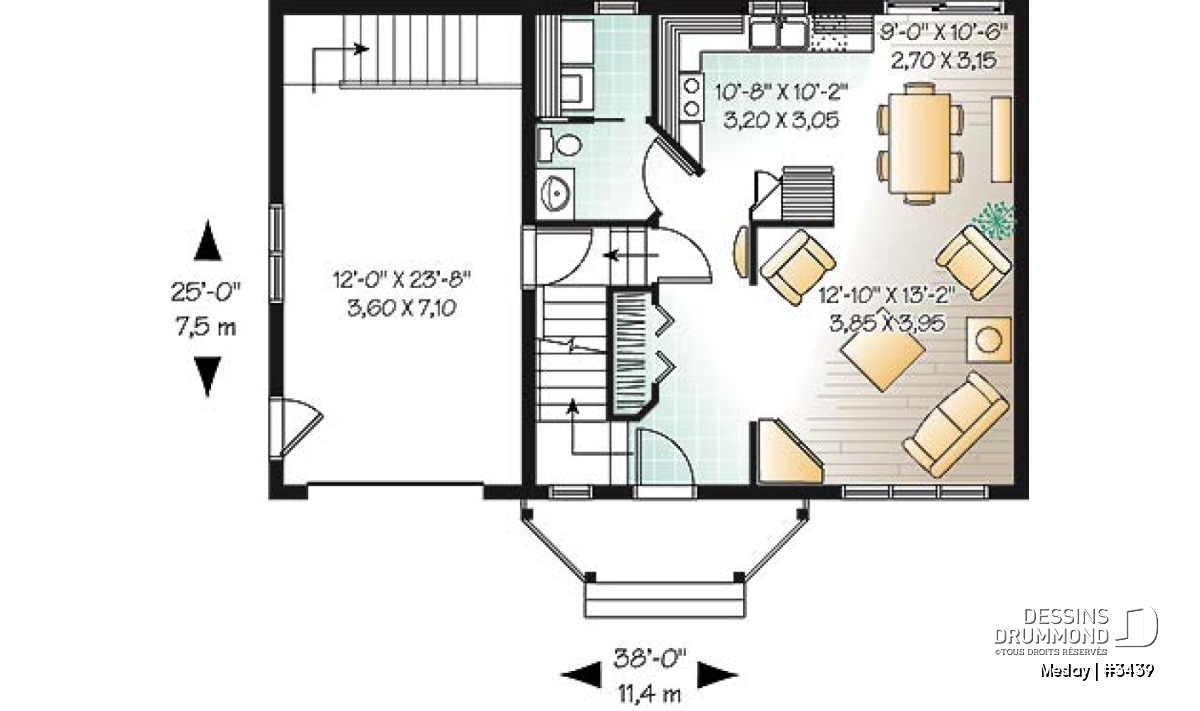

Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

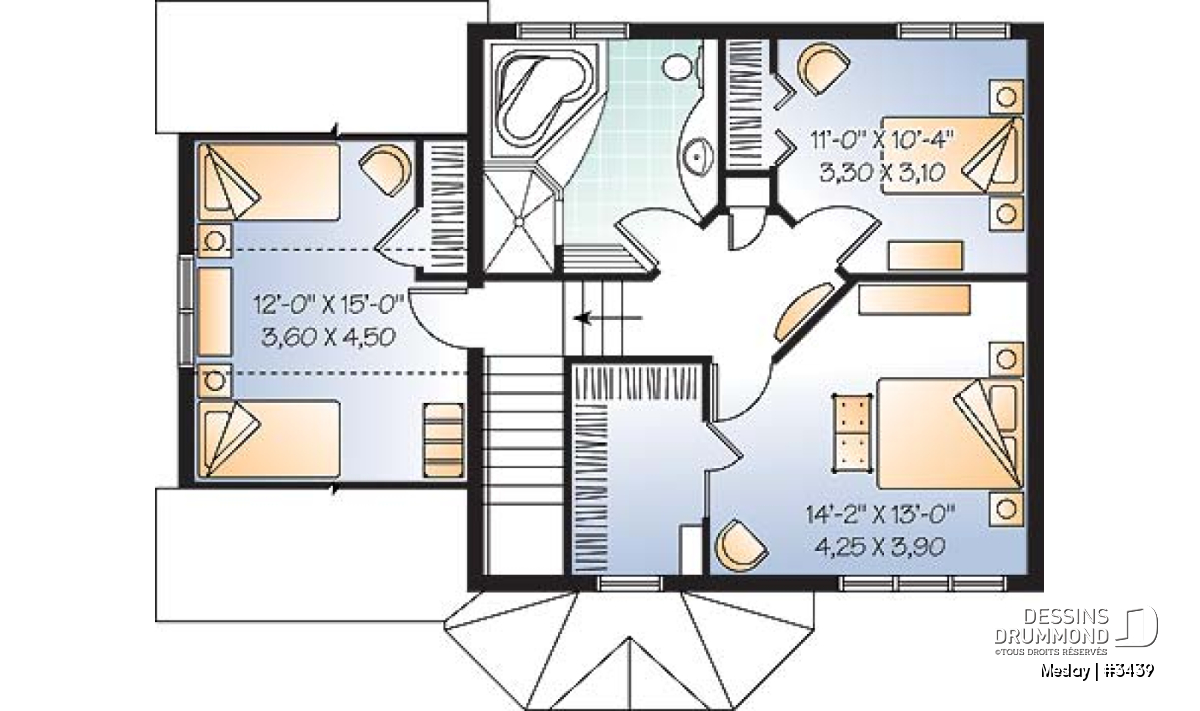

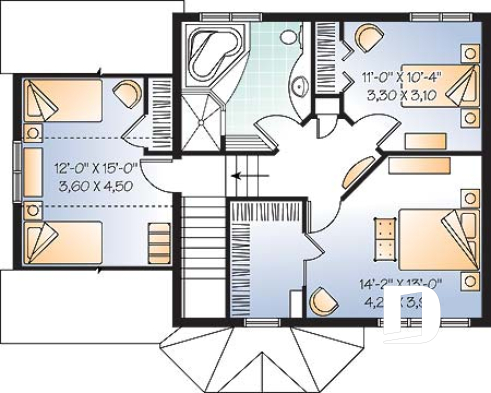

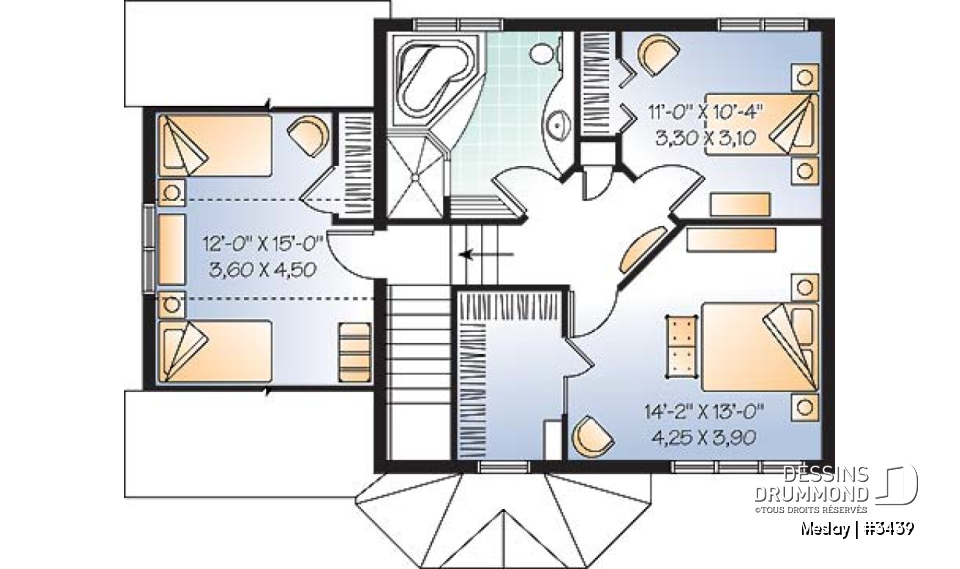

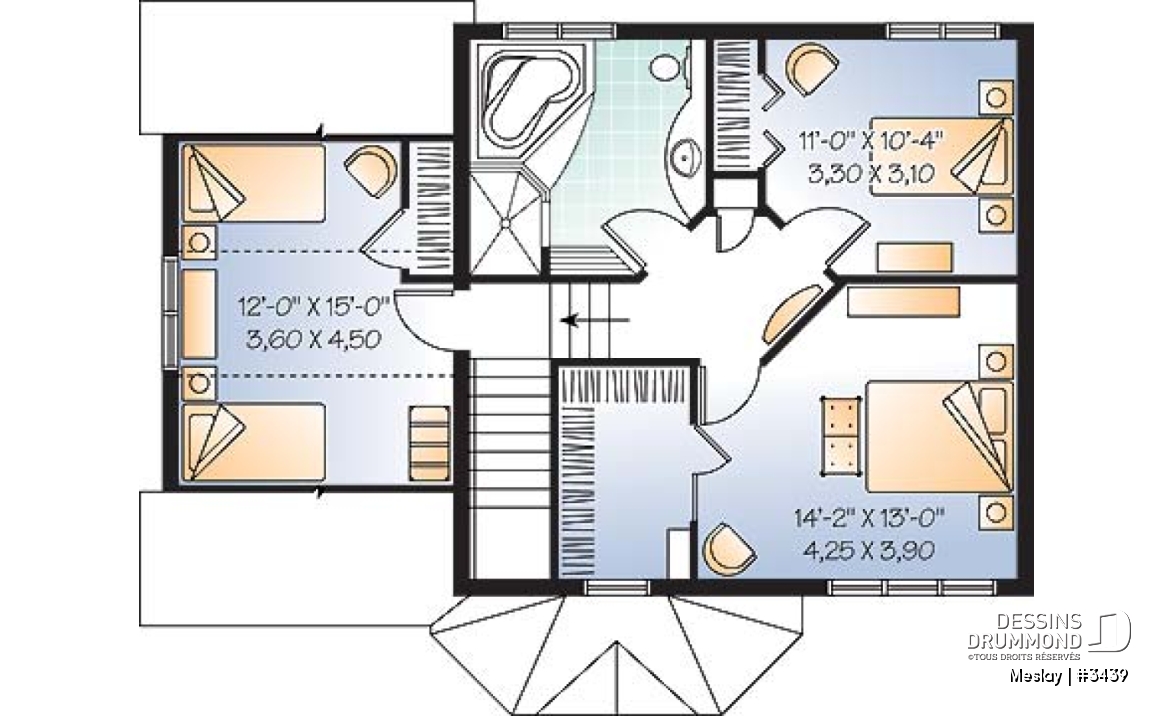

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Salle de bain complète | 10'4" x 10'2" | ~ 8'0" | ||
| Chambre à coucher | 14'2" x 13'0" | ~ 8'0" | ||
| Chambre à coucher | 12'0" x 15'0" | ~ 8'0" | ||
| Chambre à coucher | 11'0" x 10'4" | ~ 8'0" | ||
| Lingerie | 2'0" x 1'2" | ~ 8'0" | ||

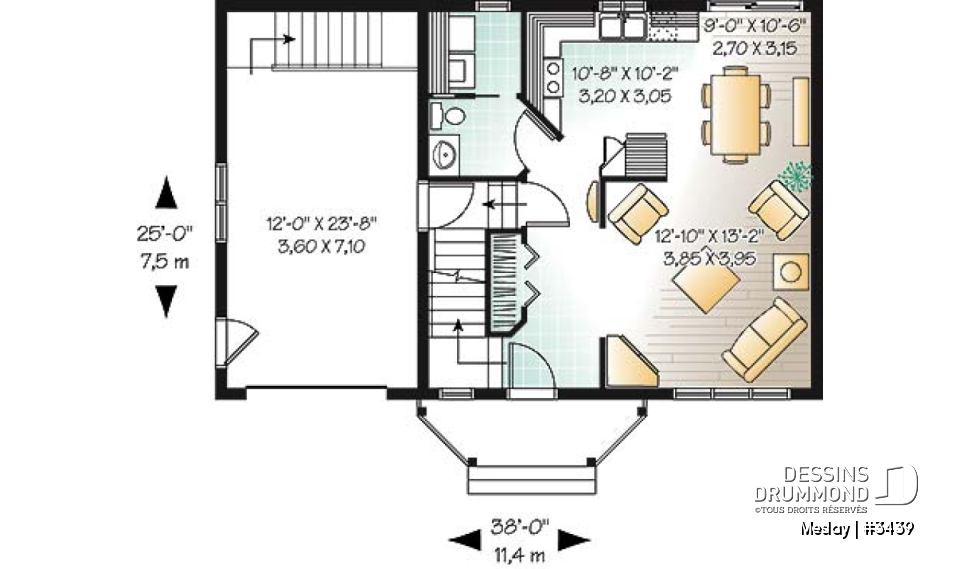

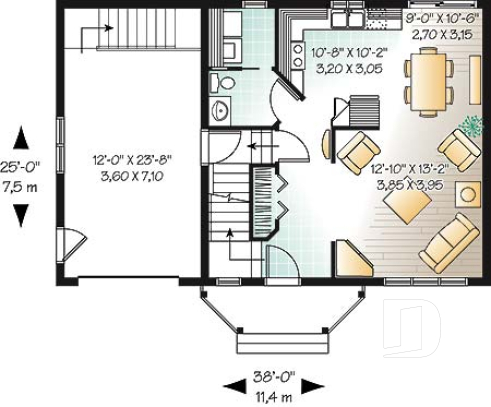

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Demie salle de bain ou coin toilette | 6'0" x 4'8" | ~ 8'0" | ||
| Cuisine | 10'8" x 10'2" | ~ 8'0" | ||
| Salle à manger | 9'0" x 10'6" | ~ 8'0" | ||
| Salle de séjour | 12'10" x 13'2" | ~ 8'0" | ||
| Entrée ou vestibule | 6'0" x 3'4" | ~ 8'0" | ||
| Salle utilitaire (buanderie +) | 5'8" x 5'0" | ~ 8'0" | ||
| Garage | 12'0" x 23'8" | ~ 8'4" | ||
| Perron | 14'4" x 4'0" | N/D | ||
| Perron | 8'0" x 4'0" | N/D | ||
Estimation
Spécifications générales
| Surface aménagée totale | 1465 pi2 |
| Étage | 832 pi2 |
| Rez-de-chaussée | 633 pi2 |
| Largeur | 38'0" |
| Profondeur | 25'0" |
| Hauteur dessus fondations au faite | 28'0" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménageable i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle flottante, Vide sanitaire, Dalle monolithique |
| Code Entrepreneur | C |
Spécifications sur les pièces
Description
Rez-de-chaussée: Entrée, salle de séjour, salle à manger, cuisine, coin toilette et buanderie. Étage: Trois chambres et salle de bain. Garage. Sous-sol non-fini, à aménager.
Autres informations utiles sur ce plan
Description complète
Cottage budgétaire et fonctionnel proposant 3 grandes chambres et garage
Vous êtes à la recherche d’un cottage budgétaire proposant à la fois un bel extérieur et un intérieur plutôt confortable ? Celui-ci est alors tout désigné.
De conception simplifiée, avec son volume rectangulaire sans aucun retrait, des toitures principales à deux versants et une touche particulière au perron avant, ce cottage s’avèrera d’une certaine rapidité quant à son érection et, par surcroît, d’un prix de revient des plus attrayants.
À l’intérieur, une excellente localisation d’escalier permet une maximisation du rez-de-chaussée et l’obtention d’une salle de séjour de bien beau format pour un tel carré de maison. À l’étage, l’utilisation de l’espace au-dessus du garage, assure l’aménagement de trois belles chambres, dont une chambre des maîtres avec une très grande garde-robe. Cela permet, en plus, l’obtention d’une salle de bain fort attrayante avec bain en coin, douche fabriquée sur mesure, si désiré, et passablement d’espace pour s’y retrouver en famille.
On observe aussi le coin laveuse-sécheuse, prévu au rez-de-chaussée, toujours apprécié à ce plancher, ainsi qu’une descente au sous-sol, à partir du garage, une commodité des plus recherchée par l’ensemble des propriétaires.
Éléments distinctifs
Garage simple avec descente au sous-sol. Excellente organisation intérieure minimisant les pertes d'espace. Trois fort belles chambres à l'étage et salle de bain remarquable.
Particularité(s) du plan
Salle de lavage au rez-de-chaussée, Bain et douche séparés, Walk-in ch. maîtres, Accès au sous-sol du garage
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
11 Juin 2015
Cedric
Bonjour,
je suis en Afrique plus précisément au Burkina Faso et j'aimerais commander ce plan. J'aimerais savoir si vous fournissez les plan d'électricité, de plomberie les coupes et les différentes façades. Je voudrais le construire avec des parpaing de 15cm, sans sous sol et avec au moins une salle de bain pour chaque chambre (la salle de bain de la chambre principale devra contenir une baignoire) sans modifier l'emprise du bâtiment. Est -il possible de modifier le plan en conséquence? Merci
06 Novembre 2014
Marie-pier brousseau
Bonjour , je vaudrais savoir si c'est possible d'avoir les plans de cette maison sans sous-sol et le prix ... Nous voulons mettre la maison sur une dalle de 10 pouce ? Quelle est l'économie pour cette maison sur une dalle ? Merci
06 Novembre 2014
Service à la clientèle
Bonjour Mme. Brousseau et merci pour votre intérêt au niveau de ce plan.
Vous pouvez commander ce plan avec fondation optionnel sur dalle (votre choix de dalle flottante ou dalle monolithique) au coût additionnel de 245$.
Étant-donné que l'estimée est fiat pour la fondation standard, sous-sol aménageable avec plafonds de 8', vous me trouvez désolé d'être dans l'impossibilité de repondre à la deuxième partie de votre question. Votre meilleure ressource pour la différence du coût de construction entre les deux serait une entrepreneur local et notre repertoire d'entrepreneurs serait un bon outil avec lequel faire la recherche.
N'hésitez pas de me relancer si vous je peux vous assister davantage.
Bien à vous
Deb
03 Novembre 2014
evan lang
bonjour étant français je voudrais savoir les démarche pour pouvoir construire votre maison dans mon pays ou avais vous une agence en France?
merci d'avance.
03 Novembre 2014
Service à la clientèle
Bonjour M. Lang et merci d'avoir pris le temps de nous écrire.
Étant-donné que nous n'avons pas d'agence dans votre pays, je vous invite à commander votre plan à partir de notre site Web en version eléctronique soit PDF ou fichier CAD. Ce fichier vous sera envoyer par courriel donc il n'y a pas de frais supplementaire pour l'expédition
Vous pouvez faire l'achat de votre plan en version métrique pour 395$ de plus (245$ de plus pour la liste des matériaux)
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deb
15 Novembre 2012
Steve Lapierre
La pièce au dessus du garage...la hauteur des mur avant et arrière ne semble pas être 8 pieds. Pouvez me dire la hauteur de ces murs et à quelle distance de ces murs le plafond atteint 8 pieds.
Merci
15 Novembre 2012
Service à la clientele
Bonjour M. Lapierre et merci pour votre intérêt au niveau de nos plans.
La hauteur de 8' commence à 3' 11" du mur nain de 4' 10" dans la pièce au dessus du garage.
N'hésitez pas de me relancer si je peux vous assister davantage.
Bien à vous
Deborah
02 Juin 2010
Luc Ostiguy
Je voudrais les dimension de la salle d'eau,salle de lavage et de la salle de bain.
merci!
03 Juin 2010
Service à la clientele
Cher monsieur Ostiguy,
Merci de votre intérêt pour Dessins Drummond.
Si vous cliquez sur "Détail de chaque pièce" juste au dessus des plans de plancher, vous y trouverez toutes les dimensions des pièces. Les dimensions sont les suivantes:
Salle d'eau 6'-0" x 4'-8"
Salle de lavage 5'-8" x 5'-0"
Salle de bain 10'-4" x 10'-2"
Pour toute autre information, n'hésitez pas à nous recontacter. Nous nous ferons un plaisir de vous répondre. Vous pouvez également contacter l'Agence Dessins Drummond de votre région.
Bien à vous,
Service à la clientèle
