Manalie 2 (2797B)
Plan de maison 3 chambres + appartement 1 chambre au sous-sol, bureau à domicile, grande chambre parents

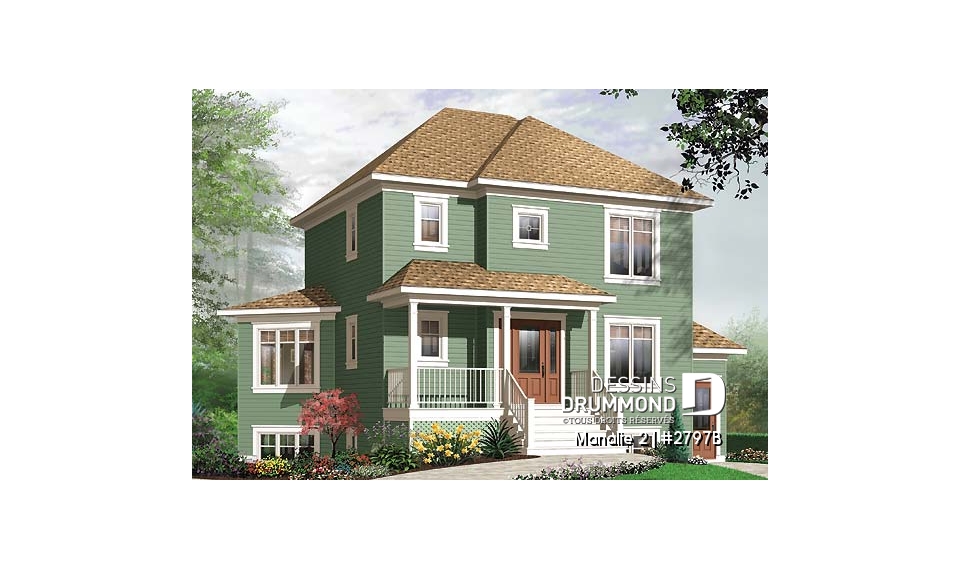

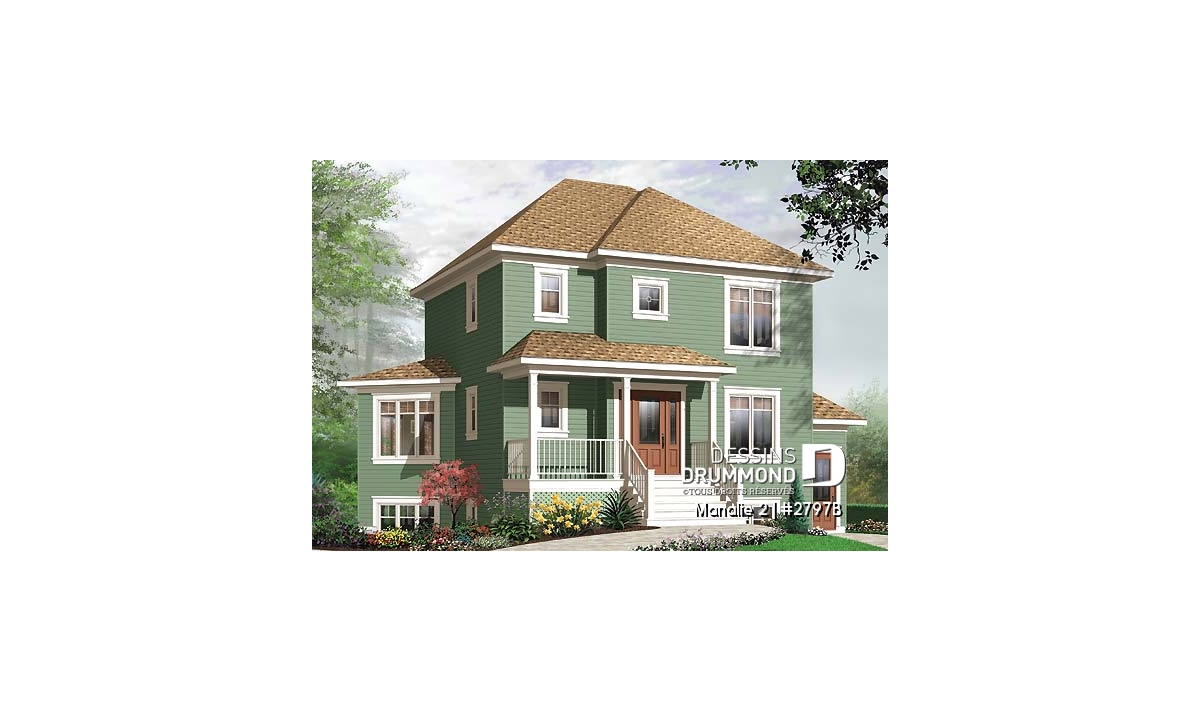

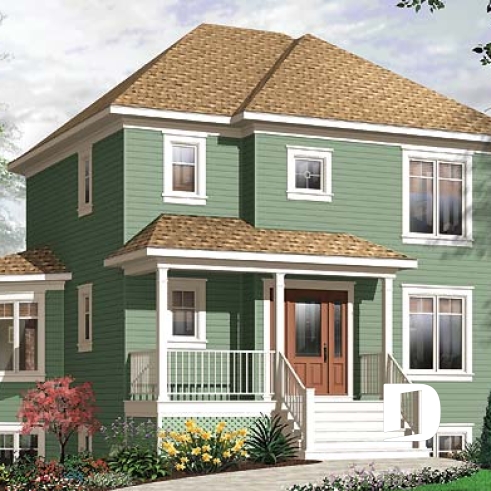

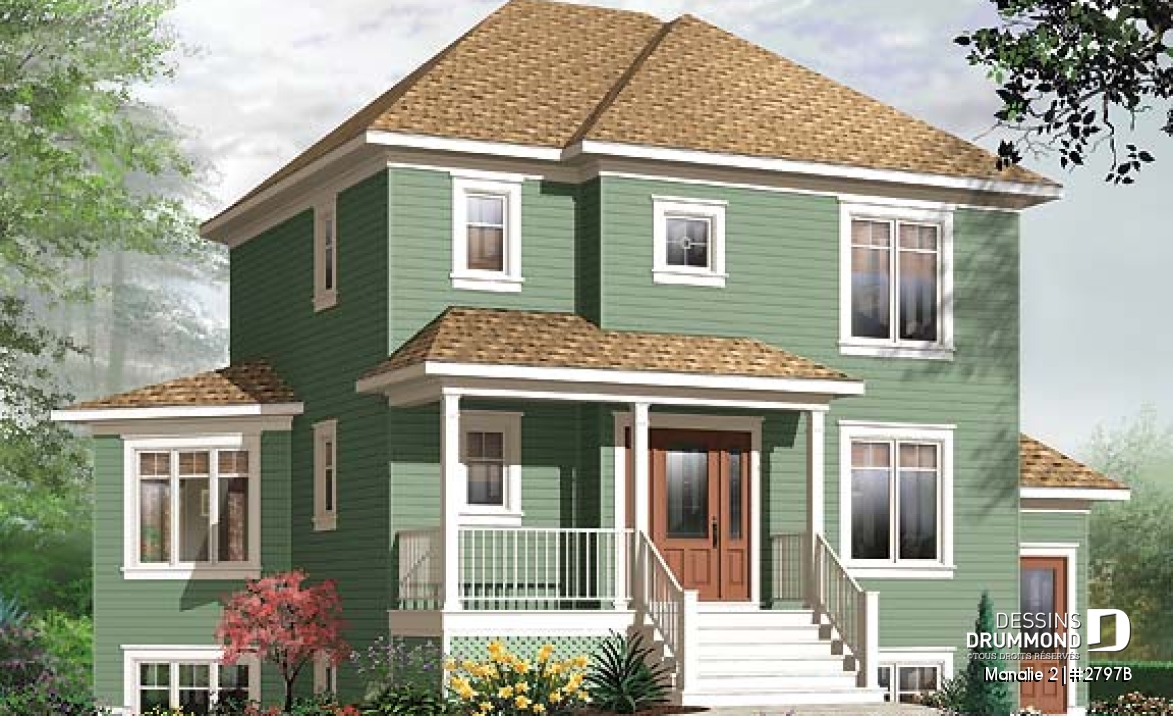

Vue avant - MODÈLE DE BASE

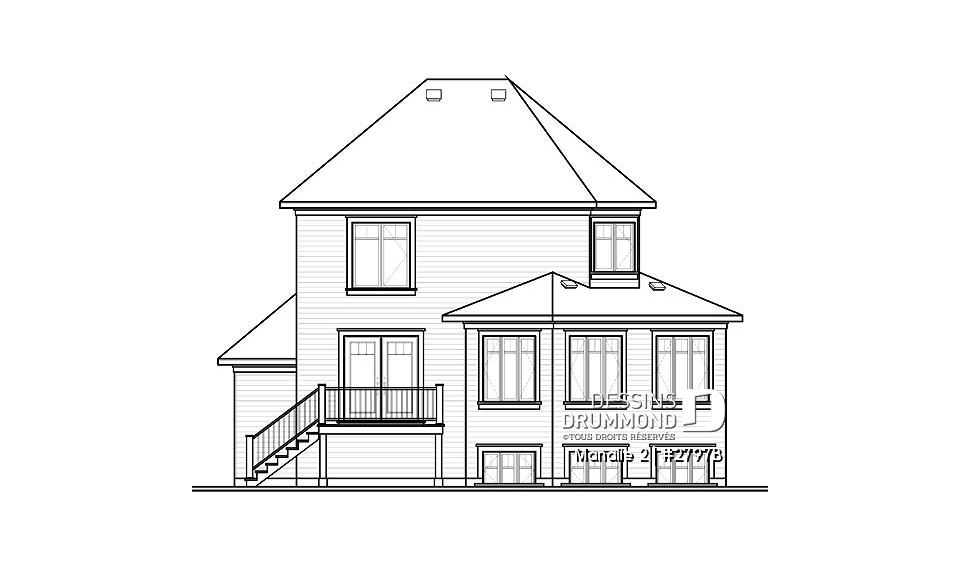

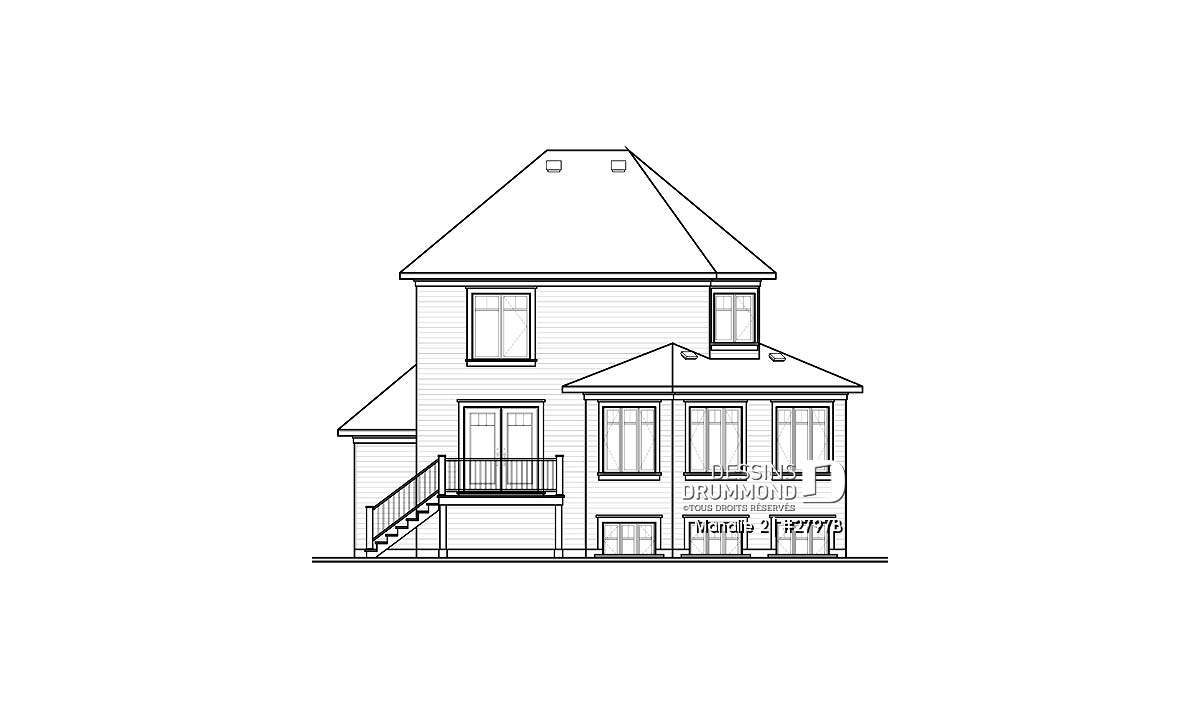

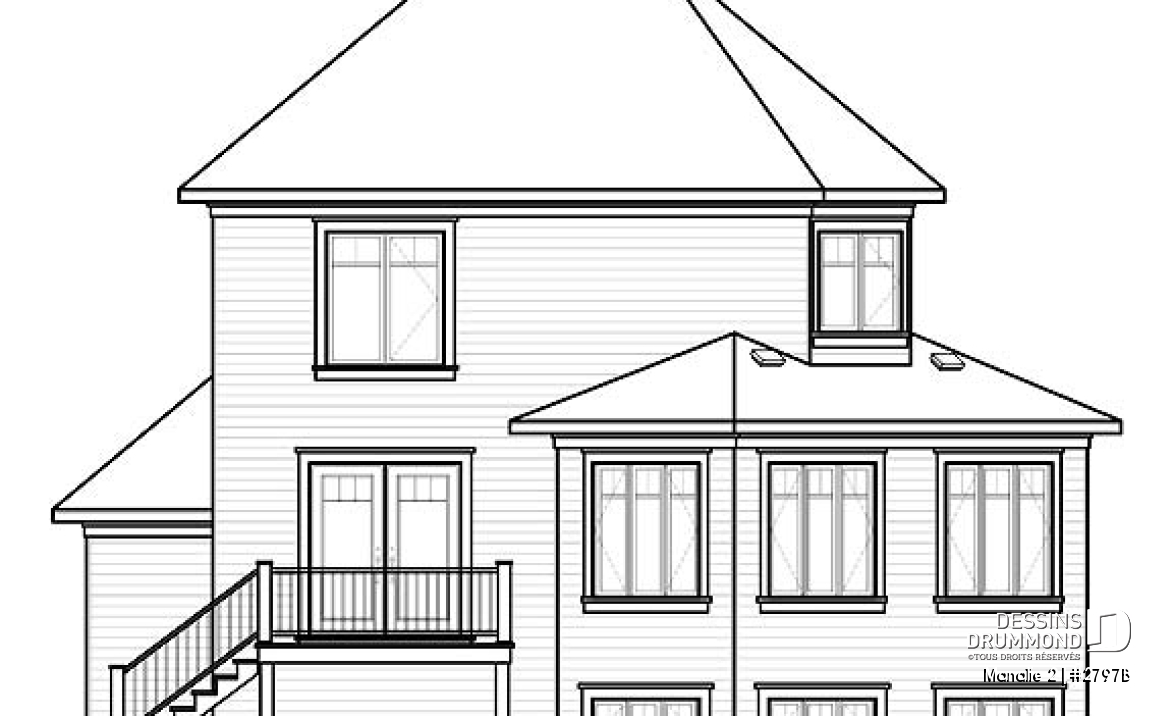

Élévation arrière
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

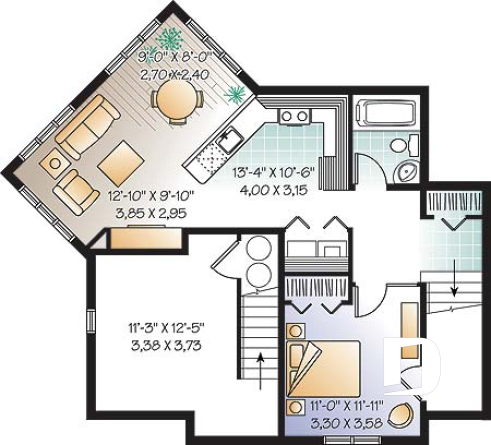

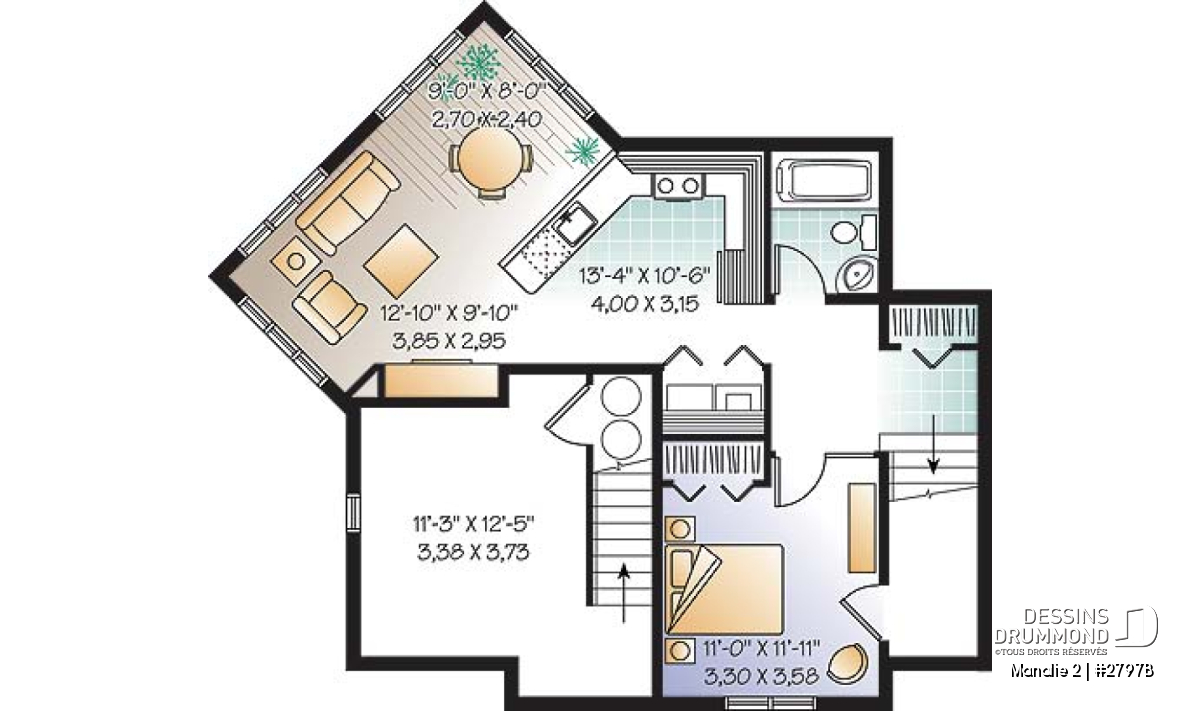

| Sous-sol | ||||
| Pièces | Dimensions | Plafond | ||
| Salle à manger | 9'0" x 8'0" | ~ 8'0" | ||
| Salle de séjour | 12'10" x 9'10" | ~ 8'0" | ||
| Cuisine | 13'4" x 10'6" | ~ 8'0" | ||
| Salle de bain complète | 5'3" x 7'0" | ~ 8'0" | ||
| Chambre à coucher | 11'0" x 11'11" | ~ 8'0" | ||
| Garde-robe | 5'2" x 2'0" | ~ 8'0" | ||
| Buanderie | 5'2" x 3'3" | ~ 8'0" | ||
| Rangement | 11'3" x 12'5" | ~ 8'0" | ||
| Garde-robe | 3'0" x 5'0" | ~ 7'10" | ||
| Entrée ou vestibule | 4'9" x 4'3" | ~ 8'0" | ||
| Garde-robe | 4'1" x 2'0" | ~ 8'0" | ||

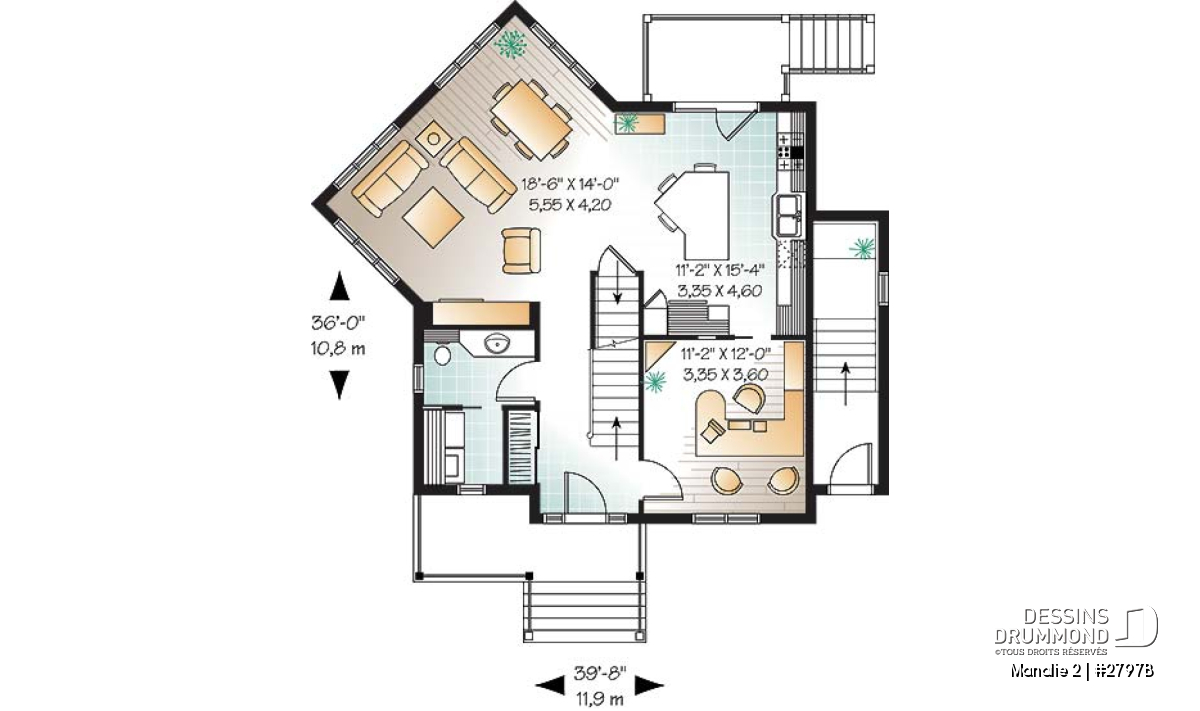

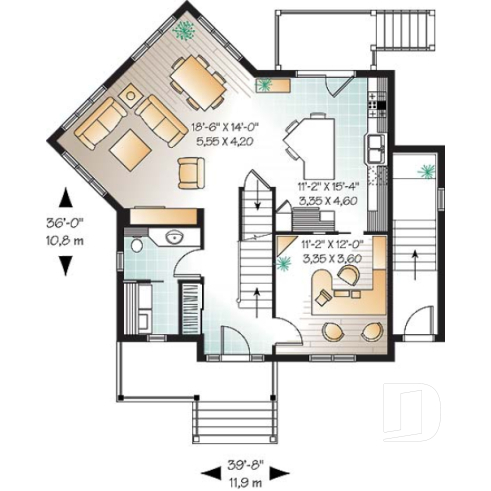

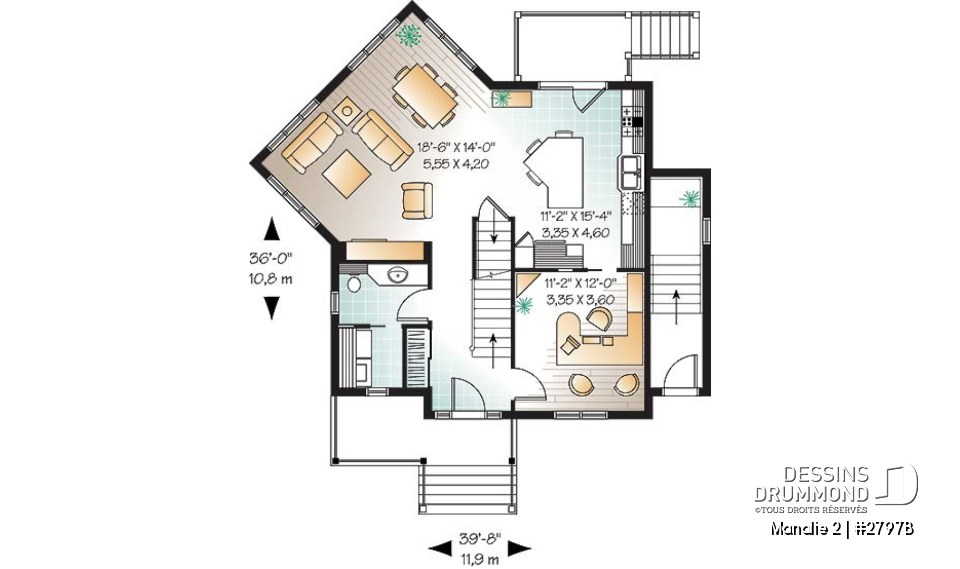

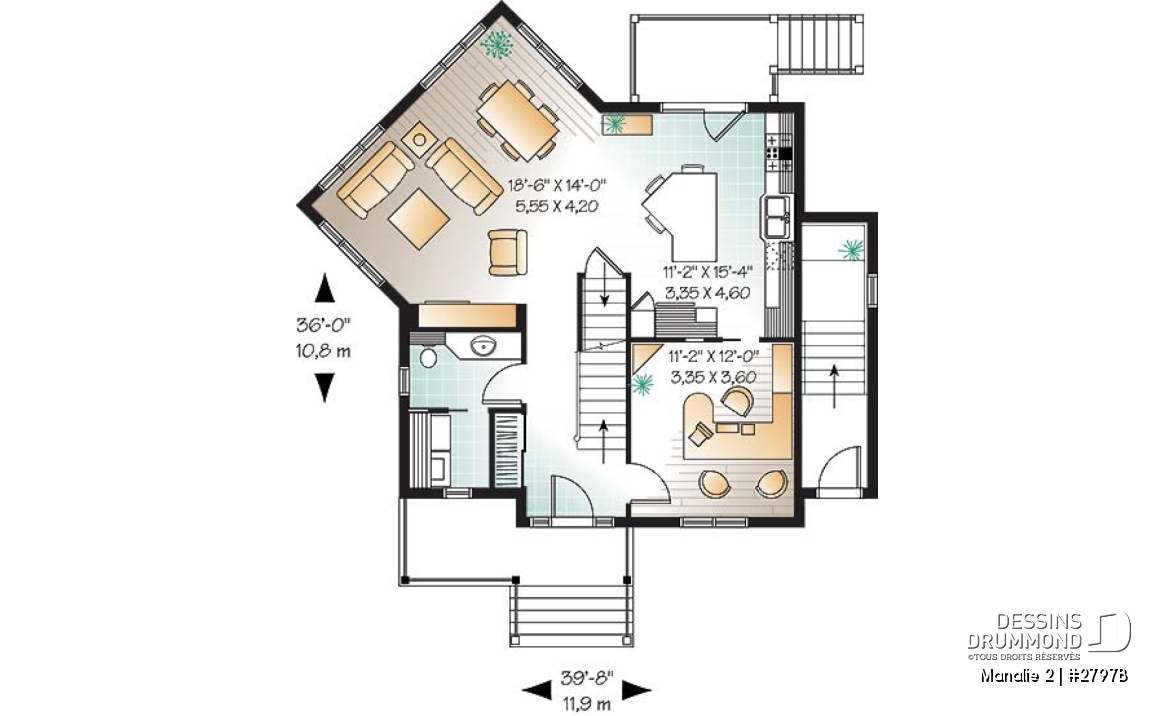

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Cuisine | 11'2" x 15'4" | ~ 8'0" | ||
| Garde-manger | 1'6" x 2'0" | N/D | ||
| Salle familiale | 18'6" x 14'0" | ~ 8'0" | ||
| Entrée ou vestibule | 6'10" x 4'8" | ~ 8'0" | ||
| Garde-robe | 2'0" x 5'2" | ~ 8'0" | ||
| Demie salle de bain ou coin toilette | 7'8" x 5'2" | ~ 8'0" | ||
| Buanderie | 5'2" x 5'2" | ~ 8'0" | ||
| Galerie | 16'0" x 4'0" | N/D | ||
| Terrasse | 10'0" x 6'0" | N/D | ||
| Bureau à domicile | 11'2" x 12'0" | ~ 8'0" | ||

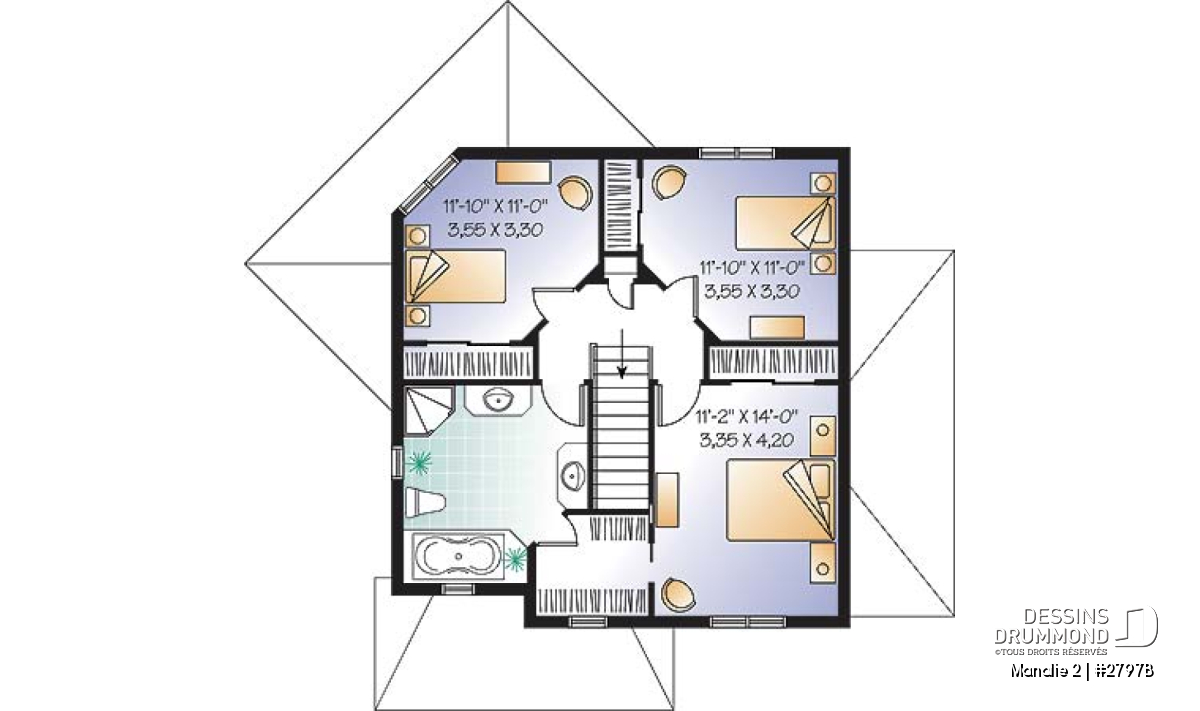

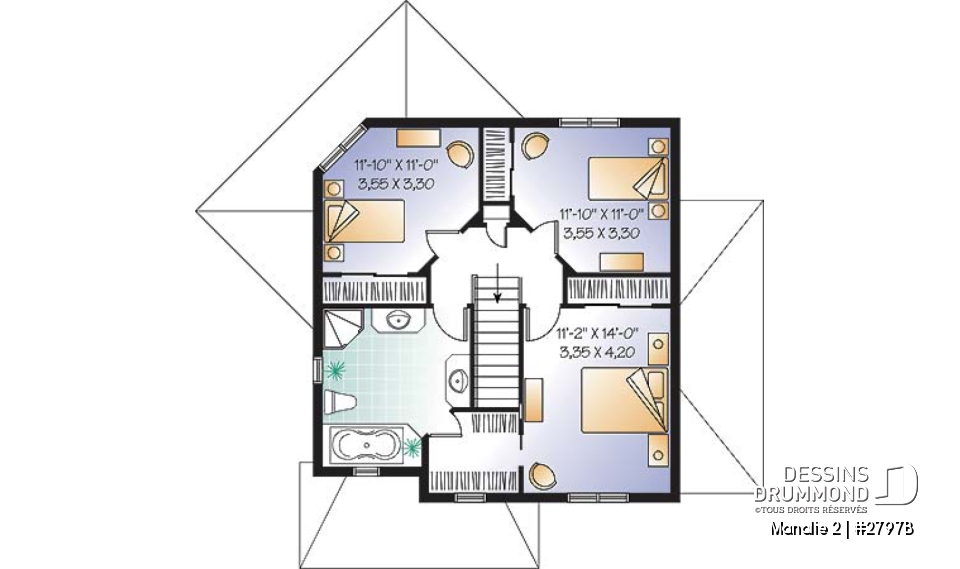

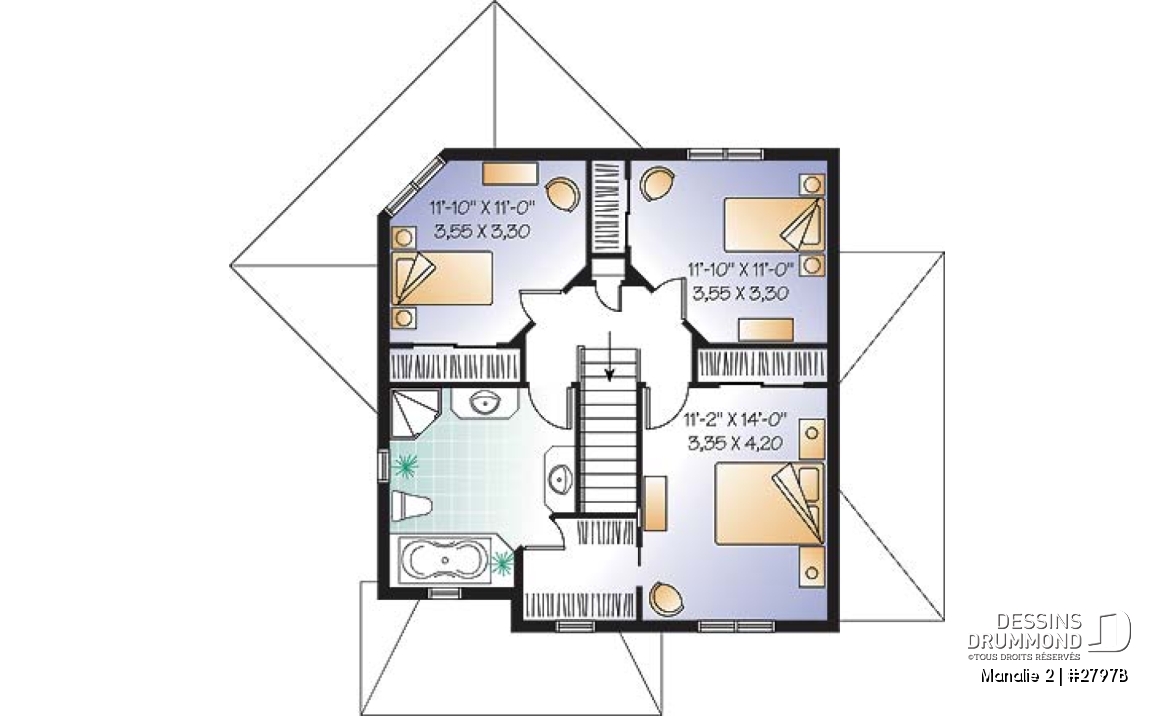

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Salle de bain complète | 11'2" x 12'0" | ~ 8'0" | ||
| Chambre à coucher | 11'2" x 14'0" | ~ 8'0" | ||
| Walk-in | 6'10" x 6'2" | ~ 8'0" | ||
| Chambre à coucher | 11'10" x 11'0" | ~ 8'0" | ||
| Garde-robe | 2'0" x 5'7" | ~ 8'0" | ||
| Chambre à coucher | 11'10" x 11'0" | ~ 8'0" | ||
| Garde-robe | 7'10" x 2'0" | ~ 8'0" | ||
| Lingerie | 2'0" x 1'4" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 2395 pi2 |
| Sous-sol | 739 pi2 |
| Rez-de-chaussée | 877 pi2 |
| Étage | 779 pi2 |
| Largeur | 39'8" |
| Profondeur | 36'0" |
| Hauteur dessus fondations au faite | 32'2" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménagé i |
| Code Entrepreneur | MB |
Spécifications sur les pièces
| Chambre(s) | 3, 4 |
| Salle(s) de bain complète(s) | 2 |
| Demi Salle(s) de Bain | 1 |
| Type de garage | - |
| Espace boni aménageable | - i |
| Rangement boni | - i |
Spécifications des unités
Description
Rez-de-chaussée: Entrée, espace bureau, cuisine-dînette, salle à manger-salle de séjour, coin toilette et coin buanderie. Étage: Trois chambres et salle de bain. Sous-sol: "Bachelor" ou 3½ aménagé sur 739 pi2 ( 66,51 pi2 ) et rangement accessible du rez-de-chaussée sur 243 pi2 ( 21,87 m2 ) pour les propriétaires.
Autres informations utiles sur ce plan
Description complète
Plan de cottage 3 à 4 chambres, avec sous-sol fini en appartement 1 chambre
Fort probablement le plus logeable des cottages avec « bachelor » que l’on vous suggère depuis maintenant quatre semaines, celui-ci fut réalisé à partir du modèle uni-familial 2747 que vous pouvez voir sur le site dessinsdrummond.com.
À l’instar de tous ses semblables, celui-ci suggère une entrée latérale permettant d’accéder au « bachelor », aménagé en demi sous-sol, et une fenestration hors terre suffisamment adéquate.
À l’intérieur, on peut apprécier, au rez-de-chaussée, une superbe organisation de l’espace activités groupant une salle à manger à une salle de séjour pour l’obtention d’un bureau à domicile ou la possibilité d’y aller avec une vaste salle de séjour et de convertir le bureau en salle à manger. La cuisine, pour sa part, demeure la même et propose un îlot-lunch central des plus attrayants. Sur ce plancher, on apprécie aussi un espace buanderie indépendant et un coin toilette.
À l’étage, on est agréablement surpris par trois belles chambres dont la chambre des maîtres avec deux garde-robes dont une de type walk-in et une vaste salle de bain avec douche en coin. Au sous-sol, le locataire ne sera certes pas en reste avec une superbe combinaison salle de séjour et dînette abondamment fenêtrée, une cuisine ouverte sur ce bel espace, une chambre, une salle de bain et un coin laveuse-sécheuse. Sans oublier, un espace rangement réservé aux propriétaires.
Éléments distinctifs
Belle galerie à l'avant. Espace bureau attrayant et versatile permettant d'y loger, si désiré, la salle à manger pour l'obtention d'une salle de séjour de grand format. Cuisine originale avec îlot-lunch central. Trois belles chambres à l'étage dont la chambre des maîtres avec deux garde-robes et accès à une salle de bain dégagée et enviable. "Bachelor" aménagé au sous-sol.
Particularité(s) du plan
Accès au sous-sol de l'extérieur, Espace boni aménageable, Bureau / Salle étude, Salle de lavage au rez-de-chaussée, Walk-in ch. maîtres, Ilôt, Comptoir-lunch
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
27 Mars 2011
karine bolduc
Est-ve que les coût de construction est basé en fonction du sous-sol fini ou on doit rajouter les frais pour finir le bachelor?
29 Mars 2011
Service à la clientele
Cher monsieur,
Merci de votre intérêt pour Dessins Drummond.
Le coût de construction comprend tout, sauf le terrain, les taxes et les connexions aux services de la ville. Les fondations et la finition du bachelor sont donc incluses dans les coûts. Les coûts de construction sont des moyennes provinciales qui peuvent varier de 10 à 30% selon la région et la saison de construction.
Le prix le plus bas est pour un projet auto-géré, c'est-à-dire que vous gérez vous-même le projet tout en réalisant certains travaux, comme la peinture, l'isolation, la pose du pare-vapeur et le gypse. Vous êtes donc impliqué dans la construction. Le prix le plus haut est pour un projet clé-en-main, c'est-à-dire que le projet est entièrement géré par un entrepreneur en construction. Pour plus d'information, vous pouvez visiter la section "Estimation du coût de construction" de notre site internet.
Si vous avez d'autres questions, vous pouvez me recontacter ou contacter l'Agence Dessins Drummond de votre région. Nous nous ferons un plaisir de vous répondre.
Bien à vous,
Doreen, Service à la clientèle
14 Juin 2010
Jocelyn Duclos
j'aimerais savoir si il est possible d'avoir le plan avec garage comme dans le plan w2747-v1. je voudrais aussi savoir combien coûterait l'ajout.
16 Juin 2010
Service à la clientele
Cher monsieur Duclos,
Merci de votre intérêt pour Dessins Drummond.
Toute modification est possible à n'importe lequel de nos plans. Pour obtenir une estimation des coûts pour les modifications, vous pouvez fonctionner de deux façons. Soit de faire une demande en ligne, en visitant la section "Service de modification de plan" de notre site internet. Vous y trouverez la marche à suivre pour obtenir l'estimation.
Vous pouvez également vous adresser à l'Agence Dessins Drummond de votre région pour rencontrer un technologue pour discuter de votre projet. Le technologue sera en mesure de vous fournir toute l'information concernant votre projet.
Pour toute question, vous pouvez nous recontacter Nous nous ferons un plaisir de vous répondre.
Bien à vous,
Service à la clientèle
