Logan (3490)

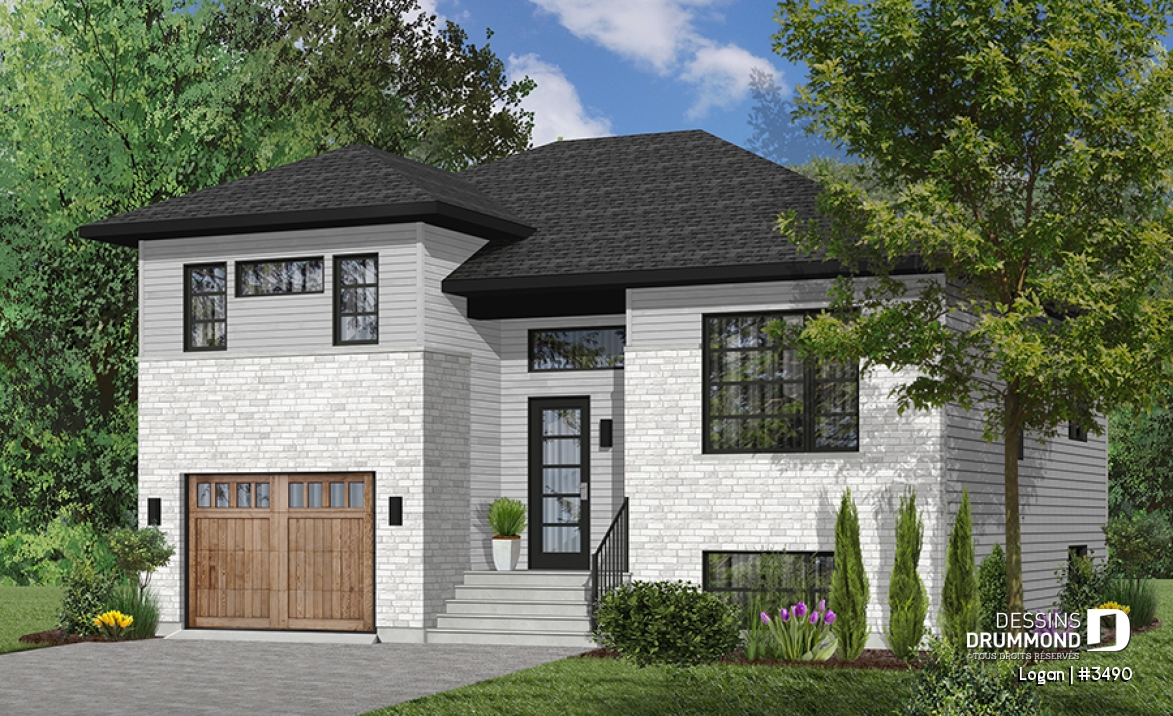

Plan de modèle contemporain, split-level, 3 chambres de bon format, grande cuisine avec îlot et garage
général Sommaire
techniques Détails
photos
& matériaux produits
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

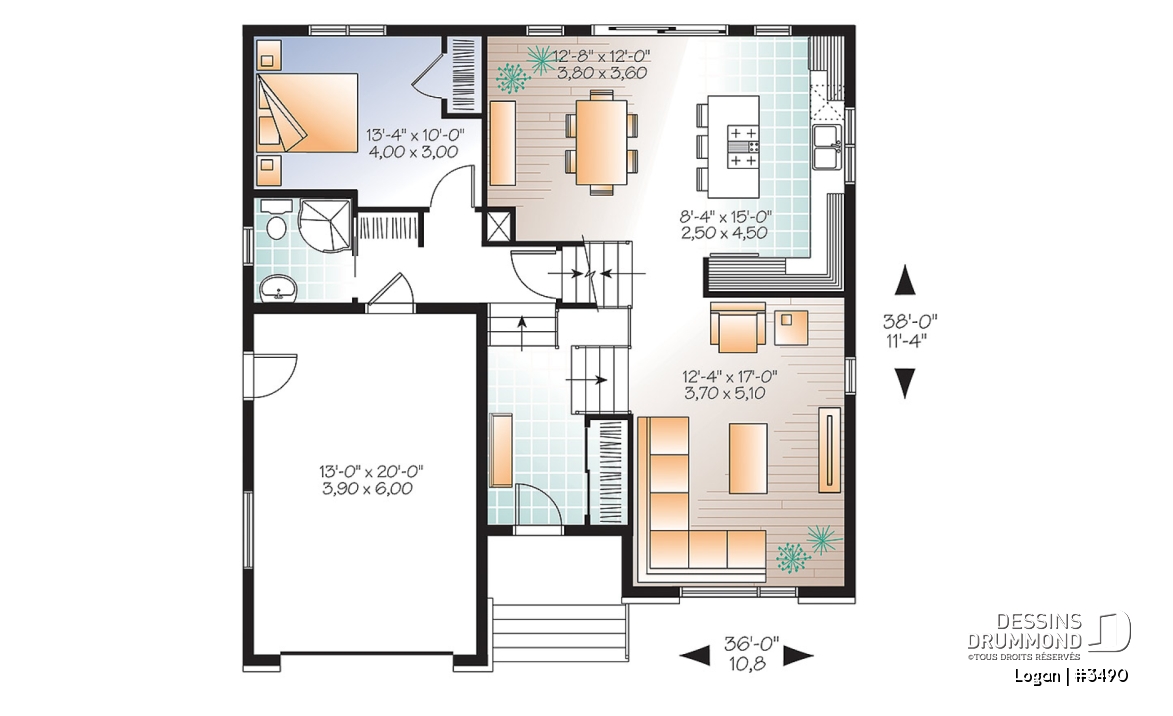

Rez-de-chaussée | ||||
Pièces | Dimensions | Plafond | ||
Entrée ou vestibule | 5'8" x 10'6" | ~ 12'0" | ||
Garde-robe | 2'2" x 6'2" | ~ 7'2" | ||
Salle de séjour | 12'4" x 17'0" | ~ 9'0" | ||
Salle à manger | 12'8" x 12'0" | ~ 9'0" | ||
Cuisine/dinette | 8'4" x 15'0" | ~ 9'0" | ||
Garde-manger | 1'6" x 2'0" | N/D | ||
Chambre à coucher | 13'4" x 10'0" | ~ 8'0" | ||
Garde-robe | 2'0" x 4'6" | ~ 8'0" | ||
Salle de douche | 5'9" x 6'1" | ~ 8'0" | ||
Douche | 5'0" x 3'0" | N/D | ||
Lingerie | 1'8" x 1'0" | ~ 8'0" | ||
Entrée ou vestibule | 7'3" x 3'3" | ~ 8'0" | ||
Garde-robe | 3'6" x 2'0" | ~ 8'0" |

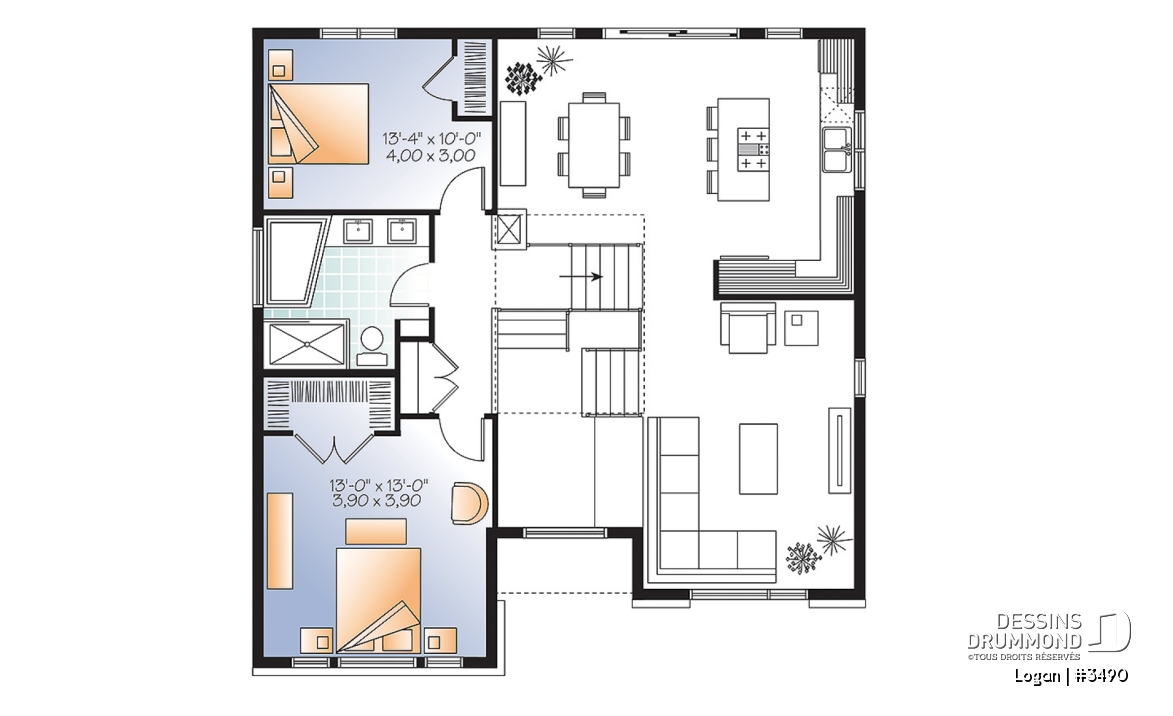

Étage | ||||
Pièces | Dimensions | Plafond | ||
Chambre à coucher | 13'4" x 10'0" | ~ 8'0" | ||
Garde-robe | 2'0" x 4'6" | ~ 8'0" | ||
Chambre à coucher | 13'0" x 13'0" | ~ 8'0" | ||
Walk-in | 7'8" x 3'1" | ~ 8'0" | ||
Salle de bain complète | 9'8" x 9'0" | ~ 8'0" | ||
Douche | 5'0" x 3'0" | N/D | ||
Lingerie | 1'6" x 1'0" | ~ 8'0" |
Estimation
Spécifications générales
Surface aménagée totale | 1524 pi2 |
Rez-de-chaussée | 957 pi2 |
Étage | 567 pi2 |
Largeur | 36'0" |
Profondeur | 38'0" |
Hauteur dessus fondations au faite | 24'5" |
Murs extérieurs | 2 X 6 |
Type de fondation incluse au plan | Moitié sous-sol / Moitié dalle flottante i |
Code Entrepreneur | D |
Spécifications sur les pièces
Description
Rez-de-chaussée: Entrée, niveau plus haut: salle de séjour, salle à manger et cuisine/dînette, niveau plus bas: garage, chambre et salle de douche. Étage: Deux chambres et salle de bain complète.
Autres informations utiles sur ce plan
Description complète
Split-level populaire revisité façon contemporaine
Conçu à parti du très populaire plan 2490, ce modèle à paliers se veut davantage confortable avec cet agrandissement de 3pi en largeur et de 2pi en profondeur. De plus, il se veut une solution attrayante pour tous ces propriétaires à la recherche d’un plan de maison doté d’un intérieur dynamique, ouvert et distinctif. C’est d’ailleurs cette approche à paliers qui confère au plan ces trois qualificatifs.

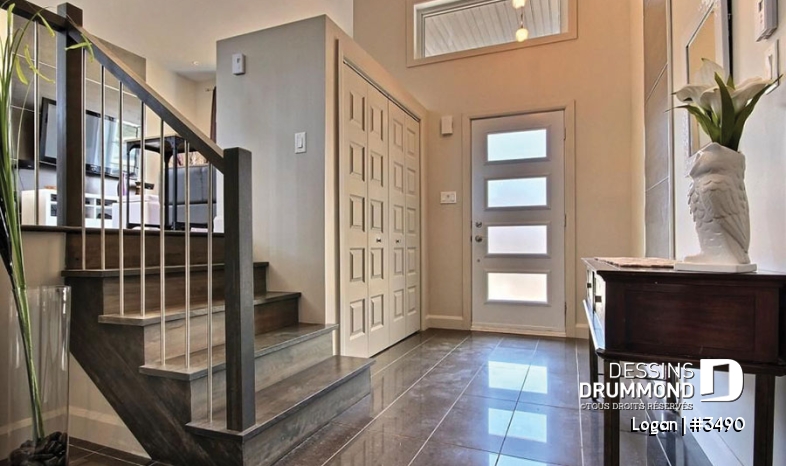

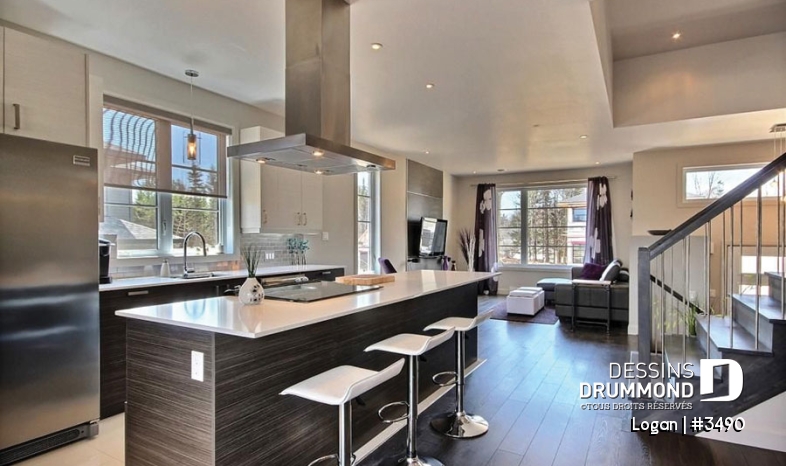

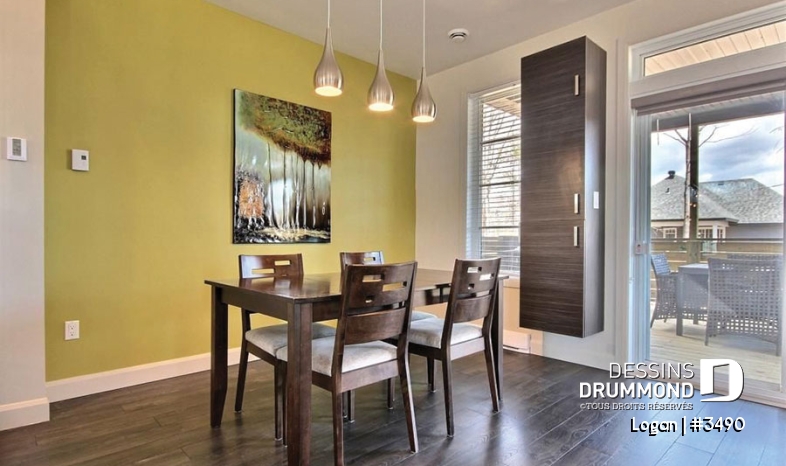

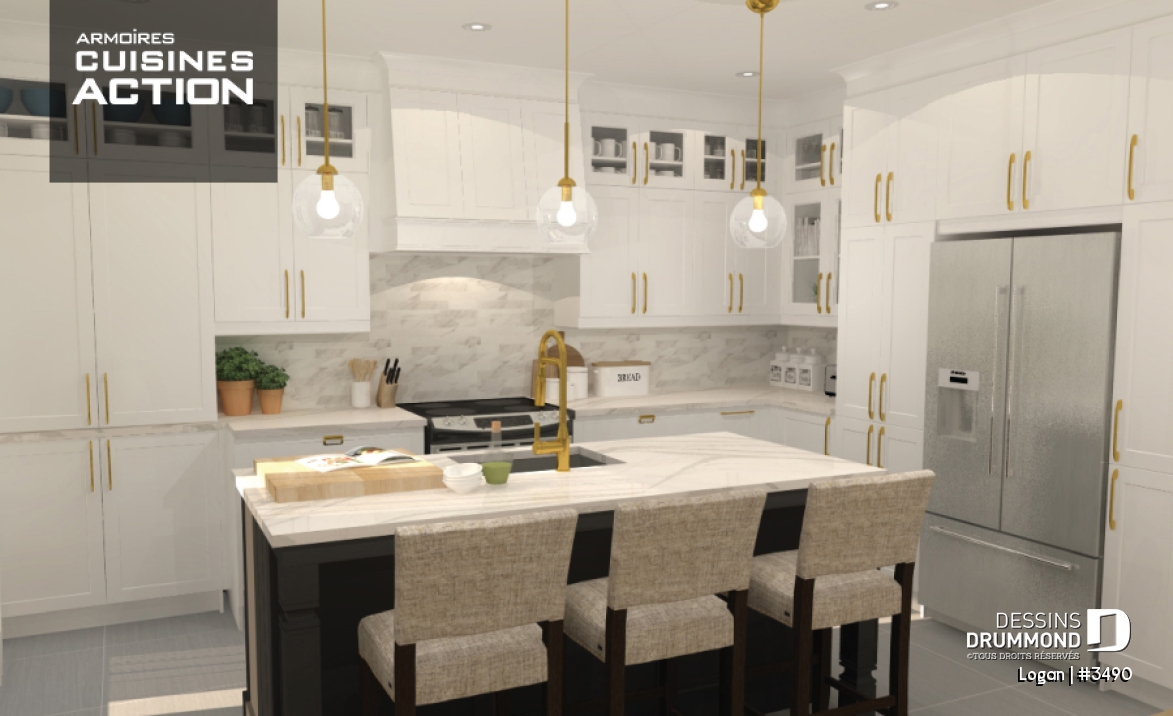

Ainsi, l’entrée principale, située à mi-chemin entre le niveau du garage et celui du secteur activités (salle de séjour, salle à manger et cuisine), se veut plutôt impressionnante avec son plafond à 12pi de hauteur. De son côté, le secteur activités, avec plafond à 9pi, propose une salle de séjour à plus de 12pi x 17pi, une cuisine avec îlot-lunch de 3pi x 6pi, fenêtrage abondant et porte-patio de 8pi x 8pi ainsi qu’une salle à manger tout ce qu’il y a de plus convenable.
En seulement cinq marches, on accède à l’étage (au-dessus du garage) qui, tout en faisant office de mezzanine, suggère à ses proprios deux belles chambres et une salle de bain complète avec vanité double, bain autoportant et douche indépendante de 5pi x 3pi. Ici, on apprécie de plus, un walk-in à la chambre des maîtres, une lingerie d’environ 2pi x 4pi et une chute à linge. À noter que la 3è chambre se situe à l’arrière du garage et qu’elle fera assurément le bonheur d’un adolescent avec cette salle de douche attenante.
Éléments distinctifs
Plan de maison split-level de style contemporain, avec garage.
Plafond à 9pi au secteur activités ( cuisine, salle à manger et salle de séjour ).

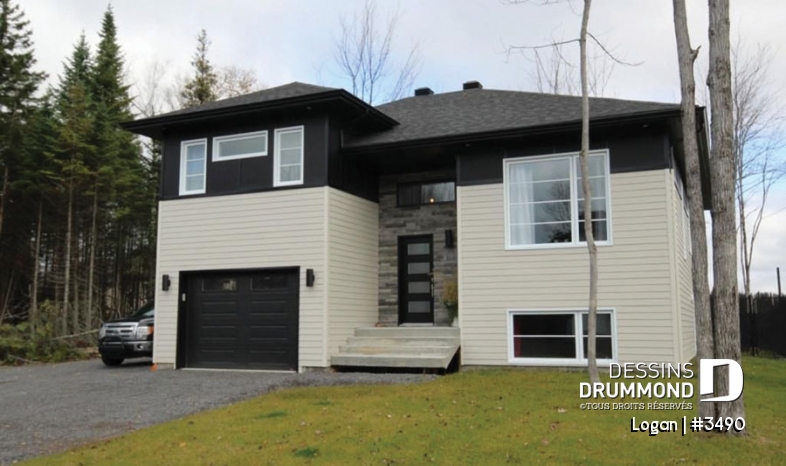

Entrée avant remarquable avec porte de 3pi x 8pi et plafond à 12pi de hauteur.
Étage aux allures de mezzanine, à seulement 5 marches du secteur activités.
Salle de bain complète proposant une vanité double, un bain autoportant et une douche de 5pi x 3pi. Garage de plus de 13pi x 20pi.
Particularité(s) du plan
Chute à linge, Mezzanine, Ilôt, Walk-in ch. maîtres, Bain et douche séparés, Évier double
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
04 Août 2020
Sandra Theobald
Combien de pied carrés pour le rez de chaussé (sans garage) svp.
07 Août 2020
Marie
Bonjour Sandra!
Voici les infos:
Rez-de-chaussée: 957 pi.ca.
Étage: 567 pi.ca.
Garage: 294 pi.ca.
Merci et ne pas hésitez si vous avez d’autres questions, nous sommes là pour vous aider à obtenir le plan de la maison de vos rêves!
Service à la clientèle
DessinsDrummond.com
[email protected]
1-800-567-1413 ext.109 (lundi-vendredi 8am-4pm)
19 Janvier 2020
Kevin
Bonjour, jaimerais avoir les details du sous-sol concernant les dimensions ainsi que les hauteurs du plafond!! Merci beaucoup!
21 Janvier 2020
Marie
Bonjour, voici le reste de la réponse!!
Il y a un sous-sol non fini seulement sous la salle de séjour, la cuisine, salle à manger et l’entrée.
Et sous l’entrée il y seulement 6’ de plafond.
Le reste du sous-sol a des plafond de 9’ de haut.
Le sous-sol fait ± 694 pi.ca.
La partie à gauche (chambre 3, salle d’eau, entrée du garage) c’est en dalle flottante donc pas de sous-sol à cet endroit.
Il y a une chambre froide sous le perron avant de ± 46 pi.ca.
Pour d'autres questions vous pouvez nous écrire directement:
[email protected]
ou appeler: 1-800-567-1413 ext.109
Merci!!
02 Mars 2019
sylvie lavoie
je ne trouve pas l'emplacement pour la laveuse et sécheuse
04 Mars 2019
Service à la clientèle
Bonjour!
L'emplacement de la laveuse et la sécheuse se trouve dans la partie sous-sol de ce plan.
En espérant répondre à votre question!
26 Juin 2015
Bianka Lapierre
Bonjour,
Est-ce possible de faire un plafond cathédrale du côté cuisine-salle à dîner?
26 Juin 2015
Service à la clientèle
Bonjour Mme. Lapierre,
oui c'est tout à fait possible. Si vous le souhaitez, envoyez-nous vos coordonnées ainsi que votre numéro de téléphone de jour, et nous vous fournirons une estimation gratuite pour la modification de ce plan.
Envoyez à: [email protected]
Merci et une belle journée à vous!
Marie
09 Mars 2015
Isabelle
Bonjour,
Est ce que dans le prix l espace du sous-sol y est compris.
Merci
09 Mars 2015
Service à la clientèle
Bonjour et merci d'avoir pris le temps de nous écrire.
Oui, l'éstimée du coût de construction est calculé en fonction de la fondation moitié sous-sol et moitié dalle flottante.
N'hésitez pas de me relancer au besoin
Bien à vous
Deb
