La Jolla 3 (2821)
Plan de maison bi-génération, logement 1 chambre pour les grand-parents, logement 3 chambres pour la famille

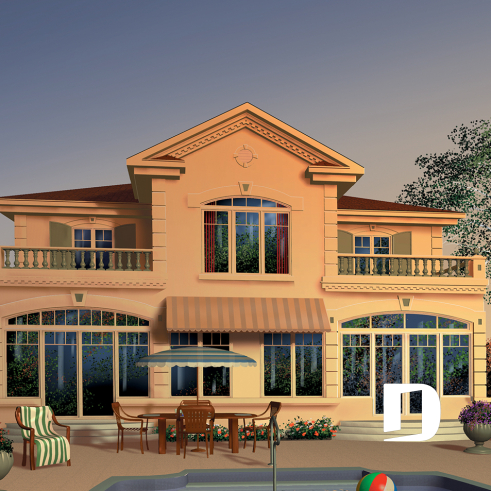

Vue arrière - MODÈLE DE BASE
Vue avant - MODÈLE DE BASE
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

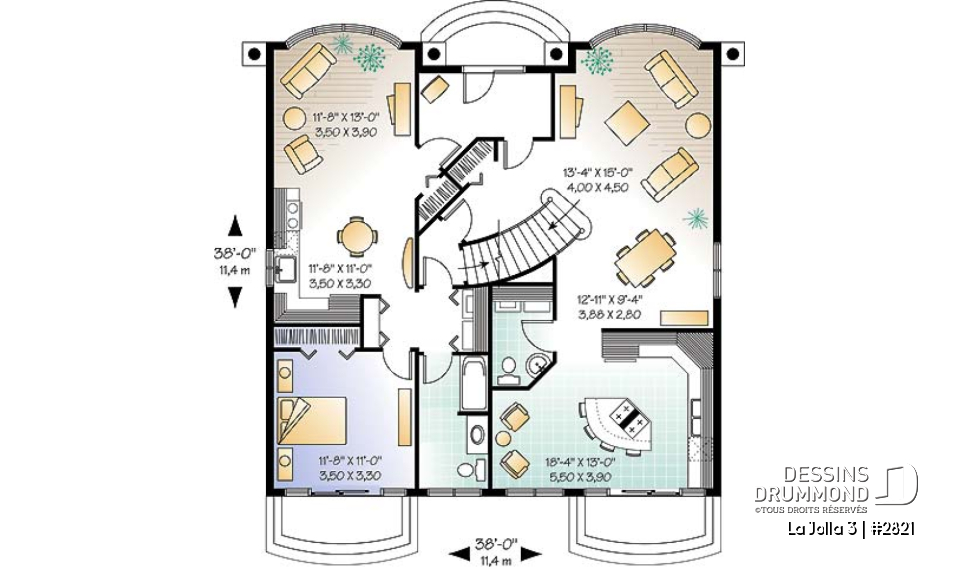

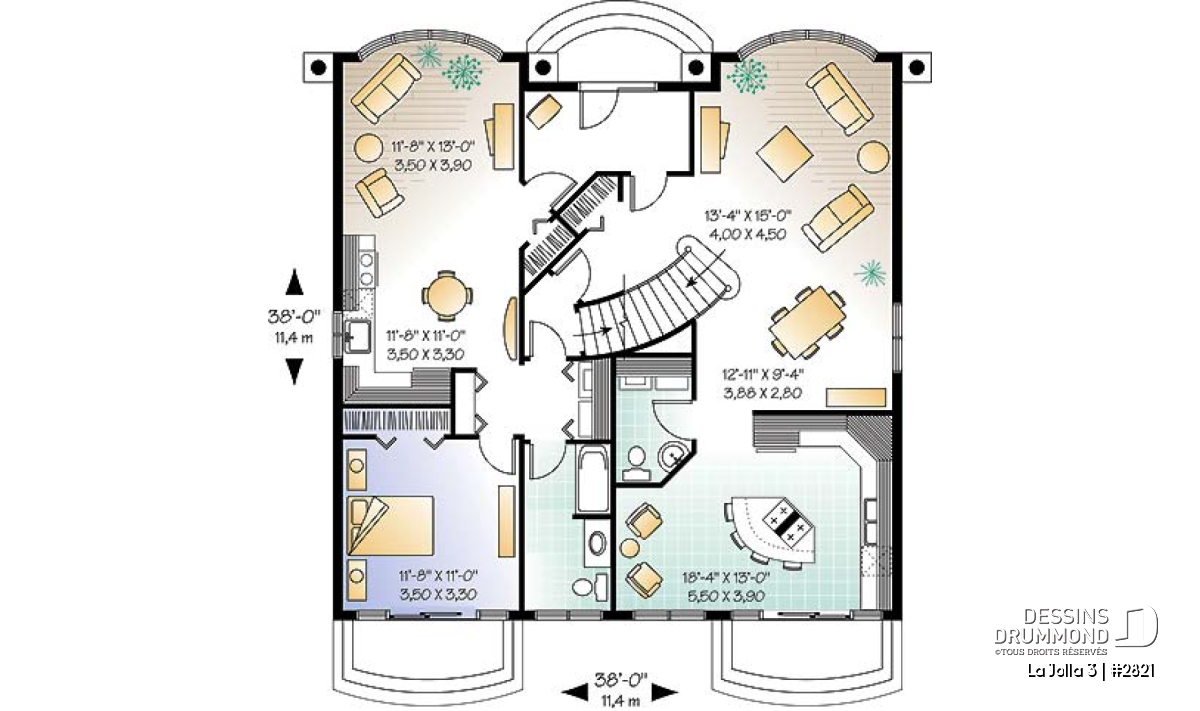

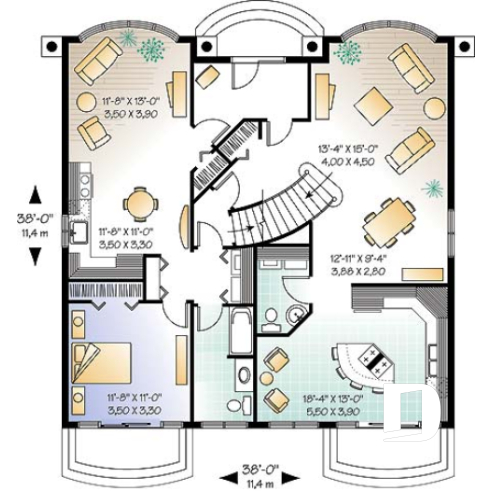

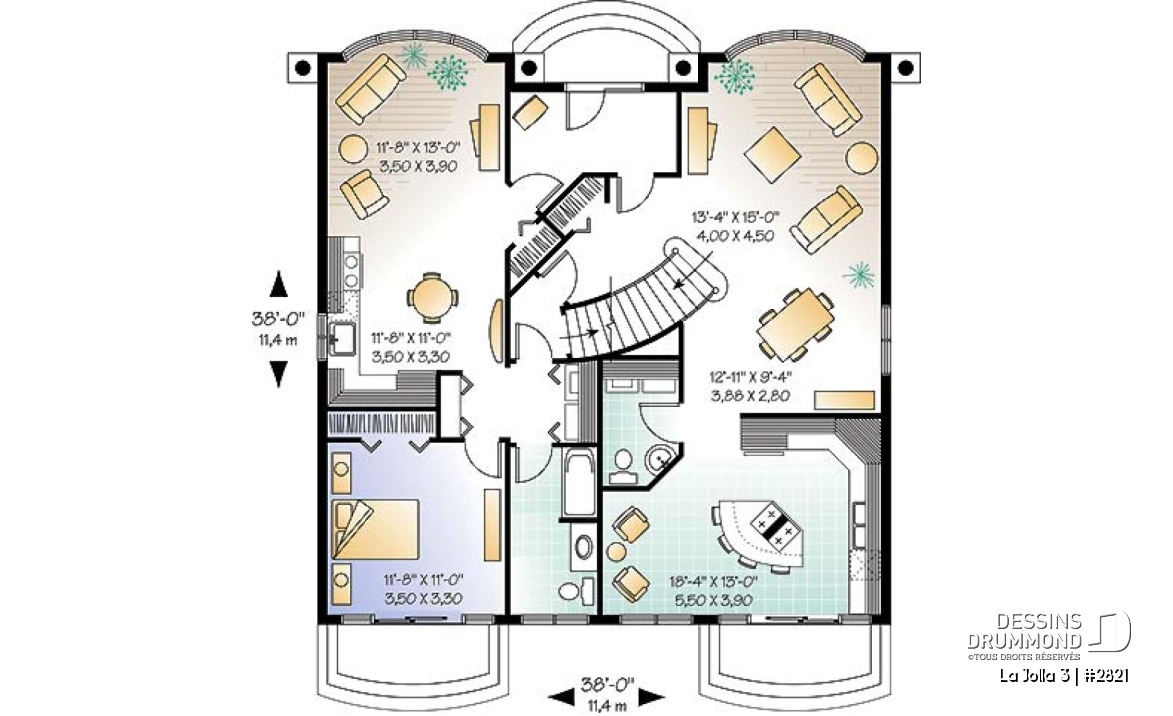

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Salle de bain complète | 5'10" x 11'0" | ~ 9'0" | ||
| Cuisine | 18'4" x 13'0" | ~ 9'0" | ||
| Cuisine/salle à manger | 11'8" x 11'0" | ~ 9'0" | ||
| Salle à manger | 12'11" x 9'4" | ~ 9'0" | ||
| Salle de séjour | 13'4" x 15'0" | ~ 9'0" | ||
| Salle de séjour | 11'8" x 13'0" | ~ 9'0" | ||
| Chambre à coucher | 11'8" x 11'0" | ~ 9'0" | ||
| Lingerie | 1'0" x 4'4" | ~ 9'0" | ||
| Entrée ou vestibule | 11'0" x 5'0" | ~ 9'0" | ||
| Coin toilette/buanderie | 5'0" x 9'2" | ~ 9'0" | ||
| Garde-robe | 3'0" x 2'0" | ~ 9'0" | ||
| Garde-robe | 3'0" x 2'0" | ~ 9'0" | ||
| Perron abrité | 8'8" x 3'8" | N/D | ||
| Buanderie | 2'8" x 5'0" | ~ 9'0" | ||

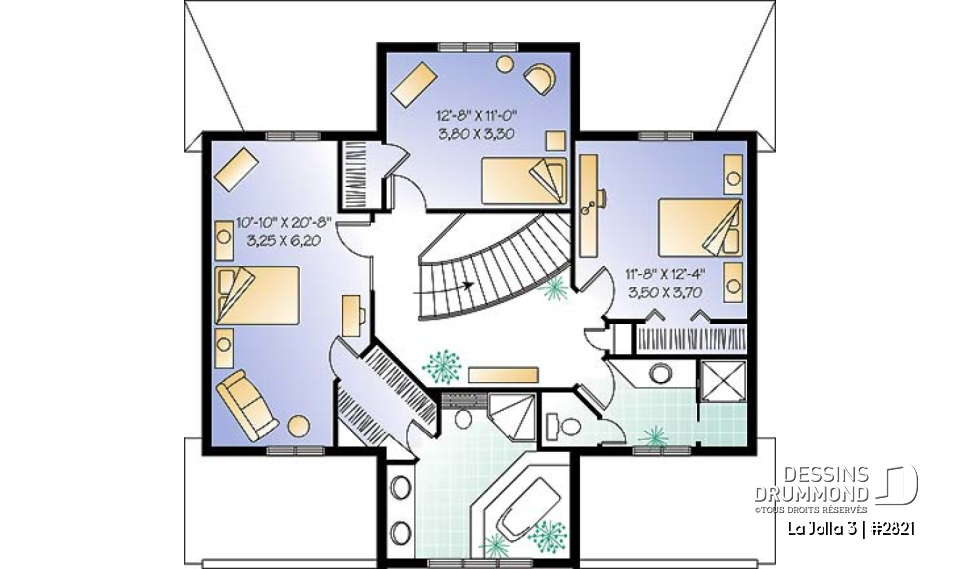

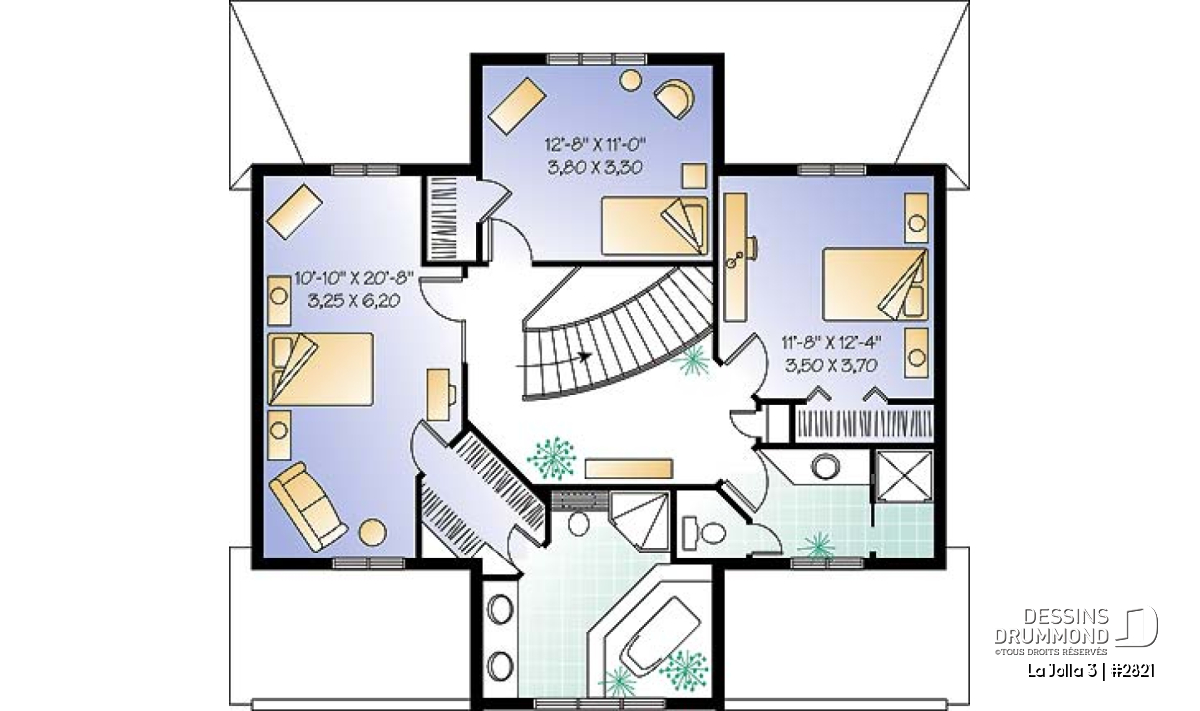

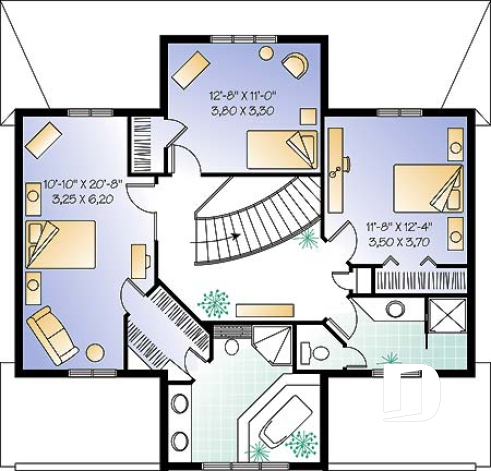

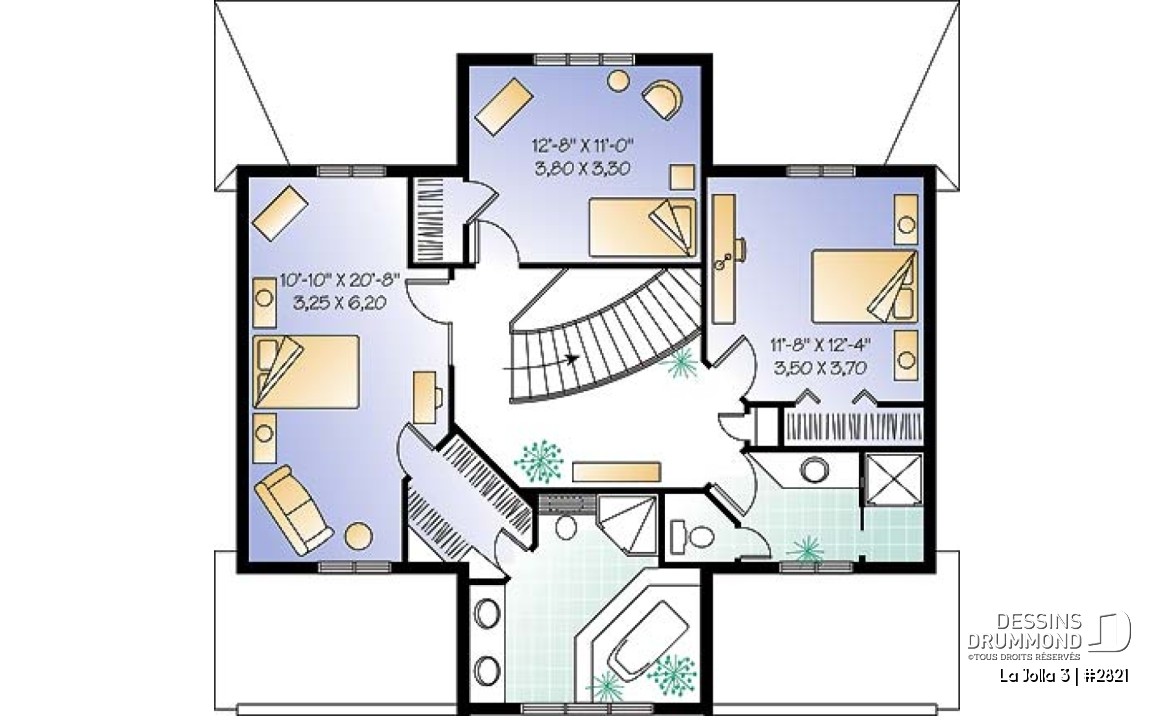

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Salle de bain complète | 14'4" x 5'8" | ~ 8'0" | ||
| Chambre à coucher | 10'10" x 20'8" | ~ 8'0" | ||
| Chambre à coucher | 12'8" x 11'0" | ~ 9'0" | ||
| Lingerie | 1'6" x 2'0" | ~ 8'0" | ||
| Chambre à coucher | 11'8" x 12'4" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 2480 pi2 |
| Rez-de-chaussée | 1448 pi2 |
| Étage | 1032 pi2 |
| Largeur | 38'0" |
| Profondeur | 38'0" |
| Hauteur dessus fondations au faite | 26'2" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménageable i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle flottante, Vide sanitaire, Dalle monolithique |
| Code Entrepreneur | MB |
Spécifications sur les pièces
| Chambre(s) | 3, 4 |
| Salle(s) de bain complète(s) | 3 |
| Demi Salle(s) de Bain | 1 |
| Type de garage | - |
| Espace boni aménageable | - i |
| Rangement boni | - i |
Spécifications des unités
Description
Rez-de-chaussée (plafond 9'): Vestibule fermé, salle familiale/salle à manger, grande cuisine avec ilot/comptoir-lunch et coin détente, coin toilette avec espace buanderie. Appartement grand-parents: salle familiale, cuisine/dinette, chambre, salle de bain, coin buanderie. Étage: Suite chambre des maîtres avec garde-robe walk-in et salle de bain privée, 2 chambres secondaires, salle de bain. Sous-sol non-fini, à aménager.
Autres informations utiles sur ce plan
Description complète
Plan de maison bi-génération avec 2 logements dont un pour les grands-parents avec une chambre, et l'autre pour la famille avec 3 chambres.
.
Éléments distinctifs
Plan de maison de type bi-génération (intergénérationnelle) de style méditerranéen.
Plafond à 9' sur tout le rez-de-chaussée.
Appartement grand-parents avec accès à la maison et entrée semi-privée par le vestibule.
Éviers double dans la salle de bain de l'étage.
Garde-robe walk-in dans une des chambres secondaires.
Fenestration spéciale et abondante.
Particularité(s) du plan
Salle de lavage au rez-de-chaussée, Salle de lavage au rez-de-chaussée, Ilôt, Aire ouverte, Plafond à plus de 8', Suite des maîtres à l'étage, Vue paronamique, Vue paronamique
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
13 Août 2014
josée
Bonjour, pensez vous qu il serait possible de repenser a l aménagement des pieces,et que la vue arriere devienne la vue avant,nous voulons que la partie vitrée soit a l avant avec notre cour a l avant car le terrain bénifécie d une belle vue a l avant.
13 Août 2014
Service à la clientèle
Bonjour et merci d'avoir pris le temps de nous écrire.
Cet orientation de la maison serait possible et notre équipe en agence la plus près de vous se fera plaisir de vous renseigner au sujet des changements nécessaires pour faire conformer ce plan à vos besoins.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deb
05 Juin 2013
Francoise
Bonjour, ce plan est bien joli mais est-ce possible d'ajouter un garage ?
Merci !
05 Juin 2013
Service à la clientele
Bonjour Mme. Perron et merci pour votre intérêt au niveau de ce plan.
L'ajout d'un garage à ce plan serait possible, vous n'avez qu'a remplir cette demande de modifications en ligne et notre équipe pour votre région se fera plaisir de vous retourner un estimée gratuit dans les deux jours ouvrables qui suivent la recéption de votre formulaire.
N'hésitez pas de me relancer si je peux vous assister davantage.
Bien à vous
Deborah
25 Novembre 2011
Sacha
pour construire cette maison il faut un terrain d'une superficie de combien
25 Novembre 2011
Service à la clientele
Bonjour Mme. Duclos et merci d'avoir prit le temps de nous écrire.
Étant-donné que vous avez besoin de 38'x 47' pour la maison il faut vérifier avec la municipalité afin de connaître l'exigence au niveau du recul. C'est ceci qui vous guidera à savoir la superficie du terrain que vous avez besoin.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bonne journée
Deborah
07 Octobre 2011
Nadia
J'aimerais savoir si il serait possible d'ajouter un bachelor au sous-sol avec une sortie indépendante extérieure. Nous voulons une bi-génération avec mes parents et mon beau père qui est veuf. Nous devons conserver cependant une bonne partie du sous-sol pour aménager une ou deux chambres , une salle de bain et une salle de sejour ainsi qu'un atelier.
Merci !
07 Octobre 2011
Service à la clientele
Bonjour Nadia,
Merci de votre intérêt pour Dessins Drummond.
Oui, on peut ajouter un appartement au sous-sol. L'emplacement proposé serait juste en dessous de celui situé au rez-de-chaussée. La porte pourrait être à droite en descendant le long du mur de droite.
Il sera difficile de loger toutes les autres pièces demandées au sous-sol en raison de la présence de l'appartement.
Pour ce projet, vous pouvez contacter l'agence Dessins Drummond de votre région. Le technologue pourra vous proposer divers aménagements et une estimation sans frais du coût des modifications. Vous pouvez aussi faire une demande de modification en ligne. Consultez la section "Service de modification de plans" pour plus d'information.
Pour toute autre question, vous pouvez me recontacter.
Cordialement,
France, Service à la clientèle
07 Janvier 2011
Patrick
J'aimerais savoir s'il est possible d'aménager ce plan à une maison existante. Quels en serait les coûts? Qu'avez-vous besoin? Dimensions actuelles, emplacement, Je sais qu'il faut lever la maison pour changer la sous-sol car il est vieux la maison mesure 40X30. Il y a une rallonge (solarium) annexé à la maison qui donnerai la dimension voulu si bien isolé.
merci de votre attention à mes demandes
Patrick
11 Janvier 2011
Service à la clientele
Cher Patrick,
Merci de votre intérêt pour Dessins Drummond.
Pour obtenir toutes les informations concernant votre projet, je vous suggère de contacter l'Agence Dessins Drummond de votre région afin de prendre rendez-vous avec un technologue. Le technologue sera en mesure de vous confirmer la faisabilité de votre projet et le cas échéant, de vous fournir toutes les informations concernant les coûts.
N'hésitez pas à me recontacter pour toute autre question. Je me ferai un plaisir de vous répondre.
Bien à vous,
Doreen, Service à la clientèle
