Hacienda (3819)
Plan de maison style espagnol, 4 chambres, 4 salles de bain, 2 foyer, garage double, superbes terrasses

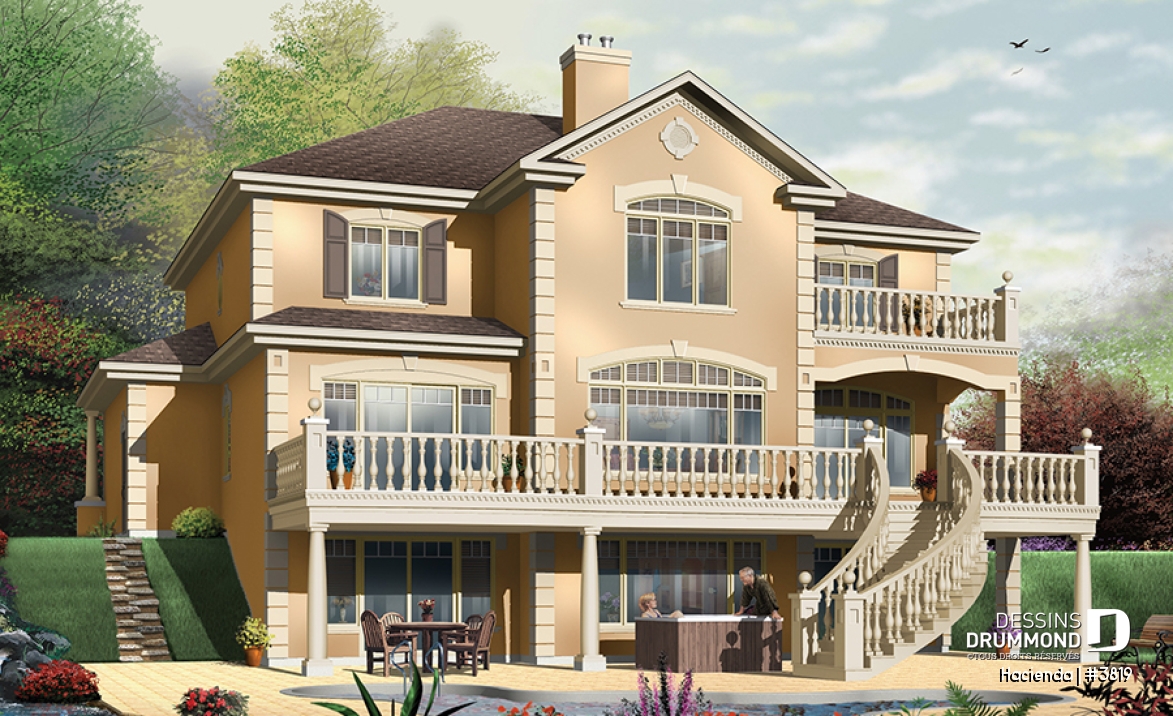

Vue arrière - MODÈLE DE BASE

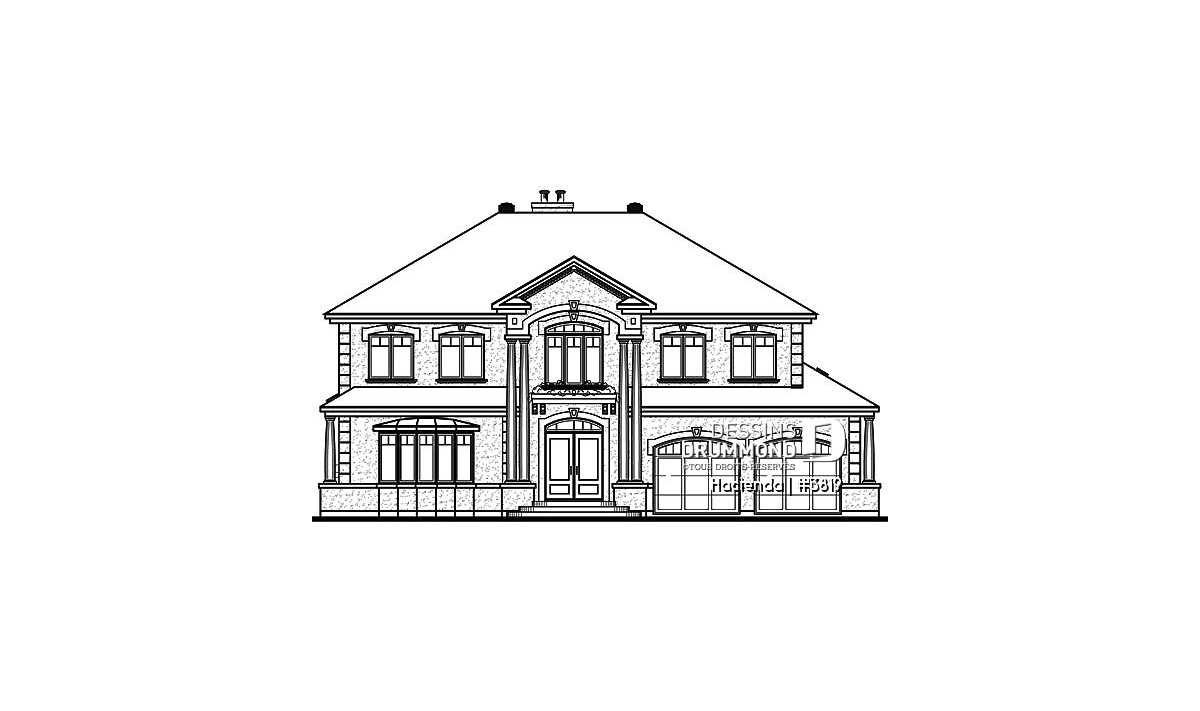

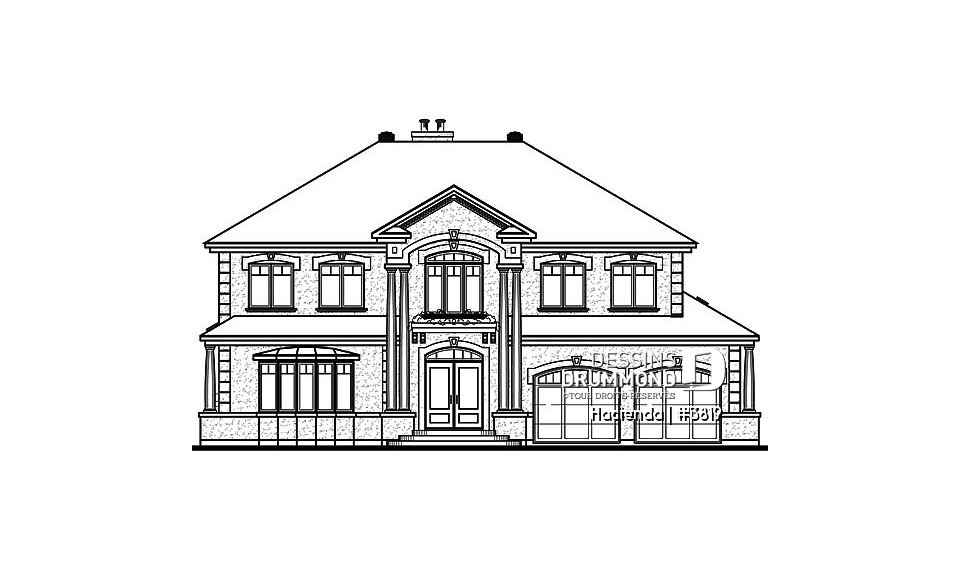

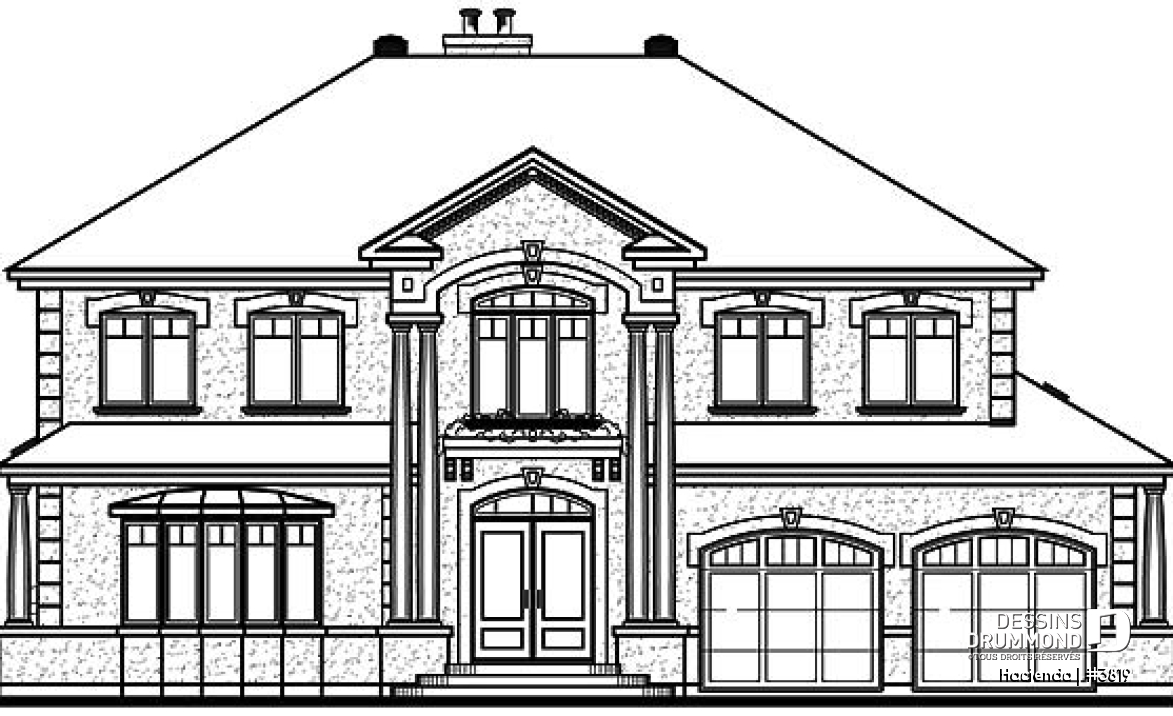

Élévation avant
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

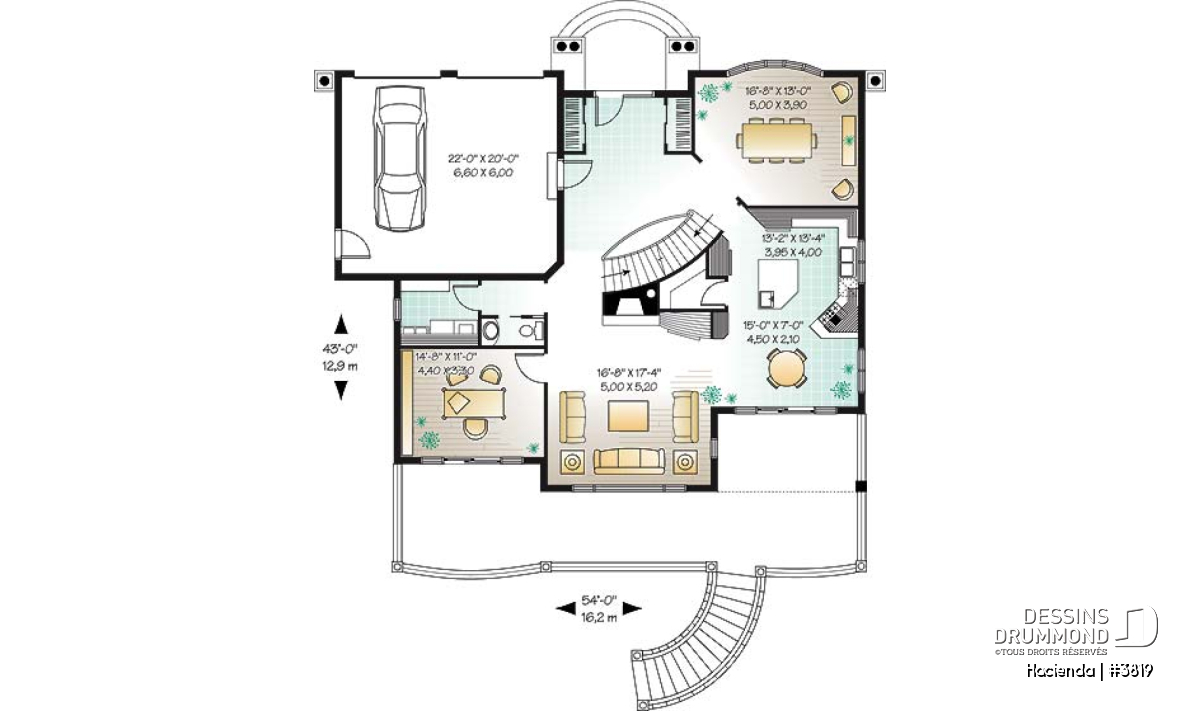

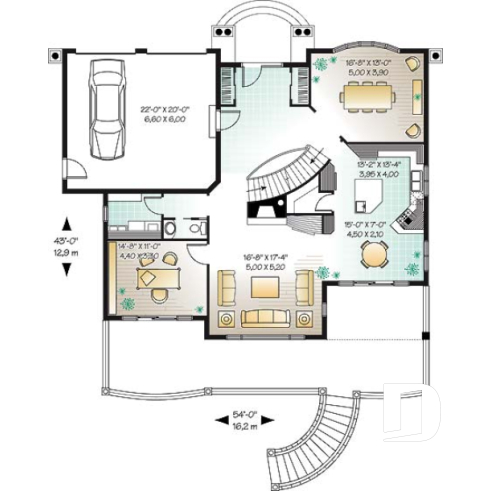

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Demie salle de bain ou coin toilette | 2'8" x 6'4" | ~ 9'0" | ||
| Cuisine | 13'2" x 13'4" | ~ 9'0" | ||
| Dinette | 15'0" x 7'0" | ~ 9'0" | ||
| Salle à manger | 16'8" x 13'0" | ~ 9'0" | ||
| Salle de séjour | 16'8" x 17'4" | ~ 9'0" | ||
| Bureau à domicile | 14'8" x 11'0" | ~ 9'0" | ||
| Entrée ou vestibule | 8'0" x 5'6" | ~ 9'0" | ||
| Salle utilitaire (buanderie +) | 6'8" x 8'0" | ~ 9'0" | ||
| Garage | 22'0" x 20'0" | ~ 10'8" | ||
| Perron | 8'8" x 3'8" | N/D | ||
| Perron | 48'0" x 12'0" | N/D | ||

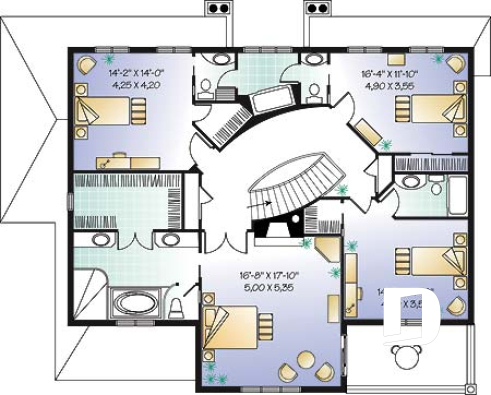

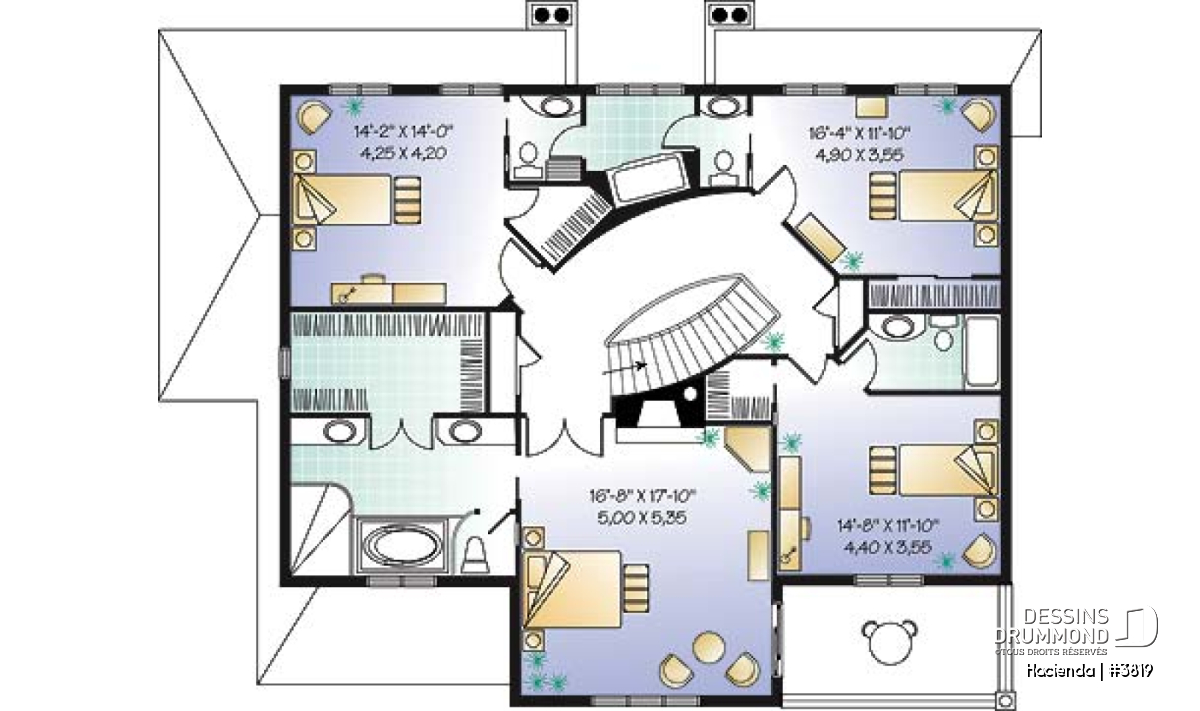

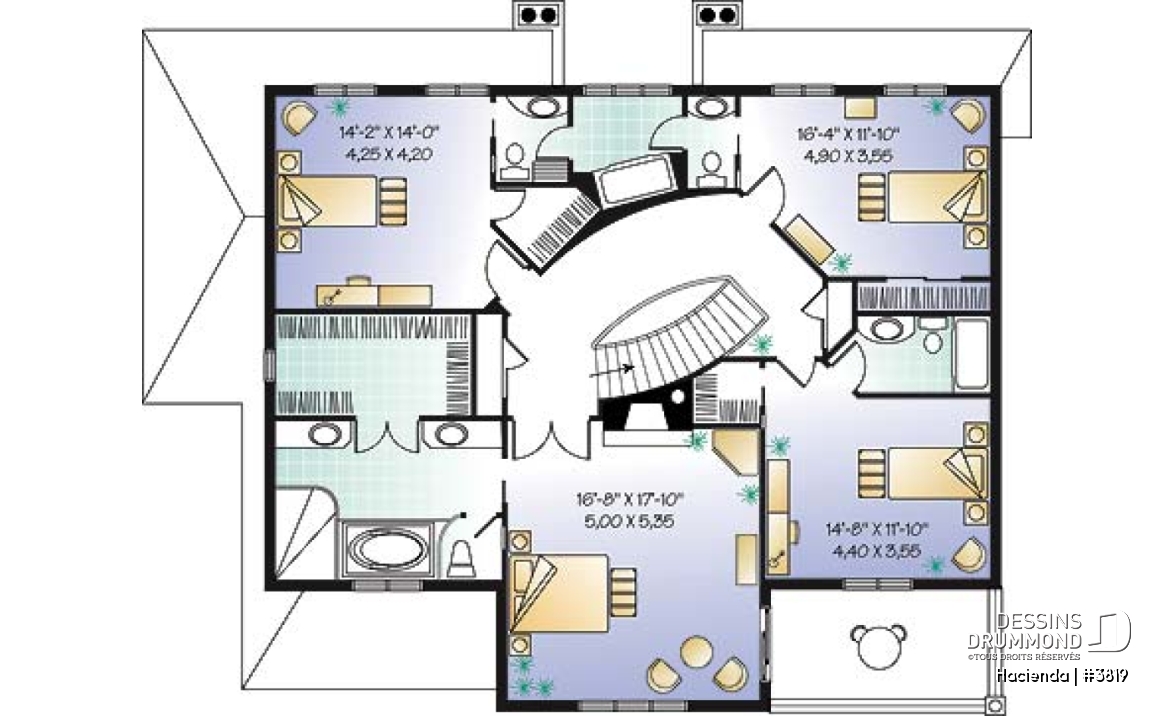

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Salle de bain complète | 15'8" x 6'2" | ~ 8'0" | ||
| Suite des maîtres | 16'8" x 17'10" | ~ 8'0" | ||
| Chambre à coucher | 14'0" x 14'0" | ~ 8'0" | ||
| Chambre à coucher | 16'8" x 11'10" | ~ 8'0" | ||
| Chambre à coucher | 14'8" x 11'10" | ~ 8'0" | ||
| Lingerie | 6'8" x 1'6" | ~ 8'0" | ||
| Lingerie | 4'8" x 1'8" | ~ 8'0" | ||
| Balcon | 13'10" x 6'10" | N/D | ||
Estimation
Spécifications générales
| Surface aménagée totale | 3251 pi2 |
| Rez-de-chaussée | 1536 pi2 |
| Étage | 1715 pi2 |
| Largeur | 54'0" |
| Profondeur | 43'0" |
| Hauteur dessus fondations au faite | 31'0" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménageable + sortie extérieure i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle flottante, Vide sanitaire, Dalle monolithique |
| Code Entrepreneur | I |
Spécifications sur les pièces
Description
Rez-de-chaussée: Plafond à 9'. Entrée avec deux garde-robes séparées, salle à manger, cuisine et dînette, salle de séjour avec foyer, espace bureau, buanderie, coin toilette et garage double. Étage: Quatre grandes chambres dont une superbe suite chambre des maîtres avec walk-in, salle de bain privée et accès à un balcon, et 2 1/2 salles de bain additionnelles.
Autres informations utiles sur ce plan
Description complète
Plan de maison espagnole de 4 chambres et 4 salles de bain, avec garage double
Conçu à partir du modèle no.2819 de Dessins Drummond et afin de lui donner plus d’envergure, ce modèle aux allures exotiques suggère un extérieur très distinctif avec son garage double, ses terrasses arrière remarquables, sa volumétrie et sa mouluration peu communes.
À l’intérieur, au rez-de-chaussée avec plafond à 9 pieds, ça se traduit par une entrée principale tout en confort et pour laquelle un escalier balancé fait office de trophée ainsi que par une salle à manger très confortable avec fenêtre en arc, une cuisine avec îlot central, garde-manger de type « walk-in », fenêtrage abondant et espace table en guise de dînette, sans oublier une salle de séjour avec foyer et un bien bel espace bureau attenant et donnant aussi sur l’arrière.
À l’étage, cette distinction se constate par le biais de quatre chambres aux formats agrandis et par la présence de trois salles de bain dont une propre à la chambre des maîtres. Cette dernière, à l’instar de celle du modèle no.2819, suggère aussi un accès à une terrasse privée et une garde-robe de type « walk-in » mais encore plus grande pour une maison répondant parfaitement aux critères de base visant à donner encore plus de confort au modèle initial.
À vous de juger !
Éléments distinctifs
Terrasse arrière fort appréciable. Espaces intérieurs tous réellement confortables. Plafond à 9' au rez-de-chaussée. Cuisine avec grand garde-manger, îlot central et bel espace dînette attenant. Fenestration abondante sur l'arrière autant au sous-sol aménageable qu'aux autres planchers. Espace bureau remarquable. Suite chambre des maîtres avec foyer, grande salle de bain, grande garde-robe et accès à un balcon à la fois abrité et privé.
Particularité(s) du plan
Foyer, Salle de lavage au rez-de-chaussée, Bureau / Salle étude, Suite des maîtres à l'étage, Suite d'invités, Garde-manger, Ilôt, Plafond à plus de 8', Terrasse abritée, Dinette / Coin déjeuner, Balcon à l'étage, Salle de bain communicante
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
02 Juin 2015
Service à la clientèle
Bonjour,
le sous-sol est à aménager, donc pas fini. Nous ne fournissons pas les plans de sous-sol "non-fini". Dans ce cas ci, il sera sensiblement du même format que le rez-de-chaussée.
N'hésitez pas à me laisser savoir si vous avez d'autres questions?
Merci,
Marie
02 Juin 2015
Olivier Longuépée
Bonjour, puis-je voir le plan du sous-sol ? Merci.
