Jacob (2867)
Plan maison style victorien, 3 chambres, 2 bureaux, coin déjeuner, foyer au séjour, vestiaire, garage

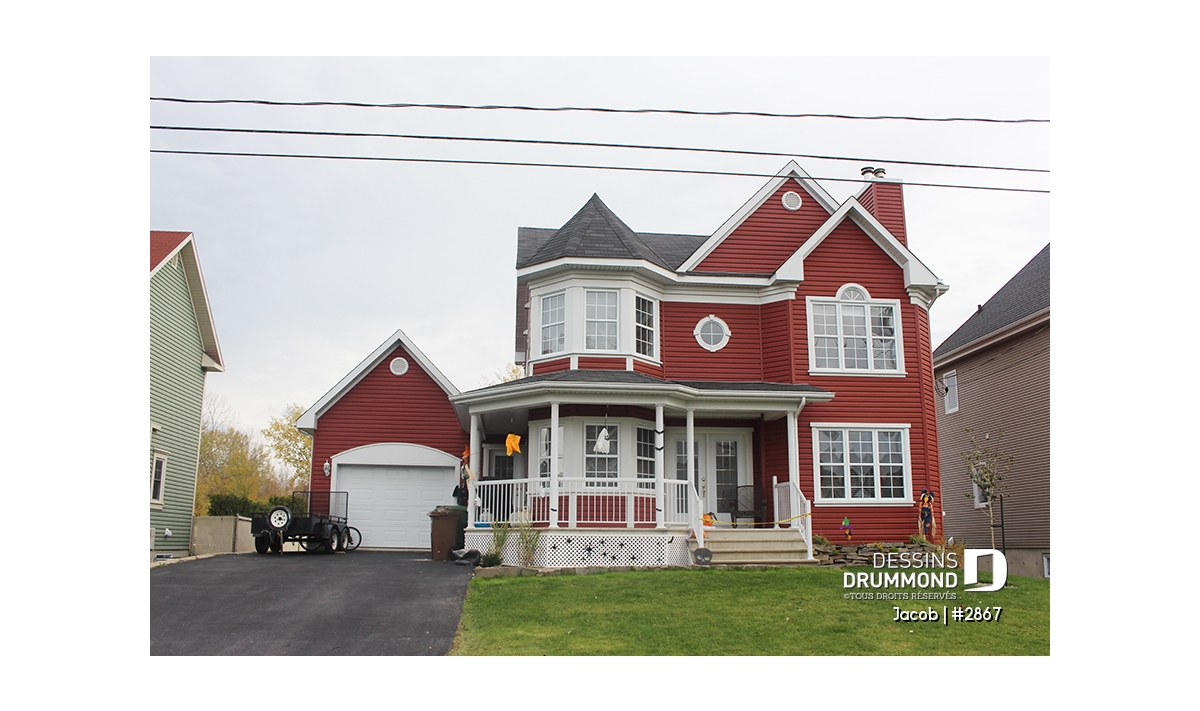

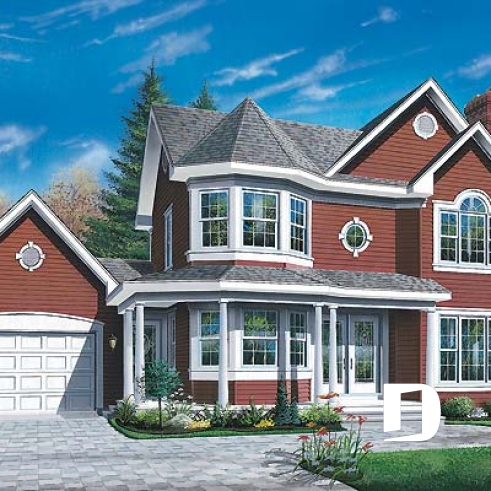

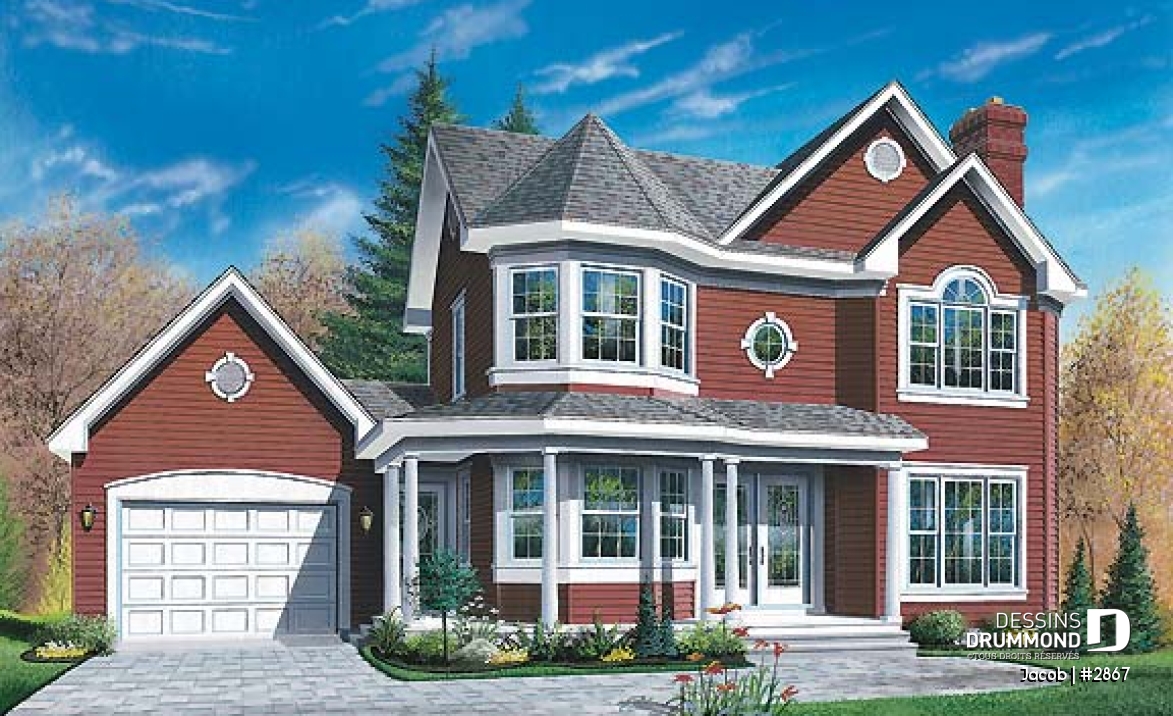

Vue avant - MODÈLE DE BASE

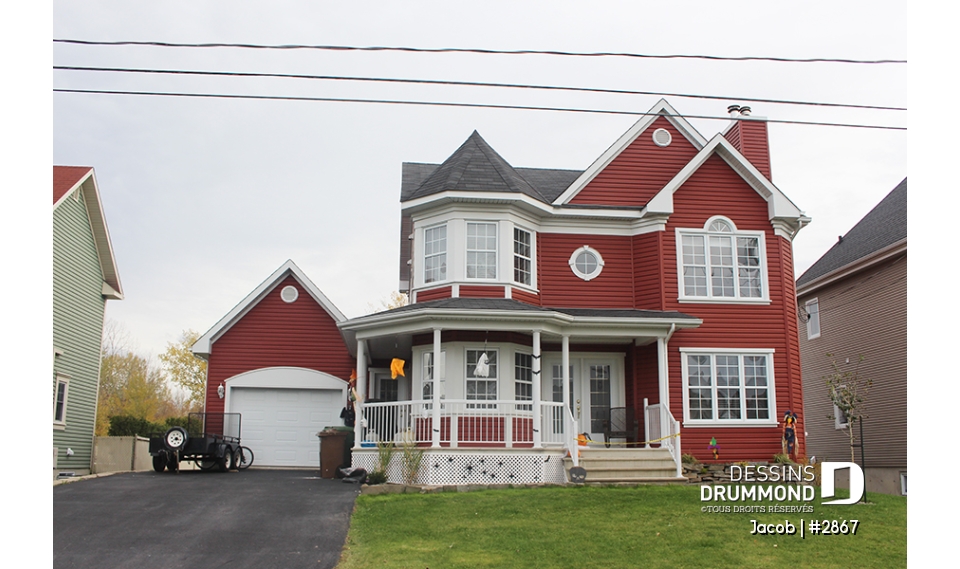

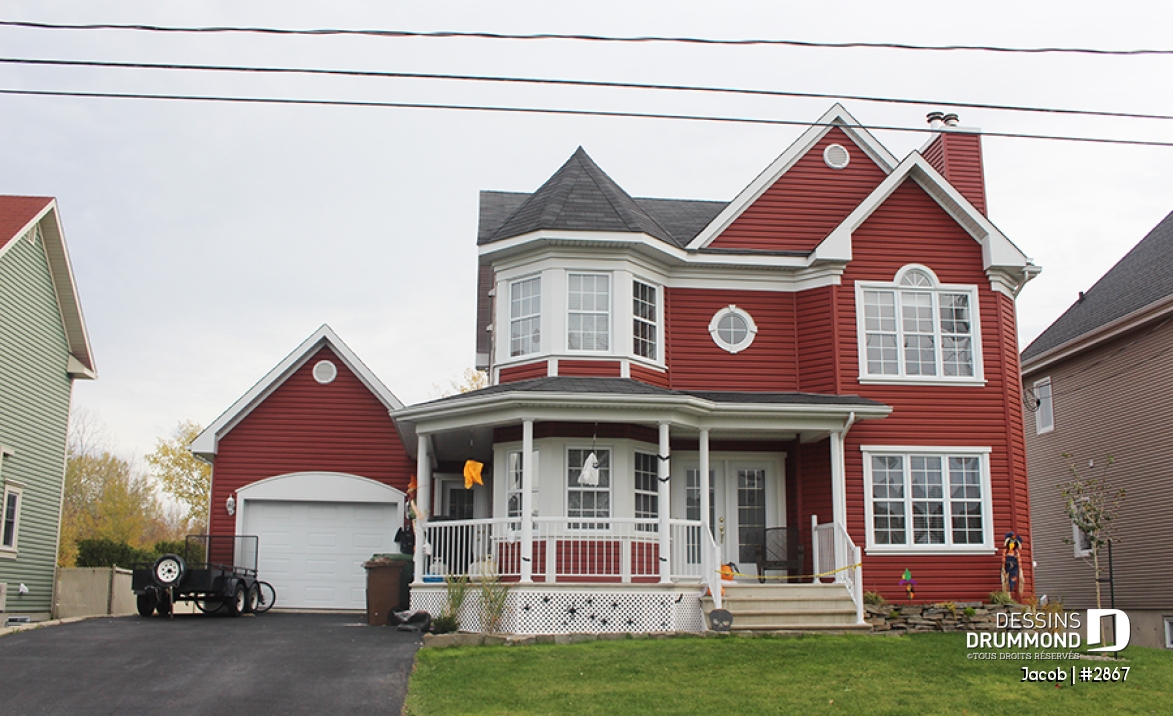

Vue avant - MODÈLE DE BASE

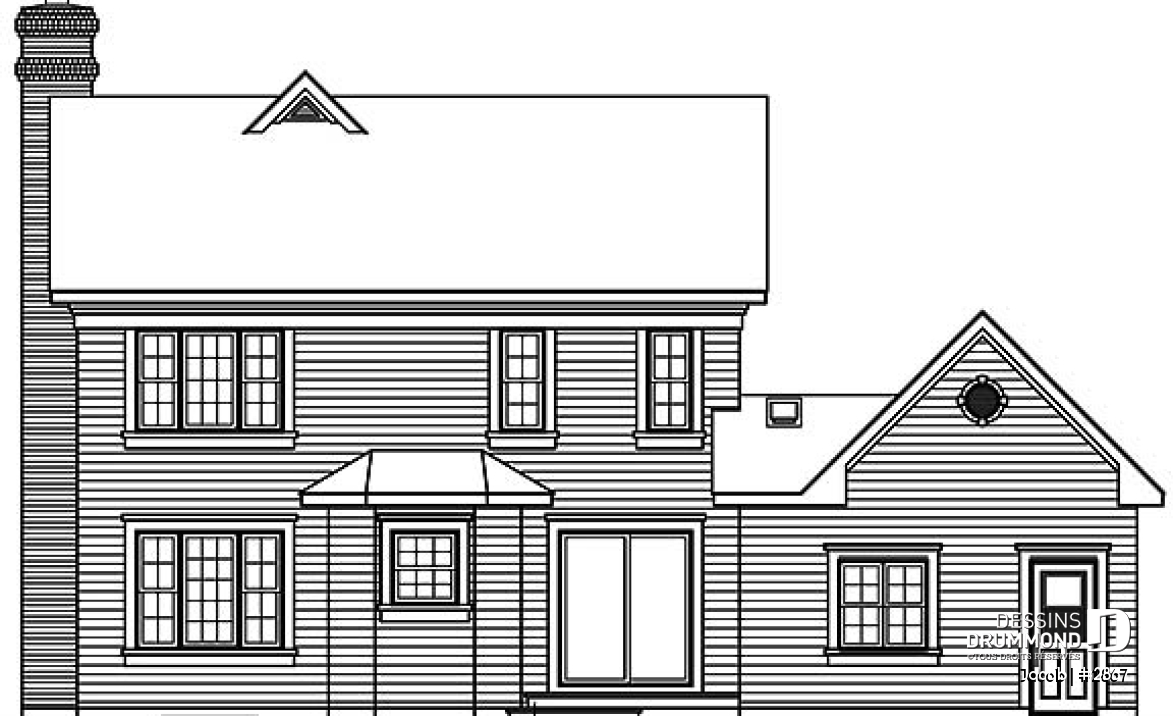

Élévation arrière
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

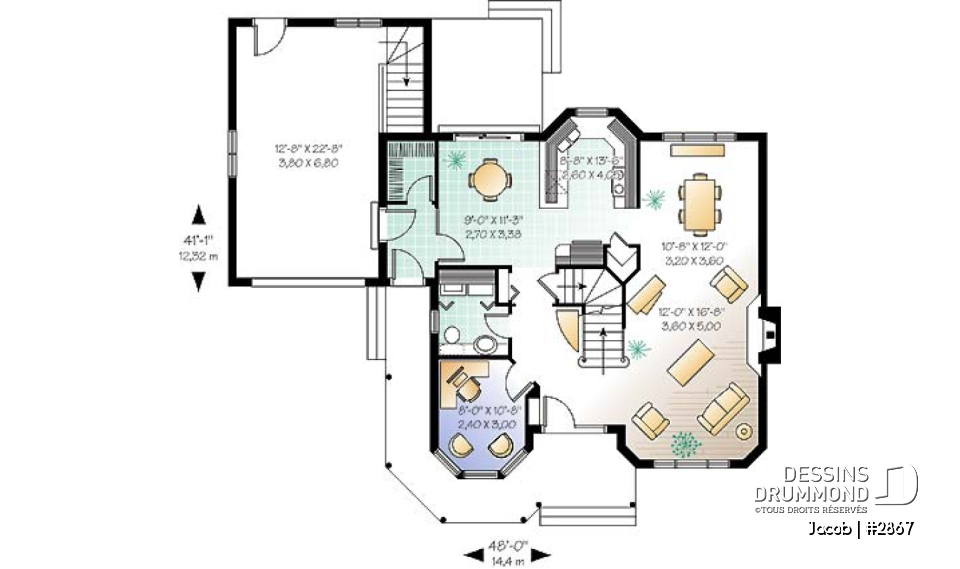

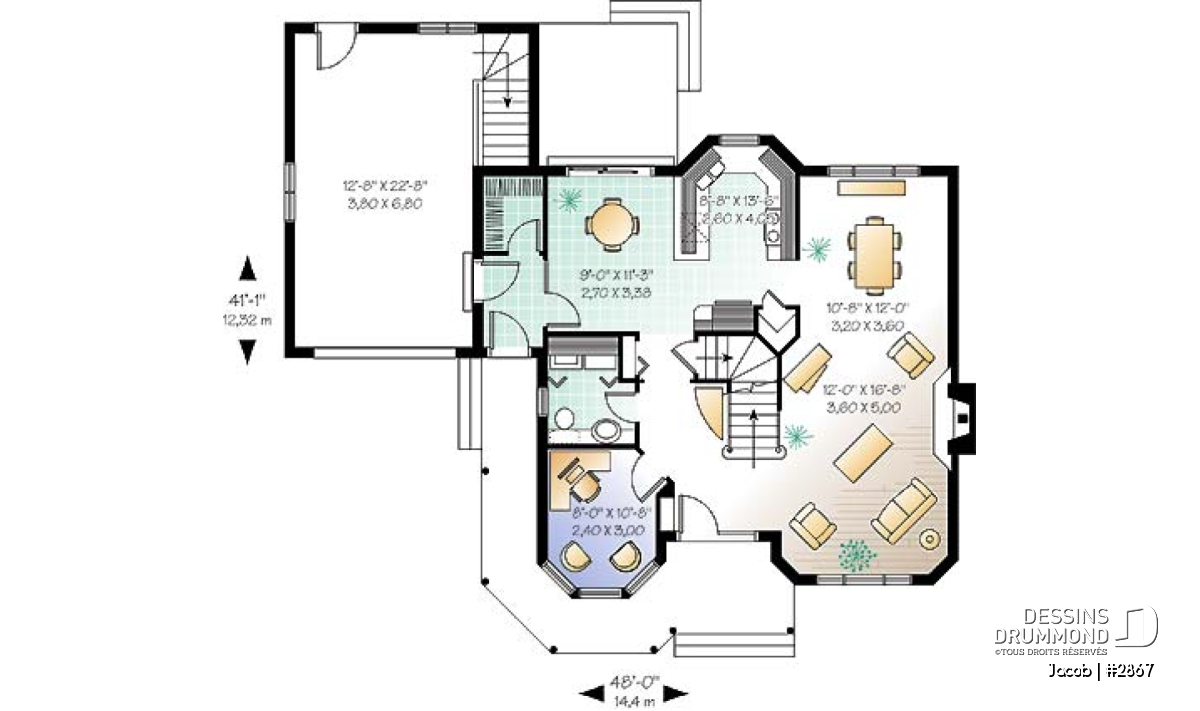

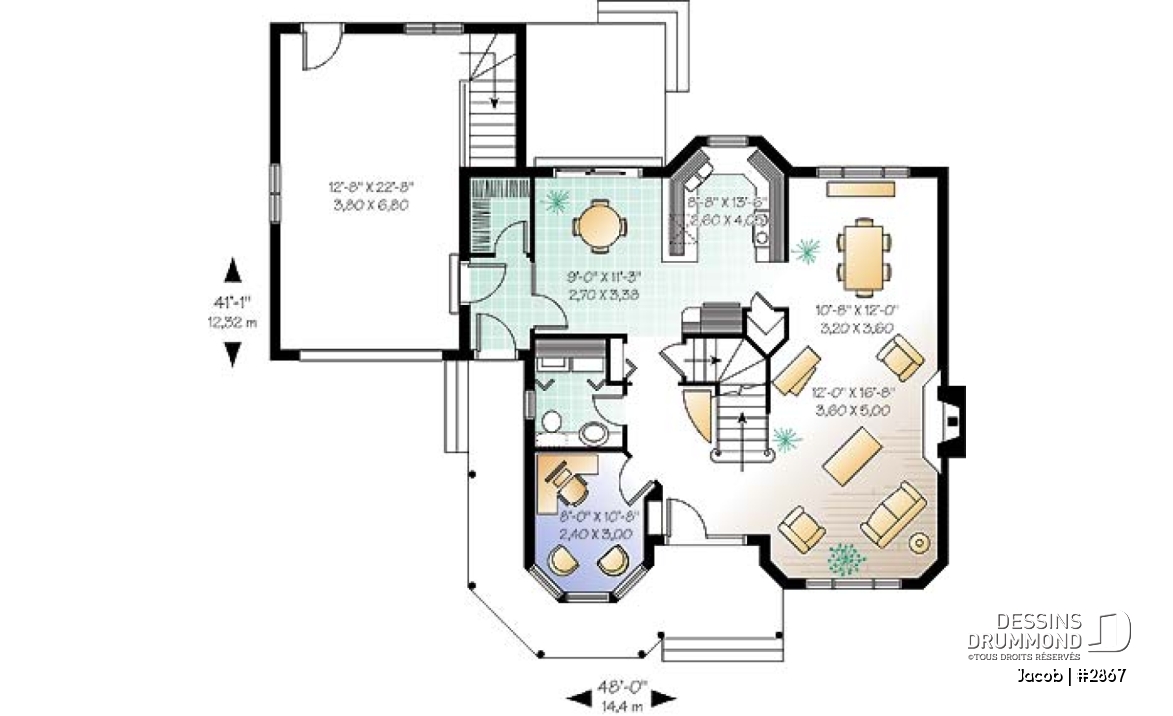

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Cuisine | 8'8" x 11'4" | ~ 8'0" | ||
| Coin déjeuner | 9'0" x 11'4" | ~ 8'0" | ||
| Salle à manger | 10'8" x 12'0" | ~ 8'0" | ||
| Salle de séjour | 12'0" x 16'8" | ~ 8'0" | ||
| Bureau à domicile | 8'0" x 10'1" | ~ 8'0" | ||
| Lingerie | 4'4" x 1'8" | ~ 8'0" | ||
| Entrée ou vestibule | 4'4" x 7'0" | ~ 8'0" | ||
| Garage | 12'8" x 22'8" | ~ 8'0" | ||
| Perron | 22'4" x 4'0" | N/D | ||
| Perron | 4'0" x 14'4" | N/D | ||
| Patio | 9'8" x 10'0" | N/D | ||
| Demie salle de bain ou coin toilette | 6'4" x 7'6" | ~ 8'0" | ||

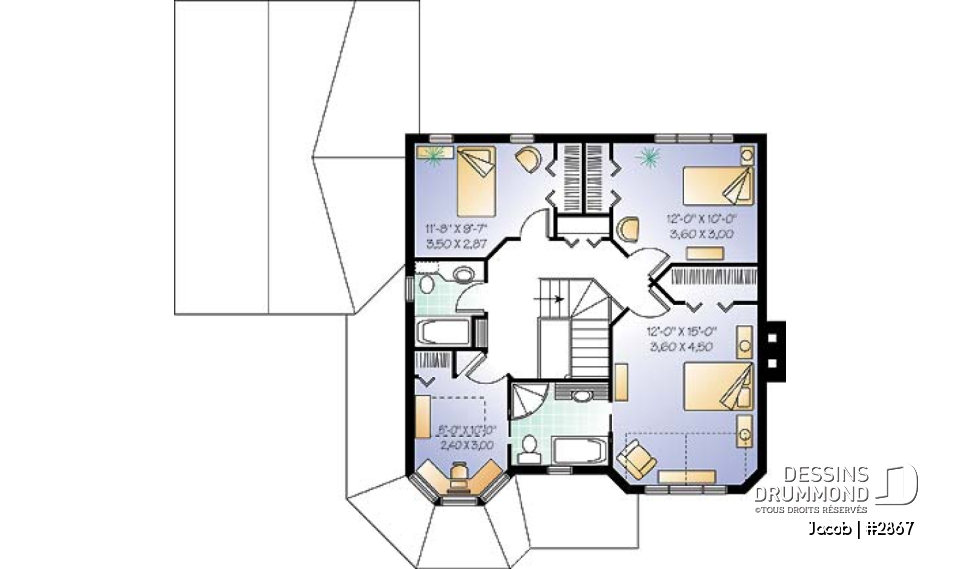

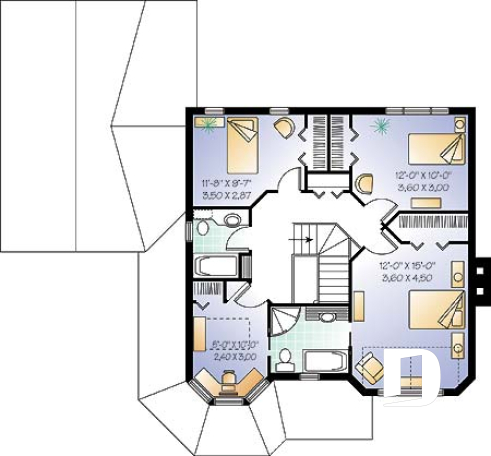

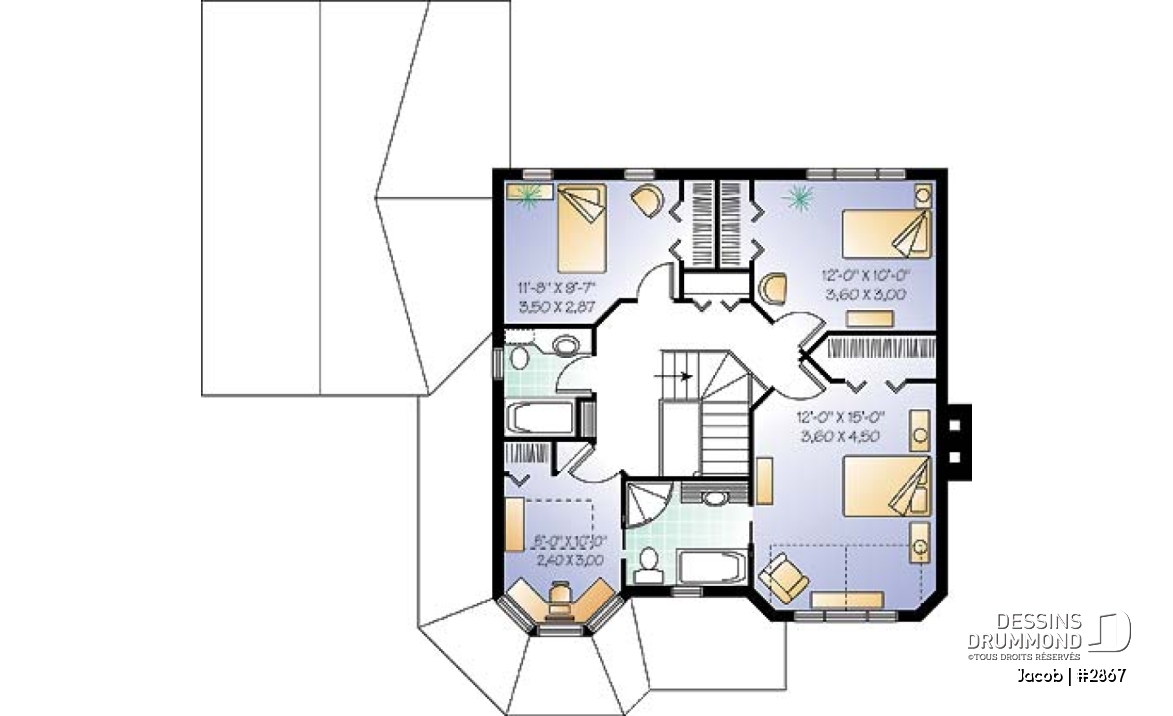

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Salle de bain complète | 6'0" x 7'2" | ~ 8'0" | ||
| Chambre à coucher | 12'0" x 10'0" | ~ 8'0" | ||
| Chambre à coucher | 11'8" x 9'8" | ~ 8'0" | ||
| Chambre à coucher | 8'0" x 10'0" | ~ 8'0" | ||
| Suite des maîtres | 12'0" x 15'0" | ~ 8'0" | ||
| Rangement | 1'0" x 3'0" | ~ 8'0" | ||
| Lingerie | 1'0" x 2'3" | ~ 8'0" | ||
| Coin lecture/ordinateur | 8'0" x 10'0" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 1846 pi2 |
| Rez-de-chaussée | 958 pi2 |
| Étage | 888 pi2 |
| Largeur | 48'0" |
| Profondeur | 41'1" |
| Hauteur dessus fondations au faite | 28'10" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménageable i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle flottante, Vide sanitaire, Dalle monolithique |
| Code Entrepreneur | E |
Spécifications sur les pièces
Description
Rez-de-chaussée: Bureau à domicile, salle de séjour, salle à manger, cuisine, dînette, coin toilette-buanderie. Étage: Trois chambres, 2 salles de bain et 4è chambre ou coin ordinateur accessible de la chambre des maîtres. Sous-sol non fini à aménager. Autres types de fondation disponibles.
Autres informations utiles sur ce plan
Description complète
Plan de maison à étage avec 3 à 4 chambres, et 2 bureaux à domicile et garage!
Avec ses 48 pieds seulement de façade, incluant le garage, ce cottage allie plein de qualités à un extérieur des plus convoités.
D’abord ce garage en retrait et de bon format, avec descente au sous-sol, permet de bien dégager une façade aux accents champêtres. Ensuite, l’entrée de service stratégique suggère pour sa part un vestiaire des plus logeables.
Toujours au rez-de-chaussée, on remarque un espace dînette attrayant, une cuisine fonctionnelle avec un garde-manger plus logeable que la moyenne. On constate aussi un bel espace ouvert unissant la salle à manger et la salle de séjour, avec foyer, ainsi qu’une pièce bureau ou « media room » aménagée dans la partie tourelle.
À l’étage, la pensée familiale se dévoile encore davantage avec trois belles chambres dotées de bons rangements, deux salles de bain, dont une propre à la chambres des maîtres, et cet espace versatile pouvant devenir une quatrième chambre et aménagée dans la partie en tourelle.
Éléments distinctifs
Espace bureau à domicile tout près de l'entrée principale.
Bel espace dînette attenant à la cuisine.
Foyer à la salle de séjour.
Vestiaire à l'entrée de service.
Trois belles chambres à l'étage dont une chambre des maîtres avec salle de bain privée et accès à un coin ordinateur-lecture possible à convertir en 4è chambre.
Particularité(s) du plan
Foyer, Dinette / Coin déjeuner, Salle de lavage au rez-de-chaussée, Garde-manger, Vestiaire, Galerie 2-3 côtés, Accès au sous-sol du garage, Salle de bain communicante, Bureau / Salle étude, Salle à manger formel, Bain et douche séparés
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
