Cronus (3933)
Plan de garage double de grand format, logement 2 chambres à l'étage avec balcon, buanderie et plus

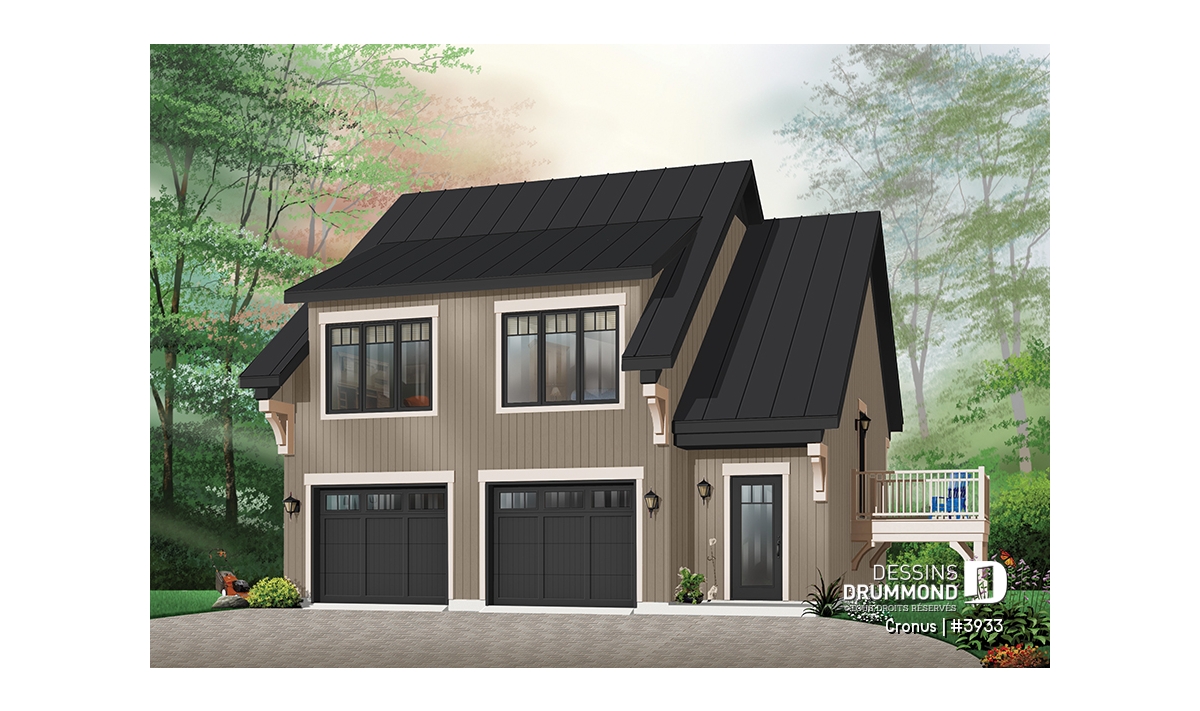

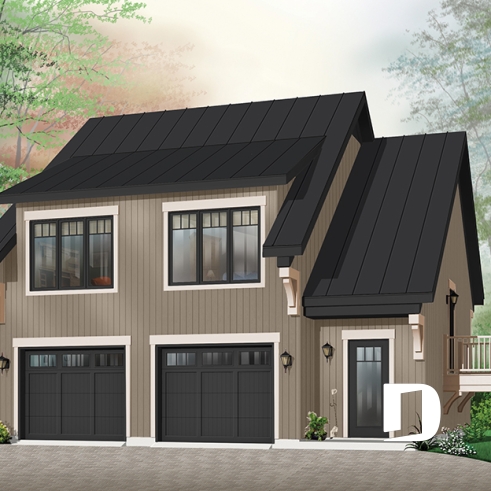

Version couleur no. 5 - Vue avant
Vue avant – Modèle ORIGINAL
Vue avant - MODÈLE DE BASE

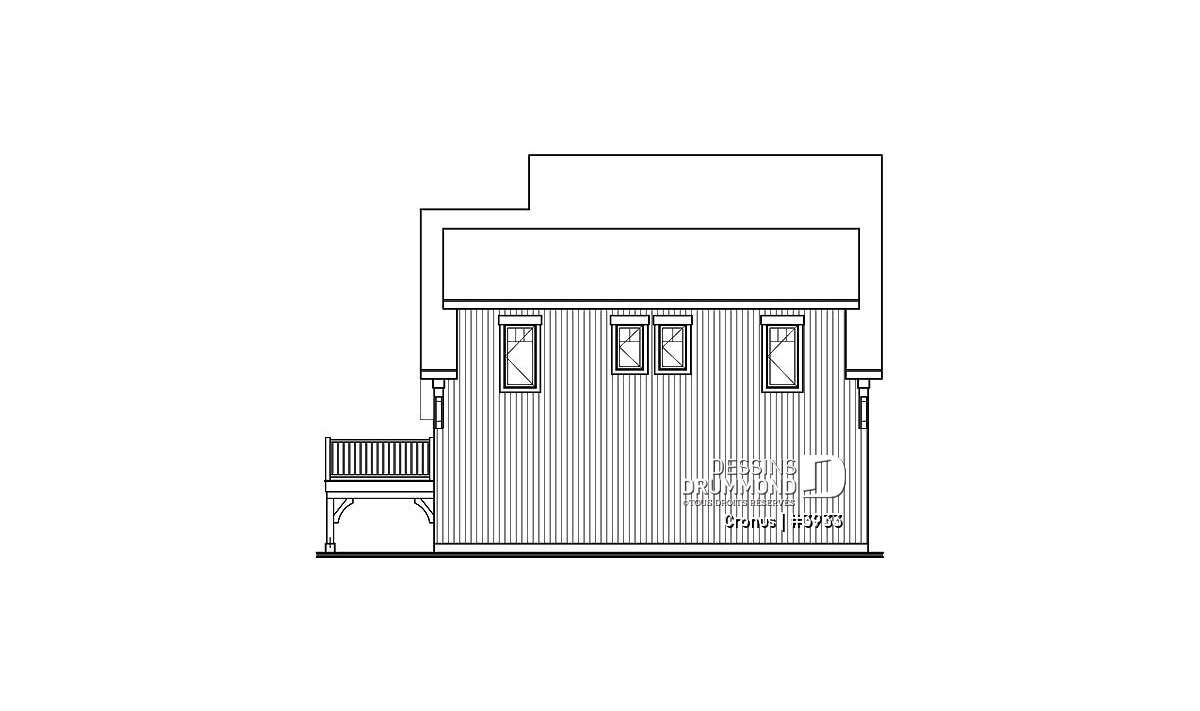

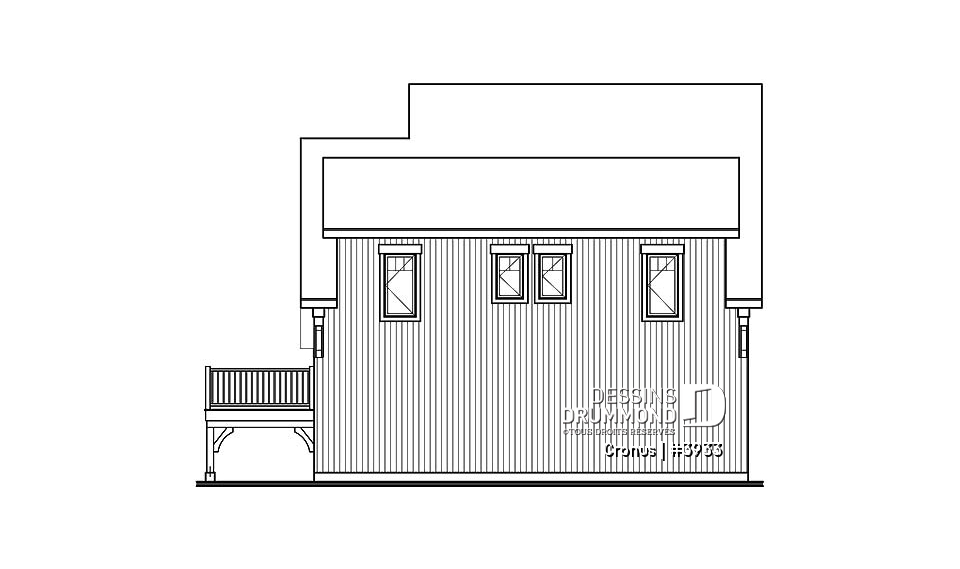

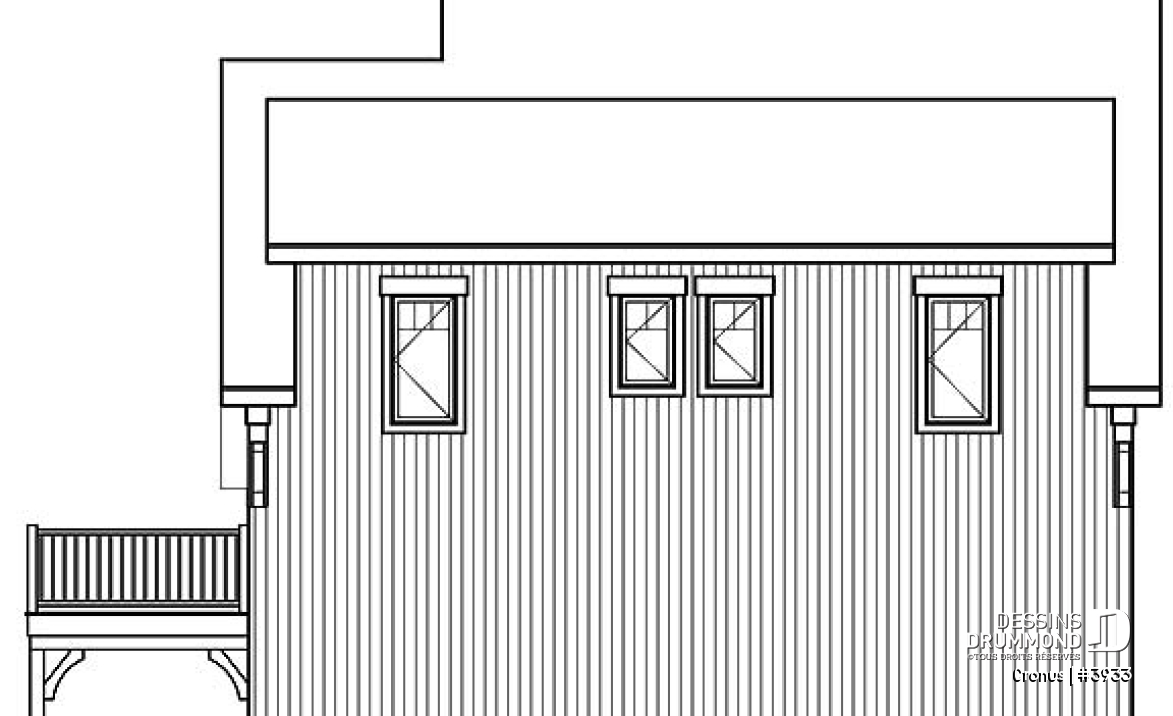

Élévation arrière

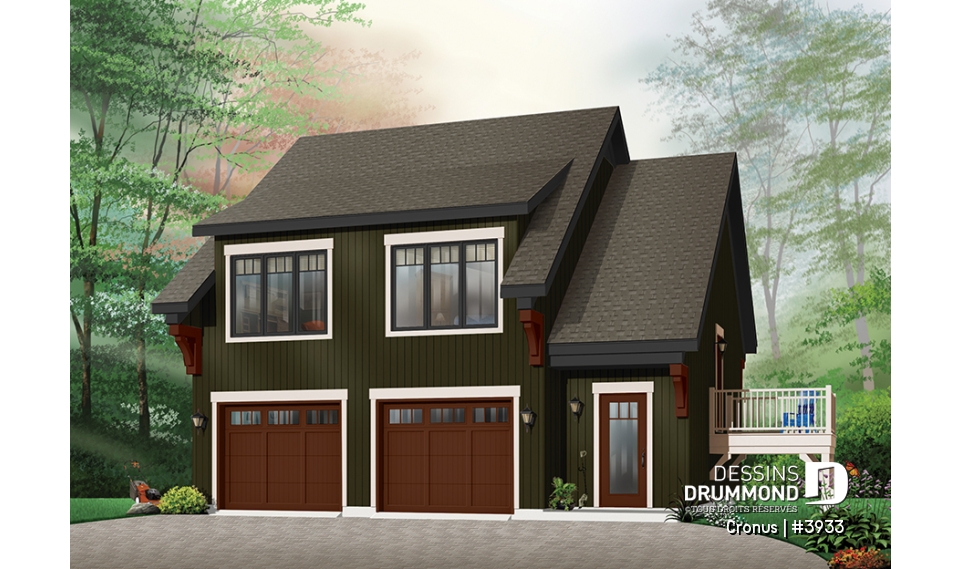

Version couleur no. 1 - Vue avant

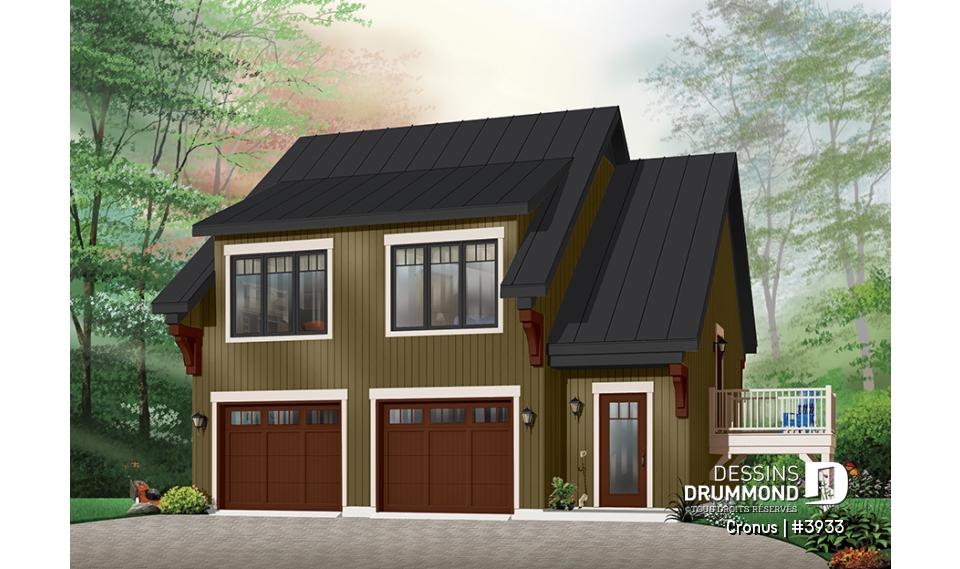

Version couleur no. 2 - Vue avant

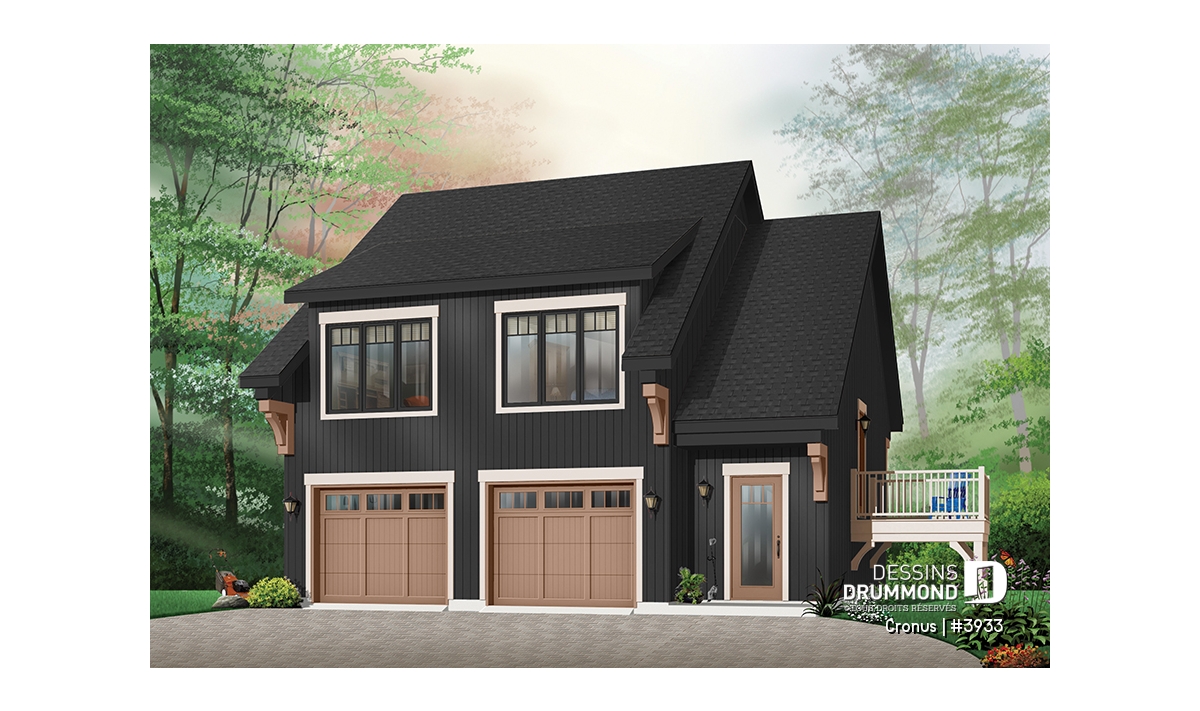

Version couleur no. 3 - Vue avant

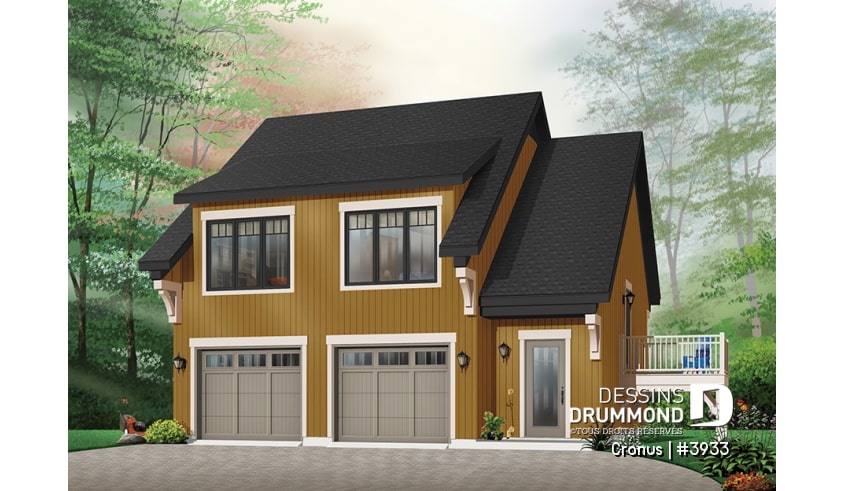

Version couleur no. 6 - Vue avant
Version couleur no. 7 - Vue avant
Version couleur no. 8 - Vue avant
Version couleur no. 9 - Vue avant

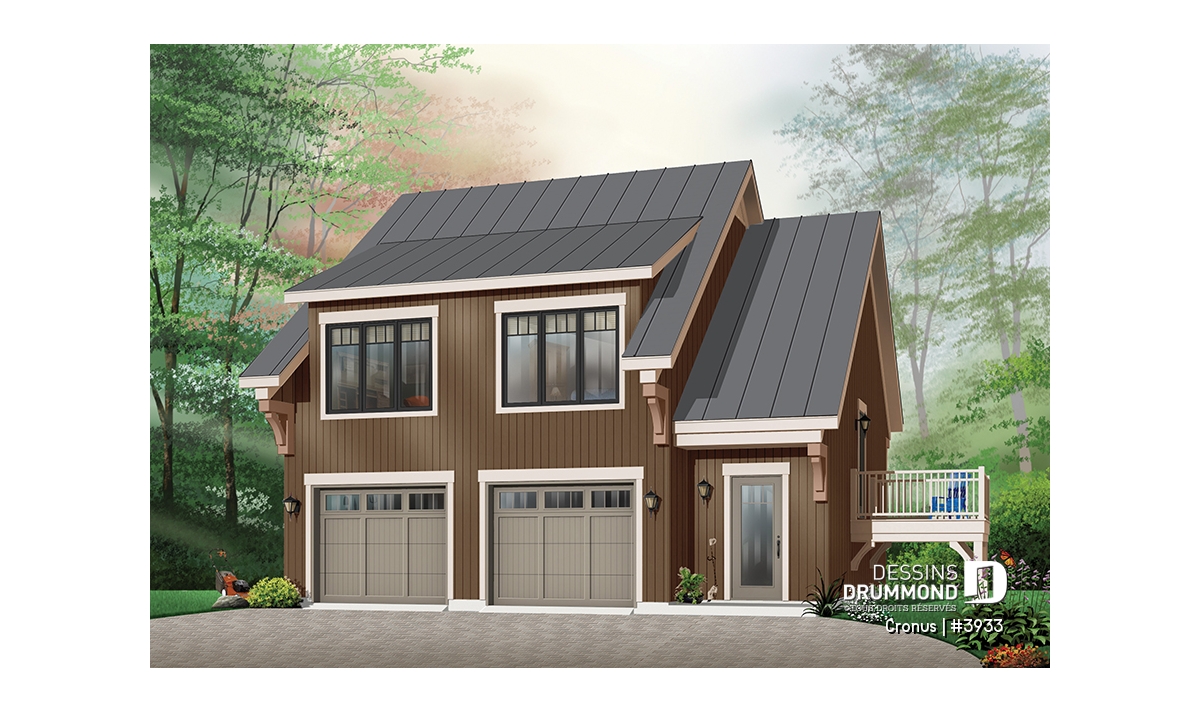

Version couleur no. 10 - Vue avant

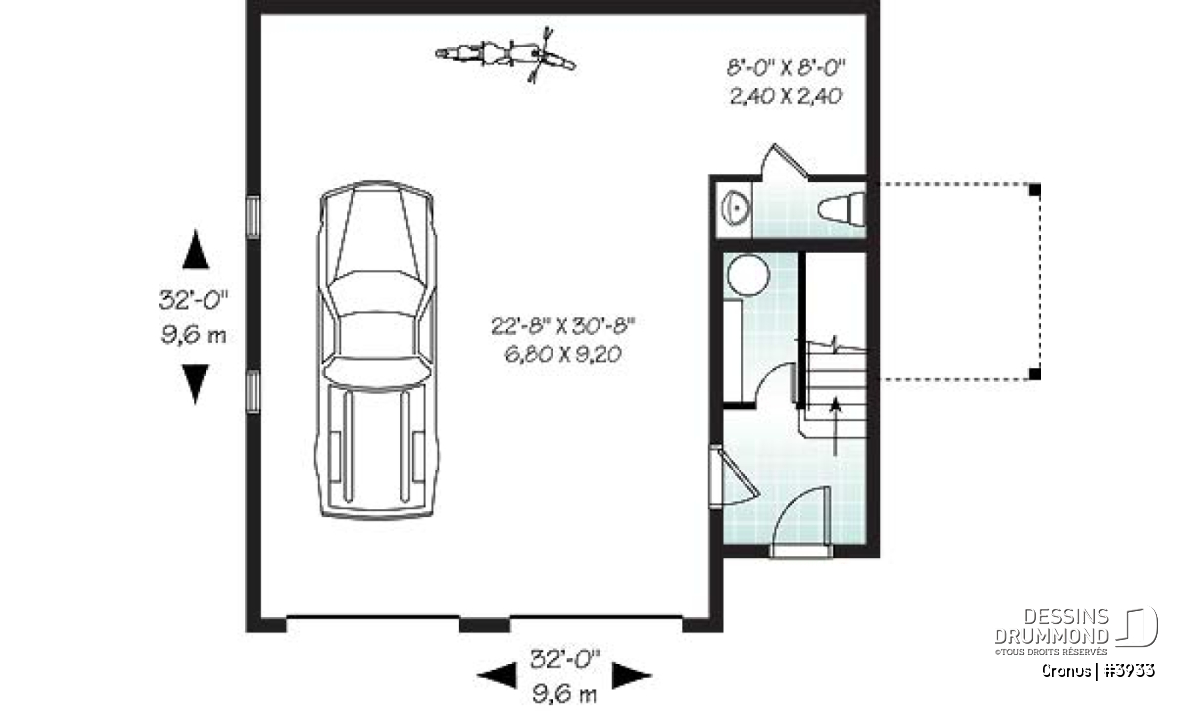

Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

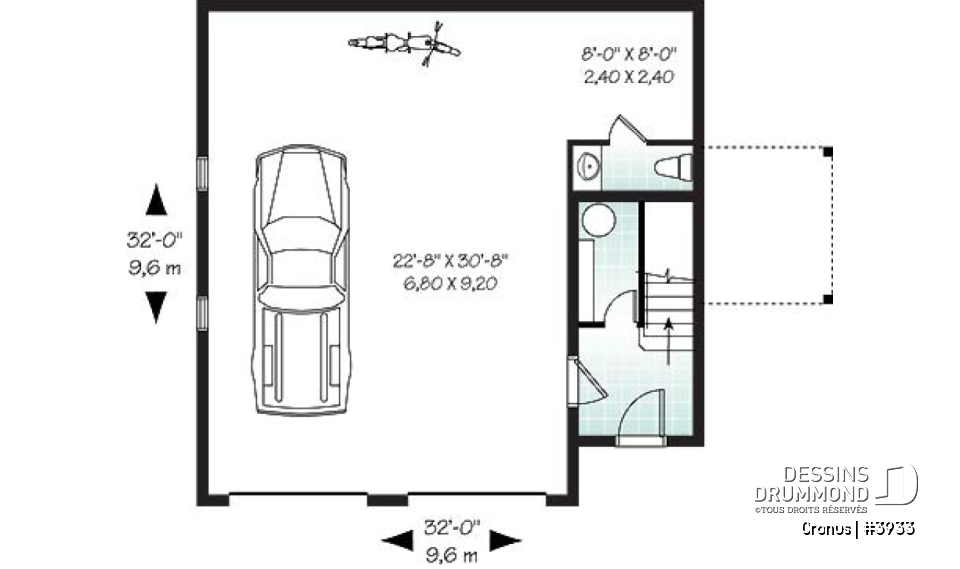

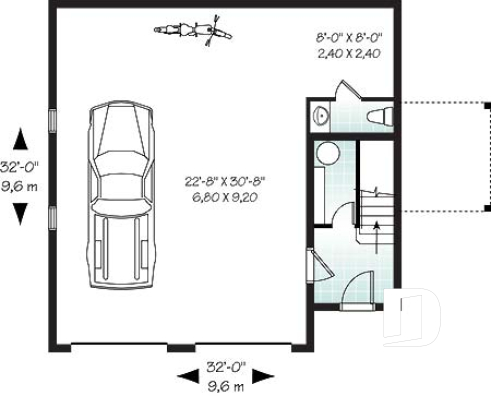

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Demie salle de bain ou coin toilette | 7'8" x 3'0" | ~ 8'0" | ||
| Entrée ou vestibule | 7'4" x 6'11" | N/D | ||
| Garage | 22'8" x 30'8" | ~ 8'6" | ||
| Rangement | 8'0" x 8'2" | ~ 8'6" | ||
| Balcon | 8'0" x 10'0" | N/D | ||

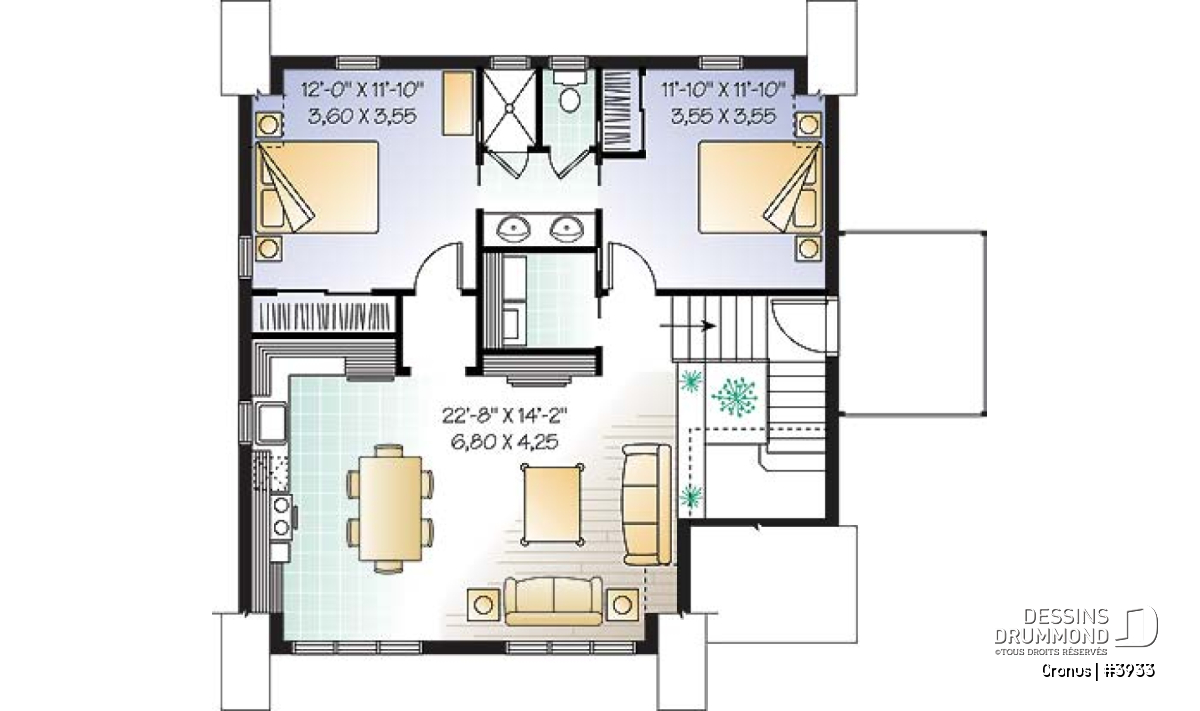

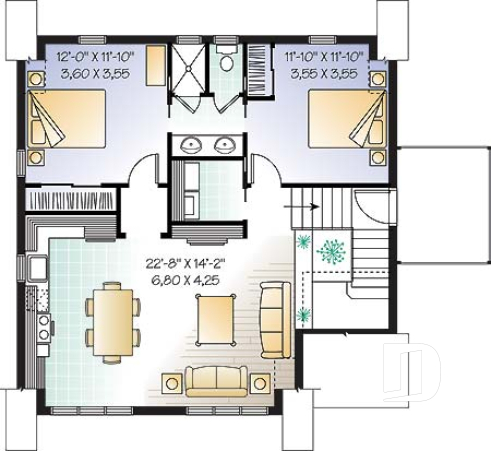

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Salle de bain complète | 6'0" x 9'7" | ~ 8'0" | ||
| Salle de séjour | 22'8" x 14'2" | ~ 8'0" | ||
| Chambre à coucher | 12'0" x 11'10" | ~ 8'0" | ||
| Chambre à coucher | 11'10" x 11'10" | ~ 8'0" | ||
| Salle utilitaire (buanderie +) | 5'1" x 6'0" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 1068 pi2 |
| Rez-de-chaussée | 140 pi2 |
| Étage | 928 pi2 |
| Largeur | 32'0" |
| Profondeur | 32'0" |
| Hauteur dessus fondations au faite | 28'8" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Dalle flottante i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle monolithique |
| Code Entrepreneur | B |
Spécifications sur les pièces
Description
Rez-de-chaussée : Garage triple, rangement, coin toilette et vestibule. Étage : Salle de séjour, salle à manger / cuisine, buanderie, 2 chambres et salle de douche.
Autres informations utiles sur ce plan
Description complète
Plan de garage double avec appartement complet 2 chambres à l'étage + balcon
.
Éléments distinctifs
Garage des plus logeable. Entrée ouverte sur deux étages. Logement, à l'étage, suggérant deux chambres et un secteur activités tout en lumière.
Particularité(s) du plan
Salle de lavage à l'étage, Salle de bain communicante, Aire ouverte, Balcon à l'étage, Vue paronamique
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
AVANT DE PLACER VOTRE COMMANDE, il est de votre responsabilité de faire les vérifications nécessaires auprès de votre municipalité concernant les restrictions se rattachant à l’ajout d’un garage détaché sur un terrain, car NOS PLANS NE SONT NI REMBOURSABLES ET NI ÉCHANGEABLES. Plusieurs municipalités permettent l’ajout d’un garage détaché, mais imposent à celui-ci un format maximal. Le fait de vous enquérir de telles informations vous permettra de mieux cibler le format de garage possible à aménager.
Questions et commentaires
29 Juin 2016
Flix
est ce que ce serait possible de voir plusieurs choix de couleurs comme le plan W2933?
27 Novembre 2013
claude gagnon
possible d'avoir le salon et la cuisine en arriere
chambres en avant avec les memes grandes fenetres
chamber de bain et lavage ensembles...
bain un morceau pour douche et bain........
27 Novembre 2013
Service à la clientèle
Bonjour M. Gagnon et merci d'avoir pris le temps de nous écrire.
Ce plan pourrait être modifier pour le rendre conforme à vos besoins, je vous invite à remplir ce formulaire en ligne pour obtenir un estimée gratuit dans les 48 heures ouvrables.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deborah
28 Décembre 2010
mick Roulx
j'aimerais savoir la hauteur des murs dans le garage et au deuxième étage.
05 Janvier 2011
Service à la clientele
Cher monsieur Roulx,
Merci de votre intérêt pour Dessins Drummond.
La hauteur du plafond dans la partie garage est de 8'-6" et au 2e étage de 8'-0".
Pour toute autre question, n'hésitez pas à me contacter ou à contacter l'Agence Dessins Drummond de votre région. Nous nous ferons un plaisir de vous répondre.
Bien à vous,
Doreen, Service à la clientèle
22 Septembre 2010
C.Gauthier
Peut on poser des portes de garages plus hautes, car
sur la photo, elles semblent être 7X8 pieds,pour des
8x8 et ainsi monter la hauteur d la partie "garage".
Que contient la liste des matériaux,structure seulement,électricité?,plomberie?Finition?
En attente d'une réponse,merci d'avance.
22 Septembre 2010
Service à la clientele
Monsieur/madame Gauthier,
Merci de votre intérêt pour Dessins Drummond.
Les deux portes mesurent 9'-0" x 7'-0". Toute modification est possible à n'importe lequel de nos plans. Pour obtenir une estimation des coûts pour les modifications, vous pouvez fonctionner de deux façons. Soit de faire une demande en ligne, en visitant la section "Service de modification de plan" de notre site internet. Vous y trouverez la marche à suivre pour obtenir l'estimation.
Vous pouvez également vous adresser à l'Agence Dessins Drummond de votre région pour rencontrer un technologue pour discuter de votre projet. Le technologue sera en mesure de vous fournir toute l'information concernant votre projet.
La liste de matériaux comprend tous les matériaux requis pour la construction à l'exception de la quantité de béton pour la fondation, le filage électrique et la tuyauterie (s'il y a lieu) et les matériaux pour les fermes de toit (les fermes de toit sont incluses directement dans le plan). La finition extérieure est incluse dans la liste mais il n'y a pas de finition à l'intérieur.
N'hésitez pas à me recontacter ou à contacter l'Agence Dessins Drummond de votre région pour plus amples informations. Nous nous ferons un plaisir de vous répondre.
Bien à vous,
Doreen, Service à la clientèle
