Merlin 3 (2163-V2)
Plan de maison bungalow style champêtre rustique craftsman, 2 chambres, espace bureau, garage
Version couleur no. 5 - Vue avant

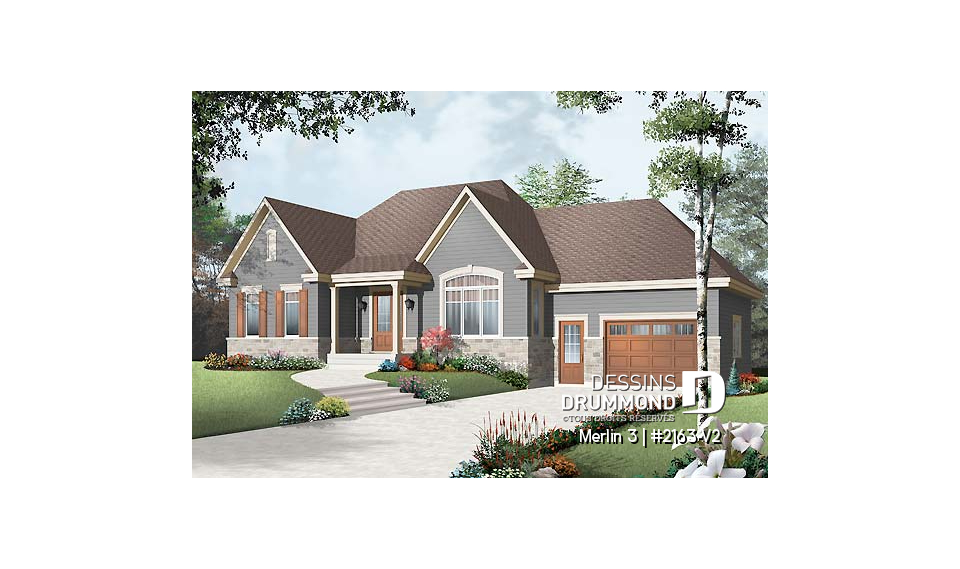

Vue avant – Modèle ORIGINAL

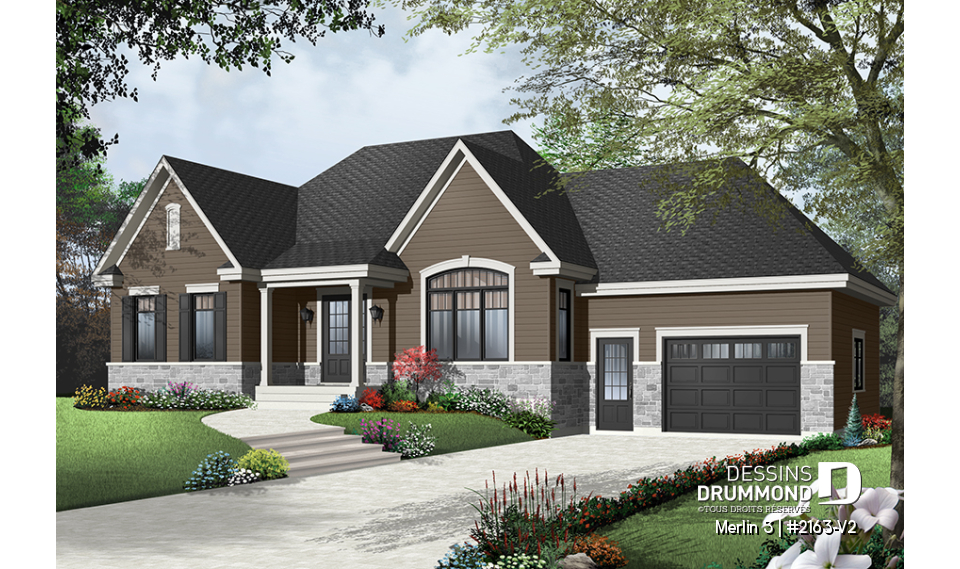

Vue avant - MODÈLE DE BASE

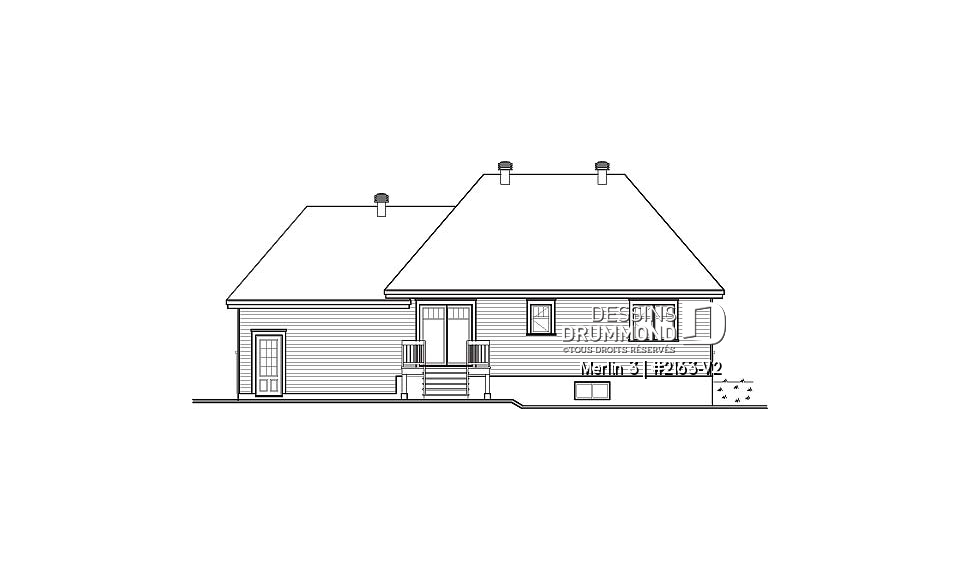

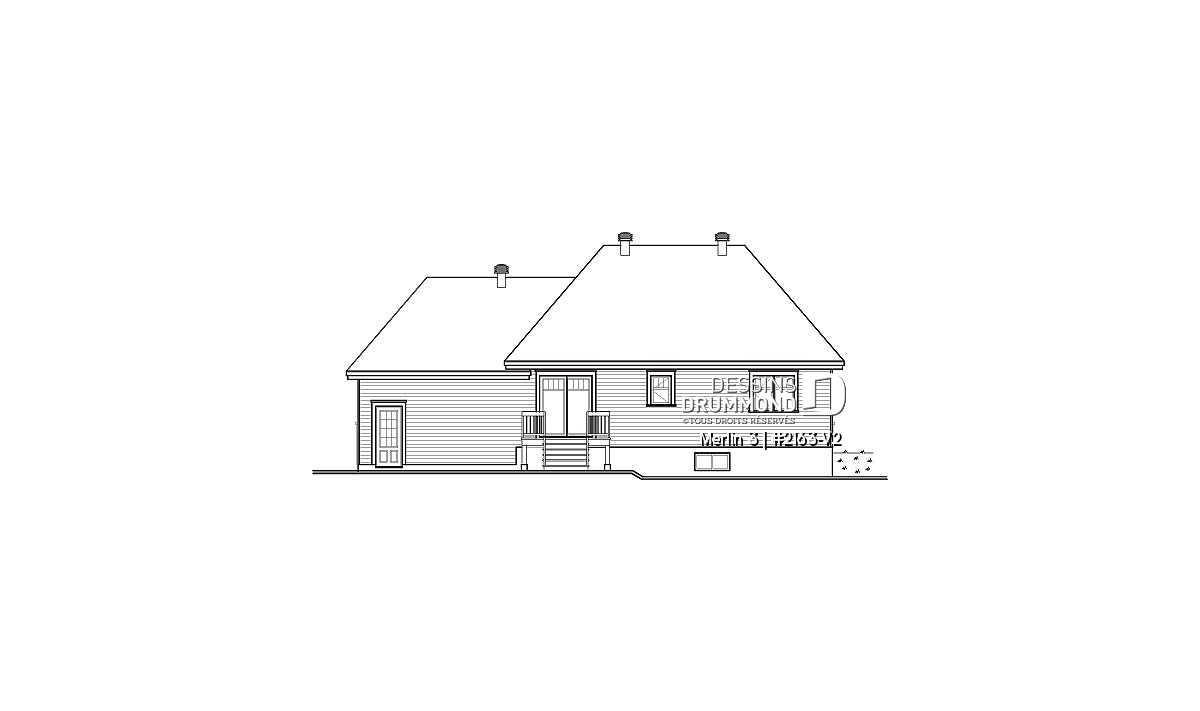

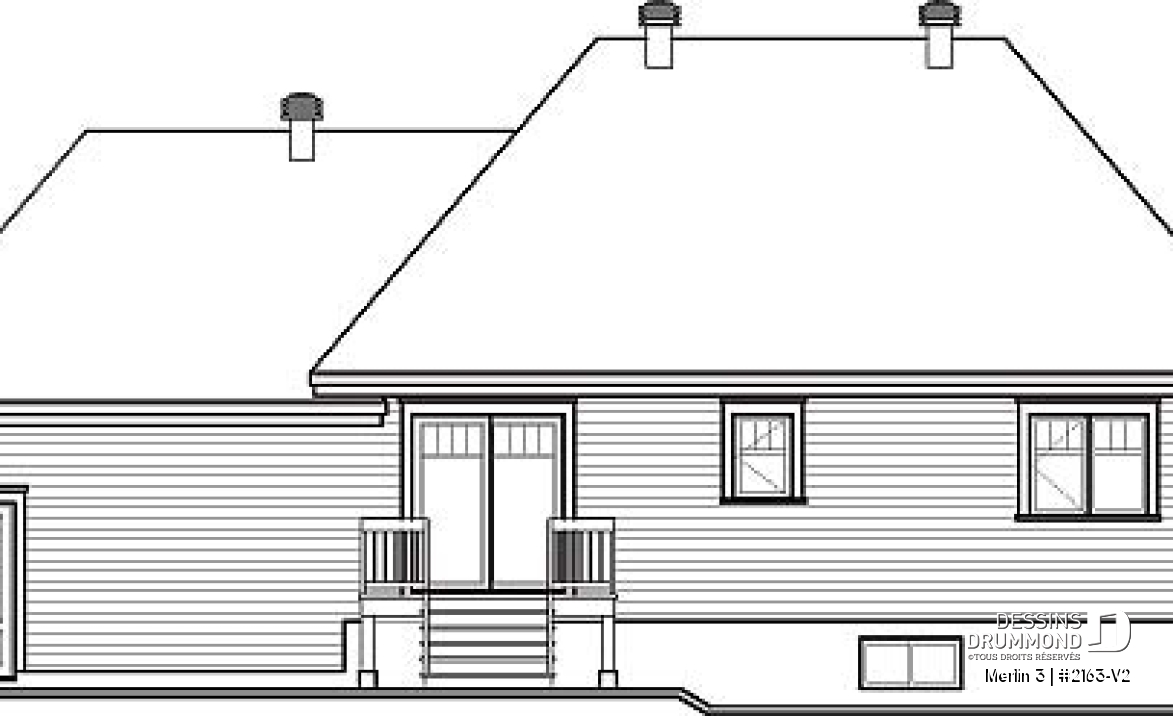

Élévation arrière

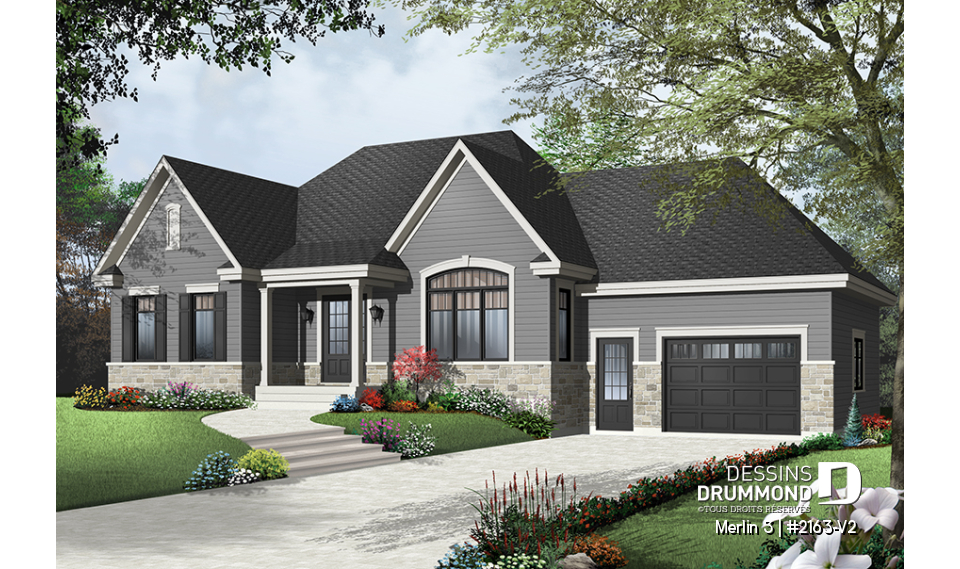

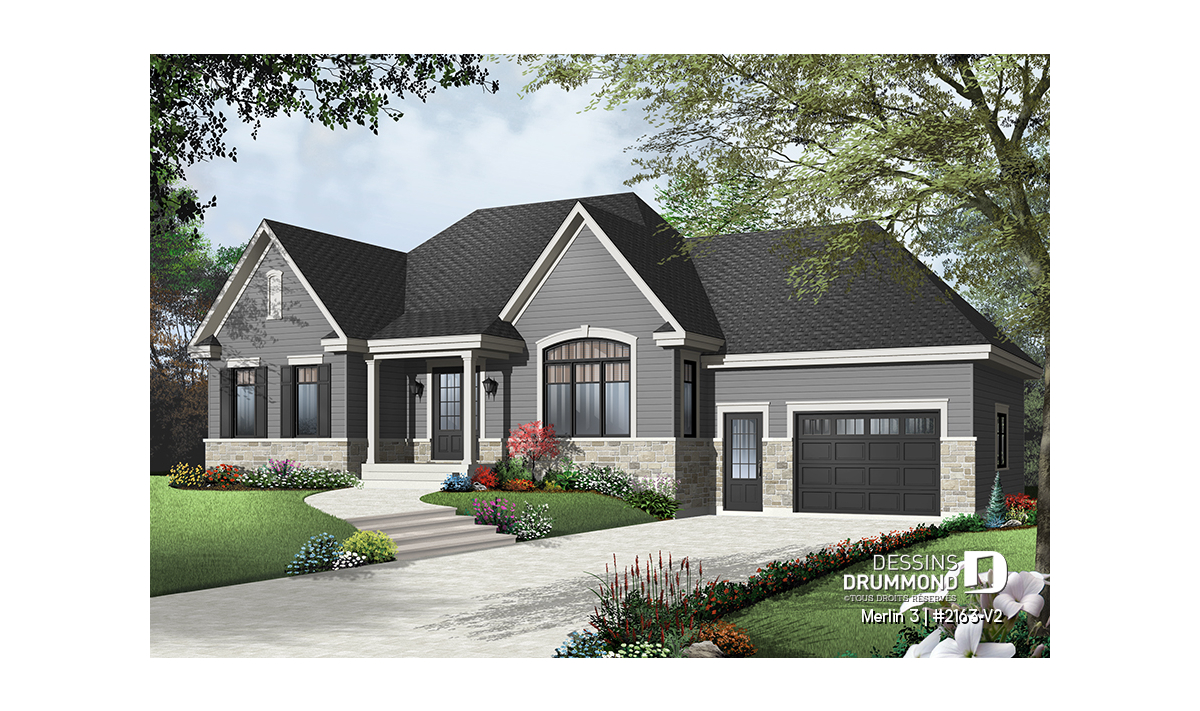

Version couleur no. 1 - Vue avant
Version couleur no. 2 - Vue avant

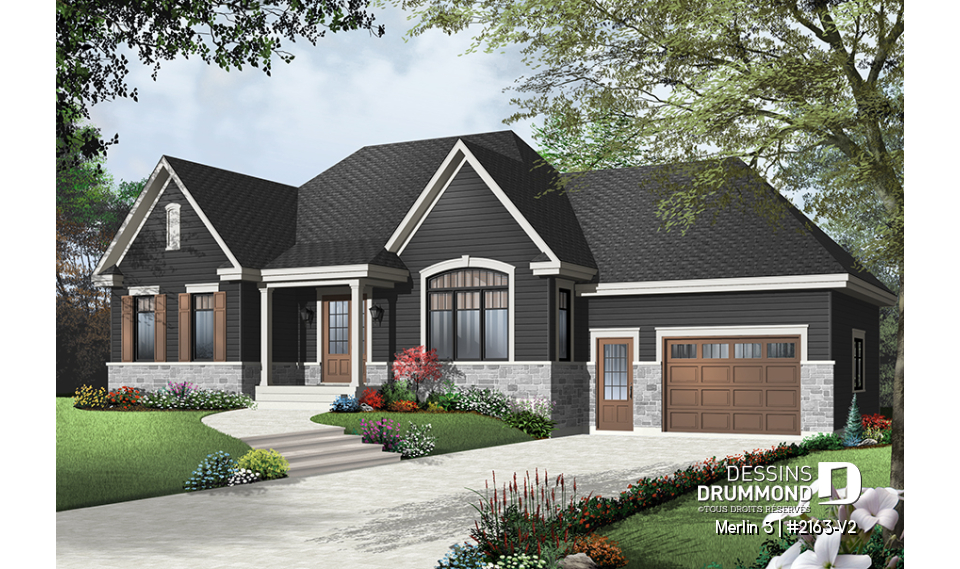

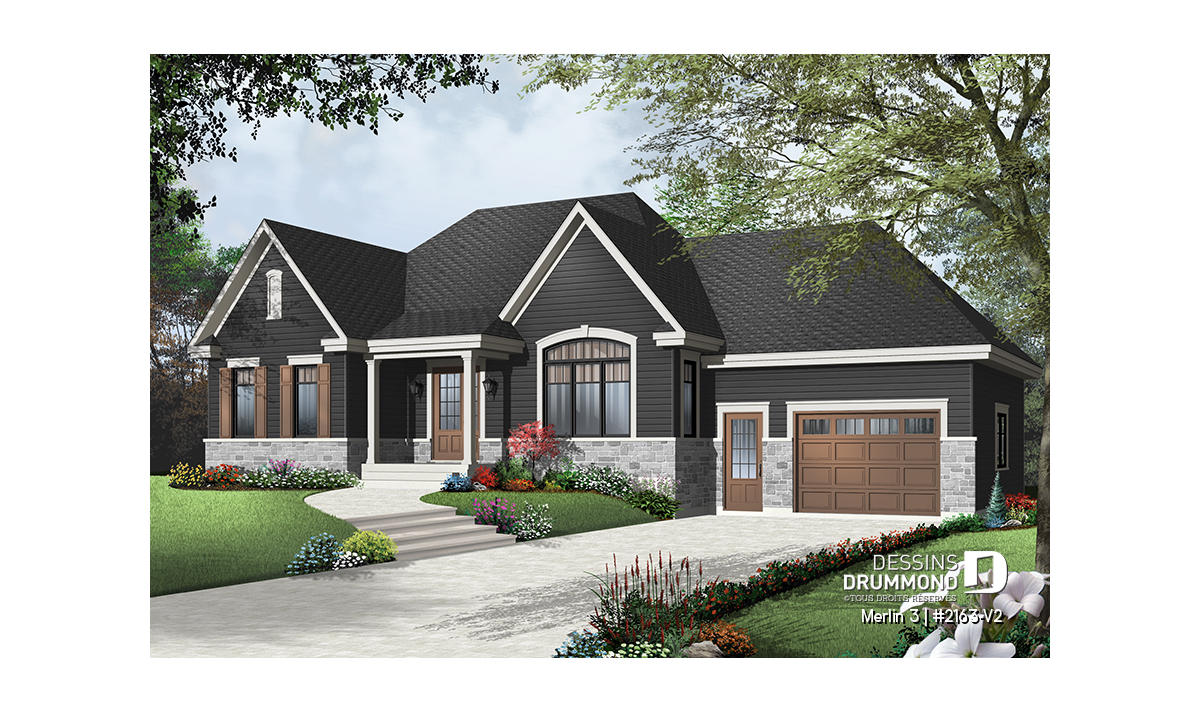

Version couleur no. 3 - Vue avant

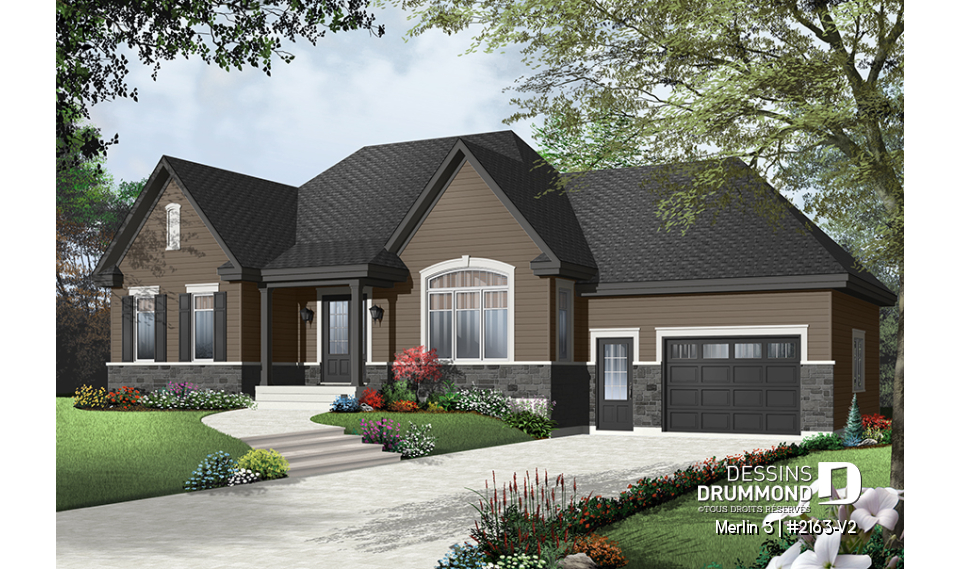

Version couleur no. 4 - Vue avant
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds
| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Perron | 9'0" x 5'0" | N/D | ||
| Terrasse | 10'0" x 5'0" | N/D | ||
| Garage | 17'4" x 21'8" | ~ 10'6" | ||
| Cuisine/dinette | 11'4" x 10'8" | ~ 8'0" | ||
| Salle à manger | 10'0" x 13'8" | ~ 8'0" | ||
| Salle de séjour | 14'0" x 14'0" | ~ 8'0" | ||
| Entrée ou vestibule | 5'6" x 5'4" | ~ 8'0" | ||
| Salle de bain complète | 8'4" x 9'4" | ~ 8'0" | ||
| Chambre à coucher | 12'0" x 12'0" | ~ 8'0" | ||
| Chambre à coucher | 12'0" x 10'0" | ~ 8'0" | ||
| Buanderie | 3'0" x 5'0" | ~ 8'0" | ||
| Coin lecture/ordinateur | 8'8" x 4'7" | ~ 8'0" | ||
| Lingerie | 1'2" x 5'0" | ~ 8'0" | ||
Estimation
Spécifications générales
| Surface aménagée totale | 1148 pi2 |
| Rez-de-chaussée | 1148 pi2 |
| Largeur | 54'0" |
| Profondeur | 36'0" |
| Hauteur dessus fondations au faite | 25'1" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Sous-sol aménageable i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Dalle flottante, Vide sanitaire |
| Code Entrepreneur | B |
Spécifications sur les pièces
Description
Rez-de-chaussée: Vestibule, salle de séjour, salle à manger, coin ordinateur, cuisine-dînette, deux chambres, salle de bain et coin buanderie. Garage avec accès à la cuisine.
Autres informations utiles sur ce plan
Description complète
Modèle maison champêtre avec grand garage
En raison de l’engouement constaté chez notre clientèle pour le plan original 2163, nous avons donc cru bon d’offrir celui-ci avec un garage et surtout parce que seulement le plan similaire 3207 en proposait un.
Voici donc ce modèle version avec garage de 18 pieds de largeur par 23 pieds de profondeur dont l’accès à la maison se fait tout près de la cuisine pour encore plus d’utilité. À noter ici que le coin ordinateur, attenant à cette entrée, pourrait fort bien être converti en garde-robe selon l’utilisation que les propriétaires jugeraient la meilleure.
En guise de commodité additionnelle, ce plan suggère l’aménagement du coin laveuse/sécheuse au rez-de-chaussée, l’ajout de tout près de 50 pi2 permettant l’agrandissement de chacune des pièces et, finalement et non la moindre, l’addition d’une douche indépendante de 52po x 48po à la salle de bain principale.
À l’extérieur, l’ajout de brique/pierre à la base de la maison et une révision des teintes confèrent à celle-ci un tout autre coup d’œil qui devrait satisfaire bien des propriétaires.
Éléments distinctifs
Plain-pied de style Craftsman avec garage.
Plafond cathédrale partiel à la salle de séjour.
Coin buanderie et espace bureau prévu au rez-de-chaussée.
Cuisine original dû à cet escalier aménagé à angle.
Garage de très beau format avec porte de service à l'avant et à l'arrière.
Particularité(s) du plan
Aire ouverte, Salle de lavage au rez-de-chaussée, Comptoir-lunch, Vestibule, Bain et douche séparés, Plafond cathédral
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
12 Août 2014
Jessica
Bonjour,
je me questionnais à savoir les grandeurs du vestibule ainsi que le garde robe dans le porche avant au rez-de-chaussé dans votre modèle: Plan W2163-V2. Un gros merci.
12 Août 2014
Service à la clientèle
Bonjour et merci pour votre intérêt au niveau de ce plan.
Le vestibule est 5'6" x 5'4" et son garde robe est 2'2" x 5'4"
Si vous avez besoin dautres dimensions qui n'apparaissent pas sur le plan plancher, vous n'avez qu'a cliquer sur le lien "Consultez le détail des pièces" que vous trouverez au dessus du plan plancher avin d'ouvir une grille sur lequel vous trouverez ces informations.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deb
23 Janvier 2012
Diane Pehlemann
Bonjour, je voulais savoir si le perron peut-être agrandi et couvert d'au moins 5 pieds. Merci!
23 Janvier 2012
Service à la clientele
Bonjour Mme. Pehlemann et merci d'avoir prit le temps de nous écrire.
La modification que vous envisagez serait facilement réalisable avec l'aide d'une de nos agences régionales. Je vous fais parvenir le lien sur notre site qui vous aidera à trouver l'agence la plus près de vous.
http://www.dessinsdrummond.com/agences.html
Ils se feront un plaisir de vous accompagner dans cette modification.
N'hésitez pas de me relancer si je peux vous assister davantage.
Bien à vous
Deborah
10 Janvier 2011
M?ssa Gaudreault
Bonjour,
en regardant le detail des pieces, on parle d'une terrasse de 10x5. Est ce le perron a l'avant ou un deck a l'arriere? Que voulez-vous dire?
11 Janvier 2011
Service à la clientele
Chère madame Gaudreault,
Merci de votre intérêt pour Dessins Drummond.
La terrasse de 10' x 5' est située à l'arrière de la maison mais elle n'est pas illustrée sur le plan de plancher. Le perron à l'avant mesure 9' x 5'.
Pour toute autre question, n'hésitez pas à me recontacter ou à contacter l'Agence Dessins Drummond de votre région. Nous nous ferons un plaisir de vous répondre.
Bien à vous,
Doreen, Service à la clientèle
