NOYO (3968)
Chalet ou maison moderne, bon prix, espace ouvert, 2 chambres, balcon arrière semi-abrité
Conception : Dessins Drummond / Boucherville

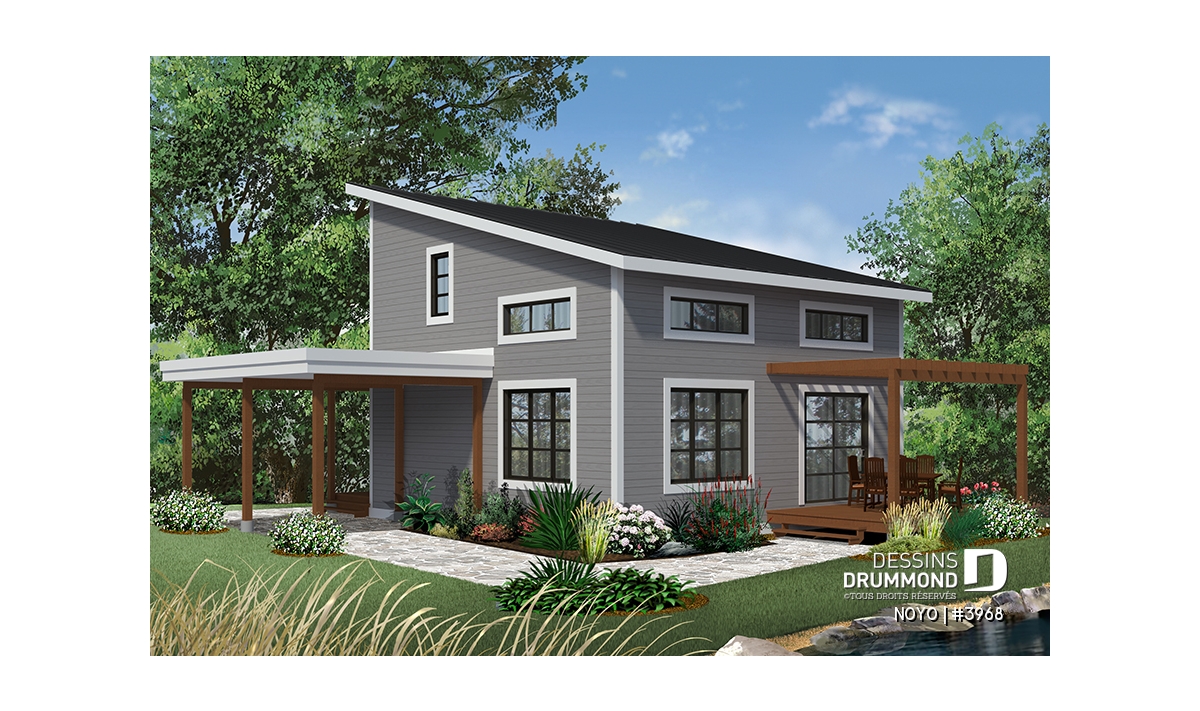

Vue arrière - MODÈLE DE BASE

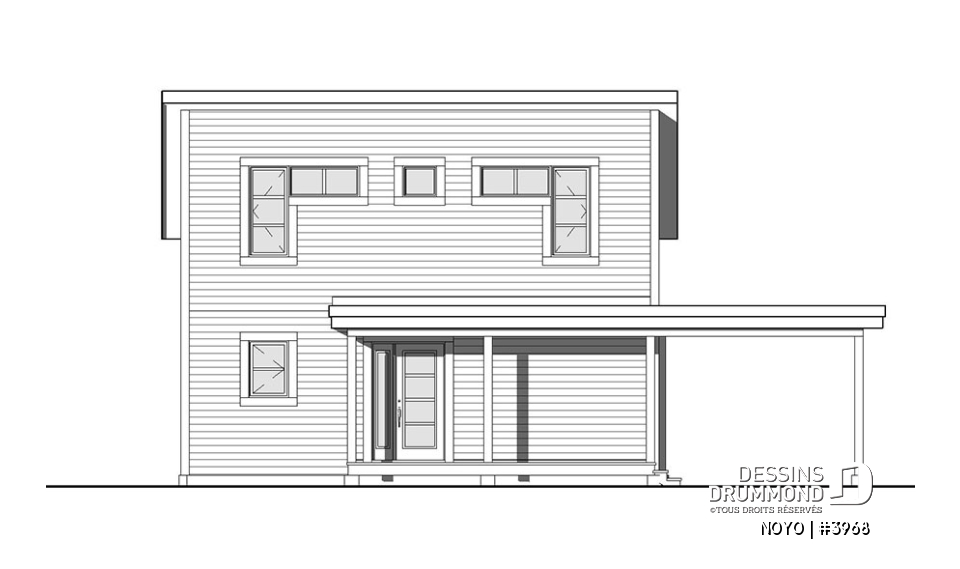

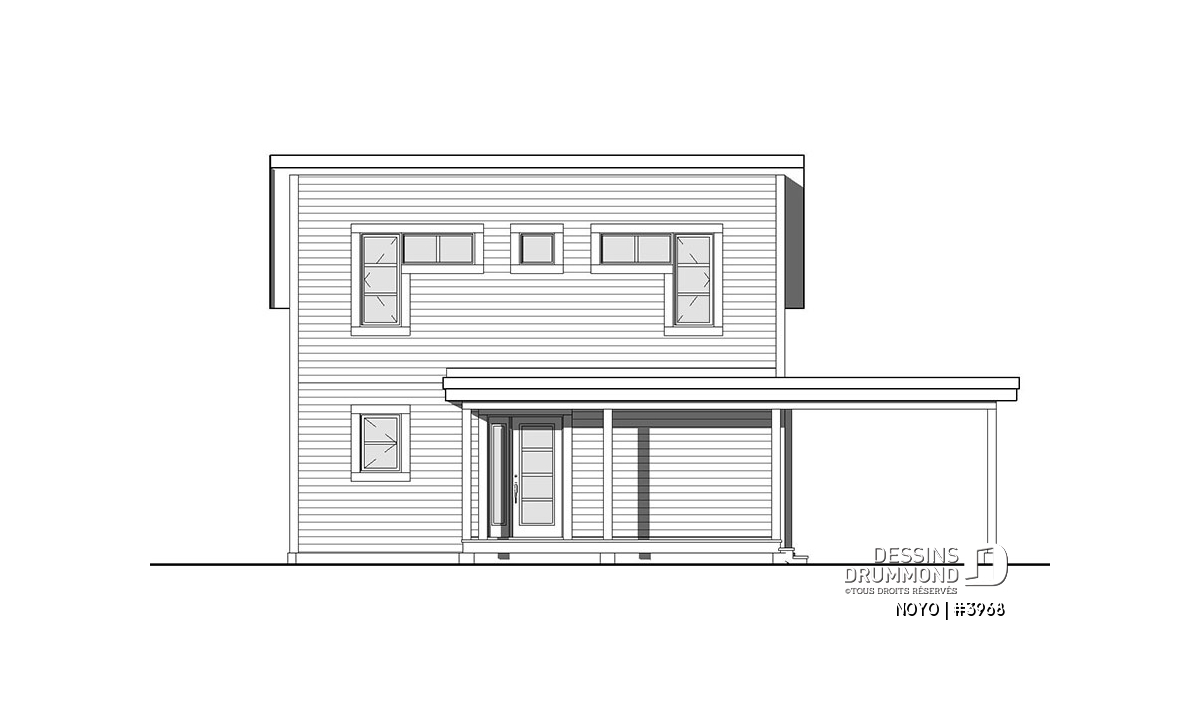

Élévation avant

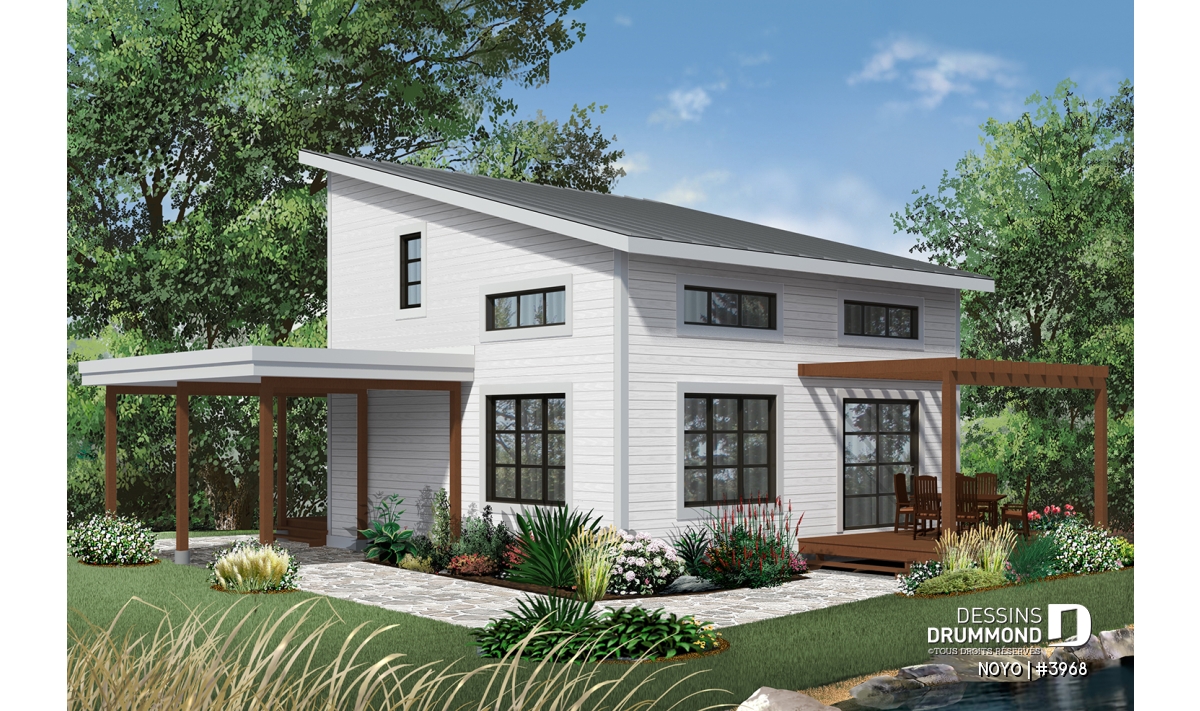

Version couleur no. 1 - Vue avant
Version couleur no. 3 - Vue avant
Version couleur no. 4 - Vue avant
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

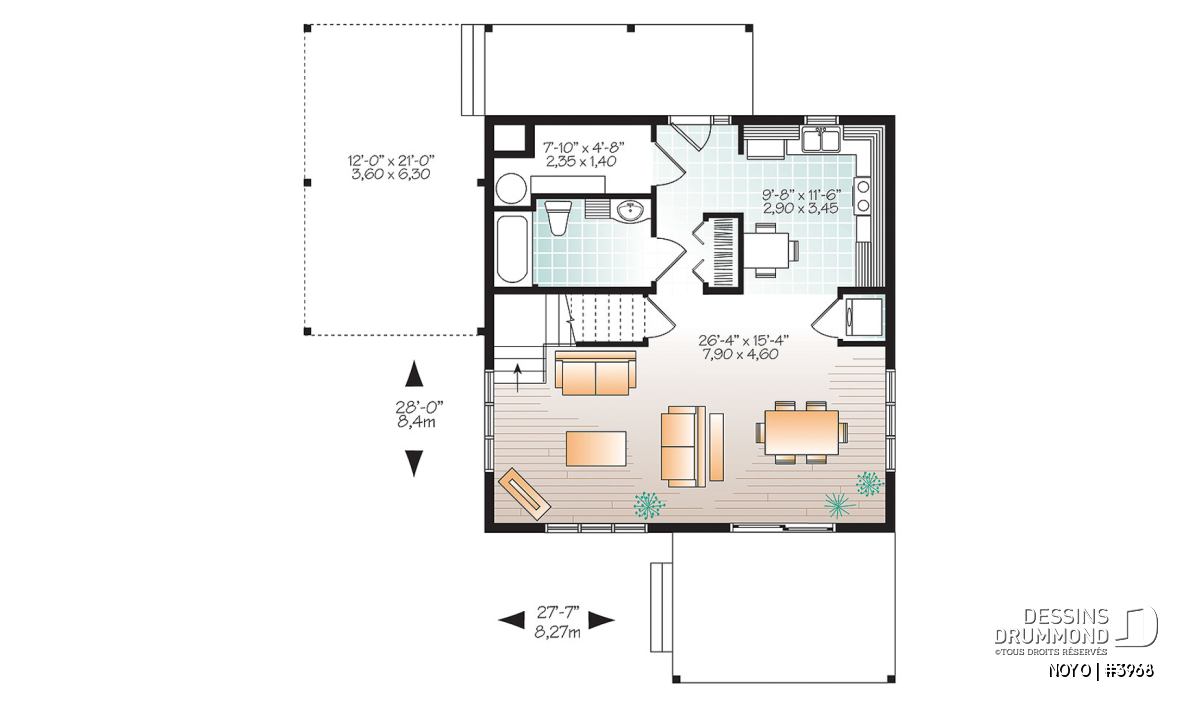

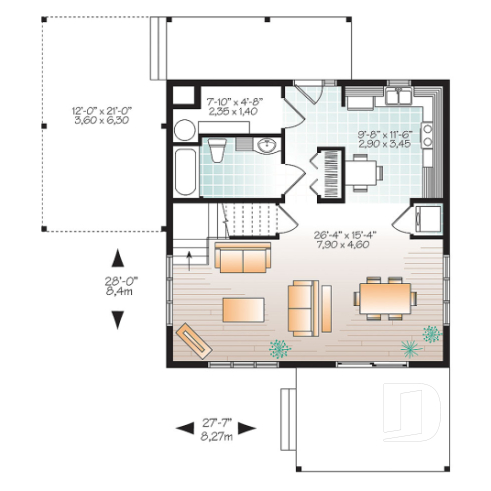

| Rez-de-chaussée | ||||
| Pièces | Dimensions | Plafond | ||
| Entrée ou vestibule | 5'6" x 6'0" | ~ 8'0" | ||
| Garde-robe | 2'0" x 4'8" | ~ 8'0" | ||
| Cuisine/dinette | 9'8" x 11'6" | ~ 8'0" | ||
| Garde-manger | 3'0" x 2'0" | N/D | ||
| Salle de bain | 10'8" x 6'0" | ~ 8'0" | ||
| Lingerie | 1'8" x 1'4" | N/D | ||
| Pièce de mécanique | 7'10" x 4'8" | ~ 8'0" | ||
| Salle de séjour/salle à manger | 26'4" x 15'4" | ~ 14'0" | ||
| Coin laveuse/sécheuse | 3'2" x 2'11" | ~ 8'0" | ||

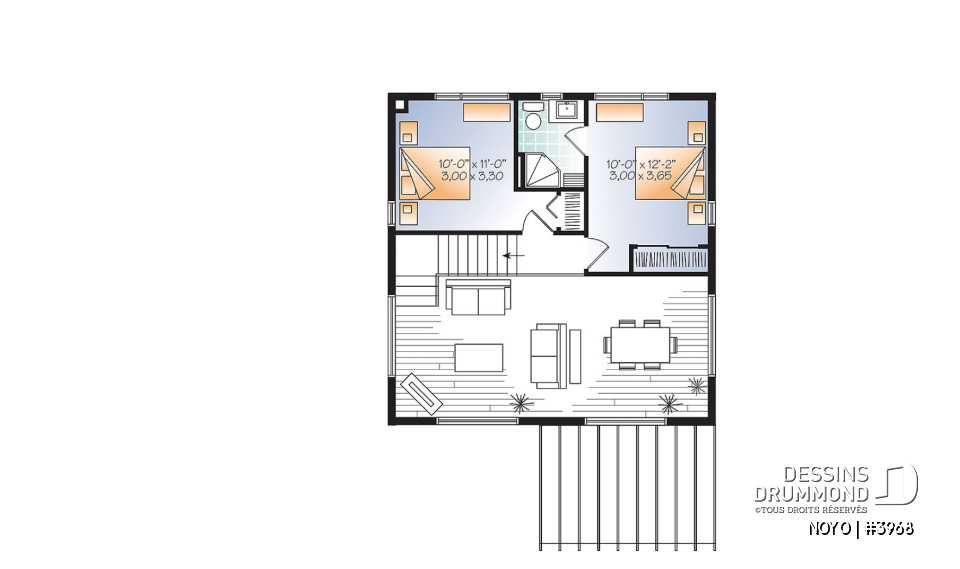

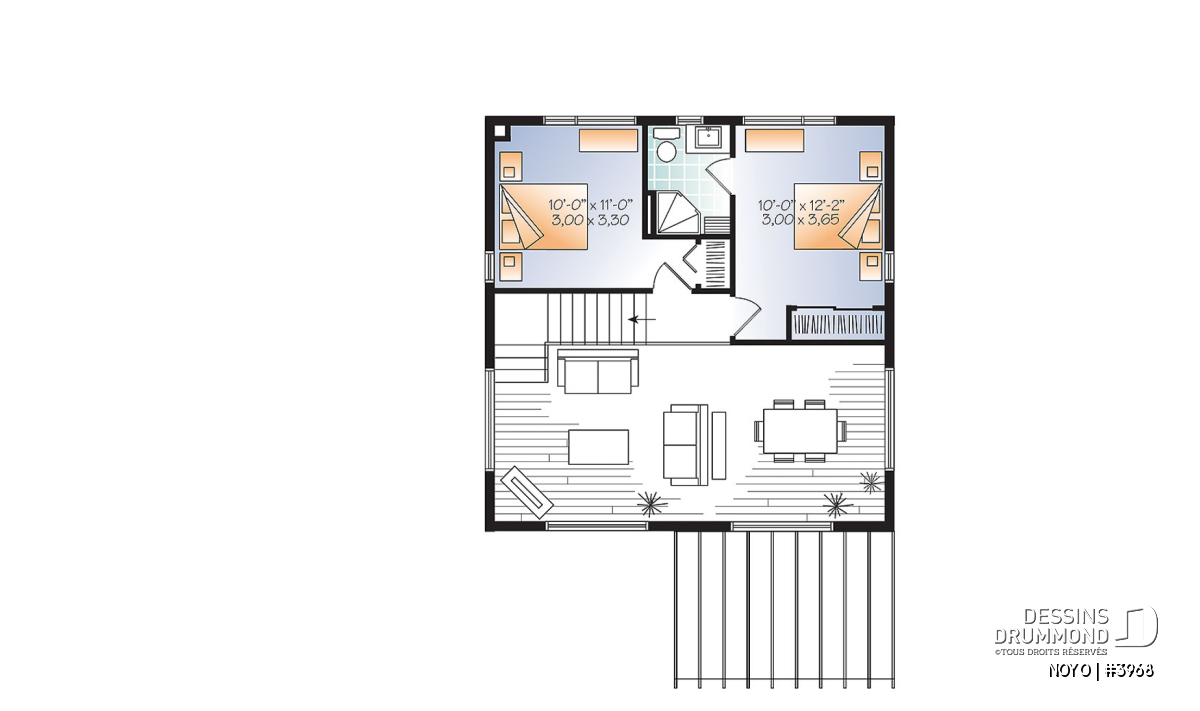

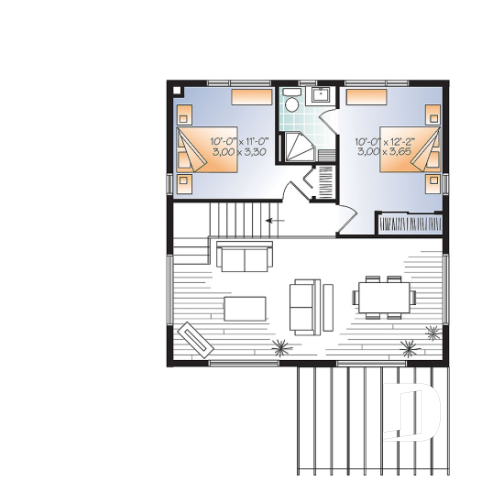

| Étage | ||||
| Pièces | Dimensions | Plafond | ||
| Suite des maîtres | 10'0" x 12'2" | ~ 9'0" | ||
| Garde-robe | 6'4" x 2'0" | ~ 7'2" | ||
| Chambre à coucher | 10'0" x 11'0" | ~ 9'0" | ||
| Garde-robe | 2'0" x 3'4" | ~ 8'0" | ||
| Salle de douche | 5'8" x 7'4" | ~ 9'6" | ||
| Lingerie | 1'9" x 1'2" | N/D | ||
Estimation
Spécifications générales
| Surface aménagée totale | 1200 pi2 |
| Rez-de-chaussée | 772 pi2 |
| Étage | 428 pi2 |
| Largeur | 27'7" |
| Profondeur | 28'0" |
| Hauteur dessus fondations au faite | 22'7" |
| Murs extérieurs | 2 X 6 |
| Type de fondation incluse au plan | Vide sanitaire i |
| Autres fondations disponibles (des frais peuvent s'appliquer) | Sous-sol aménageable, Dalle flottante, Dalle monolithique |
| Conception par le bureau de | Boucherville (Montérégie) |
| Code Entrepreneur | C |
Spécifications sur les pièces
Description
Rez-de-chaussée: Entrée, cuisine/dînette, coin laveuse/sécheuse, salle à mager/salle de séjour, salle de bain et espace mécanique/rangement. Étage: Deux chambres et salle de douche.
Autres informations utiles sur ce plan
Description complète
Maison de style chalet contemporain, d'inspiration scandinave
Pour ce chalet contemporain, l'espace central de base regroupe ici, au rez-de-chaussée, l’espace entrée, la cuisine, la salle de bain et le rangement. À ce module, nous greffons au rez-de-chaussée un espace salle à manger salle de séjour entièrement ouvert avec plafond cathédrale et, à l’étage, deux chambres et une salle de douche propre à la chambre des maîtres.
À l’extérieur, l’aménagement d’une terrasse avec pergola à l’arrière et d’un abri d’auto sur le côté, se prolongeant à l’avant dans le but de bien abriter l’entrée principale, ajoutent un certain caractère à ce chalet contemporain. Sans oublier un heureux mariage de matériaux, des ouvertures foncées rappelant le fini de la toiture et l’usage de bois visant à donner une touche de chaleur à l’ensemble.
Éléments distinctifs
Plafond cathédral au salon et salle à dîner.
Entrée avant avec rangement pour équipement sportif et garde-robe.
Salle de bain complète et coin buanderie, au rez-de-chaussée.
Cuisine avec petit îlot central et ouvert sur la salle à manger.
Espace salle à manger et salle de séjour abondamment fenêtré et à aire ouverte.
Balcon de beau format et partiellement couvert, à l'arrière.
Salle de douche privée à la chambre des maîtres.
Particularité(s) du plan
Aire ouverte, Salle de lavage au rez-de-chaussée, Vestiaire, Vue paronamique, Pergola, Plafond cathédral, Mezzanine, Plafond à plus de 8', Suite des maîtres à l'étage
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
Questions et commentaires
12 Février 2018
Jean Joyal
Pouvez-vous me donner la hauteur des plafonds dans la cuisine, le salon/sale à manger et dans les chambres au 2iem. étage.
Merci.
02 Mars 2015
Brigitte Bouchard
quel plan de minichalet( petit terrain) pouvez vs me proposer avec les indications suivantes:2 étages,1 salle de bain complète incluant laveuse-sécheuse superposées et lingerie,cuisine-salon ouvert, 1 chambre à l'étage dans le pignon, porte-patio, garde-robe d'entrée. quel numéro de plan correspondrait à ma description.merci à l'avance
02 Mars 2015
Service à la clientèle
Bonjour Mme. Bouchard et merci pour votre intérêt au niveau de nos plans.
Je vous propose les liens suivants pour des modèles que vous pourriez trouver intéressants.
1703
1908http://www.dessinsdrummond.com/detail-plan-de-maison/info/melia-champetre-1001170.html
1702
Nous pouvons personaliser le plan de votre choix afin de le faire conformer à vos besoins et il nous fera plaisir de vous retourner un estimée gratuit dans les deux jours ouvrable qui suivent la réception de cette demande en ligne.
1700
N'hésitez pas de me relancer si je peux vous assister davantage.
Bien à vous
Deb
05 Septembre 2014
Sylvie Prémont
Bonjour,
Je voudrais savoir ce que comprend et ce que ne comprend pas la section cout de construction que vous évaluez entre 139000 et 159000. Est-ce que par exemple ce prix comprend l'installation du puits artésien, fosse septique, le chauffage, le niveau de qualité des matériaux, les plinthes, la peinture, la coordination des travaux, ......est ce que c'est un clé en main sans l'installation sanitaire ( puits et eau, fosse septique) et la préparation du terrain pour recevoir la construction par exemple.
Je vous remercie
Sylvie Prémont
05 Septembre 2014
Service à la clientèle
Bonjour Mme. Parent et merci d'avoir pris le temps de nous écrire
L'estimée du coût de construction inclue tout sauf le terrain et son excavation (mais le béton pour la fondation est calculé), les taxes et les raccordements aux services donc le coût du puits, la fosse et le champs d?épuration ne sont pas calculées dans le montant. Ces coûts sont pour des installations de moyenne gamme avec de la céramique dans l'entrée, la cuisine et les salles de bain, du bois franc dans les aires communes et du tapis dans les chambres à coucher à partir d'un module NOYO.
Les armoires de cuisine sont en mélamine fini grain de bois et tout les installations à l?intérieur de la maison sont calculés. Le chauffage est estimée avec plinthes électriques.
Le premier des deux estimées est pour un projet autogérer et vous devez faire la pose du coupe vapeur, l'isolant, le panneau mural sec et la peinture en plus de faire le gestion de votre projet.
Le deuxième est pour un projet clef en main et c'est l'entrepreneur qui s'occupe de tout pour vous rendre la maison prête à habiter.
N'hésitez pas de me relancer si vous avez d'autres questions ou commentaires.
Bien à vous
Deb
