Grappelli (2688)
Plan de maison lumineuse, 3 à 4 chambres, garage double avec pièce boni, superbe tourelle, foyer
général Sommaire
techniques Détails
Vue par plancher
Voir la grandeur des pièces et hauteur des plafonds

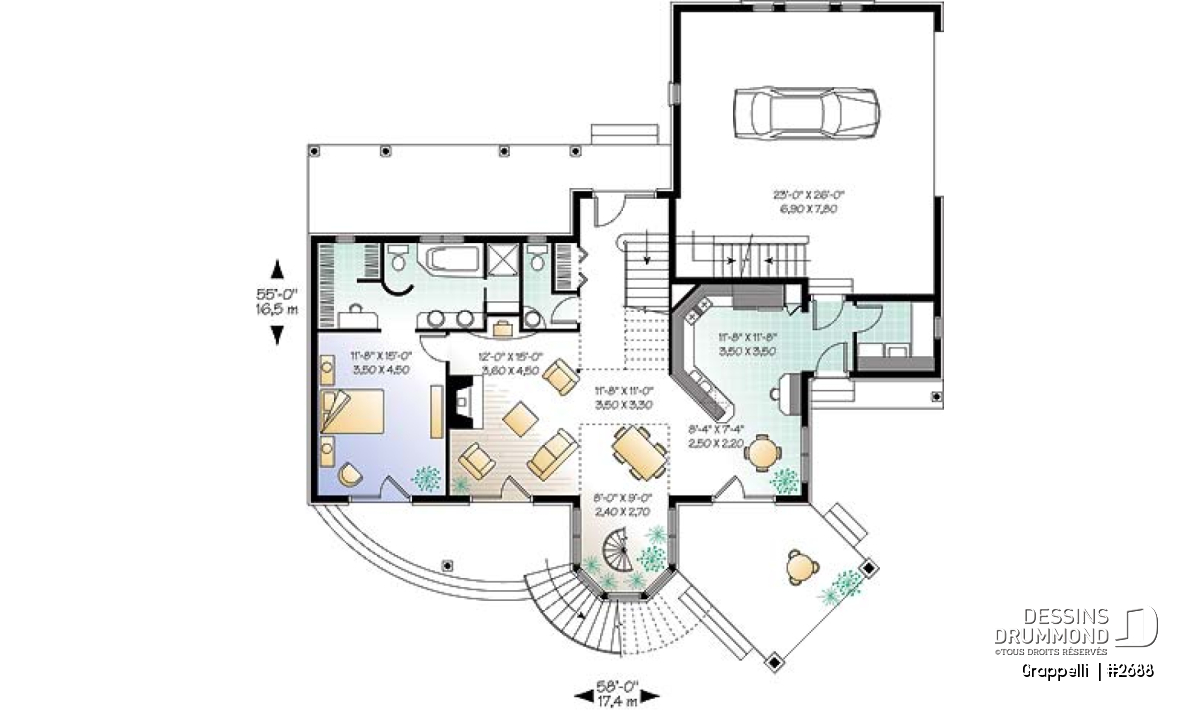

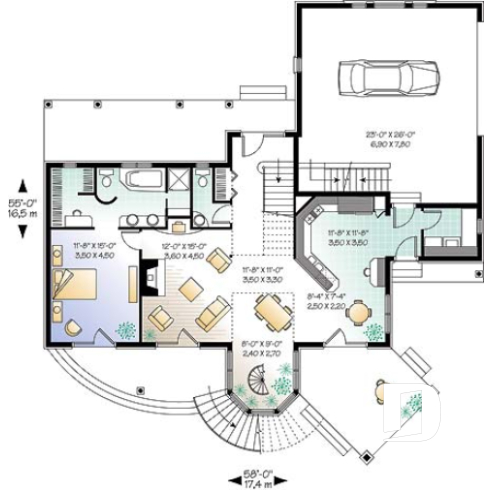

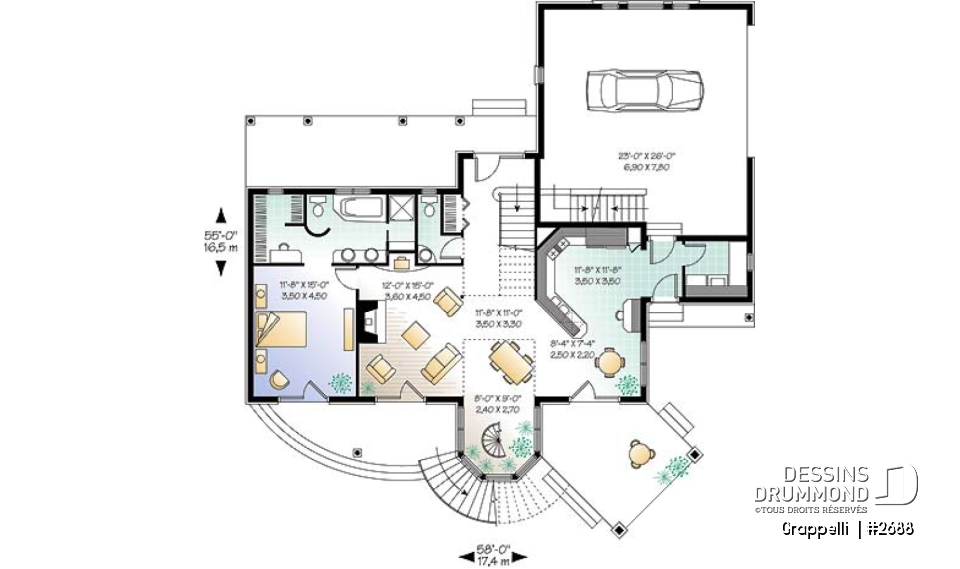

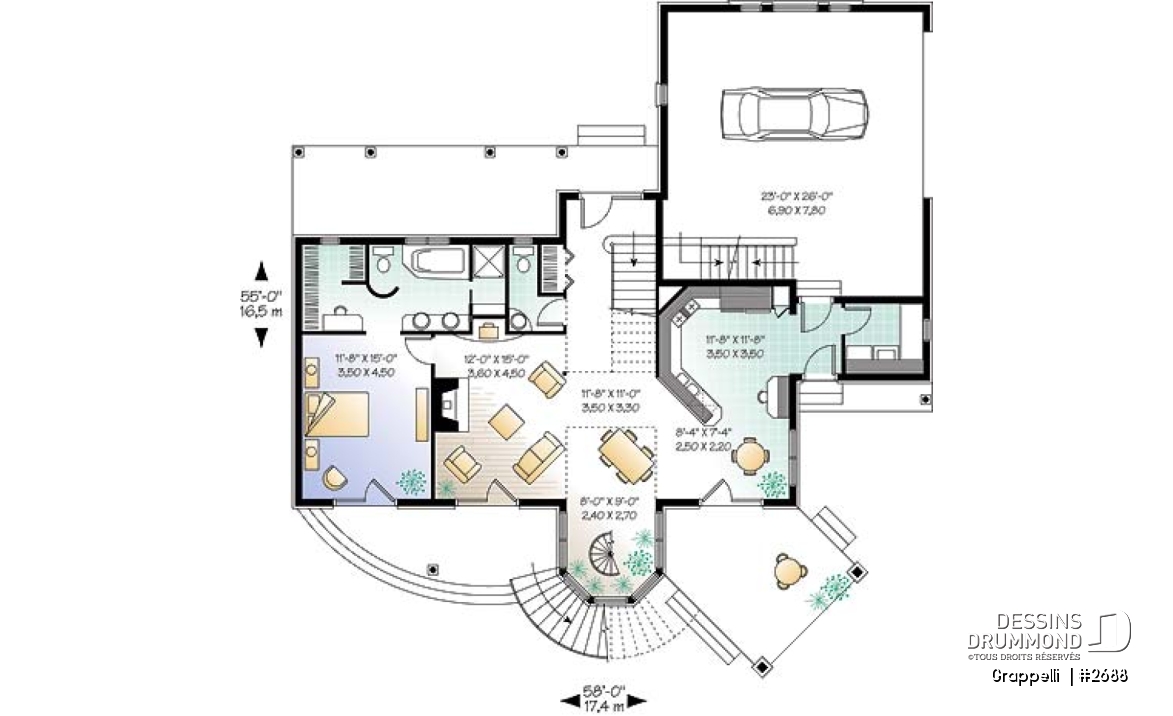

Rez-de-chaussée | ||||
Pièces | Dimensions | Plafond | ||
Cuisine | 11'8" x 11'8" | ~ 9'0" | ||
Garde-manger | 1'6" x 2'0" | N/D | ||
Dinette | 8'4" x 7'4" | ~ 9'0" | ||
Salle à manger | 11'8" x 11'0" | ~ 17'10" | ||
Salle de séjour | 12'0" x 15'0" | ~ 9'0" | ||
Garage | 23'0" x 26'0" | ~ 9'6" | ||
Terrasse abritée | 13'0" x 13'0" | N/D | ||
Demie salle de bain ou coin toilette | 2'6" x 7'8" | ~ 9'0" | ||
Entrée ou vestibule | 8'0" x 3'2" | ~ 20'10" | ||
Buanderie | 7'0" x 6'0" | ~ 9'0" | ||
Suite des maîtres | 11'8" x 15'0" | ~ 9'0" | ||
Perron | 12'0" x 1'2" | N/D | ||
Terrasse abritée | 21'5" x 6'6" | N/D | ||
Verrière ou solarium | 8'0" x 9'0" | ~ 17'10" | ||
Galerie | 33'0" x 8'0" | N/D |

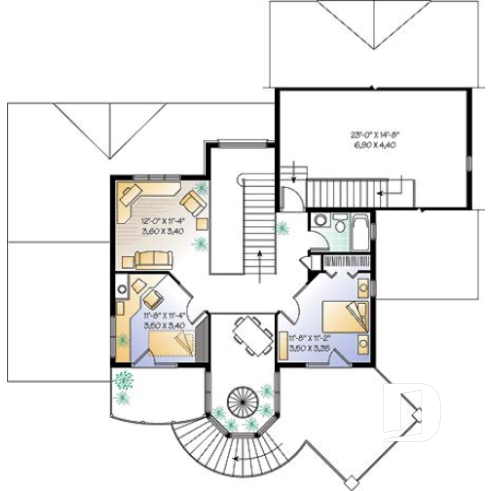

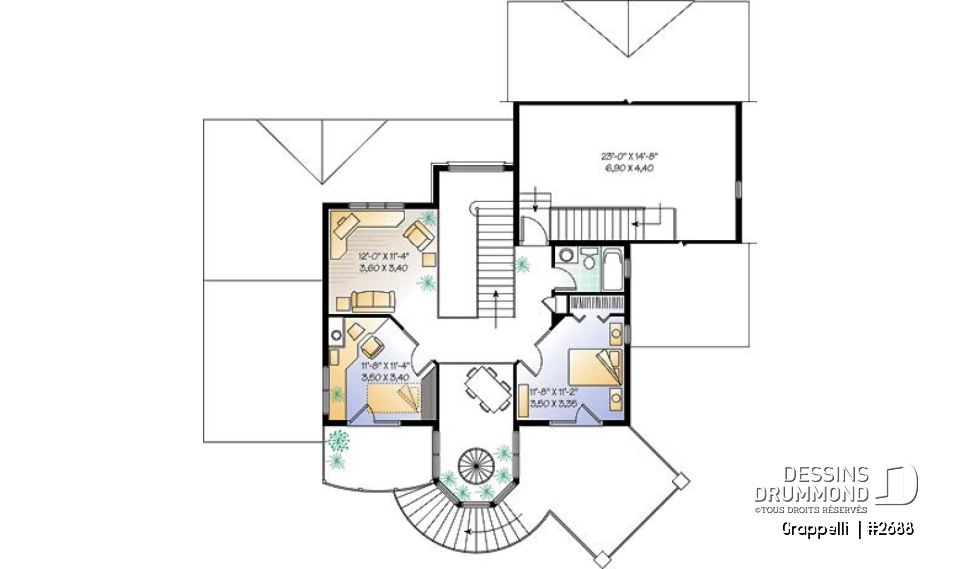

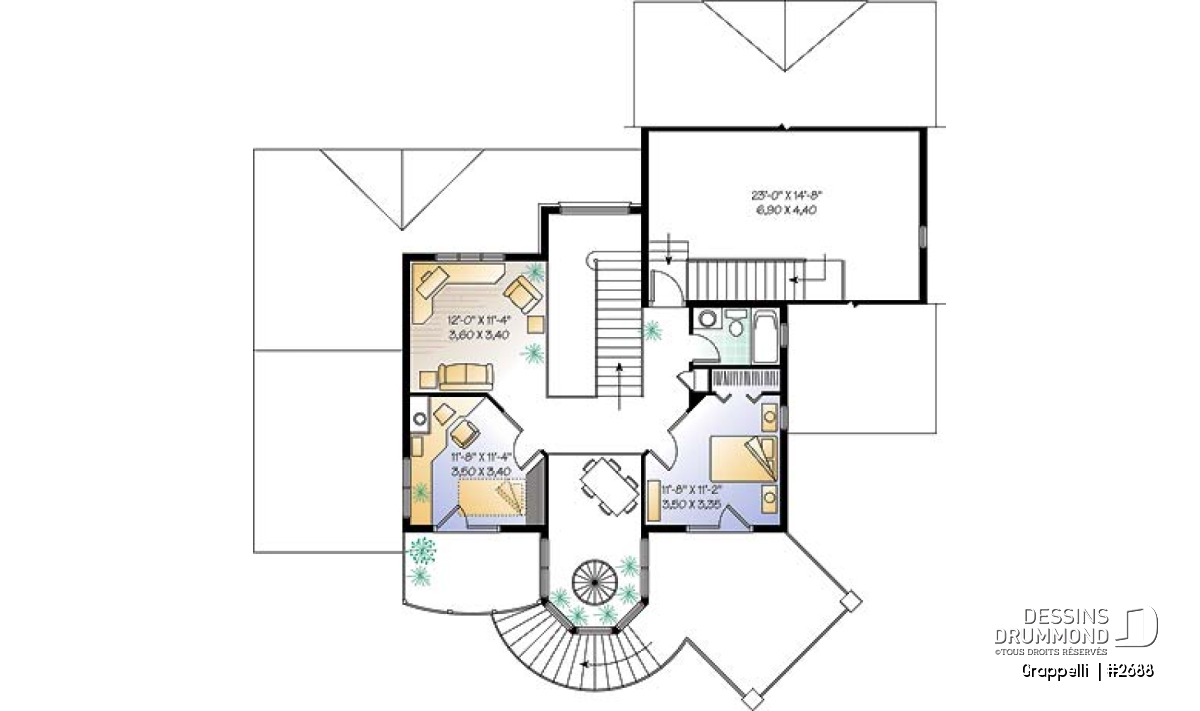

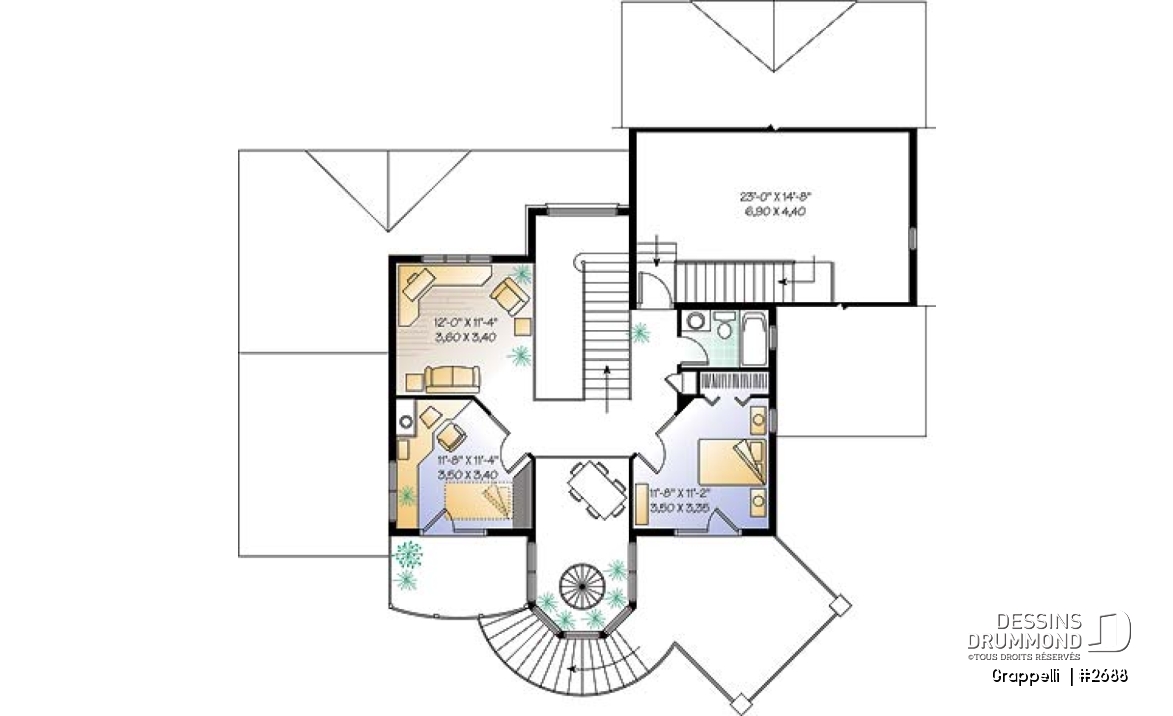

Étage | ||||
Pièces | Dimensions | Plafond | ||
Salle de bain complète | 7'6" x 5'0" | ~ 8'0" | ||
Chambre à coucher | 11'8" x 11'4" | ~ 8'0" | ||
Chambre à coucher | 11'8" x 11'2" | ~ 8'0" | ||
Espace boni aménageable | 23'0" x 14'8" | ~ 7'2" | ||
Lingerie | 1'4" x 2'0" | ~ 8'0" | ||
Balcon | 12'0" x 6'6" | N/D | ||
Salle de jeux | 12'0" x 11'4" | ~ 8'0" |

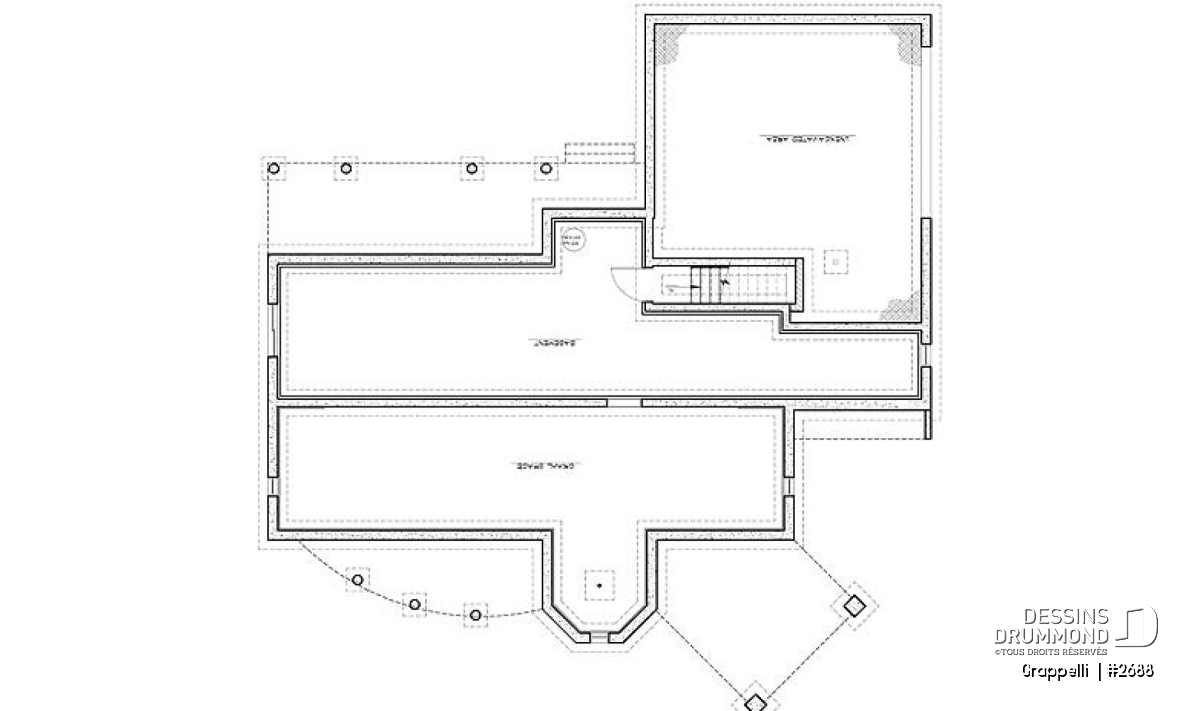

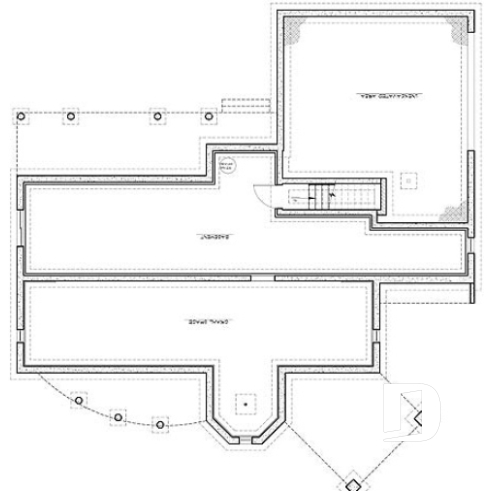

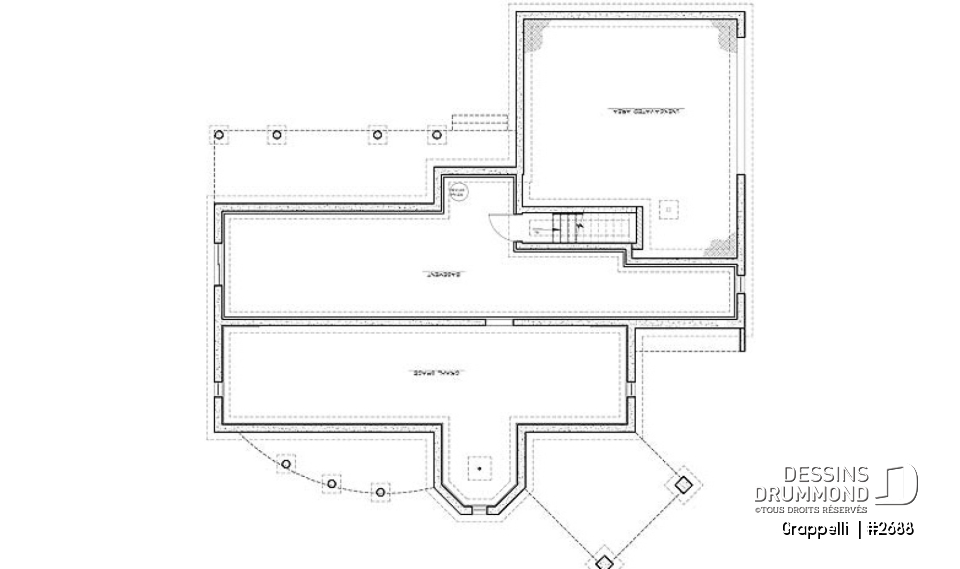

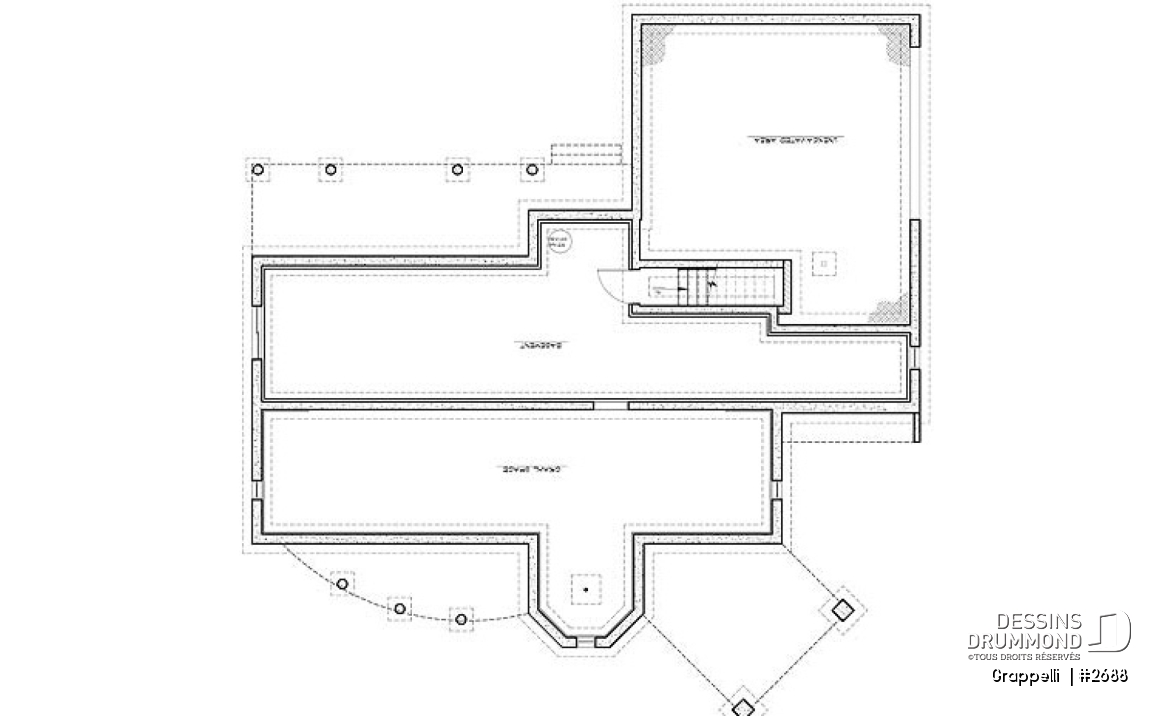

Sous-sol |
Estimation
Spécifications générales
Surface aménagée totale | 1953 pi2 |
Rez-de-chaussée | 1301 pi2 |
Étage | 652 pi2 |
Sous-sol | 0 pi2 |
Largeur | 58'0" |
Profondeur | 55'0" |
Hauteur dessus fondations au faite | 26'5" |
Murs extérieurs | 2 X 6 |
Type de fondation incluse au plan | Moitié sous-sol / Moitié vide sanitaire i |
Autres fondations disponibles (des frais peuvent s'appliquer) | Sous-sol aménageable, Dalle flottante, Vide sanitaire, Dalle monolithique |
Code Entrepreneur | E |
Spécifications sur les pièces
Description
Rez-de-chaussée: Plafond à 9'. Entrée ouverte sur 2 étages, cuisine et coin déjeuner, verrière sur deux étages, salle à manger, salle de séjour, suite chambre des maîtres avec garde-robe walk-in et salle de bain privée, coin toilette, buanderie et garage double. Étage: Une chambre, un espace bureau convertible en chambre, une salle de jeux, une salle de bain et un espace boni au-dessus du garage. Garage latéral double.
Autres informations utiles sur ce plan
Description complète
Plan de maison à étage avec garage double et chambre des parents au rez-de-chaussée (total 3-4 chambres)
S’il est un plan qui a plu à nos voisins américains dès son arrivée sur le marché, c’est bien ce modèle 2688 pour lequel le concepteur a fait des pieds et des mains afin de rencontrer les requêtes émises par les dirigeants d’un concours américain. Ce concours visait à satisfaire les besoins de nombreux « boomers » en réalisant un plan de maison de format plus abordable et à l’intérieur de 2000 pi2 habitables excluant garage, espace boni et sous-sol. Une demande très très fréquente en ce moment aux États-Unis voire même de plus en plus au Canada.
Ainsi, le rez-de-chaussée est maximisé par la quasi absence de corridor et la présence d’une suite des maîtres fort bien organisée à l’instar d’un secteur activités abondamment fenêtré et agrémenté d’une verrière aménagée de façon verticale et sur deux étages pour un effet intérieur plus que remarquable. L’étage, pour sa part, suggère deux chambres, une salle de jeux et une salle de bain toutes bien réparties au haut de l’escalier et, une fois de plus, pour une maximisation des pi2 habitables.
Quelques faits à noter pour ce modèle. D’abord, l’accès à un perron, à un balcon ou à une terrasse de chacune des chambres, de la salle de séjour et du coin dînette pour lequel une terrasse couverte sera certainement fort appréciée. Ensuite, ce vaste espace boni que l’on retrouve au-dessus du garage et auquel on accède du garage lui-même et de l’étage pour encore plus d’utilité. Finalement, un modèle 2688A inversé et de couleur différente afin de rencontrer d’autres attentes.
Éléments distinctifs
Plafond à 9pi au rez-de-chaussée.
Suite chambre des maîtres au rez-de-chaussée.
Verrière originale aménagée sur deux étages et avec un escalier en colimaçon.
Salle de jeux prévue à l'étage.
Beaux balcons à l'arrière et terrasse couverte par l'un d'eux au rez-de-chaussée.
Bel espace boni au-dessus du garage.
Particularité(s) du plan
Accès au sous-sol du garage, Foyer, Mezzanine, Espace boni aménageable, Garage latéral, Salle de lavage au rez-de-chaussée, Terrasse abritée, Comptoir-lunch, Plafond à plus de 8', Suite des maîtres au rdc, Balcon à l'étage, Salle de jeux, Walk-in ch. maîtres, Solarium, Bain et douche séparés, Vue paronamique, Évier double, Plafond cathédral, Boudoir / Vivoir, Entrée ouverte sur 2 étages
Style(s) architectural du plan
Notes légales
Ce modèle est protégé par la Loi sur les Droits d'Auteur.
De plus, les illustrations présentées peuvent différer du plan détaillé que vous recevrez, car ces derniers sont régulièrement ajustés afin de respecter les normes de construction en vigueur.
